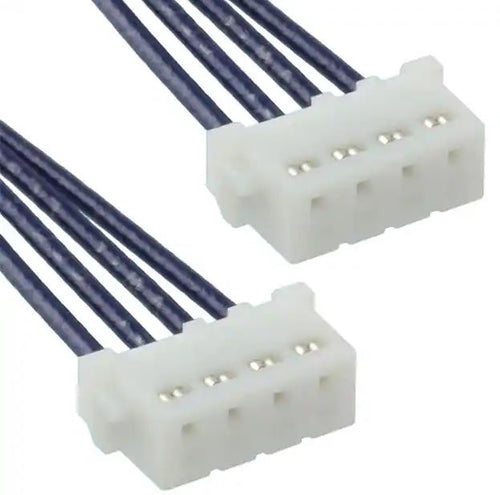

Der KR-Steckverbinder zeichnet sich durch eine niedrige Bauhöhe von nur 6,9 mm und eine geringe Dicke von nur 4,8 mm (für den oberen Anschluss) aus.
Er eignet sich für die Verbindung einer Vielzahl von elektronischen Geräten wie Videorekordern, Videokameras, Autoradios und Kommunikationsgeräten.
- Falzbalken-Doppelschalenkonstruktion
- Doppeltes U-Nut-Isolationsverdrängungsprofil
- Zugentlastung
- Kompatibel mit dem PH-Crimp-Steckverbinder
- Oberflächenmontiertes Modell (SMT)
Merkmale
- Strombelastbarkeit': 1,0 A AC, DC (AWG #26)
- Nennspannung: 100V AC, DC
- Temperaturbereich: -25°C bis 85°C (einschließlich Temperaturanstieg beim Anlegen des elektrischen Stroms)
- Vertragswiderstand: Anfangswert/ 10M OHM max. - Nach Umgebungstests/ 20M OHM max.
- Isolationswiderstand: 1000 M OHM min.
- Stehende Spannung: 800VAC/Minute
- Anwendbarer Draht:
UL1571, 1061 AWG #28, #26 - Leiter/ 7 Litzen, zinnbeschichtet
- Isolationsaußendurchmesser 0,9 bis 1,0 mm (Der Standard für Steckverbinder mit 13 oder mehr Stromkreisen ist UL 1061).
- Einsetzbare Plattenstärke: 0,8 bis 1,6 mm
- Datenblatt
Normen
- Anerkannt E60389
- Zertifiziert LR20812
English description
The KR Connector features a mounting height as low as 6,9 mm and a thinkness as thin as 4,8 mm (for top entry type).
It is suitable for interconnection of a wide range of electronic equipment such as VCRs, video cameras, car stereo systems and communication equipment .
Folded beam double-leaf contract construction
Twin U-slot insulation displacement section
Strain relief
Compatible with the PH crimp style connector
Surface mount model (SMT)
Specifications
- Current rating´: 1,0 A AC, DC (AWG #26)
- Voltage rating: 100V AC, DC
- Temerature range: -25°C to 85°C (including temperature rise in applying electrical current)
- Contract resistance: Initial value/ 10M OHM max. - After enviromental tests/ 20M OHM max.
- Insulation resistance: 1000 M OHM min.
- Withstanding voltage: 800VAC/minute
- Applicable wire: UL1571, 1061
- Conductor/ 7 strands, tin-coated
- Insulation O.D./0,9 to 1,0 mm
- (The standard applicable wire of connectors having 13 circuits or more is UL 1061.)
- datasheet
- Applicable panel thickness: 0,8 to 1,6 mm
Standards
Recognized E60389
Certified LR20812
