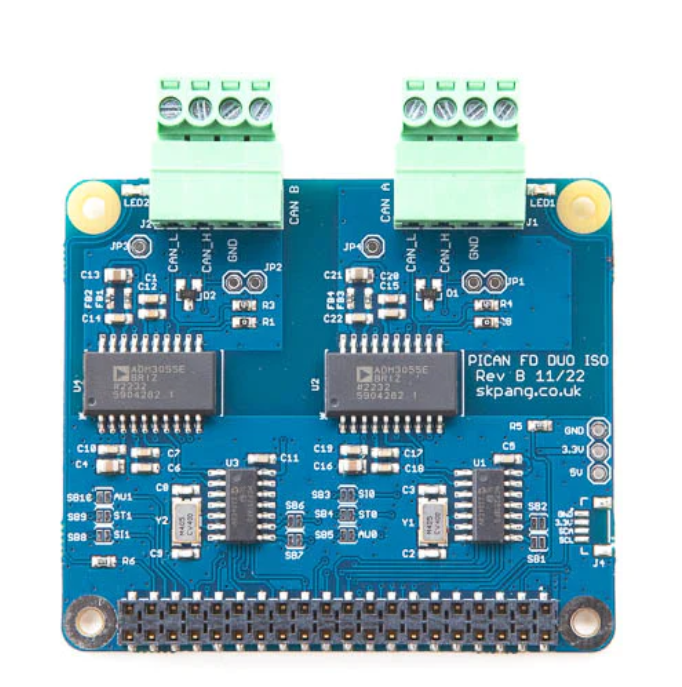

Dieses PiCAN FD Duo Isolated Board bietet zwei Kanäle CAN-Bus FD Fähigkeit für den Raspberry Pi. Es verwendet den Microchip MCP2518FD CAN Controller mit Analog Devices ADM3055 Isolated CAN Transceiver. Der Anschluss erfolgt über 4-polige Schraubklemmen. Die beiden Kanäle sind unabhängig voneinander isoliert.
Der verbesserte CAN FD erweitert die Länge des Datenabschnitts auf bis zu 64 Bytes pro Frame und eine Datenrate von bis zu 8 Mbps.
Merkmale
- Microchip MCP2518FD CAN-Steuerung
- Analog Devices ADM3055 Isolierter CAN-Transceiver
- Verstärkte galvanische Isolierung
- Arbitrierungs-Bitrate bis zu 1Mbps
- Daten-Bitrate bis zu 8Mbps
- CAN FD Controller-Betriebsarten
- Gemischter CAN 2.0B und CANFD Modus
- CAN 2.0B-Betrieb
- Entspricht ISO 11898-1:2015
- Hochgeschwindigkeits-SPI-Schnittstelle
- CAN-Anschluss über 4-polige Klemme
- 120Ω-Abschlusswiderstand bereit
- LED-Anzeige
- Vier Befestigungslöcher, entsprechen dem Pi Hat Standard
- SocketCAN-Treiber, erscheint in der Anwendung als can0 und can1
- Interrupt RX auf GPIO25 und 05
Dokumente
English Description
This PiCAN FD Duo Isolated board provide two channel CAN-Bus FD capability for the Raspberry Pi. It uses the Microchip MCP2518FD CAN controller with Analog Devices ADM3055 Isolated CAN transceiver. Connection are made via 4 way plug-in screw terminal. The two channel are independently isolated.
The improved CAN FD extends the length of the data section to up to 64 bytes per frame and a data rate of up to 8 Mbps.
Features
- Microchip MCP2518FD CAN Controller
- Analog Devices ADM3055 Isolated CAN transceiver
- Reinforced galvanic isolation
- Arbitration Bit Rate upto 1Mbps
- Data Bit Rate upto 8Mbps
- CAN FD Controller modes
- Mixed CAN 2.0B and CANFD mode
- CAN 2.0B mode
- Conforms to ISO 11898-1:2015
- High speed SPI Interface
- CAN connection via 4 way terminal
- 120Ω terminator ready
- LED indicator
- Four fixing holes, comply with Pi Hat standard
- SocketCAN driver, appears as can0 and can1 to application
- Interrupt RX on GPIO25 and 05
Documents
