• Original FT232RL an Bord
• Unterstützt Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...
• 3 Leistungsmodus : 5V-Ausgang, 3,3V-Ausgang oder Versorgung durch die Zielplatine (3,3V-5V)
• 3 LEDs: TXD-LED, RXD-LED, LEISTUNGS-LED
• Funktionelle Stifte
• TXD, RXD, RTS#, CTS# : verbunden mit den eingelöteten Stiftleisten auf der Leiterplatte
• Die anderen Stifte : zugänglich an den Bohrlöchern (es sind auch separate Stiftleisten für den einfachen Anschluss an das Benutzersystem vorgesehen, das Raster ist kompatibel mit Lochrasterplatten)

Verwendung

Im Falle der Arbeit mit einer MCU:

• VCCIO ↔ 3,3V- oder 5V-Ausgang (das Modul wird über USB mit Strom versorgt, der Onboard-Jumper sollte auf 3,3V oder 5V kurzgeschlossen werden)
• GND ↔ GND
• TXD ↔ MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS)

Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/FT232_USB_UART_Board_(type_A)

Lieferumfang

• FT232 USB-UART-Platine (Typ A) x1
• 5-polige Stiftleiste (männlich) & 5-polige Stiftleiste (weiblich) x2
• 6-poliger kundenspezifischer Steckverbinder Überbrückungsdraht x1

VORSICHT: Dieses Produkt ist patentrechtlich geschützt, jeder, der Kopien/Knock-offs anfertigt, SOLLTE nach dem Gesetz haftbar gemacht werden.

English Description

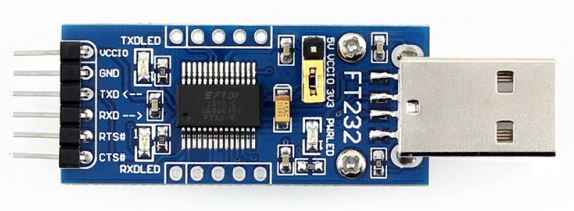

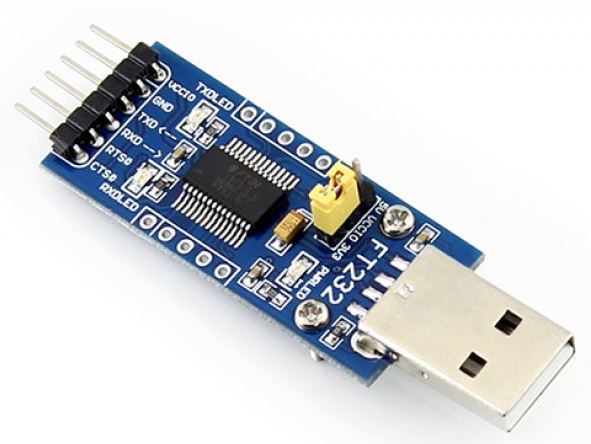

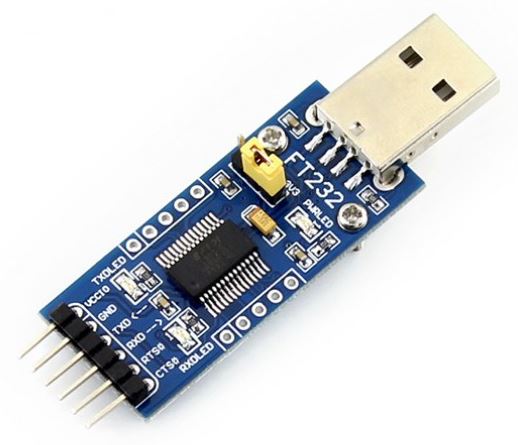

• Original FT232RL on board

• Supports Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...

• 3 power modes: 5V output, 3.3V output, or powered by the target board (3.3V-5V)

• 3 LEDs: TXD LED, RXD LED, POWER LED

• Functional pins

• TXD, RXD, RTS#, CTS#: connected to the soldered pin headers on the PCB

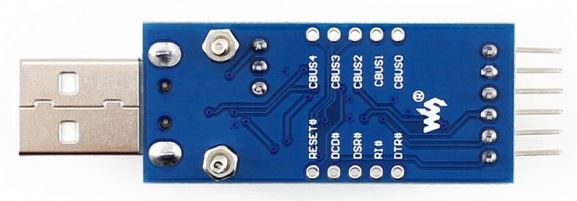

• The other pins: accessible at the drill holes (separate pin headers are also provided for easy connection to the user's system, the pitch is compatible with perforated boards)

Usage

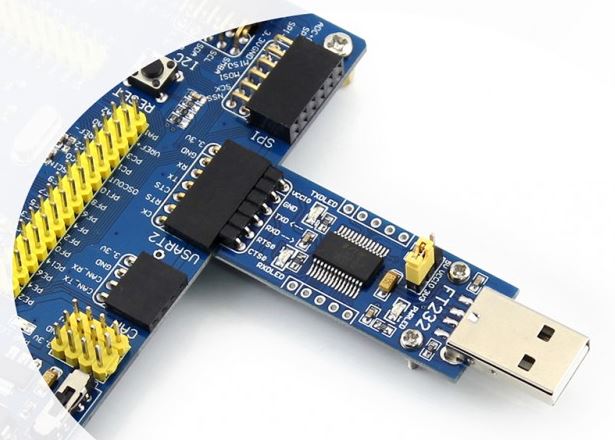

In the case of working with an MCU:

• VCCIO ↔ 3.3V or 5V output (the module is powered via USB, the onboard jumper should be shorted to 3.3V or 5V)
• GND ↔ GND
• TXD ↔ MCU.RX (Signal direction: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (Signal direction: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (Signal direction: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (Signal direction: MCU.RTS >> FT232 >> PC.CTS)

Development Resources

Wiki: www.waveshare.com/wiki/FT232_USB_UART_Board_(type_A)

Package Contents

• FT232 USB-UART Board (Type A) x1
• 5-pin male header & 5-pin female header x2
• 6-pin custom connector jumper wire x1

CAUTION: This product is patent-protected, anyone who makes copies/knock-offs WILL be held legally liable.
