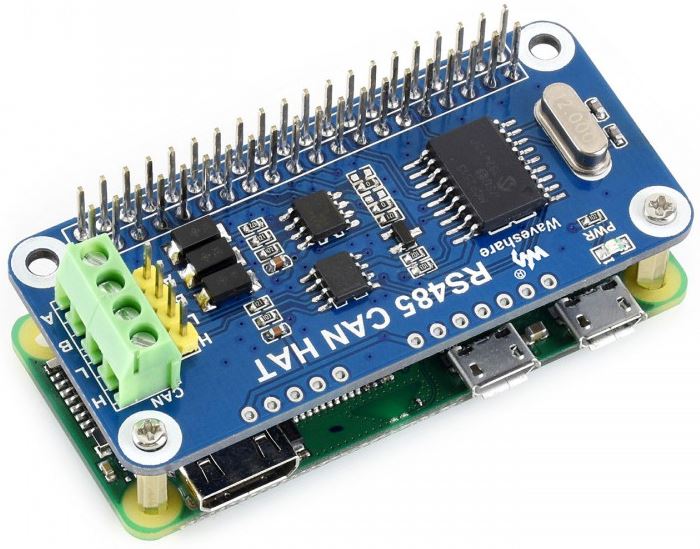

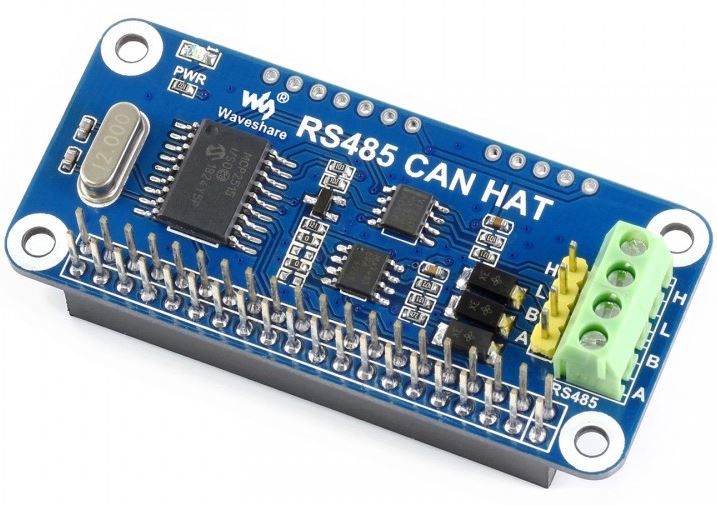

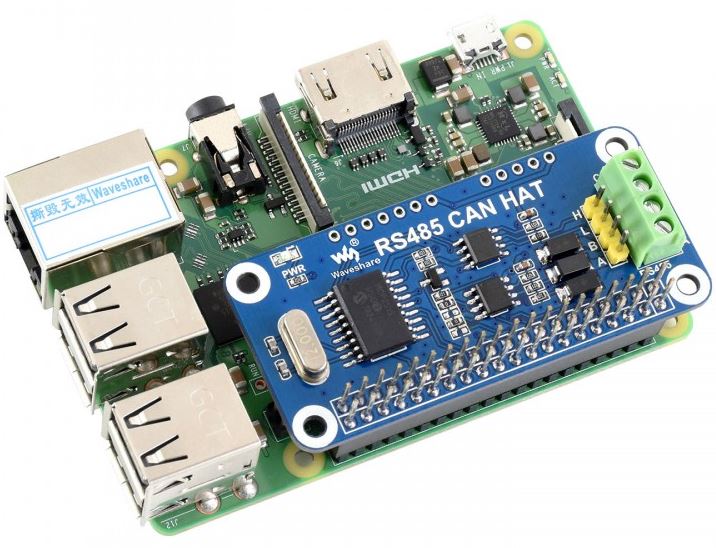

Der RS485 CAN HAT ermöglicht es Ihrem Pi, über RS485/CAN-Funktionen stabil mit anderen Geräten über große Entfernungen zu kommunizieren.
Merkmale
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Boards der Raspberry Pi-Serie
- CAN-Funktion, Onboard-CAN-Controller MCP2515 über SPI-Schnittstelle, Onboard-Transceiver SN65HVD230
- RS485-Funktion, gesteuert über UART, Halbduplex-Kommunikation, unterstützt automatische TX/RX-Steuerung ohne Programmierung, Onboard-Transceiver SP3485
- Bordeigener TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannungsspitzen in der Schaltung für RS485-Transceiver, blitzschutz und antielektrostatisch
- Reservierte Steuerpins, ermöglicht die Zusammenarbeit mit anderen Steuerplatinen
- Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele in wiringPi/python)
Spezifikationen
- Betriebsspannung: 3,3V
- CAN-Steuerung: MCP2515
- CAN-Transceiver: SN65HVD230
- 485 Sender-Empfänger: SP3485
- Abmessungen: 65 mm x 30 mm
- Größe der Montagebohrung: 3,0 mm

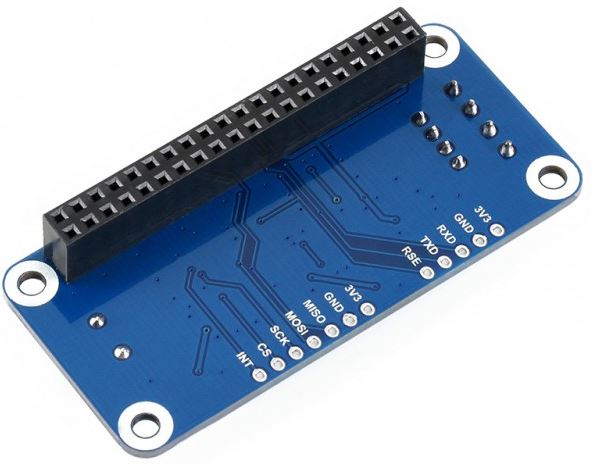

Pinouts
| PIN | Raspberry Pi | Beschreibung |
| 3V3 | 3V3 | 3.3V Power |
| GND | GND | Ground |
| SCK | P11 / SCLK | SPI clock input |
| MOSI | P10 / MOSI | SPI data input |
| MISO | P9 / MISO | SPI data output |
| CS | P8 / CE0 | SPI chip selection |
| INT | P25 | Interrupt |
| RXD | P15 / RXD | RS485 UART receive |
| TXD | P14 / TXD | RS485 UART transmit |
| RSE | P4 | RS485 TX/RX control (auto control by default, some soldering is required to enable manual control), high for TX, low for RX |
Lieferumfang
- RS485 CAN HAT x1
- RPi screws pack (2pcs) x1
Entwiklungsressourcen:
