Display HAT Mini

SKU: PIM589
EAN / Barcode:
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis:
Angebotspreis22,49 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Auf Lager

Beschreibung

Ein großzügiges 2,0" (320 x 240) IPS-LCD-Display für den Raspberry Pi mit vielen nützlichen integrierten Funktionen.

Display HAT Mini verfügt über ein helles 18-Bit-fähiges Display mit 320x240 Pixeln mit leuchtenden Farben und beeindruckenden IPS-Blickwinkeln, verbunden über SPI. Es hat vier taktile Tasten für die Interaktion mit Ihrem Pi mit Ihren Ziffern und einem RGB-LED für Benachrichtigungen. Pimoroni haben auch eine QwST-Anschluss (Qwiic / STEMMA QT) und ein Kopfzeile Breakout Garden So ist es ein Kinderspiel, verschiedene Arten von Breakouts anzuschließen.

Es funktioniert mit jedem Pi-Modell mit einer 40-poligen Stiftleiste, aber Pimoroni denkt, dass es besonders gut zum Raspberry Pi Zero passt - Pimoroni har ein Paar von Abstandshalter So können Sie HAT und Pi zusammenschrauben, um eine robuste kleine Einheit zu bilden. Um den Bildschirm Display HAT Mini ist ein bisschen größer als ein Standard-Mini HAT oder pHAT - es ist etwa 5 mm höher als ein Pi Zero (so ein Mini HAT XL oder ein Mini HAT Pro, wenn Sie wollen).

Mit Display HAT Mini können Sie einen Raspberry Pi in ein praktisches IoT-Bedienfeld, einen winzigen Fotorahmen, ein Display für digitale Kunst oder eine Gif-Box oder ein Desktop-Display für Schlagzeilen, Tweets oder andere Informationen aus Online-APIs verwandeln. Dieser Bildschirm hat ein praktisches 3:2-Verhältnis, das für Retro-Gaming-Zwecke nützlich ist!

Eigenschaften

  • 2,0" 320x240 Pixel IPS-LCD-Bildschirm, angeschlossen über SPI (~220 PPI, 65K Farben)
  • 4 x taktile Tasten
  • RGB-LED
  • Qw/ST (Qwiic/STEMMA QT) Anschluss
  • Breakout Garden / I2C-Steckerleiste
  • Vorgelötete Buchsenleiste für den Anschluss an den Raspberry Pi
  • Kompatibel mit allen Raspberry Pi-Modellen mit einer 40-poligen Stiftleiste.
  • Vollständig montiert
  • Es ist kein Löten erforderlich (sofern Ihr Pi mit Header-Pins ausgestattet ist).
  • Abmessungen: ca. 65,5 mm x 35 mm x 9 mm (B x H x T, einschließlich Header und Display). Wenn ein Pi Zero mit Abstandhaltern befestigt ist, beträgt die Gesamttiefe 17 mm.
  • Nutzbare Fläche des Bildschirms: 40,8 mm x 30,6 mm (L x B)
  • Pinout
  • Schematische Darstellung
  • ST7789 Python-Bibliothek

Enthält

  • Anzeige HAT Mini
  • 2 x 10mm Abstandshalter

Raspberry Pi und Zubehör sind separat erhältlich.

Software

Pimoroni hat die Unterstützung für diesen Bildschirm in unsere ST7789 Python-Bibliothek So ist es einfach, mit Bibliotheken wie PIL zu schreiben und zu zeichnen - es gibt Beispiele, die zeigen, wie man Formen, Text und Gifs darstellen kann.

Pimoroni hatte auch viel Spaß mit fbcp-ili9341 - ein High-Level-Framebuffer-Treiber für SPI-basierte LCD-Displays. Der Raspberry Pi OS Desktop ist ein winzig klein auf einem 2,0-Zoll-Bildschirm, aber das könnte eine gute Option sein, wenn Sie so etwas wie Ihre eigene Retro-Konsole bauen wollen.

Anmerkungen

  • Die Tasten befinden sich nahe am Rand des Bildschirms, so dass man beim Drücken der Tasten ein wenig aufpassen sollte, dass man nicht auch auf den Bildschirm drückt, insbesondere an der Kante mit dem Flachbandkabel.
  • Bitte beachten Sie, dass der Display HAT Mini aufgrund seiner Größe über die benachbarten Steckplätze von Erweiterungskarten wie pHAT Stack, Black HAT Hacker, HAT Hacker HAT und Flat HAT Hacker hinausragt. Keine Schande - jeder HAT ist gültig, jeder HAT ist schön.
  • Pimoroni hat festgestellt, dass zwei Abstandshalter ausreichen, um diesen HAT fest an seinem Platz zu halten. Wenn Sie jedoch an jeder Ecke Ihres Zero Abstandshalter anbringen möchten, um einen Panzer oder ähnliches zu stoppen.

English Description

A generous 2.0" (320 x 240) IPS LCD display for Raspberry Pi with lots of tasty baked in functionality.

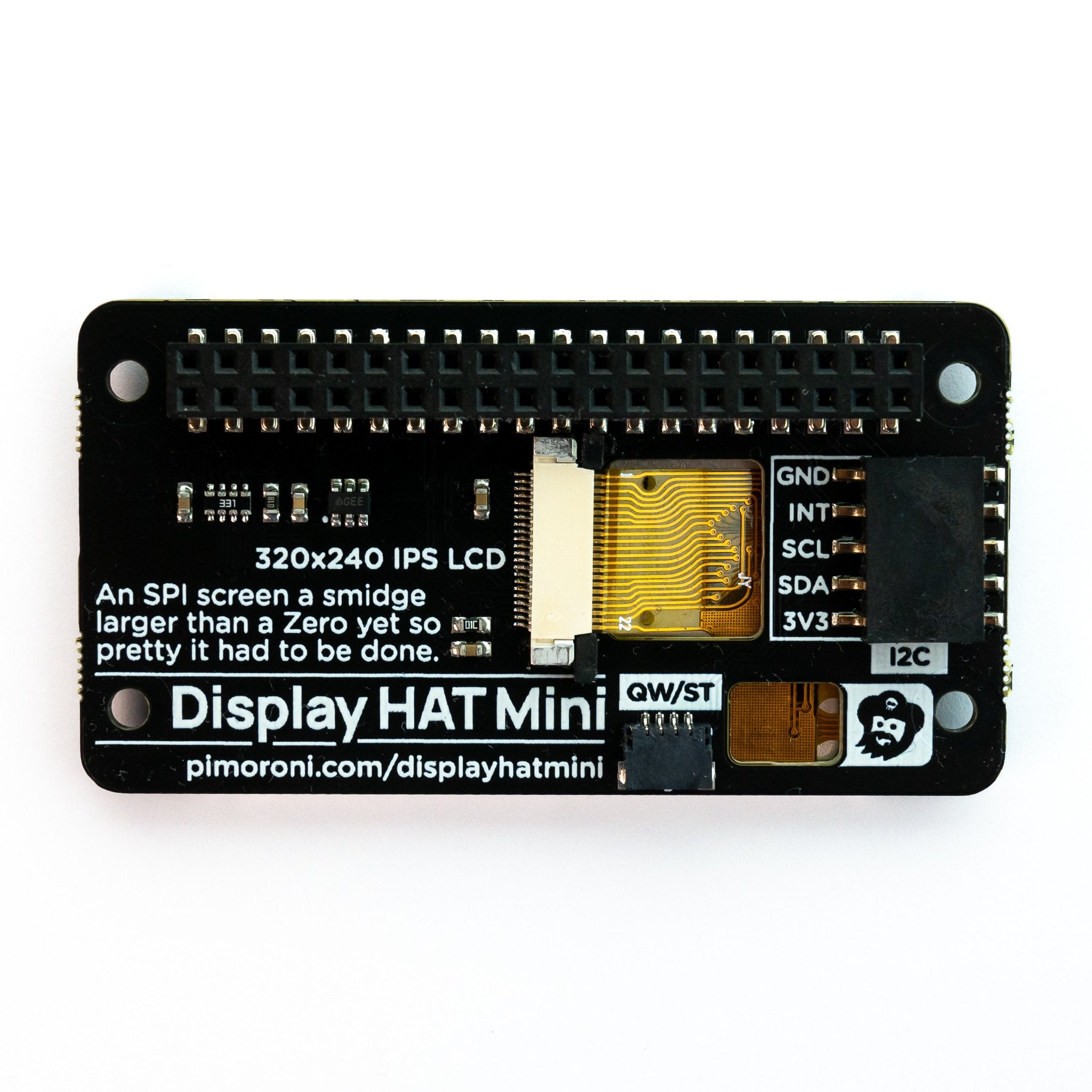

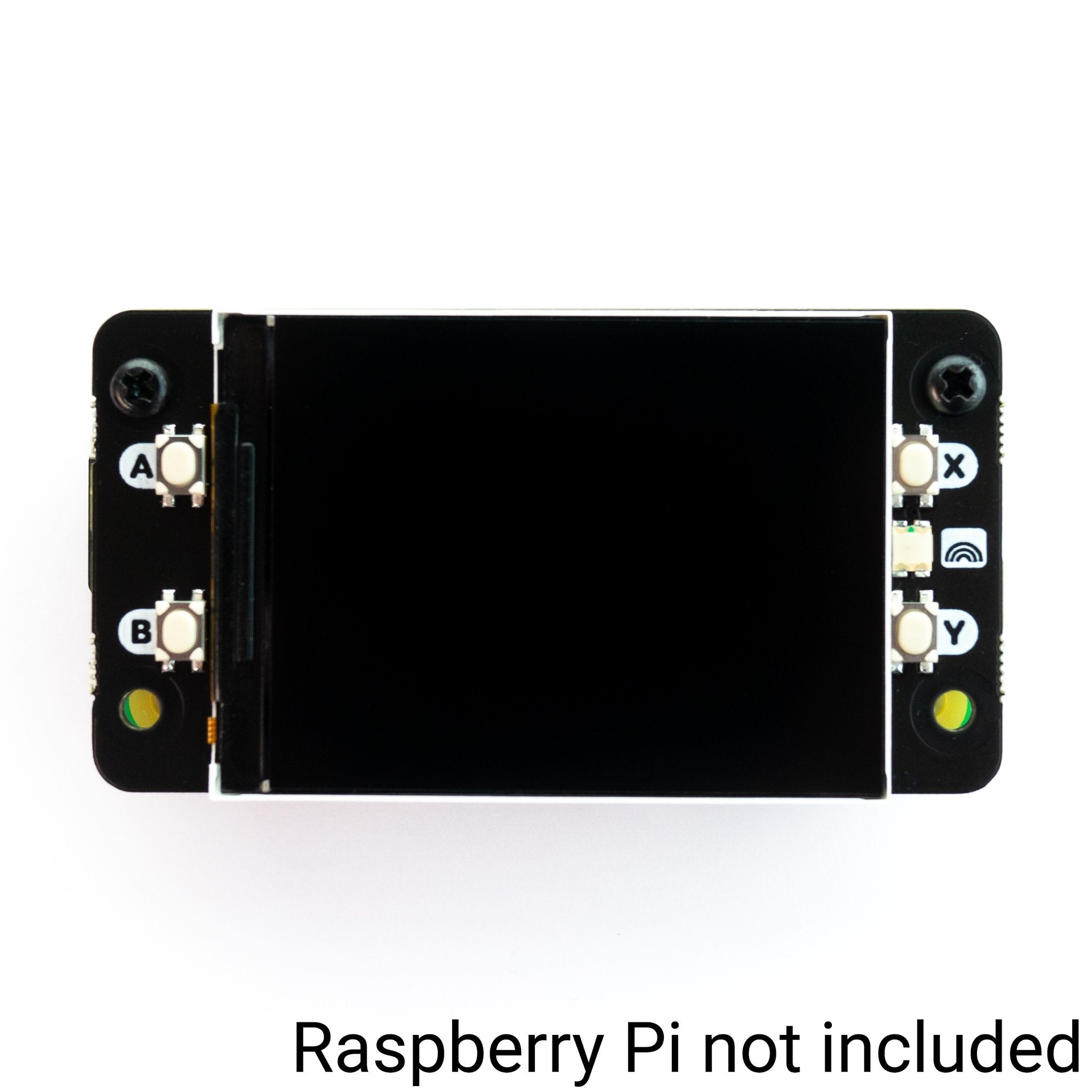

Display HAT Mini features a bright 18-bit capable 320x240 pixel display with vibrant colours and formidable IPS viewing angles, connected via SPI. It's got four tactile buttons for interacting with your Pi with your digits and a RGB LED for notifications. We've also squeezed in a QwST connector (Qwiic / STEMMA QT) and a Breakout Garden header so it's a doddle to connect up different kinds of breakouts.

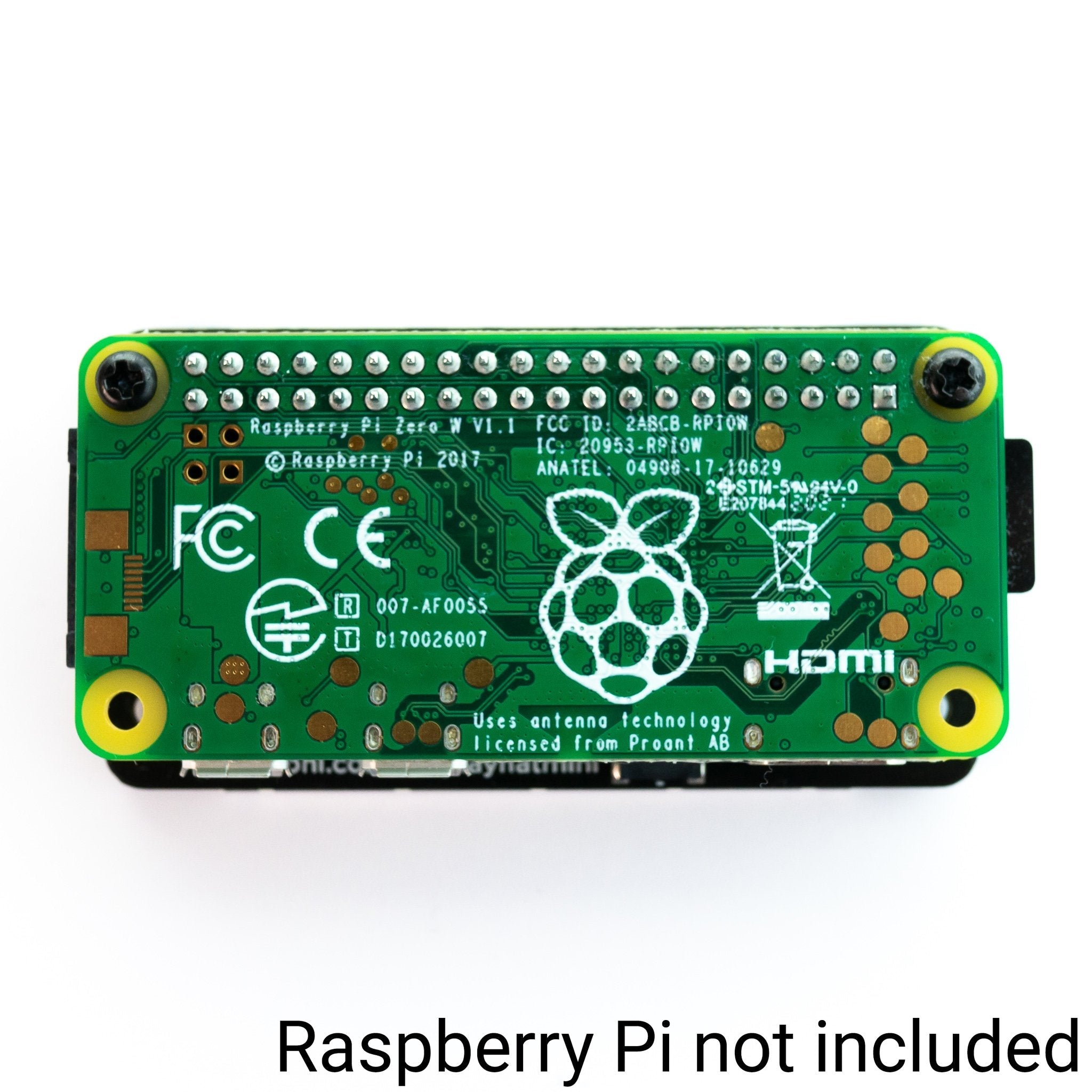

It will work with any model of Pi with a 40 pin header, but we think it goes with the Raspberry Pi Zero particularly well - we've included a pair of standoffs so you can use to bolt HAT and Pi together to make a sturdy little unit. To accommodate the screen Display HAT Mini is a bit bigger than a standard mini HAT or pHAT - it's around 5mm taller than a Pi Zero (so a Mini HAT XL or a Mini HAT Pro, if you will).

Display HAT Mini lets you turn a Raspberry Pi into a convenient IoT control panel, a tiny photo frame, digital art display or gif-box, or a desktop display for news headlines, tweets, or other info from online APIs. This screen is a handy 3:2 ratio, useful for retro gaming purposes!

Features

  • 2.0” 320x240 pixel IPS LCD screen, connected via SPI (~220 PPI, 65K colours)
  • 4 x tactile buttons
  • RGB LED
  • Qw/ST (Qwiic/STEMMA QT) connector
  • Breakout Garden / I2C header
  • Pre-soldered socket header for attaching to Raspberry Pi
  • Compatible with all models of Raspberry Pi with a 40 pin header.
  • Fully assembled
  • No soldering required (as long as your Pi has header pins attached).
  • Dimensions: approx 65.5mm x 35mm x 9mm (W x H x D, includes header and display). With a Pi Zero attached with standoffs, the total depth is 17mm.
  • Screen usable area: 40.8mm x 30.6mm (L x W)
  • Pinout
  • Schematic
  • ST7789 Python library

Includes

  • Display HAT Mini
  • 2 x 10mm standoffs

Raspberry Pi and accessories are sold separately, check out the Extras tab for some options!

Software

We've added support for this screen to our ST7789 Python library so it's easy to write and draw on using libraries like PIL - there are examples showing how you can display shapes, text and gifs.

We've also been having fun with fbcp-ili9341 - a high level framebuffer driver for SPI-based LCD displays. The Raspberry Pi OS desktop is a leeetle small on a 2.0" screen, but this might be a good option if you're doing something like building your own custom retro console.

Notes

  • The buttons are close to the edge of the screen, so it's worth taking a bit of care when pressing the buttons that you're not also pressing down on the screen, particularly at the edge with the ribbon cable.
  • Please note that because of Display HAT Mini's extra size, it will overhang adjacent slots on expansion boards like pHAT Stack, Black HAT Hacker, HAT Hacker HAT and Flat HAT Hacker. No shame - every HAT is valid, every HAT is beautiful.
  • We've found two standoffs to be sufficient to keep this HAT firmly in place, but if you want to add standoffs at every corner of your Zero so you can use it to stop a tank.
