Das Raspberry Pi HQ Kameramodul ("Raspberry Pi HQ Camera") unterstützt professionelle C- oder CS-mount Linsen. Das macht es sehr vielseitig.
Mit 12 Megapixeln (im Vergleich zu 8 Megapixeln für die Raspberry Pi Camera v2), sowie einer besseren Empfindlichkeit (dank einer ca. 50 % größeren Fläche pro Pixel) eignet sich dieses HQ Kameramodul besonders auch für schwierige Lichtverhältnisse und feine Details.

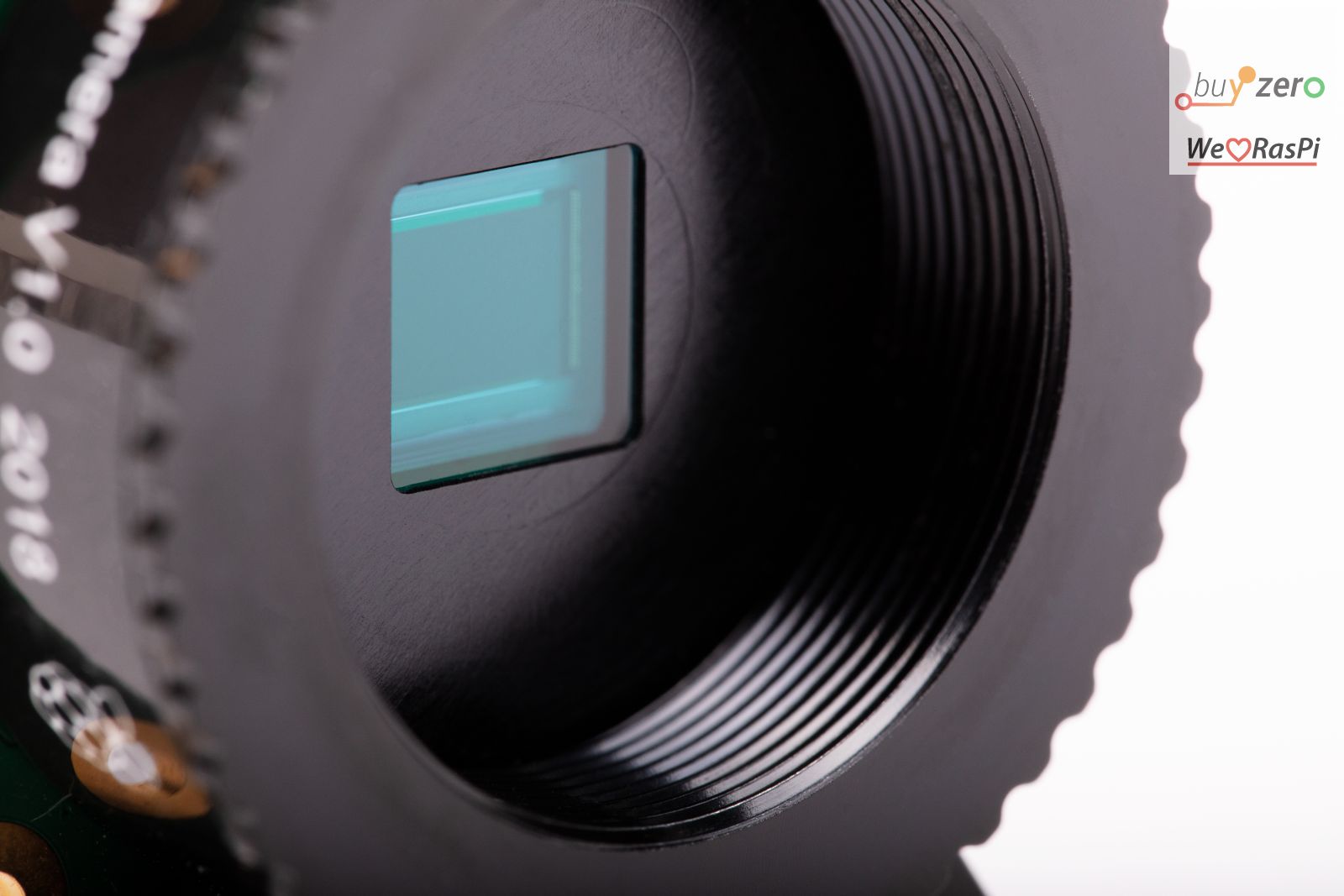

Die Kamera nutzt den Sony IMX477 Sensor.
Wichtig: Sie benötigen ein Objektiv, um diese Kamera nutzen zu können.
Sie können dieses Modul alleine oder mit einem Objektiv Ihrer Wahl bestellen. Oder sogar mit beiden Objektiven! (Wählen Sie die Option im Dropdown, die Sie gerne haben möchten und die aktuell lagernd ist).

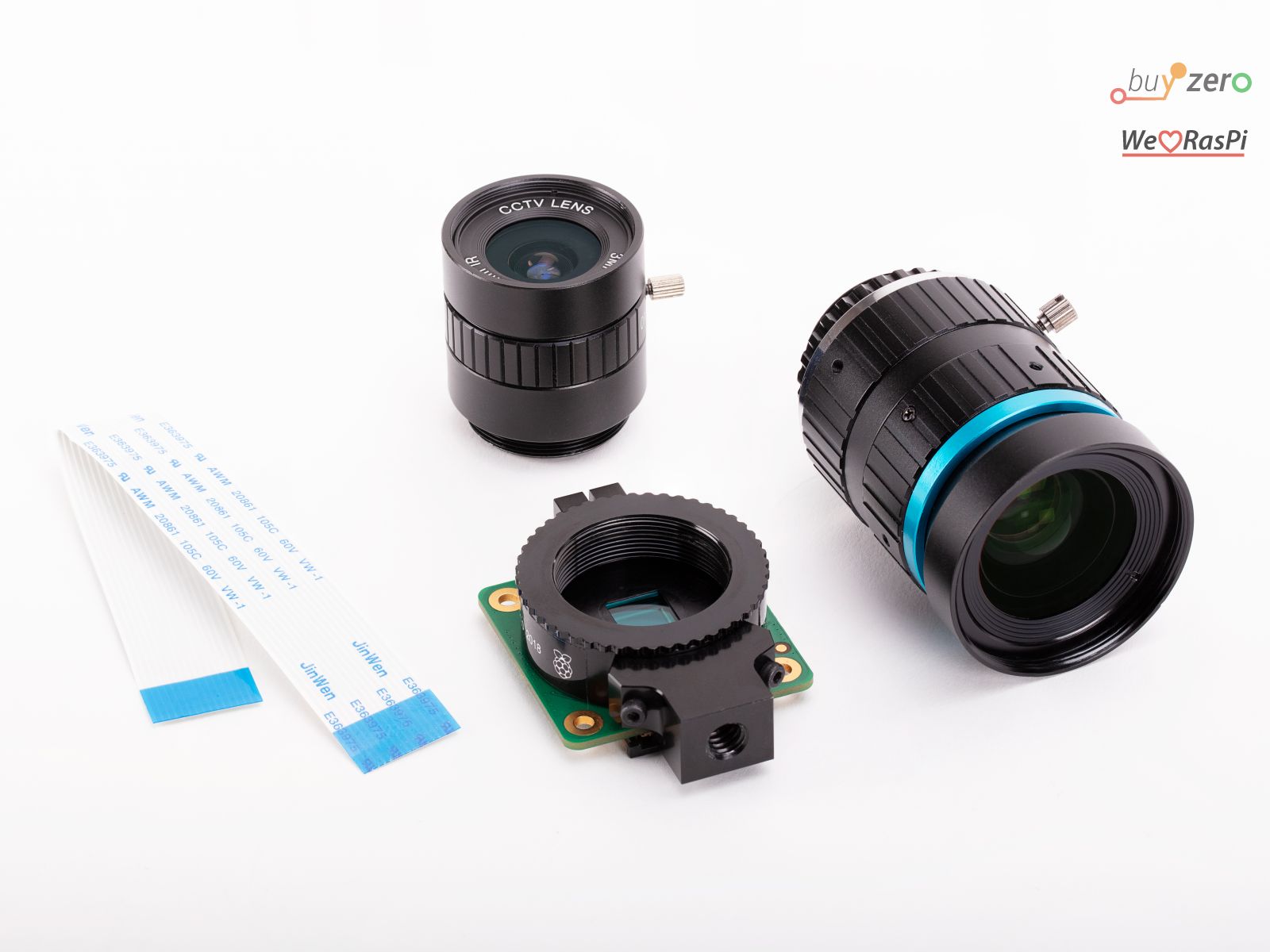

Lieferumfang Raspberry Pi HQ Kamera:

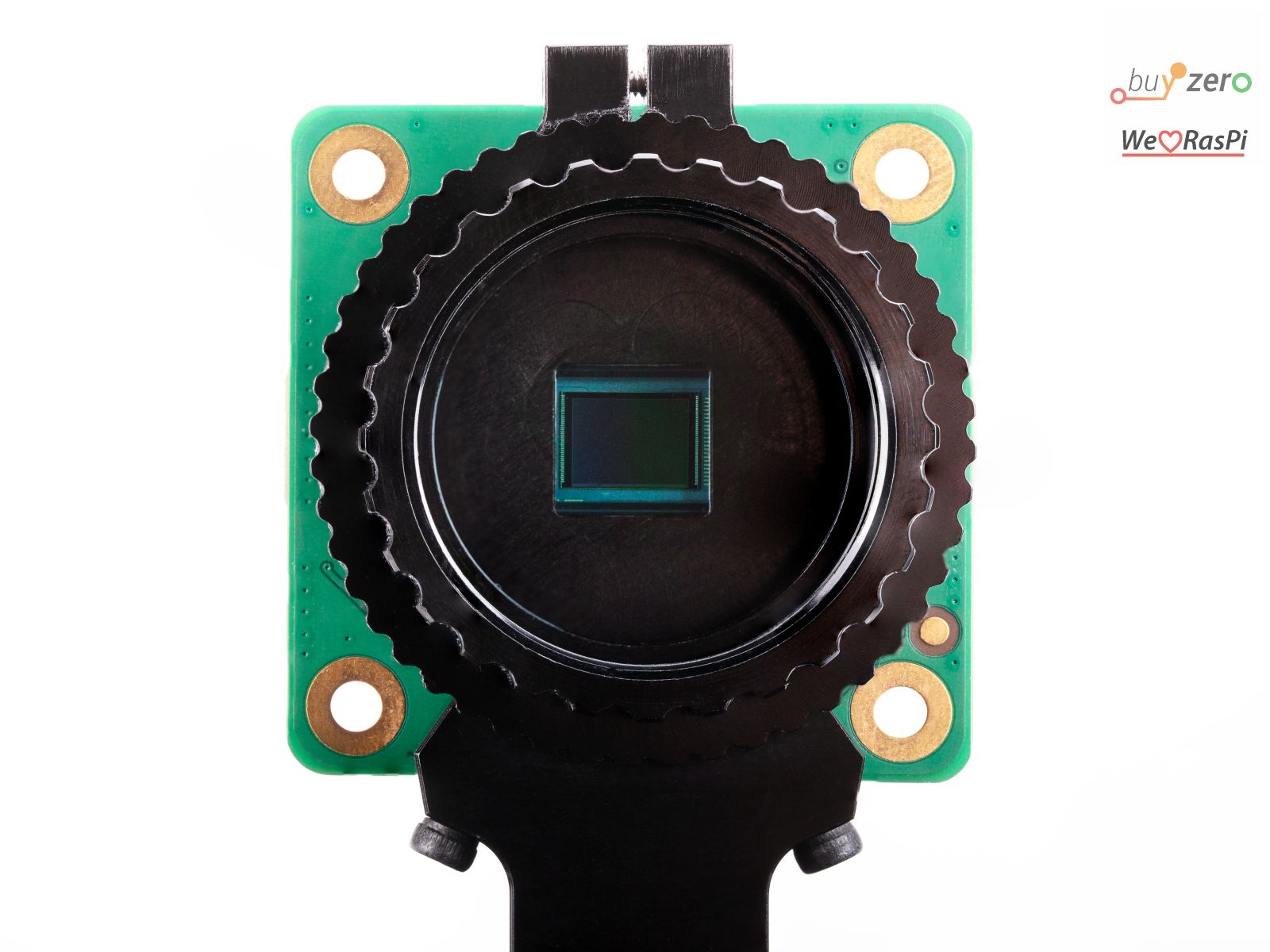

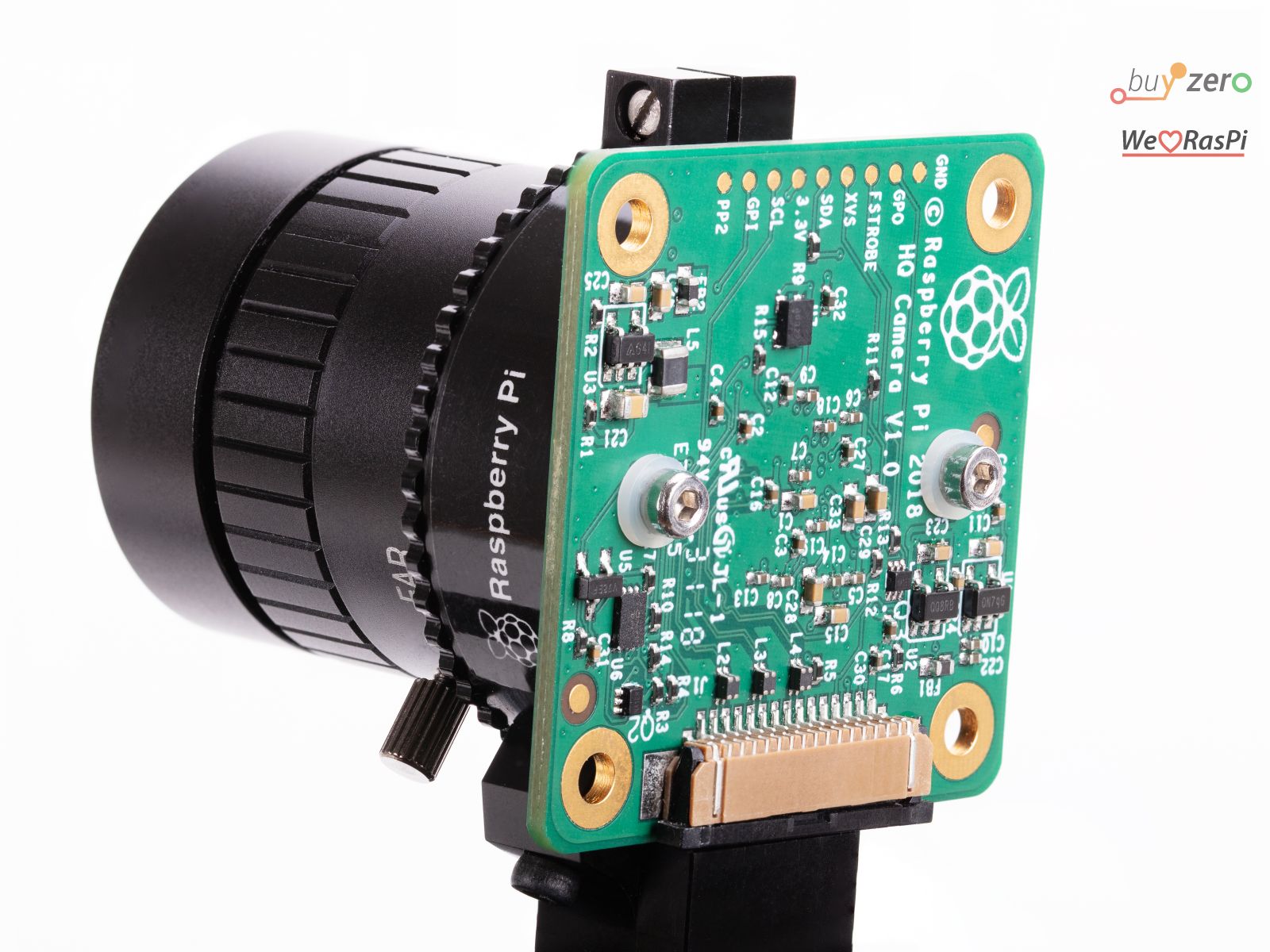

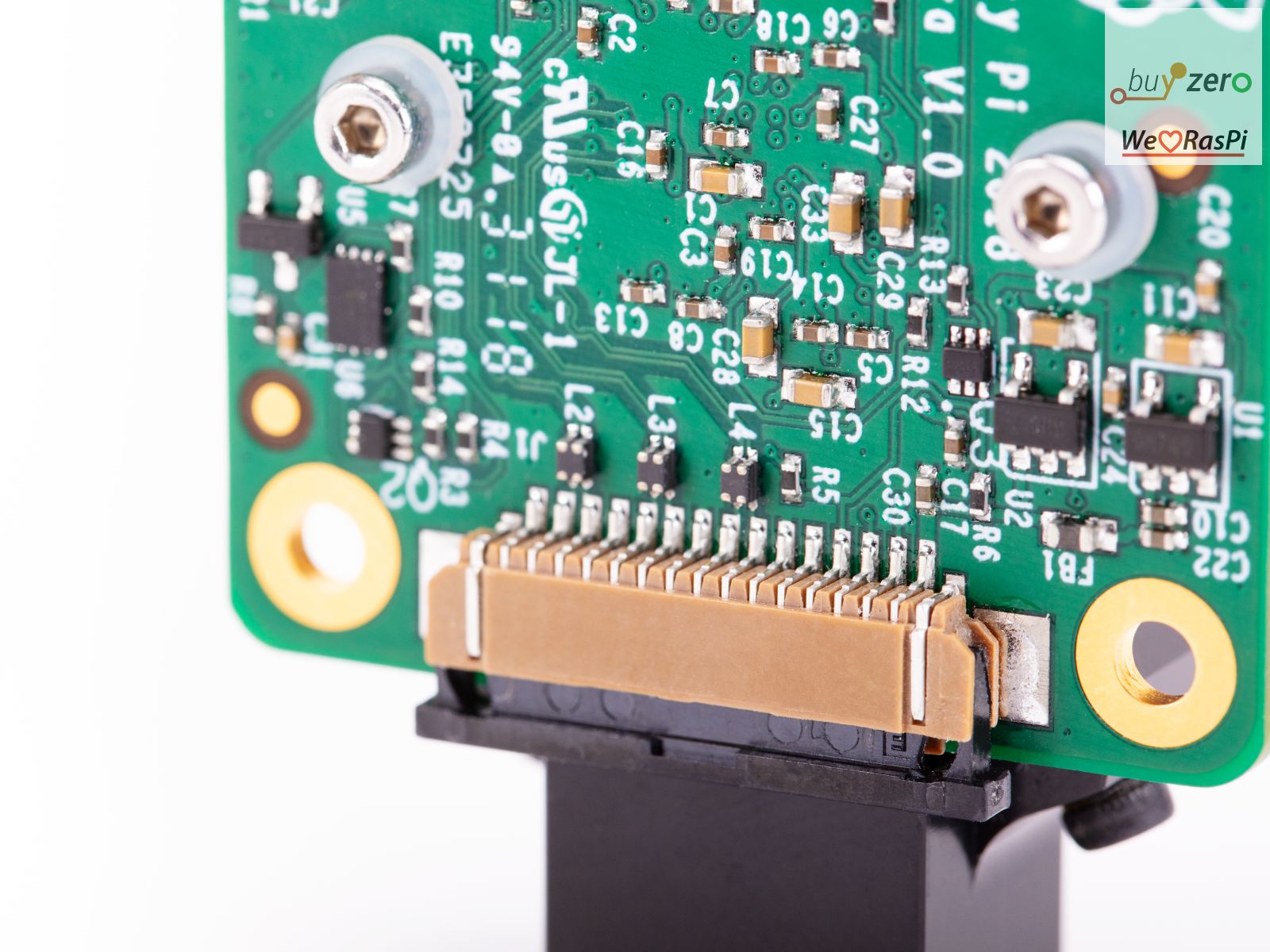

- PCB mit Sony IMX477 Sensor
- FPC Kabel zum Anschluss an den Raspberry Pi
- Objektivanschluss aus Aluminium, mit eingebautem Stativanschluss und Fokuseinstellring
- C- auf CS-mount Adapter
Raspberry Pi nicht enthalten; Objektiv(e) je nach ausgewähltem Lieferumfang.
Technische Daten (specifications):
Sensor
- Sensor: Sony IMX477R stacked, back-illuminated sensor
- 12,3 Megapixel
- 7,9 mm Sensordiagonale
- 1,55 μm x 1,55 μm Pixelgröße
- Backfokus: einstellbar (12.5 mm - 22.4 mm)
- Ausgabe: RAW12/10/8, COMP8
- Infrarotfilter: eingebaut
Der Infrarotfilter kann entfernt werden, um die Kamera im Nahinfrarotbereich zu aktivieren; Diese Modifikation ist nicht umkehrbar und führt zum Erlöschen der Garantie.
Mechanische Daten
- C-mount: wird unterstützt
- CS-mount wird unterstützt (C-CS Adapter im Lieferumfang)
- Flachbandkabel-Länge: 200 mm

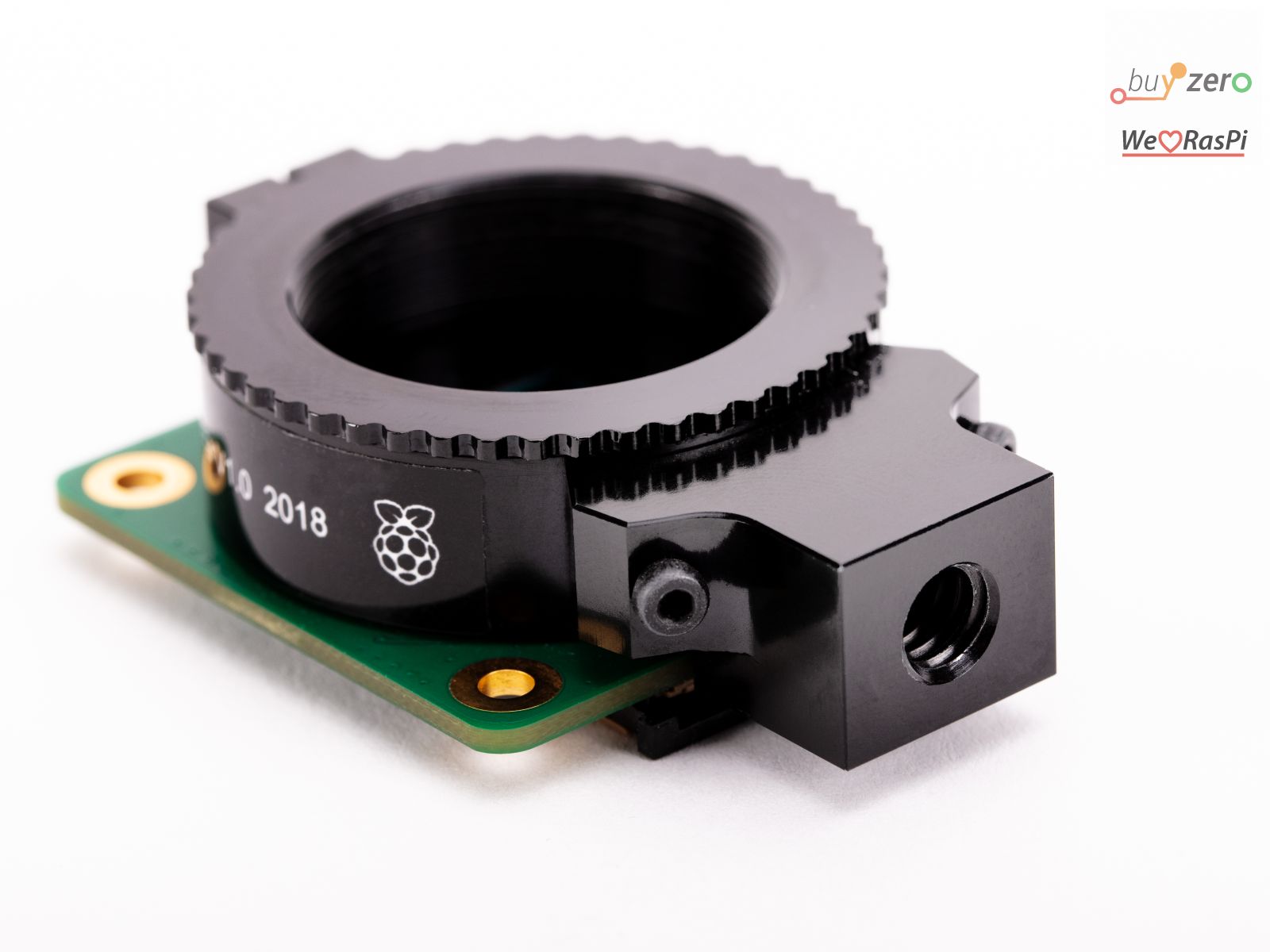

- Stativanschluss: 1/4”-20
Die Raspberry Pi HQ Camera wird garantiert bis Januar 2026 hergestellt und angeboten. Wenden Sie sich gerne an uns zur Beratung bei größeren Industrie- / Schul/Businessprojekten.
Weitere technische Daten finden Sie im Datenblatt (PDF).

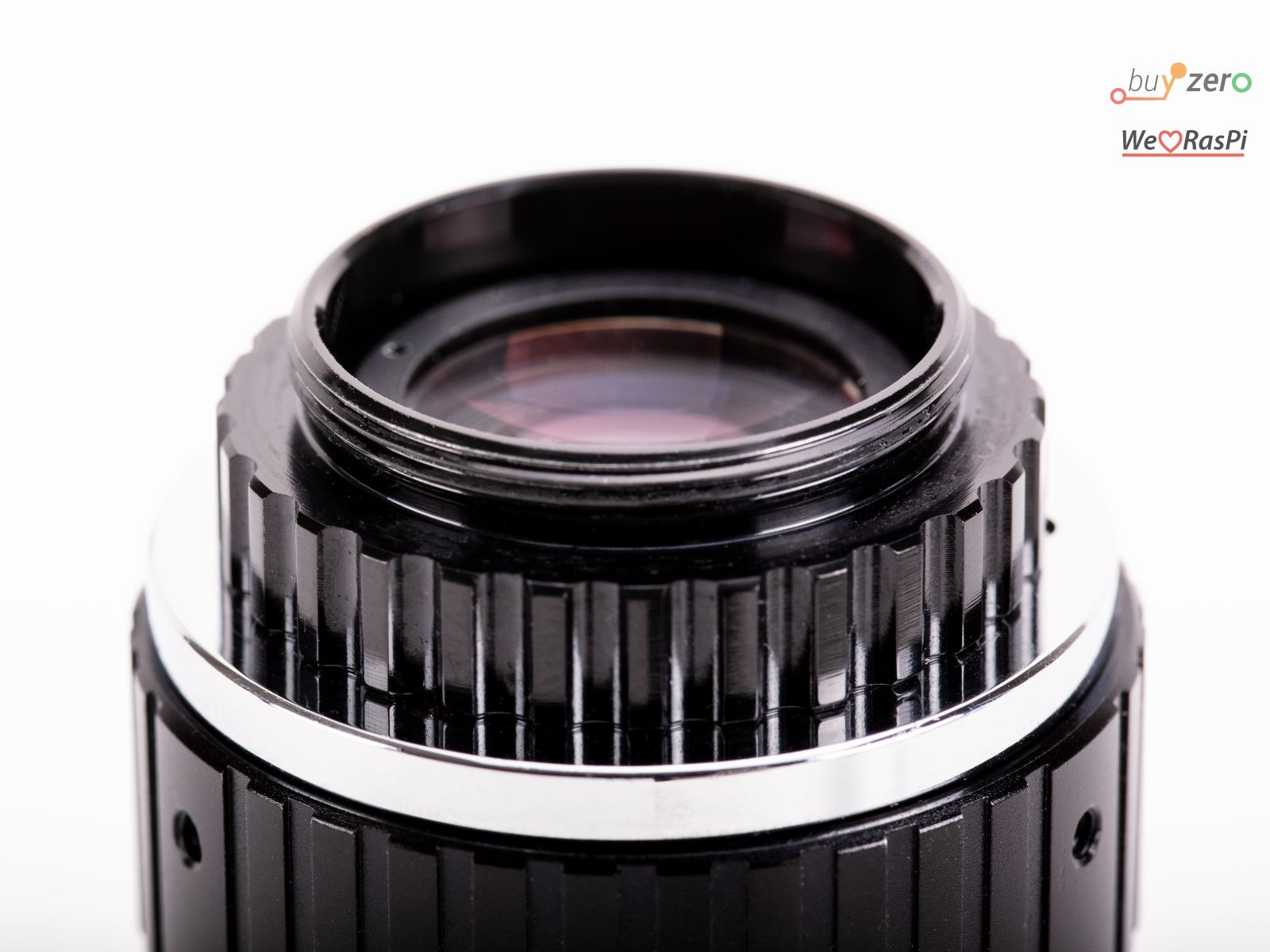

Einige Worte zu den Gewindeanschlüssen:
C-Mount, ein genormter Gewindeanschluss für Kameraobjektive, wird oft in professionellen Kameras verwendet, bspw. für CCTV (Videoüberwachung), Machine Vision (Industriekameras), und Mikroskope. Der Außen-Durchmesser des C-Mount beträgt 1 Zoll (2,54 cm), die Gewindesteigung beträgt 1/32 Zoll. Das Auflagemaß ist beim C-Mount 0,69 Zoll (17,526 mm).
Der CS-Mount ist vom C-Mount abgeleitet, und unterscheidet sich durch ein Auflagenmaß von 12,5 mm. Mit einem Zwischenring von 5,026 mm kann man ein C-Mount Objektiv in ein CS Mount Objektiv umwandeln.
Der Vorteil eines Gewindeanschlusses gegenüber einem Bajonettanschluss: der Gewinde-Objektivanschluss kann schwerere Objektive tragen (ist mechanisch stabiler).
Andere Gewindeanschlüsse können mittels Adaptern genutzt werden.
Die Raspberry Pi High Quality Camera ermöglicht den Einsatz in Anwendungsgebieten die höchste Ansprüche an Wiedergabetreue, sowie Integration mit Spezialoptiken erfordern.
Wir empfehlen dieses Kameramodul für professionelle Anwendungen.
Sie können dieses Modul alleine oder mit einem Objektiv Ihrer Wahl bestellen. Oder sogar mit beiden Objektiven! (Wählen Sie die Option im Dropdown, die Sie gerne haben möchten und die aktuell lagernd ist).
Wichtig: Sie benötigen ein Objektiv, um diese Kamera nutzen zu können.
Kompatibilität:
Diese HQ Camera ist mit allen Raspberry Pi Modellen ab Raspberry Pi 1 Model B kompatibel, inklusive Raspberry Pi 4, Raspberry Pi 3B+, Raspberry Pi Zero und Raspberry Pi Zero W.
Raspberry Pi Zero und Raspberry Pi Zero W benötigen ein Adapterkabel. Wir haben das Raspberry Pi Kamera Pi Zero Adapter Kabel, das Flexible Kabel für die Raspberry Pi Kamera oder Display in 2 Meter und das Flexible Kabel für die Raspberry Pi Kamera oder Display in 18" / 457mm von Adafruit im Sortiment.

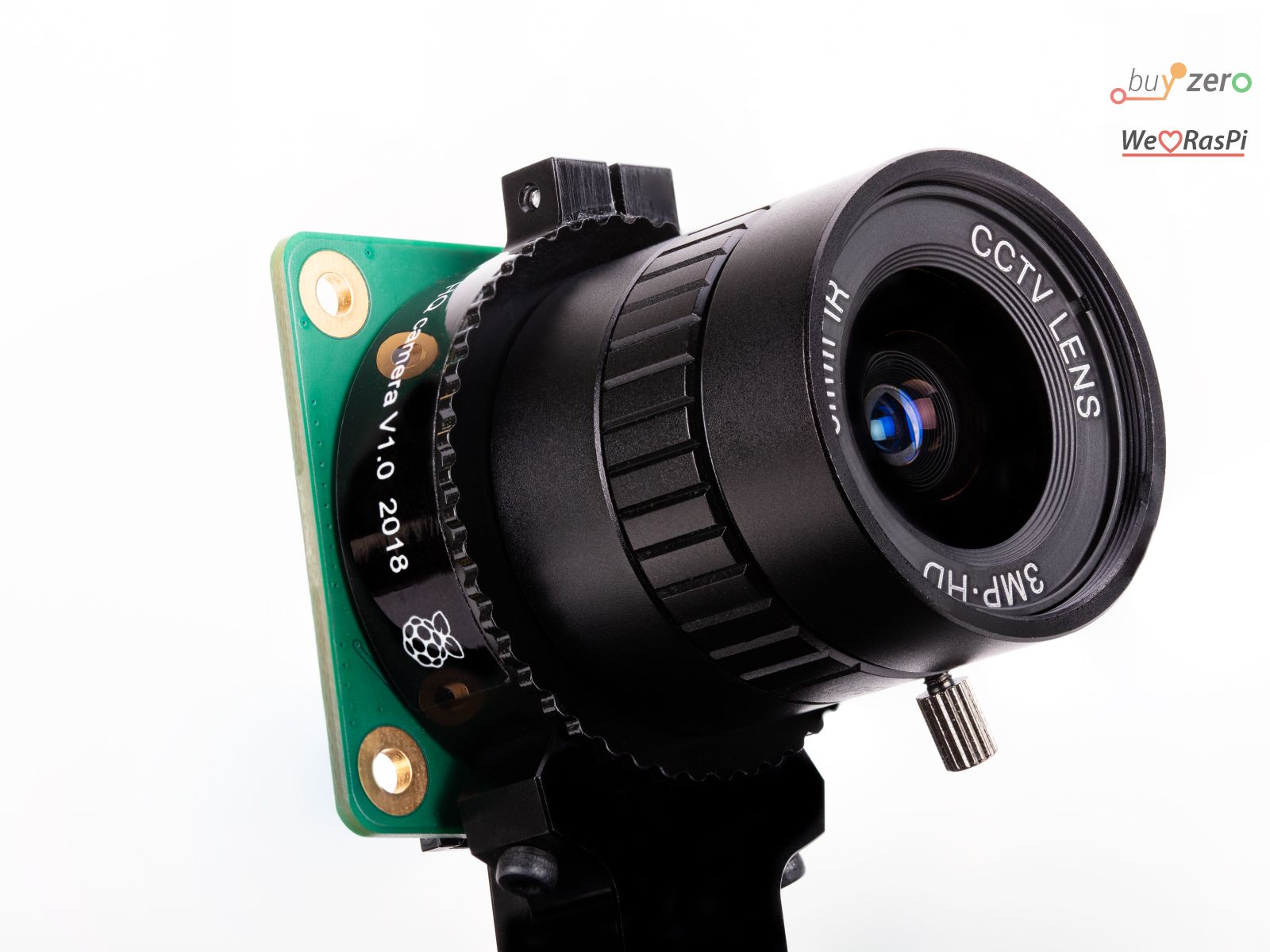

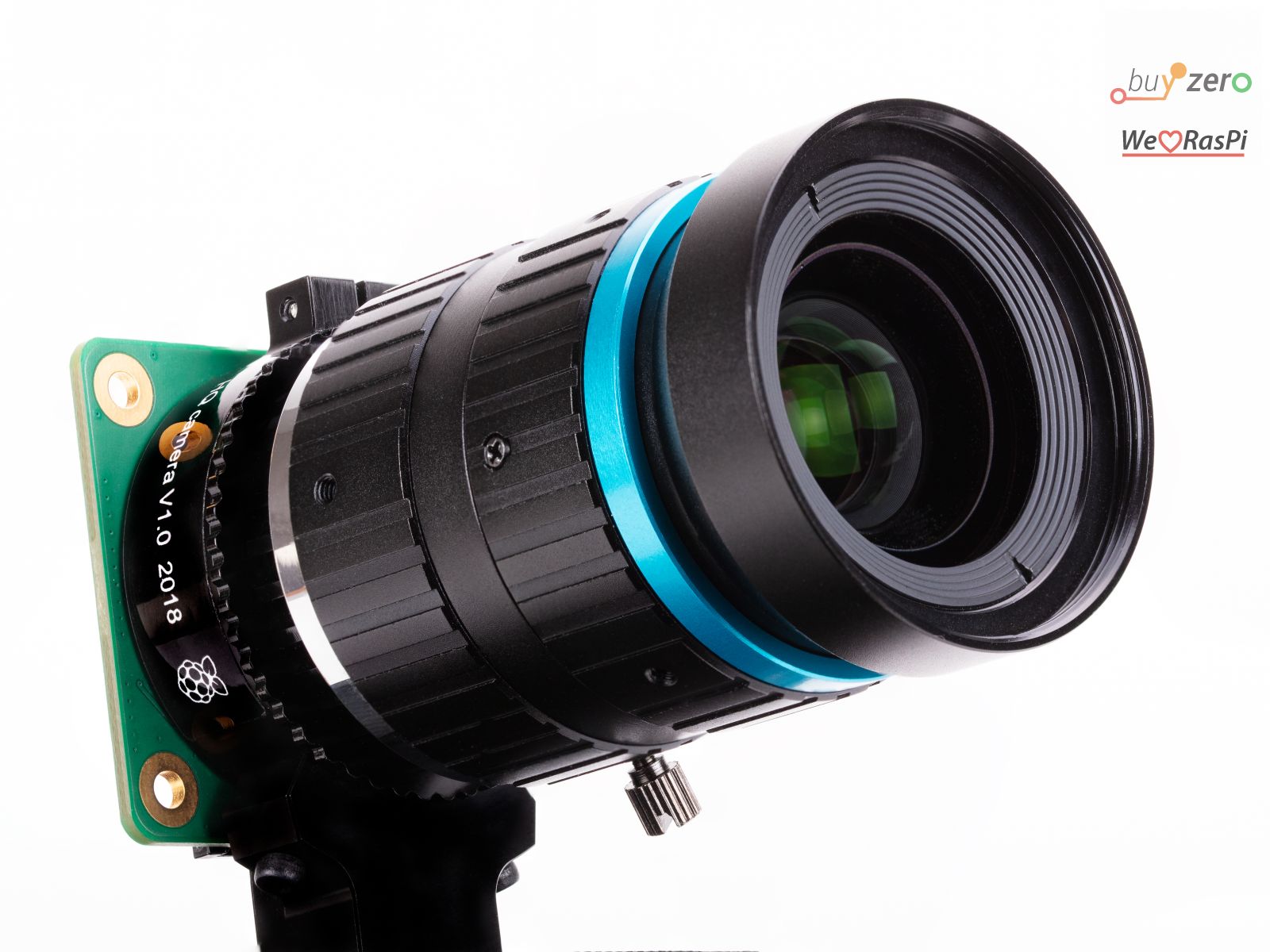

Raspberry Pi Trading Produktcode: SC0261 (HQ Camera), SC0123 (16 mm telephoto lens), SC0124 (6mm wide angle lens)
Die Objektive sind auch separat bestellbar:
FAQ
Die Kamera wird nicht erkannt?
Bitte stellen Sie sicher, dass das neueste Raspbian installiert ist, bzw. die Updates eingespielt wurden. Außerdem sollten Sie die Kamera in raspi-config aktivieren.
Ich sehe nur ein weißes Bild?
Bitte nutzen Sie ein Objektiv mit der Kamera - die Raspberry Pi HQ Kamera zeigt ohne Objektiv nur ein weißes Bild.
Die Kamera liefert nur ein schwarzes Rauschen?
Bitte prüfen Sie die Software auf Aktualität. Dieser Fehler tritt bei veralteter Software auf.
Wie ist die tatsächliche Pixelzahl (zum Programmieren bspw)?
4056 x 3040, im Datenblatt des Chips nachzulesen.
Ist diese Kamera mit dem Jetson Nano Board kompatibel?
Nein, die Kamera ist nicht mit dem Jetson Nano Board kompatibel.
Großbedarf:
Wenden Sie sich gerne an uns zur Beratung bei größeren Industrie- / Schul/Businessprojekten.
