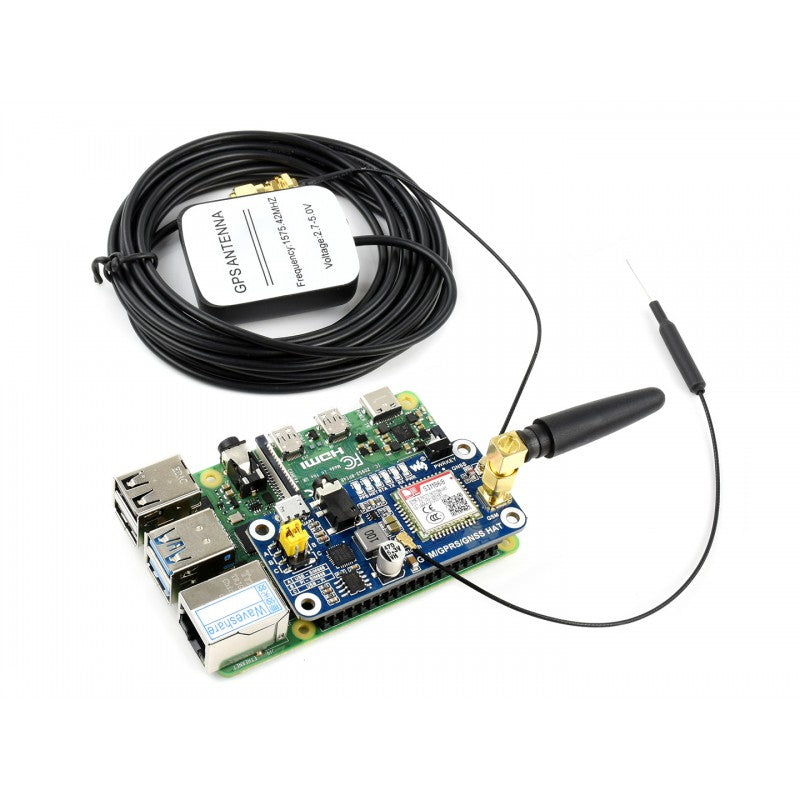

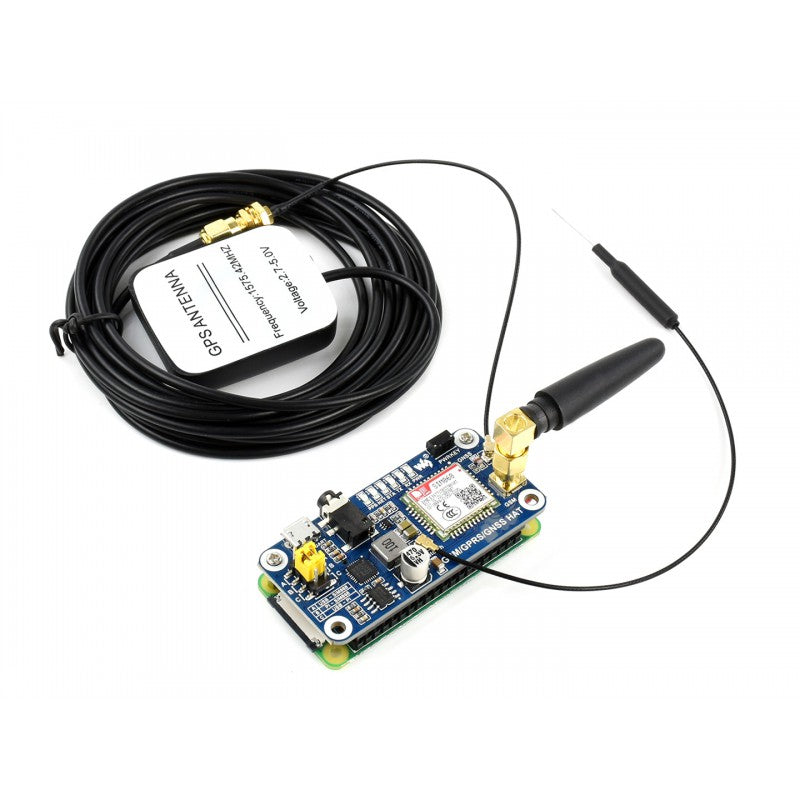

Übersicht
Dies ist ein praktisches, stromsparendes Raspberry Pi HAT, das mehrere Kommunikationsfunktionen bietet: GSM, GPRS, GNSS und Bluetooth.

Es ermöglicht Ihrem Pi, einfach Anrufe zu tätigen, Nachrichten zu senden, eine drahtlose Internetverbindung herzustellen, globale Positionierung durchzuführen, Daten über Bluetooth zu übertragen und vieles mehr.

Allgemein

• Standard 40-PIN GPIO-Erweiterungsheader für Raspberry Pi, unterstützt Raspberry Pi-Serienboards
• Unterstützt SMS, Telefonanrufe, GPRS, DTMF, HTTP, FTP, MMS, E-Mail, etc.
• Unterstützt GPS, COMPASS, Glonass, LBS-Basisstationspositionierung, Omni-Positionierung
• Bluetooth 3.0, unterstützt Datenübertragung über Bluetooth
• Onboard USB-zu-UART-Konverter CP2102 für UART-Debugging
• 6x LEDs zur Anzeige des Modul-Betriebsstatus
• SIM-Kartensteckplatz für 1.8V/3V SIM-Karte
• RTC mit Backup-Batteriehalter
• Automatische Baudraten-Erkennung (1200bps ~ 115200bps)
• Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
• Unterstützt SIM-Anwendungs-Toolkit: GSM 11.14 Release 99
• Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Frequenzband: GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
• Quad-Band-Autosuche
• Konform zu GSM Phase 2/2+
• Sendeleistung:
  • Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
  • Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS-Konnektivität:
  • GPRS Multi-Slot Klasse 12 (Standard)
  • GPRS Multi-Slot Klasse 1~12 (konfigurierbar)
• GPRS-Datenübertragung:
  • Downlink-Geschwindigkeit: max. 85.6kbps
  • Uplink-Geschwindigkeit: max. 85.6kbps
  • Kodierungsschemata: CS-1\CS-2\CS-3\CS-4
• Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindungen
• Unterstützt PBCCH
• Unterstützt USSD

SMS

• Unterstützt: MT/MO/CB/Text/PDU-Modus
• SMS-Speicher: SIM-Karte

Audio

• Sprach-Codierung/Decodierung: Half Rate\Full Rate\Enhanced Full Rate\Adaptive Multi-Rate
• Unterstützt Echo-Unterdrückung
• Unterstützt Geräuschreduzierung

GNSS

• Empfängertyp:
  • 33 Tracking-Kanäle
  • 99 Akquisitions-Kanäle
  • GPS L1 C/A-Code
• Empfindlichkeit:
  • Tracking: -165 dBm
  • Kaltstarts: -148 dBm
• Time-To-First-Fix:
  • Kaltstarts: 28s (typisch)
  • Warmstarts: 26s
  • Hotstarts: < 1s
• Genauigkeit:
  • Horizontale Position: <2.5m CEP

Bluetooth

• Integriert AT-Befehle
• Konform zu Bluetooth-Spezifikation 3.0 + EDR
• Unterstützt SPP, OPP, HFP/HSP, etc.

Sonstiges

• Betriebsspannung: 5V
• Betriebstemperatur: -40°C ~ 85°C
• Lagertemperatur: -45°C ~ 90°C
• Abmessungen: 30.2mm x 65mm

English Description

This is a handy, low-power Raspberry Pi HAT featuring multiple communication functionalities: GSM, GPRS, GNSS, and Bluetooth.

It allows your Pi to easily make telephone calls, send messages, connect to wireless Internet, perform global positioning, transfer data via Bluetooth, and more.

General

• Standard Raspberry Pi 40-PIN GPIO extension header, supports Raspberry Pi series boards
• Supports SMS, phone calls, GPRS, DTMF, HTTP, FTP, MMS, email, etc.
• Supports GPS, COMPASS, Glonass, LBS base station positioning, omni-positioning
• Bluetooth 3.0, supports data transfer through Bluetooth
• Onboard USB-to-UART converter CP2102 for UART debugging
• 6x LEDs to indicate module operating status
• SIM card slot for 1.8V/3V SIM card
• RTC with backup battery holder
• Baudrate auto-detection (1200bps ~ 115200bps)
• Control via AT commands (3GPP TS 27.007, 27.005, and SIMCOM enhanced AT commands)
• Supports SIM Application Toolkit: GSM 11.14 Release 99
• Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Band: GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
• Quad-band auto-search
• Compliant with GSM phase 2/2+
• Emitting Power:
  • Class 4 (2W @ GSM 850/EGSM 900 MHz)
  • Class 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS Connectivity:
  • GPRS multi-slot class 12 (default)
  • GPRS multi-slot class 1~12 (configurable)
• GPRS Data Feature:
  • Downlink speed: max 85.6kbps
  • Uplink speed: max 85.6kbps
  • Coding schemes: CS-1\CS-2\CS-3\CS-4
• Supports PAP (Password Authentication Protocol) for PPP connection
• Supports PBCCH
• Supports USSD

SMS

• Supports: MT/MO/CB/Text/PDU mode
• SMS storage: SIM card

Audio

• Voice encode/decode mode: Half Rate\Full Rate\Enhanced Full Rate\Adaptive Multi-Rate
• Supports echo cancellation
• Supports noise reduction

GNSS

• Receiver Type:
  • 33 tracking channels
  • 99 acquisition channels
  • GPS L1 C/A code
• Sensitivity:
  • Tracking: -165 dBm
  • Cold starts: -148 dBm
• Time-To-First-Fix:
  • Cold starts: 28s (typ.)
  • Warm starts: 26s
  • Hot starts: < 1s
• Accuracy:
  • Horizontal position: <2.5m CEP

Bluetooth

• Integrates AT commands
• Compliant with Bluetooth specification 3.0 + EDR
• Supports SPP, OPP, HFP/HSP, etc.

Misc

• Operating voltage: 5V
• Operating temperature: -40°C ~ 85°C
• Storage temperature: -45°C ~ 90°C
• Dimensions: 30.2mm x 65mm
