PiCAN FD Zero for Raspberry Pi Zero with 1A SMPS

SKU: SKP-0020
EAN / Barcode:
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis:
Angebotspreis72,29 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Auf Lager

Beschreibung

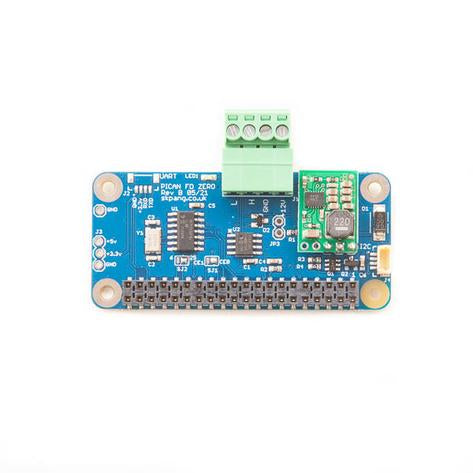

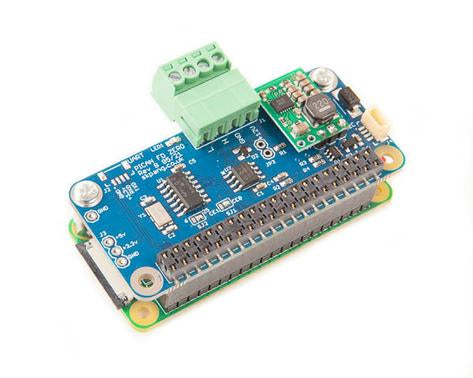

Dieses PiCAN FD Zero Board bietet CAN-Bus FD Fähigkeit für den Raspberry Pi Zero. Es verwendet den Microchip MCP2518FD CAN Controller mit MCP2562FD CAN Transceiver. Der Anschluss erfolgt über 4-polige Steckklemmen. CAN_H, CAN_L und +12v Versorgung für das Board und den Pi Zero. Auf dem Board befindet sich ein 1A SMPS, das den PiCAN FD und das Pi Zero Board mit Strom versorgt.

Der verbesserte CAN FD erweitert die Länge des Datenabschnitts auf bis zu 64 Bytes pro Frame und eine Datenrate von bis zu 8 Mbps.

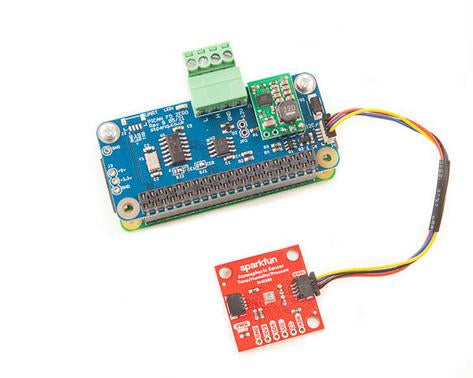

Pi Zero, Sensorplatine und Kabel nicht enthalten. Wir haben jedoch von Adafruit ein Board im Sortiment, welches ihr über das Qwiic Kabel ebenfalls anschließen könnt.

Merkmale

  • Microchip MCP2518FD CAN-Steuerung
  • Microchip MCP2562FD CAN-Transceiver
  • Arbitrierungs-Bitrate bis zu 1Mbps
  • Daten-Bitrate bis zu 8Mbps
  • CAN FD Controller-Modi
  • Gemischter CAN 2.0B- und CANFD-Modus
  • CAN 2.0B-Betrieb
  • Entspricht ISO 11898-1:2015
  • Hochgeschwindigkeits-SPI-Schnittstelle
  • 4-Wege-Steckklemme für CAN und Strom
  • 120Ω Abschlusswiderstand bereit
  • LED-Anzeige (GPIO 22)
  • SocketCAN-Treiber, erscheint in der Anwendung als can0
  • Unterbrechung RX auf GPIO25 oder GPIO6
  • Qwiic (I2C) Anschluss für zusätzliche Sensoren
  • 1A SMPS 6v bis 20v Eingangsbereich

Dokumente

English description

This PiCAN FD Zero board provide CAN-Bus FD capability for the Raspberry Pi Zero. It uses the Microchip MCP2518FD CAN controller with MCP2562FD CAN transceiver. Connection are made via 4way plug in terminal. CAN_H, CAN_L and +12v supply for the board and the Pi Zero. On board is a 1A SMPS which supplies power to the PiCAN FD and Pi Zero board.

The improved CAN FD extends the length of the data section to up to 64 bytes per frame and a data rate of up to 8 Mbps.

Pi Zero, sensor board and cable not included. However, we have a board from Adafruit in our range which you can also connect via the Qwiic cable

Features

  • Microchip MCP2518FD CAN Controller
  • Microchip MCP2562FD CAN transceiver
  • Arbitration Bit Rate up to 1Mbps
  • Data Bit Rate up to 8Mbps
  • CAN FD Controller modes
  • Mixed CAN 2.0B and CANFD mode
  • CAN 2.0B mode
  • Conforms to ISO 11898-1:2015
  • High speed SPI Interface
  • 4 way plug-in terminal for CAN and power
  • 120Ω terminator ready
  • LED indicator (GPIO 22)
  • SocketCAN driver, appears as can0 to application
  • Interrupt RX on GPIO25 or GPIO6
  • Qwiic (I2C) connector for extra sensors
  • 1A SMPS 6v to 20v input range

Documents
