Description
Adafruit Universal Thermocouple Amplifier MAX31856 Breakout
Thermoelemente sind sehr empfindlich und erfordern einen guten Verstärker mit einer Kältekompensationsreferenz sowie Berechnungen zur Behandlung von Nichtlinearitäten. Lange Zeit haben wir unser MAX31855K Breakout empfohlen, das hervorragend funktioniert, aber nur für Thermoelemente vom Typ K geeignet ist. Jetzt freuen wir uns, einen großartigen neuen Thermoelement-Verstärker/Wandler anbieten zu können, der mit so gut wie jedem Thermoelementtyp umgehen kann und sogar die Möglichkeit bietet, Sie zu benachrichtigen, wenn die Temperatur außerhalb des Bereichs liegt oder ein Fehler auftritt. Sehr schick!
Dieser Konverter kommuniziert über 4-Draht-SPI und kann mit jedem K-, J-, N-, R-, S-, T-, E- oder B-Typ-Thermoelement verbunden werden.
Dieses Breakout erledigt alles für Sie und kann leicht mit jedem Mikrocontroller verbunden werden, auch mit einem ohne Analogeingang. Dieses Breakout-Board enthält den Chip selbst, einen 3,3-V-Regler und eine Pegelverschiebungsschaltung, alles zusammengebaut und getestet. Sie wird mit einer 2-poligen Klemmenleiste (für den Anschluss an das Thermoelement) und einer Stiftleiste (zum Anschluss an ein Breadboard oder Perfboard) geliefert. Wir haben sogar Inline-Widerstände und einen Filterkondensator eingebaut, um die Stabilität zu verbessern, wie von Maxim empfohlen. Passt hervorragend zu unserem 1m-Thermoelement vom Typ K oder zu jedem anderen Thermoelement!
- Funktioniert mit jedem Thermoelement vom Typ K, J, N, R, S, T, E oder B
- Ausgabe von -210°C bis +1800°C in einer Auflösung von 0,0078125° - beachten Sie, dass viele Thermoelemente je nach Temperatur und Typ eine Genauigkeit von ±2°C bis - - ±6°C oder schlechter aufweisen, so dass die Auflösung viel besser ist als die Genauigkeit!
- Interne Temperaturanzeige
- 3,3 bis 5 V Spannungsversorgung und Logikpegel kompatibel!
- SPI-Daten erfordern 4 beliebige digitale I/O-Pins
Bitte beachten Sie: Dies beinhaltet kein Thermoelement! Außerdem sind die Klemmenblöcke, die mit Ihrem Produkt geliefert werden, möglicherweise blau oder schwarz.
Sehen Sie sich unser Tutorial für Schaltpläne, Dateien, Software und mehr an!
- EagleCAD PCB Dateien, Datenblätter, Fritzing Objekt und mehr im Tutorial!
- Produkt-Abmessungen: 25.0mm x 22.0mm x 3.0mm / 1.0" x 0.9" x 0.1"
- Produktgewicht: 3.5g / 0.1oz
Adafruit Universal Thermocouple Amplifier MAX31856 Breakout
Thermocouples are very sensitive, requiring a good amplifier with a cold-compensation reference, as well as calculations to handle any non-linearities. For a long time we've suggested our MAX31855K breakout, which works great but is only for K-type thermocouples. Now we're happy to offer a great new thermocouple amplifier/converter that can handle just about any type of thermocouple, and even has the ability to give you notification when the temperature goes out of range, or a fault occurs. Very fancy!
This converter communicates over 4-wire SPI and can interface with any K, J, N, R, S, T, E, or B type thermocouple.

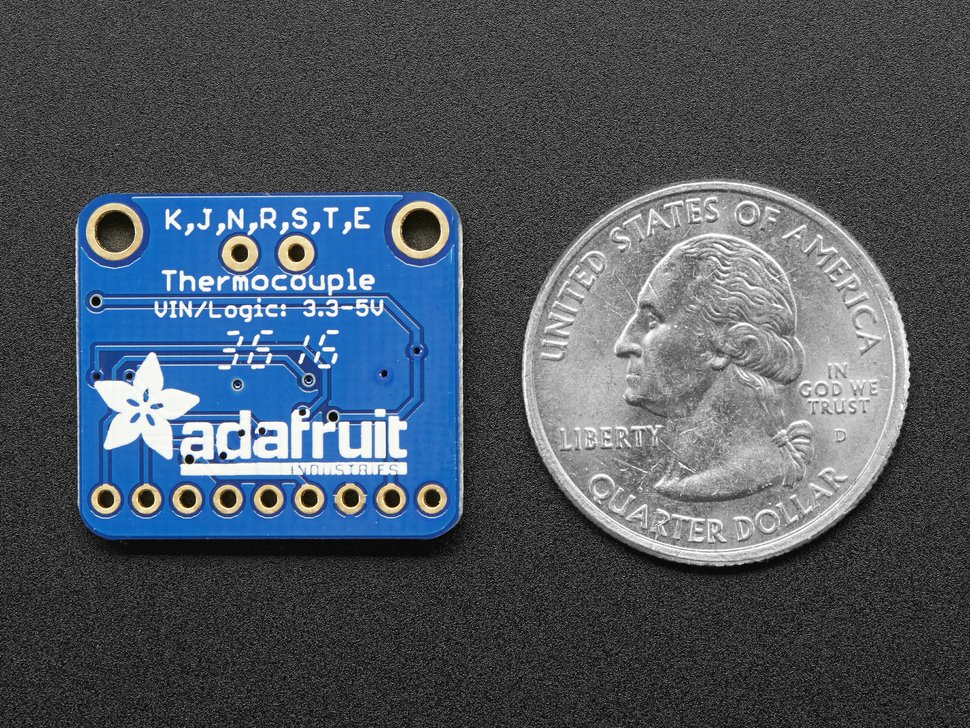

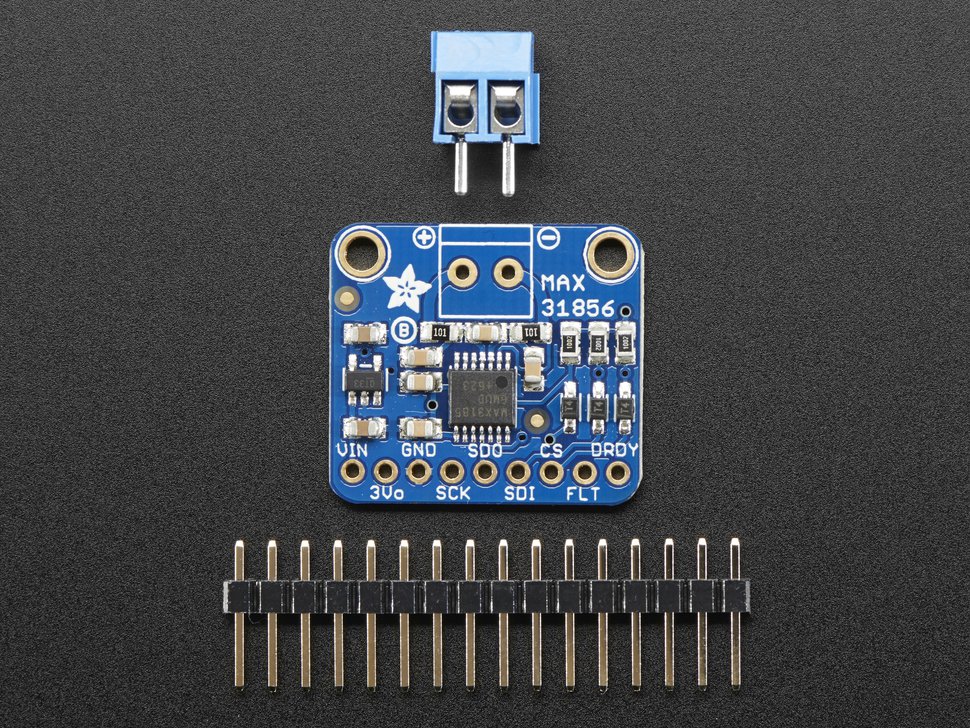

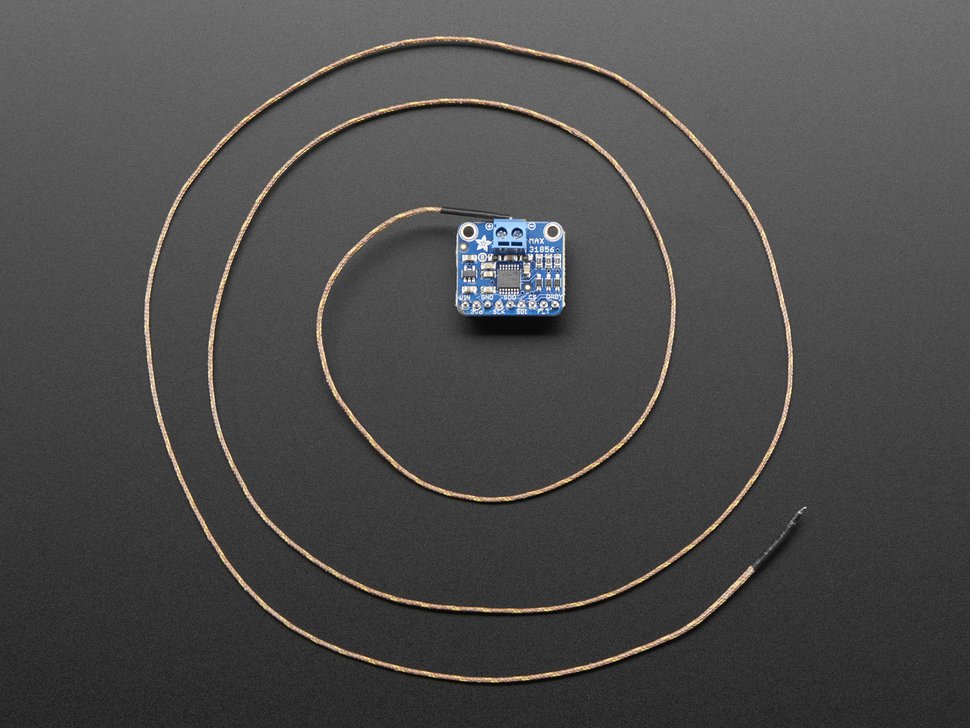

This breakout does everything for you, and can be easily interfaced with any microcontroller, even one without an analog input. This breakout board has the chip itself, a 3.3V regulator and level shifting circuitry, all assembled and tested. Comes with a 2 pin terminal block (for connecting to the thermocouple) and pin header (to plug into any breadboard or perfboard). We even added inline resistors and a filter capacitor on-board for better stability, as recommended by Maxim. Goes great with our 1m K-type thermocouple or any other thermocouple, really!
- Works with any K, J, N, R, S, T, E, or B type thermocouple
- -210°C to +1800°C output in 0.0078125° resolution - note that many thermocouples have about ±2°C to ±6°C accuracy or worse depending on the temperature and type, so the resolution will be a lot better than the accuracy!
- Internal temperature reading
- 3.3 to 5v power supply and logic level compliant!
- SPI data requires any 4 digital I/O pins
Please note: this does not include a thermocouple! Also, the terminal blocks included with your product may be blue or black.
Check out our tutorial for wiring diagrams, files, software and more!
- EagleCAD PCB files, datasheets, Fritzing object and more in the tutorial!
- Product Dimensions: 25.0mm x 22.0mm x 3.0mm / 1.0" x 0.9" x 0.1"
- Product Weight: 3.5g / 0.1oz
