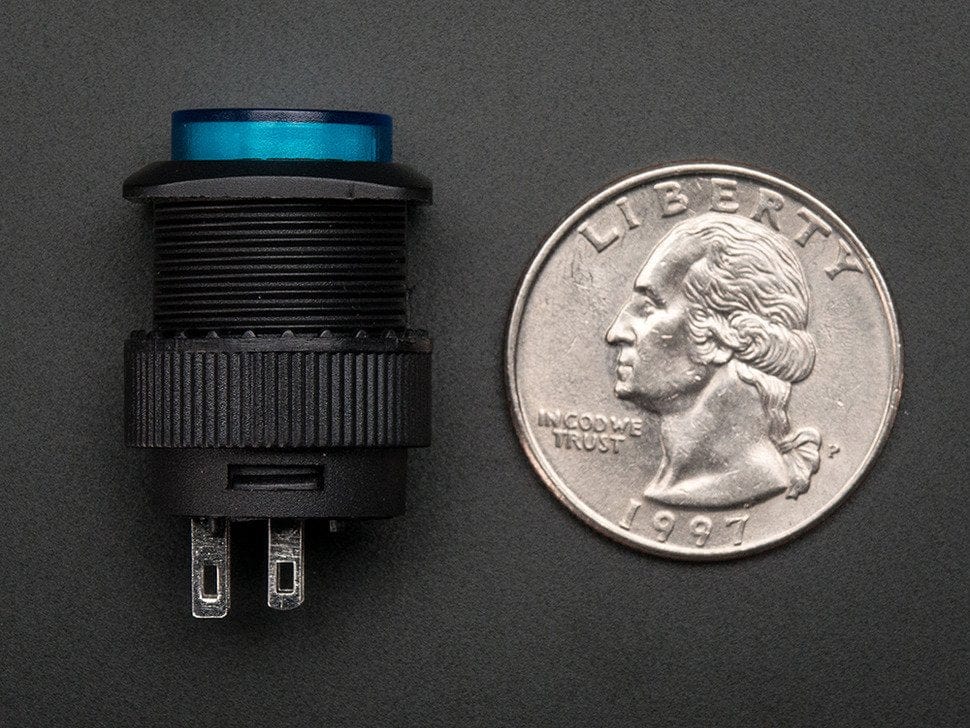

16mm Illuminated Pushbutton - Blue Latching On/Off Switch

SKU: TPH-102792
EAN / Barcode:
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis:
Angebotspreis2,69 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Auf Lager

Beschreibung

Ein Schalter ist ein Schalter und eine LED ist eine LED, aber dieser LED-beleuchtete Knopf ist eine schöne Kombination aus beidem!

Es handelt sich um einen mittelgroßen Taster, der groß genug ist, um ihn leicht zu drücken, aber nicht so groß, dass er auf der Projekttafel im Weg ist. Er verfügt über eine eingebaute LED, die unabhängig von der Schalterfunktion gesteuert werden kann - entweder zur Anzeige oder einfach nur, um gut auszusehen.

Hinweis: Kabel nicht enthalten

Das Gehäuse ist aus schwarzem Kunststoff mit einer eingebauten LED. Es gibt zwei Kontakte für den Taster und zwei Kontakte für die LED, einer mit + und einer mit - gekennzeichnet. Die Vorwärtsspannung der LED beträgt etwa 3 V. Schließen Sie daher einen 220- bis 1000-Ohm-Widerstand in Reihe an Ihr 3-V-Netzteil oder höher an, so wie Sie es mit jeder anderen LED tun würden.

Diese spezielle Taste hat ein blaues Gehäuse und eine blaue LED und ist rastend ein/aus. Die beiden Schaltkontakte sind entweder verbunden oder getrennt. Wenn du den Knopf drückst, schalten sie von einem zum anderen, wie ein Ein-Aus-Schalter. Die LED ist von der Taste getrennt, so dass man sie aufleuchten lassen kann, wenn sie an ist, wenn sie aus ist, immer leuchtet, usw.

Technische Einzelheiten

  • Schaltleistung: 1,5A 250VAC
  • Maximale Abmessungen: 18,06 mm x 18 mm x 29,4 mm
  • Abmessungen des Schafts: 14,89 mm x 15,56 mm x 18,7 mm
  • Knopfhöhe: 5mm
  • Höhe der gedrückten Taste: 3,5 mm
  • Gewicht: 4,6 g









    English Description

    A switch is a switch, and an LED is an LED, but this LED illuminated button is a lovely combination of both!

    It's a medium-sized button, large enough to press easily but not too big that it gets in the way of your project panel. It has a built-in LED that can be controlled separately from the switch action - either to indicate or just to look good.

    Note: Cables not included

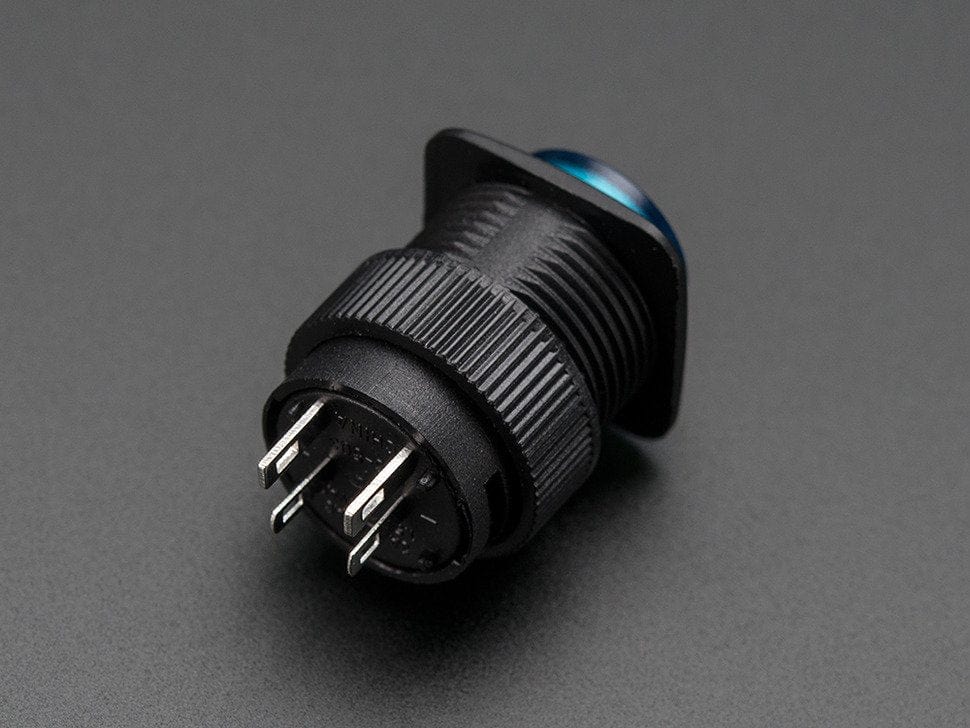

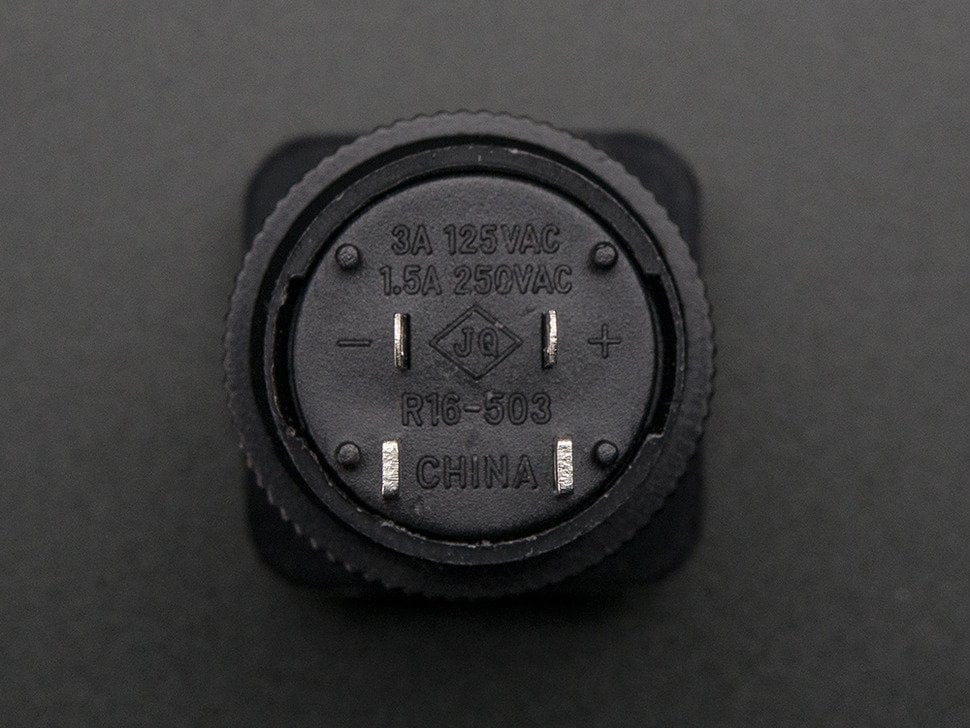

    The body is black plastic with an LED built inside. There are two contacts for the button and two contacts for the LED, one marked + and one -. The forward voltage of the LED is about 3V so connect a 220 to 1000 ohm resistor in series just as you would with any other LED to your 3V or higher power supply.

    This particular button has a blue body and LED and is latching on/off. The two switch contacts are either connected or disconnected. When you push the button they will switch from one to the other, like an on-off switch. The LED is separated from the button, so you can make it light up when on, light up when off, always lit, etc.

    Technical details

    • Switch Rating: 1.5A 250VAC
    • Max Dimensions: 18.06mm x 18mm x 29.4mm
    • Shaft Dimensions: 14.89mm x 15.56mm x 18.7mm
    • Button Height: 5mm
    • Button Height Depressed: 3.5mm
    • Weight: 4.6g
