Feather ist das neue Entwicklungsboard von Adafruit, und wie sein Namensvetter ist es dünn, leicht und lässt dich fliegen! Adafruit hat Feather entwickelt, um einen neuen Standard für tragbare Mikrocontroller-Kerne zu setzen.

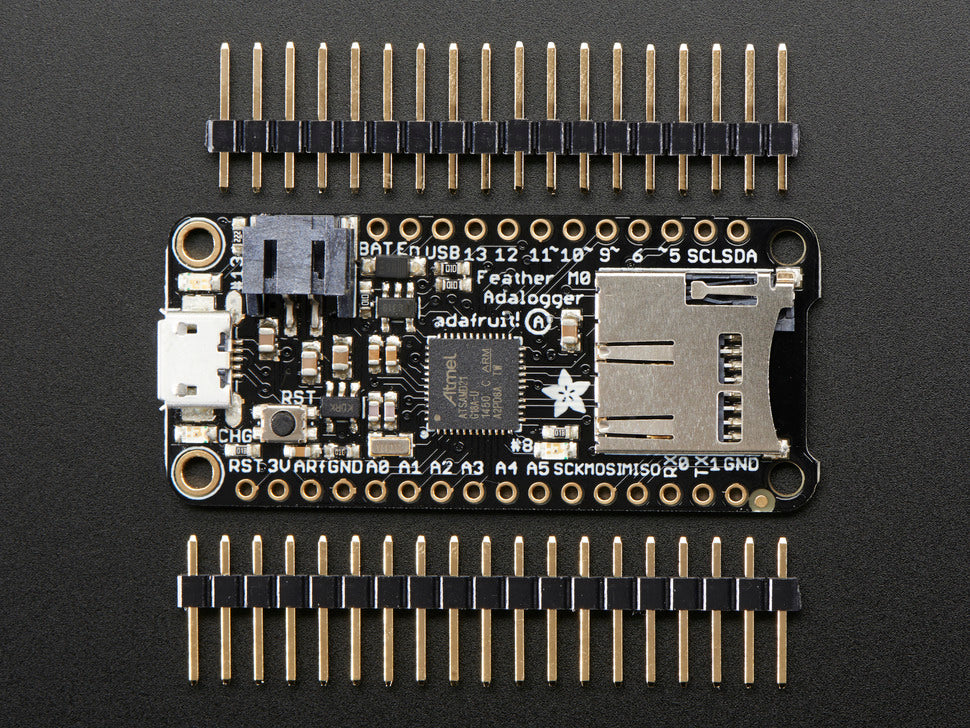

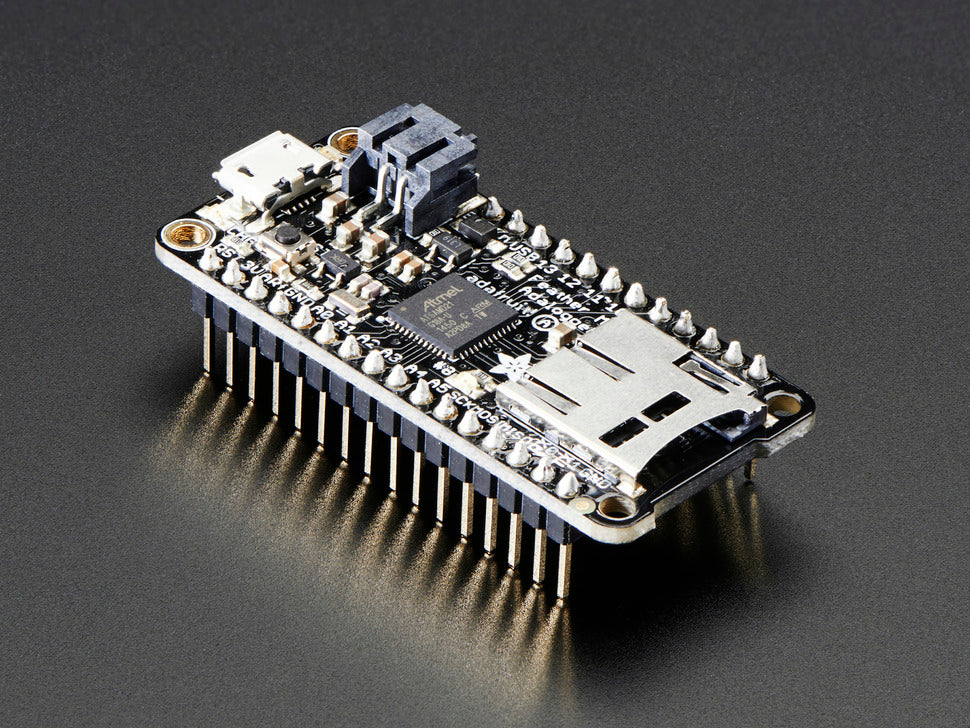

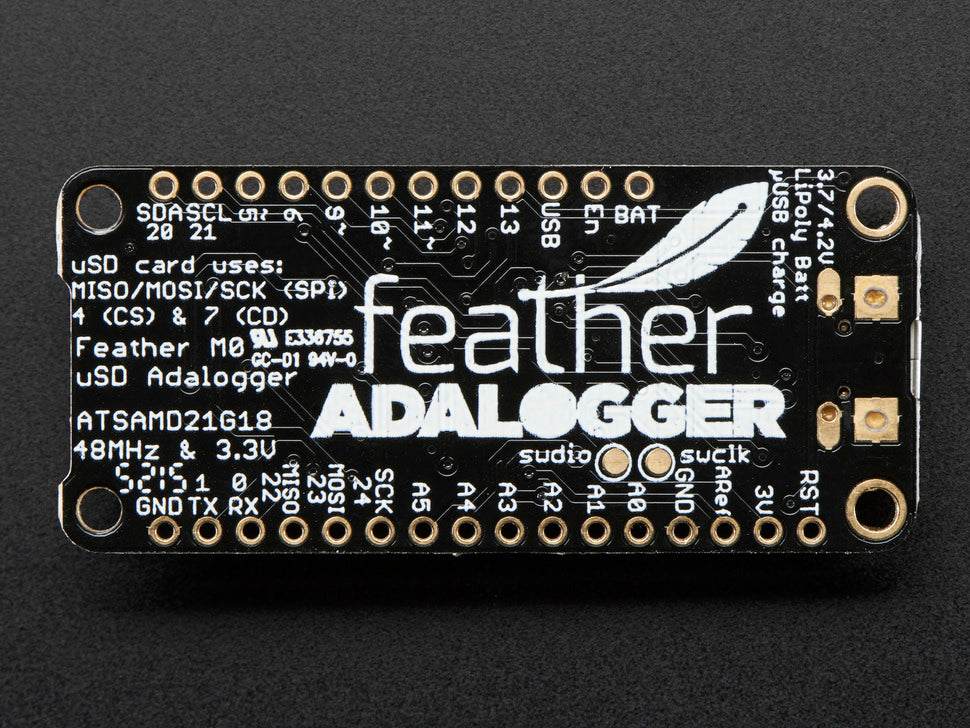

Dies ist der Adafruit Feather M0 Adalogger - Adafruits Version eines "all-in-one" Cortex M0 Datenloggers (oder Datenlesers) mit eingebautem USB und Batterieladung. Es ist ein Adafruit Feather M0 mit einem microSD-Halter, bereit zu rocken!

Das Herzstück des Feather M0 ist ein ATSAMD21G18 ARM Cortex M0 Prozessor, getaktet mit 48 MHz und 3,3V Logik, der gleiche, der auch im neuen Arduino Zero verwendet wird. Dieser Chip hat satte 256K FLASH (8x mehr als der Atmega328 oder 32u4) und 32K RAM (16x so viel)! Dieser Chip hat einen eingebauten USB-Anschluss, so dass er USB-zu-Seriell-Programmier- und Debug-Fähigkeiten besitzt, ohne dass ein FTDI-ähnlicher Chip erforderlich ist.

Um die Verwendung für tragbare Projekte zu erleichtern, haben wir einen Anschluss für einen unserer 3,7-V-Lithium-Polymer-Akkus und eine integrierte Ladefunktion eingebaut. Sie brauchen keine Batterie, das Gerät läuft problemlos direkt über den Micro-USB-Anschluss. Wenn du aber einen Akku hast, kannst du ihn mitnehmen und dann zum Aufladen an den USB-Anschluss anschließen. Der Feather schaltet automatisch auf USB-Strom um, wenn dieser verfügbar ist. Außerdem haben wir die Batterie über einen Teiler mit einem analogen Pin verbunden, so dass Sie die Batteriespannung messen und überwachen können, um zu erkennen, wann Sie eine Aufladung benötigen.

Hier sind ein paar praktische Spezifikationen! Wie alle Feather M0's erhalten Sie:

• Maße 2.0" x 0.9" x 0.28" (51mm x 23mm x 8mm) ohne eingelötete Header
• Leicht wie eine (große?) Feder - 5,3 Gramm
• ATSAMD21G18 @ 48MHz mit 3,3V Logik/Stromversorgung
• 256KB FLASH + 32KB RAM
• Kein EEPROM
• 3,3V-Regler mit 500mA Spitzenstromausgang
• Native USB-Unterstützung, mit USB-Bootloader und Debugging über die serielle Schnittstelle
• Sie erhalten außerdem eine Vielzahl von Pins - 20 GPIO-Pins
• Hardware Seriell, Hardware I2C, Hardware SPI Unterstützung
• 8 x PWM-Anschlüsse
• 10 x analoge Eingänge
• 1 x 10-bit Analogausgang (DAC)
• Eingebautes 100mA Lipoly-Ladegerät mit Ladestatusanzeige-LED
• Pin #13 rote LED für allgemeine Blinkfunktion
• Power/Enable-Pin
• 4 Befestigungslöcher
• Reset-Taste

Der Feather M0 Adalogger nutzt den verbleibenden Platz für eine MicroSD-Karte und eine grüne LED:

• Pin #8 grüne LED für Ihr Blinkvergnügen
• MicroSD-Kartenhalter zum Hinzufügen von beliebig viel Speicherplatz zum Lesen oder Schreiben.

Wird komplett zusammengebaut und getestet, mit einem USB-Bootloader, der eine schnelle Nutzung mit der Arduino IDE ermöglicht. Wir haben auch einige Anschlussstecker beigelegt, damit du ihn einlöten und an ein lötfreies Breadboard anschließen kannst. Lipoly-Akku, MicroSD-Karte und USB-Kabel nicht im Lieferumfang enthalten (aber wir haben viele Optionen im Shop, wenn Sie möchten!)

Technische Details

• 22,8mm x 51,6mm x 8mm / 0,9" x 2,0" x 0,28"
• Gewicht: 5.3g







English Description

Feather is the new development board from Adafruit, and like its namesake it is thin, light, and lets you fly! Adafruit designed Feather to be a new standard for portable microcontroller cores.

This is the Adafruit Feather M0 Adalogger - Adafruits take on an 'all-in-one' Cortex M0 datalogger (or data-reader) with built in USB and battery charging. Its an Adafruit Feather M0 with a microSD holder ready to rock!

At the Feather M0's heart is an ATSAMD21G18 ARM Cortex M0 processor, clocked at 48 MHz and at 3.3V logic, the same one used in the new Arduino Zero. This chip has a whopping 256K of FLASH (8x more than the Atmega328 or 32u4) and 32K of RAM (16x as much)! This chip comes with built in USB so it has USB-to-Serial program & debug capability built in with no need for an FTDI-like chip.

To make it easy to use for portable projects, we added a connector for any of our 3.7V Lithium polymer batteries and built in battery charging. You don't need a battery, it will run just fine straight from the micro USB connector. But, if you do have a battery, you can take it on the go, then plug in the USB to recharge. The Feather will automatically switch over to USB power when its available. We also tied the battery thru a divider to an analog pin, so you can measure and monitor the battery voltage to detect when you need a recharge.

Here's some handy specs! Like all Feather M0's you get:

• Measures 2.0" x 0.9" x 0.28" (51mm x 23mm x 8mm) without headers soldered in
• Light as a (large?) feather - 5.3 grams
• ATSAMD21G18 @ 48MHz with 3.3V logic/power
• 256KB of FLASH + 32KB of RAM
• No EEPROM
• 3.3V regulator with 500mA peak current output
• USB native support, comes with USB bootloader and serial port debugging
• You also get tons of pins - 20 GPIO pins
• Hardware Serial, hardware I2C, hardware SPI support
• 8 x PWM pins
• 10 x analog inputs
• 1 x 10-bit analog output (DAC)
• Built in 100mA lipoly charger with charging status indicator LED
• Pin #13 red LED for general purpose blinking
• Power/enable pin
• 4 mounting holes
• Reset button

The Feather M0 Adalogger uses the extra space left over to add MicroSD + a green LED:

• Pin #8 green LED for your blinking pleasure
• MicroSD card holder for adding as much storage as you could possibly want, for reading or writing.

Comes fully assembled and tested, with a USB bootloader that lets you quickly use it with the Arduino IDE. We also toss in some header so you can solder it in and plug into a solderless breadboard. Lipoly battery, MicroSD card and USB cable not included (but we do have lots of options in the shop if you'd like!)

Technical Details
