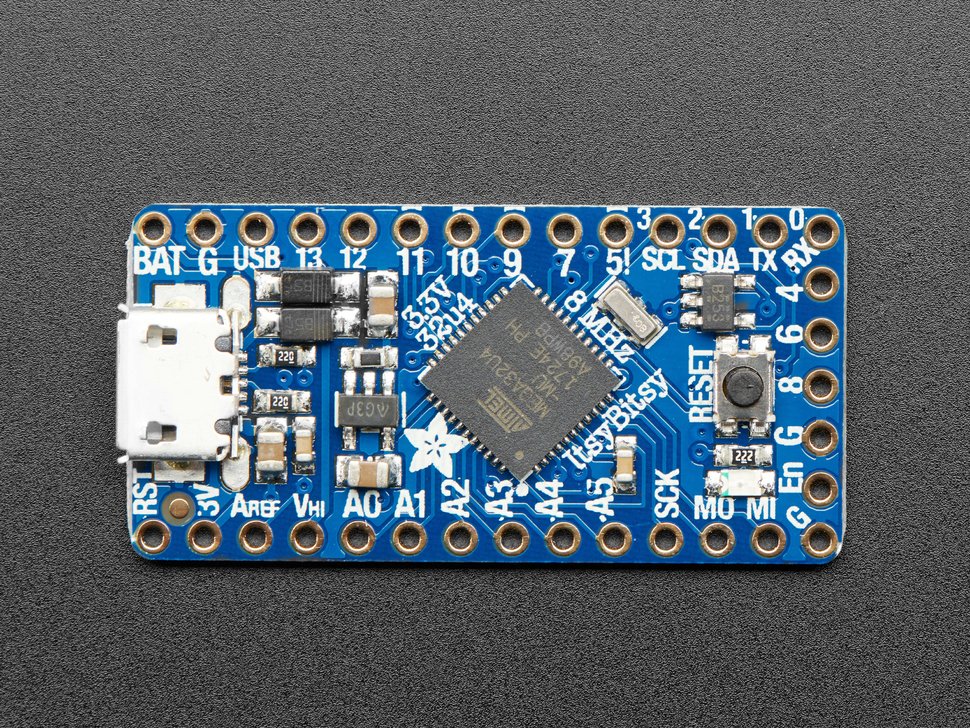

Adafruit ItsyBitsy 32u4 - 3V 8MHz

Was ist kleiner als eine Feder, aber größer als ein Trinket? Es ist ein Itsy Bitsy! Klein, leistungsstark, Arduino-kompatibel - dieses Mikrocontroller-Board ist perfekt, wenn Sie etwas sehr Kompaktes, aber dennoch mit einer Menge Pins wollen.

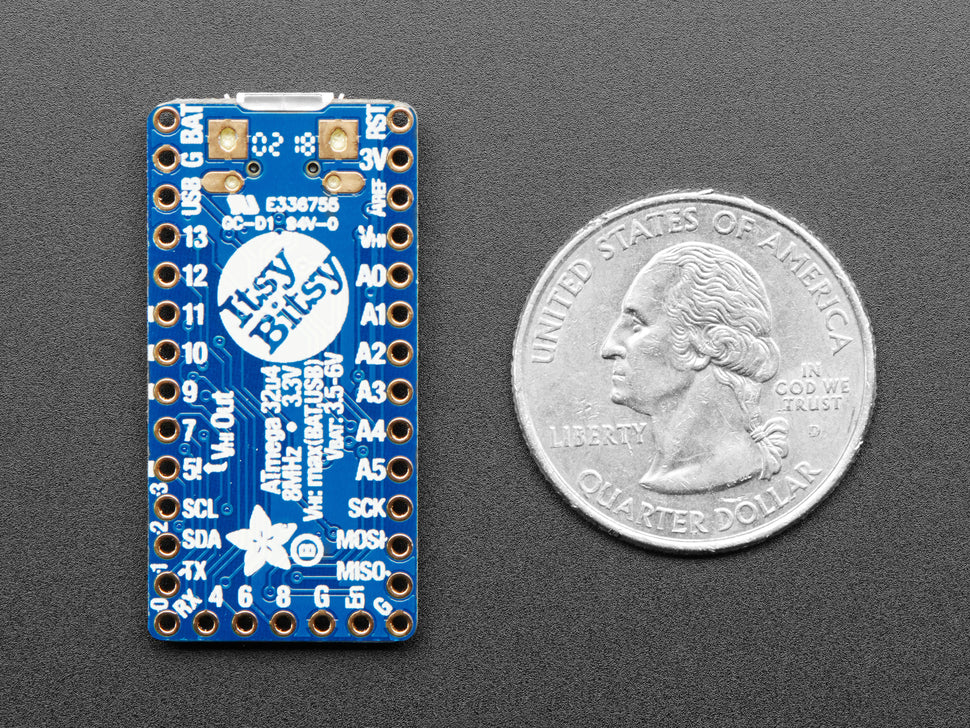

Itsy Bitsy ist nur 1,4" lang und 0,7" breit, hat aber 6 Power-Pins, 6 analoge und digitale Pins und 17 digitale Pins. Es bietet viele der gleichen Möglichkeiten wie ein Arduino UNO oder Feather 32u4. Es ist also großartig, wenn Sie einen Prototyp auf einem größeren Arduino fertiggestellt haben und das Projekt viel kleiner machen wollen.

Der Itsy Bitsy 32u4 3V 8MHz verwendet den Atmega32u4-Chip, den gleichen Kernchip wie im Arduino Leonardo und auch den gleichen Chip, den wir in unserem Feather 32u4 verwenden. Er läuft sogar mit der gleichen Spannung und Geschwindigkeit wie der Feather 32u4. Sie werden sich also freuen zu hören, dass Itsy Bitsy nicht nur mit der Arduino IDE programmierbar ist, wie Sie es bereits eingerichtet haben, sondern dass eine große Anzahl von Projekten sofort funktionieren wird!

Wir empfehlen das Itsy Bitsy als Upgrade vom Pro Trinket 3V, da es über natives USB verfügt, so dass es mit allen Computern funktioniert, sowie über serielles USB-Debugging und einen zuverlässigeren Bootloader. Sie können sogar den Pro Trinket LiPo-Rucksack mit diesem Board verwenden, um einen wiederaufladbaren Akku hinzuzufügen.

Wir haben zwei spezielle Pins auf der 3V-Version dieses Boards. Es gibt einen VHigh-Pin, dieser Pin ist ein Power-Pin, dessen Spannung die höhere von VBAT und VUSB ist. Wir haben auch den digitalen #5-Pin auf diesem Board besonders gemacht, er wird mit einem Level-Shifter verbunden, so dass er nur ein Ausgang ist, aber der Ausgang ist diese 'hohe Logik'. Das bedeutet, wenn Sie NeoPixels, ein wählerisches Servo oder eine LED mit hoher Dropout-Spannung von diesem Board aus ansteuern wollen und einen Ausgang mit 5V-Logikpegel wünschen, sollten Sie diesen Pin verwenden!

Hier sind einige praktische Spezifikationen:

• ATmega32u4 onboad Chip im QFN-Gehäuse
• 3,3V Spannung und Logik, 8 MHz Taktrate, 2KB RAM und 28K FLASH
• USB-Bootloader mit schöner LED-Anzeige, AVR109-kompatibel (wie Flora, Feather 32u4, Leonardo, etc.)
• Micro-USB-Buchse für Stromversorgung, USB-Upload und Debugging, Sie können es in eine Box stecken oder mit Klebeband befestigen und jedes Micro-USB-Kabel verwenden, wenn Sie neu programmieren wollen.
• Kann als USB-HID-Tastatur, -Maus, -MIDI oder einfaches serielles USB-'CDC'-Gerät betrieben werden (Standard)
• Integrierter 3,3-V-Stromregler mit 500 mA Ausgangsleistung und extrem niedrigem Dropout. Bis zu 6V Eingangsspannung, Verpolungsschutz, Thermo- und Strombegrenzungsschutz.
• Spezieller Vhigh-Ausgangspin liefert die höhere Spannung von VBAT oder VUSB, um NeoPixels, Servos und andere Hochstromgeräte zu betreiben. Digitaler 5-Pegel-verschobener Ausgang für Hochspannungs-Logikpegel-Ausgang.
• Stromversorgung entweder über USB oder einen externen Ausgang (z.B. eine Batterie) am VBAT-Pin - es wird automatisch umgeschaltet
• On-board rote Pin #13 LED
• 23 GPIO insgesamt - 6 analoge Eingänge, 1x SPI-Port, 1x I2C-Port, 1x Hardware Serial Port und 10 weitere GPIO, davon 4 mit PWM
• Kann NeoPixels ansteuern, mit Sensoren, Servos usw. verbinden
• Reset-Taster für den Einstieg in den Bootloader oder Neustart des Programms.

Zusätzliche Informationen

• Datenblatt
• Produktabmessungen: 35.0mm x 17.0mm x 4.2mm / 1.4" x 0.7" x 0.2"

• Produktgewicht: 2.7g / 0.1oz

Sobald die Header installiert sind, können sie in 0,6" breite Sockel eingebaut werden



Adafruit ItsyBitsy 32u4 - 3V 8MHz

What's smaller than a feather, but bigger than a Trinket? It's an Itsy Bitsy! Small, powerful, Arduino-compatible - this microcontroller board is perfect if you want something very compact, but still with a lot of pins.

Itsy Bitsy is only 1.4" long and 0.7" wide, but has 6 power pins, 6 analog and digital pins, and 17 digital pins. It offers many of the same capabilities as an Arduino UNO or Feather 32u4. So it's great if you've completed a prototype on a larger Arduino and want to make the project much smaller.

The Itsy Bitsy 32u4 3V 8MHz uses the Atmega32u4 chip, the same core chip as in the Arduino Leonardo and also the same chip we use in our Feather 32u4. It even runs at the same voltage and speed as the Feather 32u4. So you'll be happy to hear that Itsy Bitsy is not only programmable with the Arduino IDE as you've already set it up, but that a wide variety of projects will work right out of the box!

We recommend the Itsy Bitsy as an upgrade from the Pro Trinket 3V because it has native USB so it will work with all computers, as well as USB serial debugging and a more reliable bootloader. You can even use the Pro Trinket LiPo backpack with this board to add a rechargeable battery.

We have two special pins on the 3V version of this board. There is a VHigh pin, this pin is a power pin whose voltage is the higher of VBAT and VUSB. We also made the digital #5 pin on this board special, it is connected to a level shifter, so it is only an output, but the output is this 'high logic'. That means if you want to drive NeoPixels, a picky servo, or a high dropout voltage LED from this board and want a 5V logic level output, you should use this pin!

Here are some practical specifications:

- ATmega32u4 onboad chip in QFN package.
- 3.3V voltage and logic, 8 MHz clock speed, 2KB RAM and 28K FLASH
- USB bootloader with nice LED display, AVR109 compatible (like Flora, Feather 32u4, Leonardo, etc.)
- Micro USB socket for power supply, USB upload and debugging, you can put it in a box or fix it with tape and use any micro USB cable when you want to reprogram.
- Can operate as a USB HID keyboard, mouse, MIDI or simple USB serial 'CDC' device (default).
- Built-in 3.3V current regulator with 500mA output power and ultra-low dropout. Up to - 6V input voltage, reverse polarity protection, thermal and current limit protection.
- Special Vhigh output pin provides the higher voltage of VBAT or VUSB to drive NeoPixels, servos and other high current devices. Digital 5-level shifted output for high voltage logic level output.
- Powered by either USB or an external output (such as a battery) on the VBAT pin - it will automatically switch over.
- On-board red pin #13 LED
- 23 GPIO in total - 6 analog inputs, 1x SPI port, 1x I2C port, 1x hardware serial port and - 10 other GPIO, 4 of them with PWM
- Can drive NeoPixels, connect to sensors, servos, etc.
- Reset button for entering the bootloader or restarting the program.

Additional information

- Datasheet
- Product dimensions: 35.0mm x 17.0mm x 4.2mm / 1.4" x 0.7" x 0.2"
- Product weight: 2.7g / 0.1oz

Once the headers are installed, they can be installed in 0.6" wide sockets
