BESCHREIBUNG

Der LIS3DH ist ein sehr beliebter Drei-Achsen-Beschleunigungsmesser mit geringem Stromverbrauch. Er ist preisgünstig, hat aber so ziemlich alle Extras, die man sich von einem Beschleunigungssensor wünschen kann:

• Dreiachsige Abtastung, 10-Bit-Präzision
• ±2g/±4g/±8g/±16g wählbare Skalierung
• Sowohl I2C (2 mögliche Adressen) als auch SPI-Schnittstellenoptionen
• Interrupt-Ausgang
• Mehrere Datenratenoptionen von 1 Hz bis 5 Khz
• Geringe Stromaufnahme von nur 2uA (nur der Chip selbst, ohne unterstützende Schaltungen)
• Tap-, Double-Tap-, Orientierungs- und Freefall-Erkennung
• 3 zusätzliche ADC-Eingänge, die über I2C ausgelesen werden können

Zu all dem hat Adafruit noch Folgendes hinzugefügt:

3,3V-Regler + Level-Shifting, so dass Sie sicher mit jedem Arduino oder Mikrocontroller verwenden können, ohne dass ein externer Level-Shifter erforderlich ist!
Adafruit hat diesen Beschleunigungssensor immer wieder in Teardowns von kommerziellen Produkten gesehen und dachte sich, wenn es der am häufigsten verwendete Beschleunigungssensor ist, dann ist es ein Breakout-Board wert!

Dieser Sensor kommuniziert über I2C oder SPI (unser Bibliothekscode unterstützt beides), so dass man ihn mit einer Reihe anderer Sensoren auf dem gleichen I2C-Bus teilen kann. Es gibt einen Adressauswahl-Pin, so dass sich zwei Beschleunigungssensoren einen I2C-Bus teilen können.

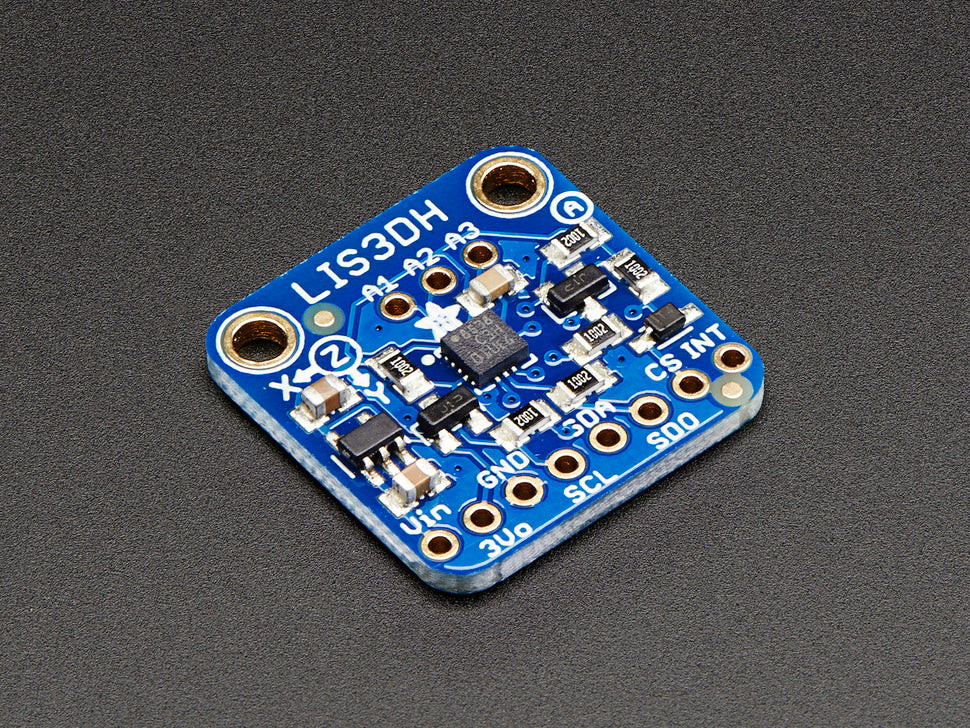

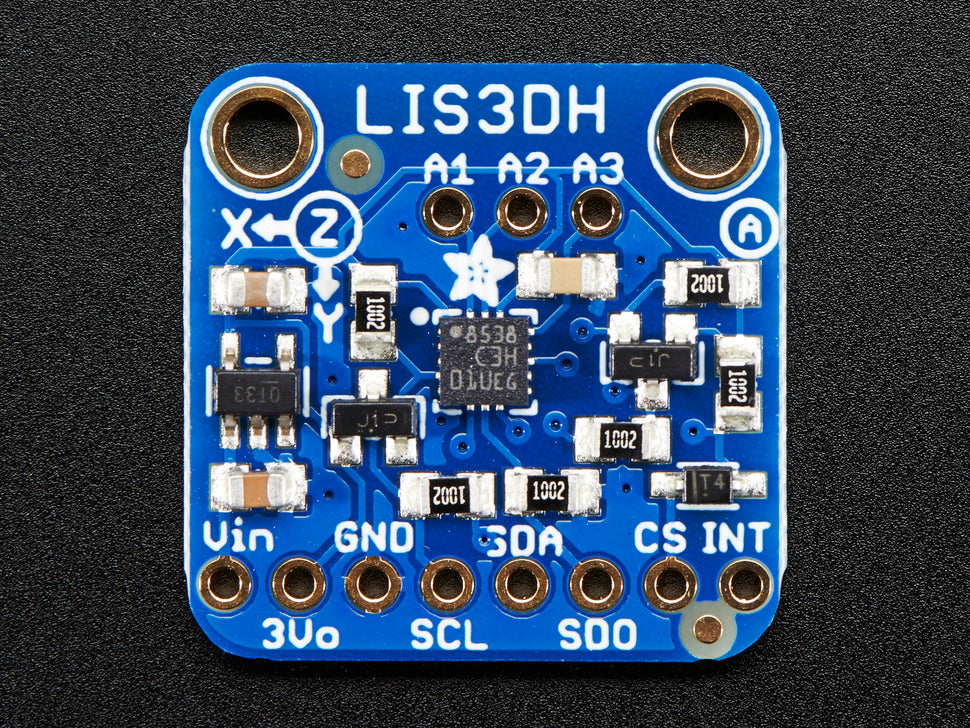

Damit du schnell loslegen kannst, hat Adafruit ein Breakout-Board für diesen kleinen Kerl entwickelt. Da es sich um einen 3V-Sensor handelt, wurde ein Low-Dropout-3,3V-Regler und eine Level-Shifting-Schaltung auf der Platine integriert. Das bedeutet, dass er vollkommen sicher mit 3V oder 5V Strom und Logik betrieben werden kann. Er ist vollständig montiert und getestet. Wird mit einem Stück 0,1"-Standardstecker geliefert, falls Sie es mit einem Breadboard oder Perfboard verwenden möchten. Zwei 2,5 mm (0,1") Montagelöcher für eine einfache Befestigung.

TECHNISCHE EINZELHEITEN

• Abmessungen: 20.62mm x 20.32mm x 2.6mm / 0.8" x 0.8" x 0.1"
• Gewicht: 1,5g

DESCRIPTION

The LIS3DH is a very popular low power triple-axis accelerometer. It's low-cost, but has just about every 'extra' you'd want in an accelerometer:

• Three axis sensing, 10-bit precision
• ±2g/±4g/±8g/±16g selectable scaling
• Both I2C (2 possible addresses) and SPI interface options
• Interrupt output
• Multiple data rate options 1 Hz to 5Khz
• As low as 2uA current draw (just the chip itself, not including any supporting circuitry)
• Tap, Double-tap, orientation & freefall detection
• 3 additional ADC inputs you can read over I2C

To all that, Adafruit also added:

3.3V regulator + level shifting, so you can safely use with any Arduino or microcontroller without the need for an external level shifter!
Adafruit kept seeing this accelerometer in teardowns of commercial products and figured that if it's the most-commonly used accelerometer, its worth having a breakout board!

This sensor communicates over I2C or SPI (our library code supports both) so you can share it with a bunch of other sensors on the same I2C bus. There's an address selection pin so you can have two accelerometers share an I2C bus.

To get you going fast, Adafruit spun up a breakout board for this little guy. Since it's a 3V sensor, they add a low-dropout 3.3V regulator and level shifting circuitry on board. That means its perfectly safe for use with 3V or 5V power and logic. It's fully assembled and tested. Comes with a bit of 0.1" standard header in case you want to use it with a breadboard or perfboard. Two 2.5mm (0.1") mounting holes for easy attachment.

TECHNICAL DETAILS
