BESCHREIBUNG
Es ist 22 Uhr, wissen Sie, wo Ihr Raspberry Pi ist? Wenn du diesen GPS HAT hättest, wüsstest du es! Dieser neue HAT von Adafruit fügt unser berühmtes Ultimate GPS hinzu, so dass du deinem Raspberry Pi Modell Pi 3, Pi Zero, A+, B+ oder Pi 2, 3, & 4 eine präzise Zeit- und Standortbestimmung hinzufügen kannst.
Hier die wichtigsten Informationen über das GPS-Modul:
- 165 dBm Empfindlichkeit, 10 Hz Updates, 66 Kanäle
- Nur 20mA Stromaufnahme
- Eingebaute Echtzeituhr (RTC) - eine CR1220-Batterie sorgt für 7 Jahre oder mehr, auch wenn der Raspberry Pi ausgeschaltet ist!
- PPS-Ausgang fest eingebaut, standardmäßig an Pin #4 angeschlossen

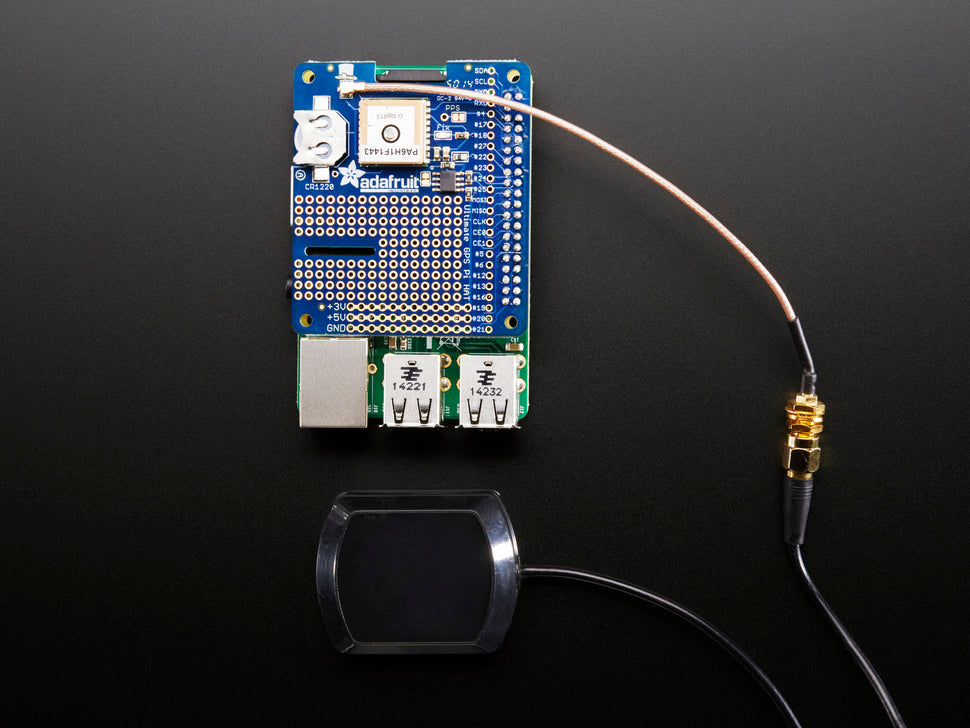

- Interne Patch-Antenne, die bei Verwendung im Freien gut funktioniert + u.FL-Anschluss für externe aktive Antenne bei Verwendung in Innenräumen oder an Orten ohne freie Sicht zum Himmel
- Fix-Status-LED blinkt, um anzuzeigen, dass das GPS die aktuellen Koordinaten ermittelt hat

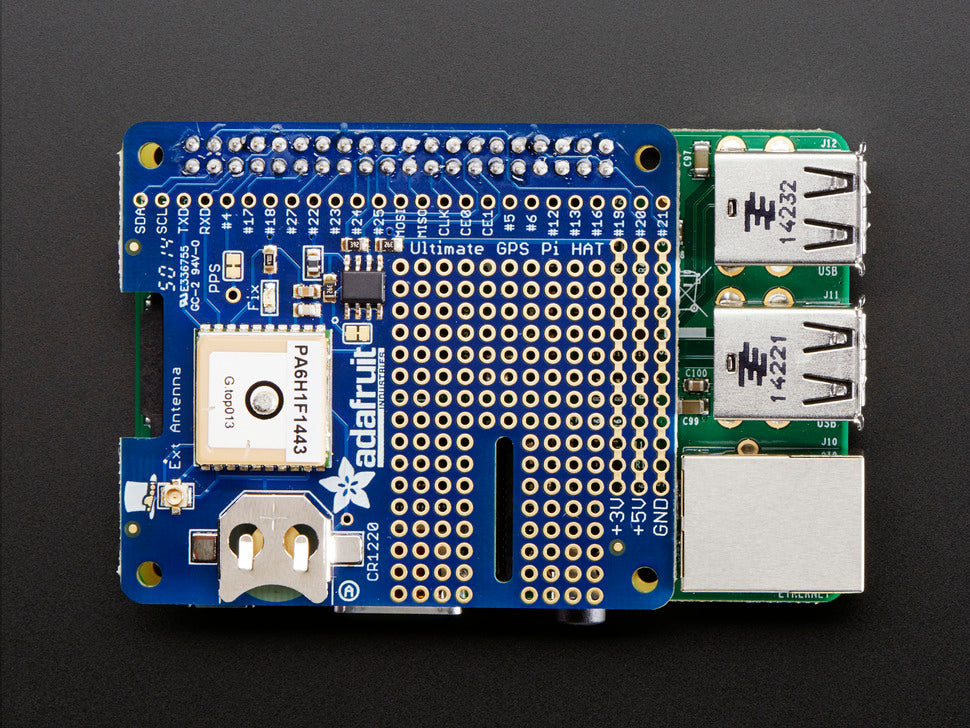

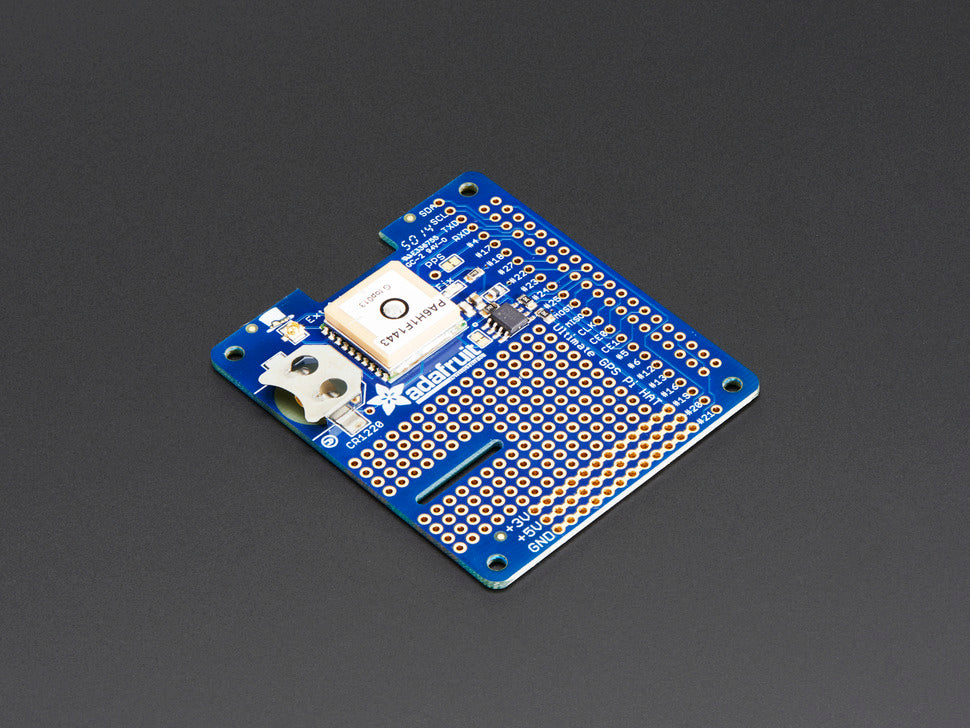

Wir haben einen HAT auf der Basis unseres Ultimate GPS entwickelt, einen Knopfzellenhalter für die RTC-Nutzung, Durchbrüche für alle zusätzlichen Pins des Raspberry Pi und viel Platz für Prototypen zum Hinzufügen von LEDs, Sensoren und mehr hinzugefügt.
Bitte beachten Sie, dass dieser HAT den Hardware-UART des Raspberry Pi übernimmt, um Daten zum und vom GPS-Modul zu senden/empfangen. Wenn Sie also die RX/TX-Pins mit einem Konsolenkabel verwenden müssen, können Sie diesen HAT nicht verwenden. Stattdessen müssen Sie einen Composite- oder HDMI-Monitor und eine Tastatur verwenden, um sich einzuloggen, oder ssh benutzen, um sich über das Netzwerk mit Ihrem Pi zu verbinden. Lesen Sie unser Tutorial, um mehr über die Verwendung dieses feinen HATs zu erfahren.

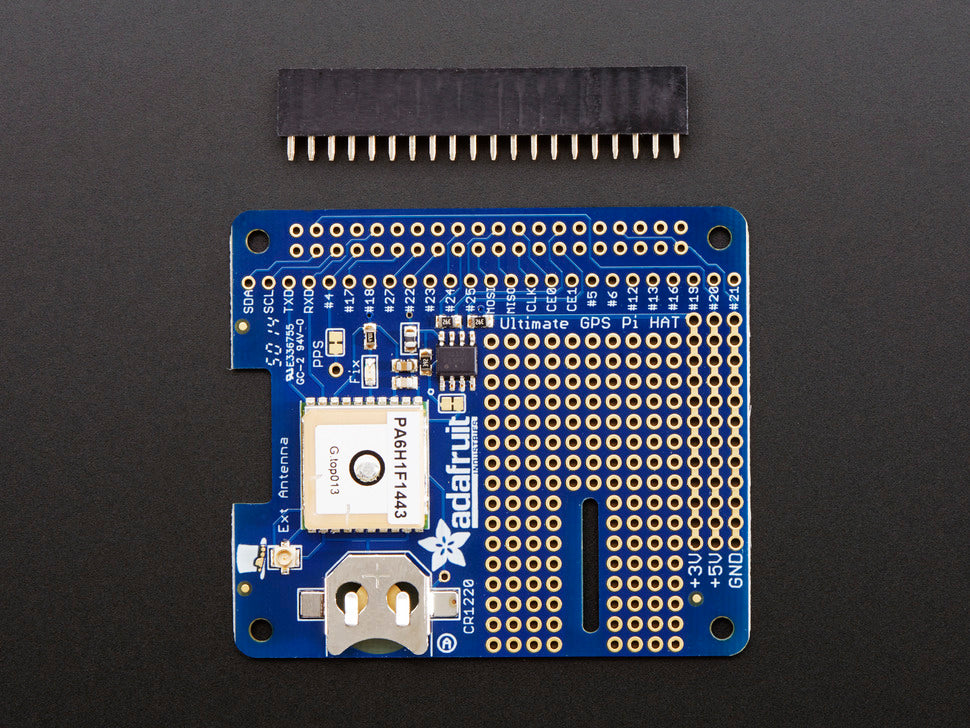

Wird als komplett montiertes GPS + PCB und einem zusätzlichen 2x20 GPIO Header geliefert. Um die 2x20 GPIO-Buchse am HAT zu befestigen, sind einige leichte Lötarbeiten erforderlich, aber das ist schnell und einfach für jeden mit einem Lötkolben und Lötzinn. Sie können auch die einfache Buchsenleiste, die wir haben, mit einem 'Stacky'-Typ austauschen, der es Ihnen ermöglicht, einen Hut oder ein GPIO-Kabel oben anzuschließen, oder eine schlanke Ultra-Low-Profile-Steckleiste.
Die Batterie ist nicht im Lieferumfang enthalten.
TECHNISCHE EINZELHEITEN
Abmessungen mit Komponenten: 65mm x 56mm x 7mm / 2.6" x 2.2" x 0.3"
DESCRIPTION
It's 10PM, do you know where your Raspberry Pi is? If you had this GPS HAT, you would! This new HAT from Adafruit adds our celebrated Ultimate GPS on it, so you can add precision time and location to your Raspberry Pi Model Pi 3, Pi Zero, A+, B+, or Pi 2, 3, & 4
Here's the low-down on the GPS module:
- 165 dBm sensitivity, 10 Hz updates, 66 channels
- Only 20mA current draw
- Built in Real Time Clock (RTC) - slot in a CR1220 backup battery for 7-years or more of timekeeping even if the Raspberry Pi is off!
- PPS output on fix, by default connected to pin #4
- Internal patch antenna which works quite well when used outdoors + u.FL connector for external active antenna for when used indoors or in locations without a clear sky view
- Fix status LED blinks to let you know when the GPS has determined the current coordinates

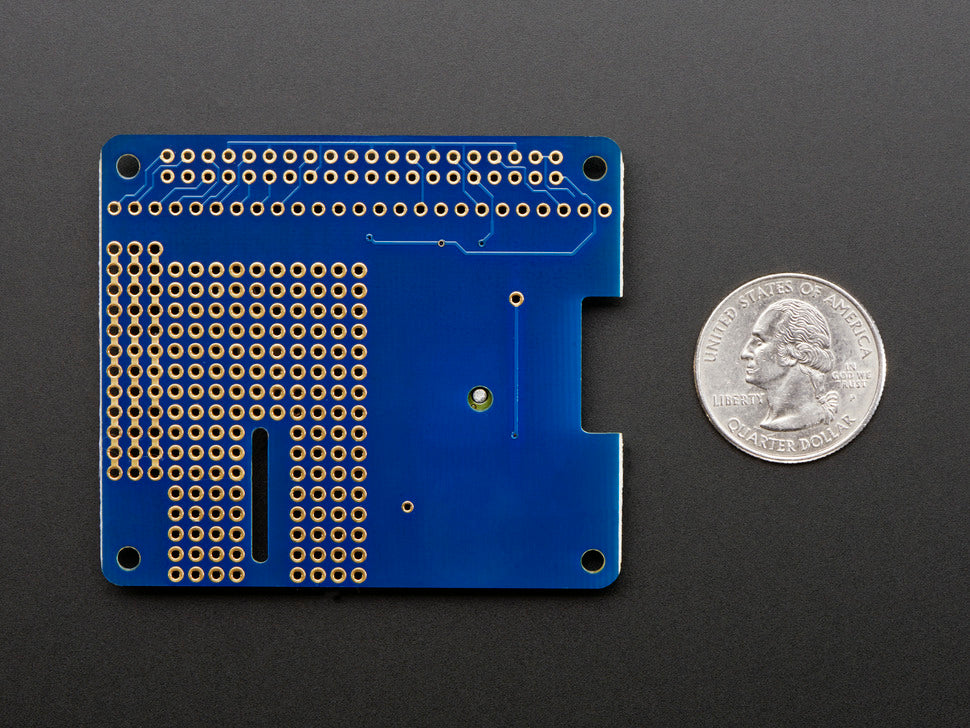

We spun up a HAT based on our Ultimate GPS, added a coin-cell holder for RTC usage, break-outs for all the Raspberry Pi's extra pins, and plenty of prototyping area for adding LEDs, sensors, and more.
Please note, this HAT takes over the Raspberry Pi's hardware UART to send/receive data to and from the GPS module. So, if you need to use the RX/TX pins with a console cable, you cannot also use this HAT. Instead, you'll have to use a composite or HDMI monitor and keyboard to log in, or use ssh to connect over the network to your Pi. Read up on our tutorial for more information on how to use this fine HAT
Comes as a fully assembled GPS + PCB and an additional 2x20 GPIO header. Some light soldering is required to attach the 2x20 GPIO header to the HAT but it's fast and easy for anyone with a soldering iron and solder. You can also swap the plain female header we have with a 'stacky' type that lets you plug in a hat or GPIO cable on top or a slim ultra-low-profile header.
The battery is not included.
TECHNICAL DETAILS
- Dimensions w/ components: 65mm x 56mm x 7mm / 2.6" x 2.2" x 0.3"
