Button SHIM bietet fünf praktische, physische Tasten und eine RGB-Status-LED und ist mit HAT und pHAT kompatibel!

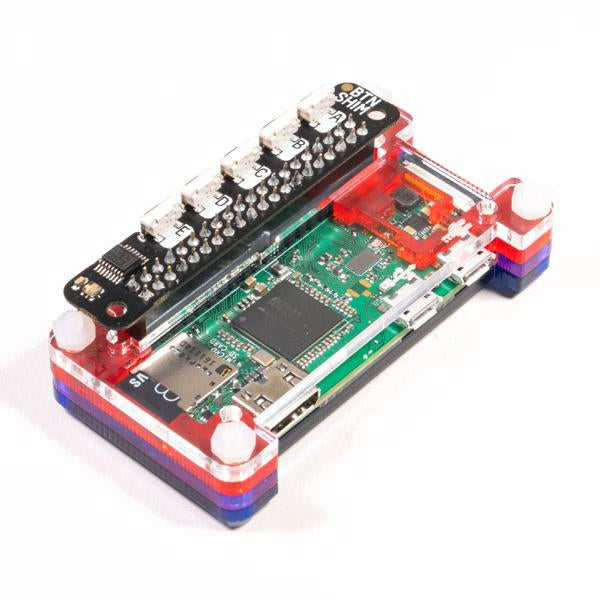

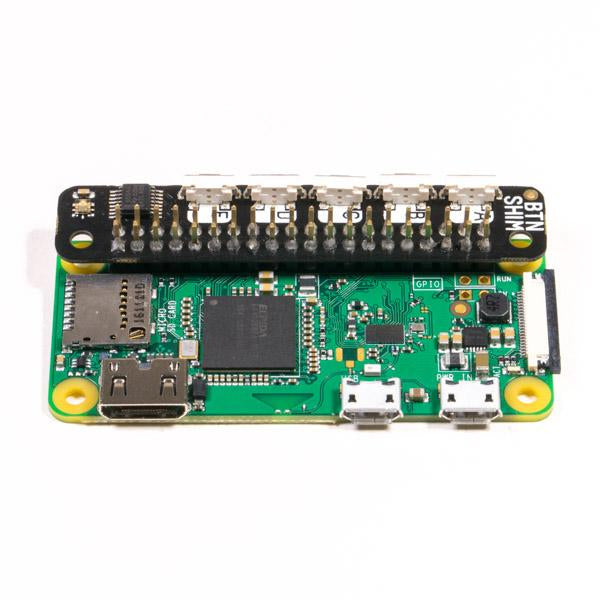

Unsere Platten im SHIM-Format sind so konzipiert, dass sie gelötet auf die GPIO-Pins des Pi aufstecken und dennoch die Verwendung von HATs und pHATs zur gleichen Zeit. Oder löte die mitgelieferte Buchsenleiste auf Button SHIM und verwende es als eigenständiges Board. Die Tasten und die Status-LED ragen aus der Oberkante des Pi heraus und sind somit leicht zugänglich.
Verwenden Sie Button SHIM, um Ihrem Projekt physische Interaktion und visuelles Feedback hinzuzufügen. Es ist der perfekte Controller für unsere LED-Boards wie Einhorn pHAT , Mote und Blinkt! Oder warum nicht mit Vier Buchstaben pHAT Ihren Pi in einen richtigen Wecker oder eine Stoppuhr/Zeitschaltuhr verwandeln?
Eigenschaften
- 5x taktile, rechtwinklige Drucktasten
- Einzelne RGB-LED (APA102)
- Ansteuerung der Tasten über einen IO-Expander (TCA9554A)
- Superschlanke Karte im SHIM-Format
- 0,8 mm dicke Leiterplatte
- Kann mit HATs und pHATs verwendet werden
- Taste SHIM-Belegung
- Kompatibel mit allen Raspberry Pi-Modellen mit 40-Pin-Anschluss
- Python-Bibliothek
- Inklusive 2x20 Buchsenleiste
- Erfordert Löten
Da wir einen IO-Expander verwendet haben, um die Tastenzustände zu lesen und die LED anzusteuern, haben Sie immer noch vollen Zugriff auf alle Pins des Pi, vorausgesetzt, die I2C-Adresse ( 0x 3f) kollidiert nicht.
Software
Wir haben einen One-Line-Installer zusammengestellt, um die Schaltfläche SHIM Python-Bibliothek . Sie werden im Handumdrehen einsatzbereit sein! Es gibt sogar ein paar schöne Beispielprogramme, die zeigen, wie man mit Button SHIM den Ton des Pi steuert, wie man die Status-LED steuert und wie man Tastendrücke nachahmt.
Um die Software zu installieren, öffnen Sie ein Terminal und geben Sie curl https://get.pimoroni.com/buttonshim | bash um den One-Line-Installer auszuführen.
Anmerkungen
- Es ist wichtig, dass Sie Button SHIM richtig herum einbauen, d.h. mit den Knöpfen nach außen vom Pi weg und mit den Knöpfen nach oben (sehen Sie sich die Fotos auf dieser Seite an, wenn Sie unsicher sind)
- Abmessungen der Platine: 65x13x4,5mm (BxHxT, Tiefe einschließlich Tasten)
- Abmessungen des Knopfes: 7x3,5x3,75 (BxHxT)
English Description
Button SHIM gives you five handy, physical buttons and an RGB status LED, and it's HAT and pHAT-compatible!
Our SHIM-format boards are designed to be soldered neatly onto your Pi's GPIO pins and still allow you to use HATs and pHATs at the same time. Or solder the included female header onto Button SHIM and use it as a standalone board. The buttons and status LED stick out from the top edge of your Pi, making them easy to access.
Use Button SHIM to add physical interaction and visual feedback to your project. It makes the perfect controller for our LED boards like Unicorn pHAT, Mote, and Blinkt! Or why not use it with Four Letter pHAT to turn your Pi into a proper alarm clock, or stopwatch/timer?
Features
- 5x tactile, right-angle push buttons
- Single RGB LED (APA102)
- Buttons driven through an IO expander (TCA9554A)
- Super-slim SHIM-format board
- 0.8mm thick PCB
- Can be used with HATs and pHATs
- Button SHIM pinout
- Compatible with all 40-pin header Raspberry Pi models
- Python library
- 2x20 female header included
- Requires soldering
Because we've used an IO expander to read the button states and drive the LED, you'll still have full access to all of your Pi's pins, assuming the I2C address (0x3f) doesn't clash.
Software
We've put together a one-line-installer to install the Button SHIM Python library. You'll be up-and-running in a jiffy! There's even a few nice example programs showing how to use Button SHIM to control your Pi's audio, how to control the status LED, and how to mimic key presses.
To install the software, open a terminal and type curl https://get.pimoroni.com/buttonshim | bash to run the one-line-installer.
Notes
- It's important to install Button SHIM the correct way round, with the buttons facing outwards from your Pi, and the buttons on the top (check the photos on this page if you're unsure)
- Board dimensions: 65x13x4.5mm (WxHxD, depth includes buttons)
- Button dimensions: 7x3.5x3.75 (WxHxD)
