Adafruit SGP40 Air Quality Sensor Breakout - VOC Index - STEMMA QT / Qwiic

AdafruitSKU: ADA-4829
Lieferfrist: 1-2 Tage
Keine Bewertungen

Preis:
Sonderpreis21,39 €

Versandkosten werden im Checkout berechnet.

Beschreibung

*schnüff* *schnüff* ... riechen Sie das? Mit dem SGP40 Multi-Pixel Gas Sensor, einem voll integrierten MOX-Gassensor, brauchen Sie Ihre Nase nicht mehr in einen Milchkarton zu stecken, Sie können sich eine digitale Nase bauen. Es handelt sich um einen sehr feinen Luftqualitätssensor von den Sensorexperten bei Sensirion, der über eine I2C-Schnittstelle verfügt, so dass Sie sich nicht um die Heizung und die analogen Messwerte eines MOX-Sensors kümmern müssen. Er kombiniert mehrere Metalloxid-Sensoren und Heizelemente auf einem Chip, um detailliertere Luftqualitätssignale zu liefern.

Der SGP40 verfügt über einen Standard-MOX-Sensor mit Heizplatte sowie einen kleinen Mikrocontroller, der die Stromversorgung der Platte steuert, die analoge Spannung ausliest und eine I2C-Schnittstelle zum Auslesen bereitstellt. Anders als der CCS811 benötigt dieser Sensor keine I2C-Taktverlängerung. Wir verfügen derzeit über eine Arduino-Bibliothek mit Beispielen für das Lesen des Rohwerts und die Ausführung des Sensirion-Algorithmus zur Berechnung des VOC-Indexes sowie über eine Python/CircuitPython-Bibliothek, die mit Linux-Computern wie dem Raspberry Pi oder unseren CircuitPython-Boards verwendet werden kann.

Es handelt sich um einen Gassensor, der eine breite Palette flüchtiger organischer Verbindungen (VOCs) und H2 nachweisen kann und für die Überwachung der Luftqualität in Innenräumen vorgesehen ist. Der SGP40 ist die nächste Generation nach dem SGP30, gibt aber keine TVOC/eCO2-Werte aus wie der SGP30. Stattdessen wird das Rohsignal des Sensors mit einem Software-Algorithmus verarbeitet, um einen Gesamtluftqualitätswert von 0 bis 500 zu erhalten.

Bitte beachten Sie, dass dieser Sensor, wie alle VOC-/Gassensoren, Schwankungen unterworfen ist. Um präzise Messungen zu erhalten, müssen Sie ihn an bekannten Quellen kalibrieren! Als allgemeiner Umweltsensor gibt er Ihnen jedoch einen guten Überblick über Trends und Vergleiche.

Ein weiteres nettes Element dieses Sensors ist die Möglichkeit, eine Feuchtigkeitskompensation für eine bessere Genauigkeit einzustellen. Ein externer Feuchtigkeitssensor ist erforderlich, und dann wird der RH%-Wert über I2C in den Sensor geschrieben, so dass der MOX-Sensor besser kalibriert werden kann und feuchtigkeits- und temperaturbedingte Schwankungen reduziert werden.

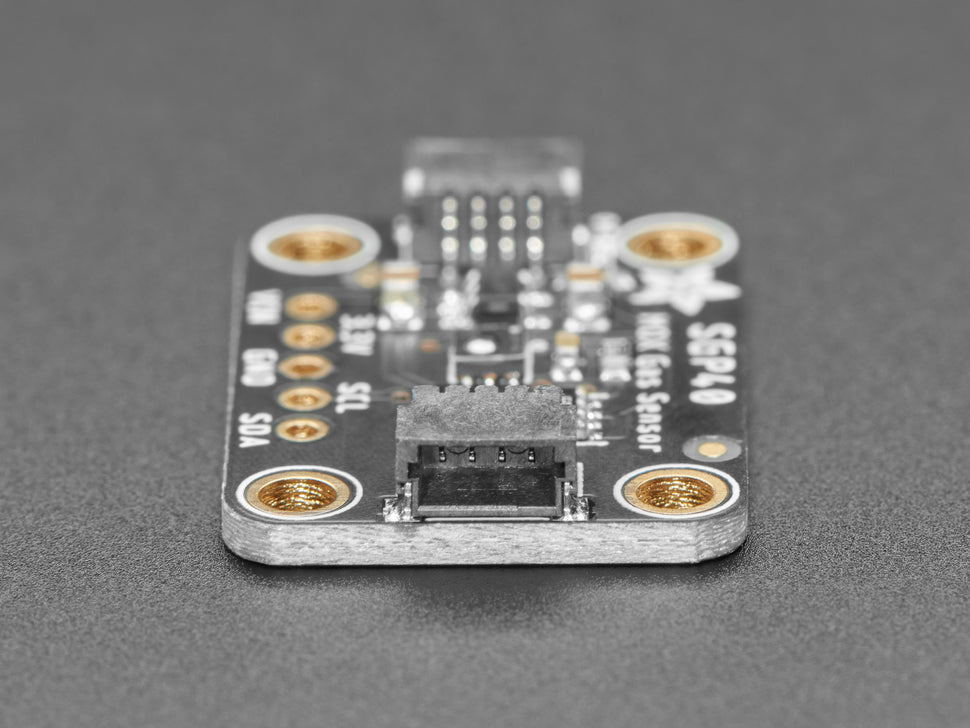

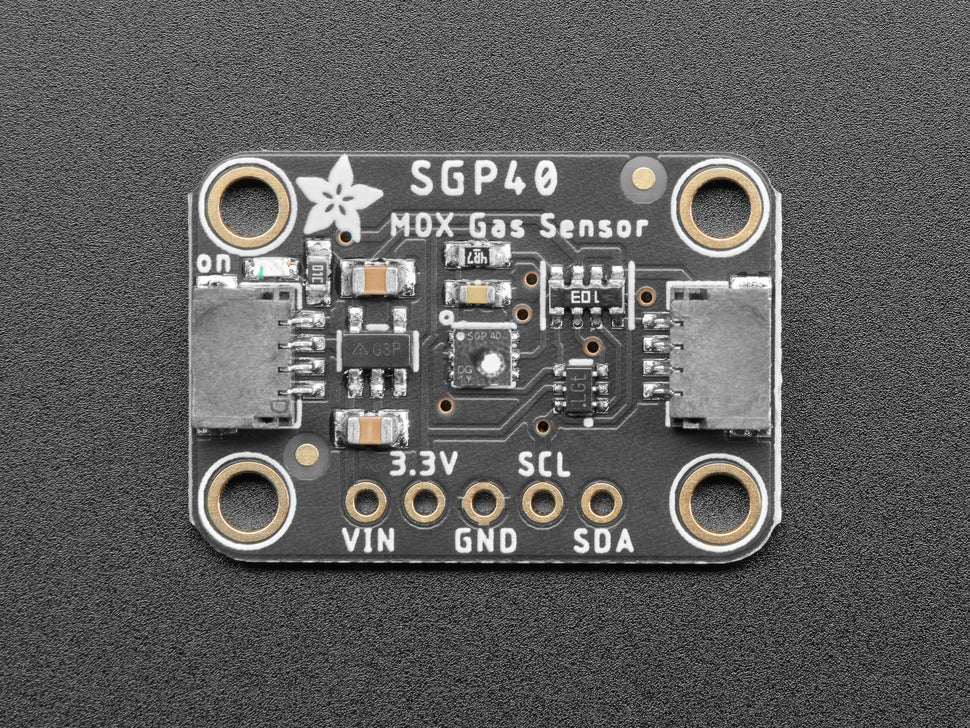

Schöner Sensor, oder? Wir haben es Ihnen also leicht gemacht, direkt in Ihr nächstes Projekt einzusteigen. Der oberflächenmontierte Sensor ist auf eine speziell angefertigte Leiterplatte im STEMMA QT-Formfaktor gelötet, wodurch er sich leicht anschließen lässt. Die STEMMA QT-Anschlüsse auf beiden Seiten sind mit den SparkFun Qwiic I2C-Anschlüssen kompatibel. So können Sie lötfreie Verbindungen zwischen Ihrer Entwicklungsplatine und dem SGP40 herstellen oder ihn mit einem kompatiblen Kabel mit einer Vielzahl von anderen Sensoren und Zubehörteilen verbinden. Das QT-Kabel ist nicht im Lieferumfang enthalten, aber wir haben eine Auswahl im Shop.

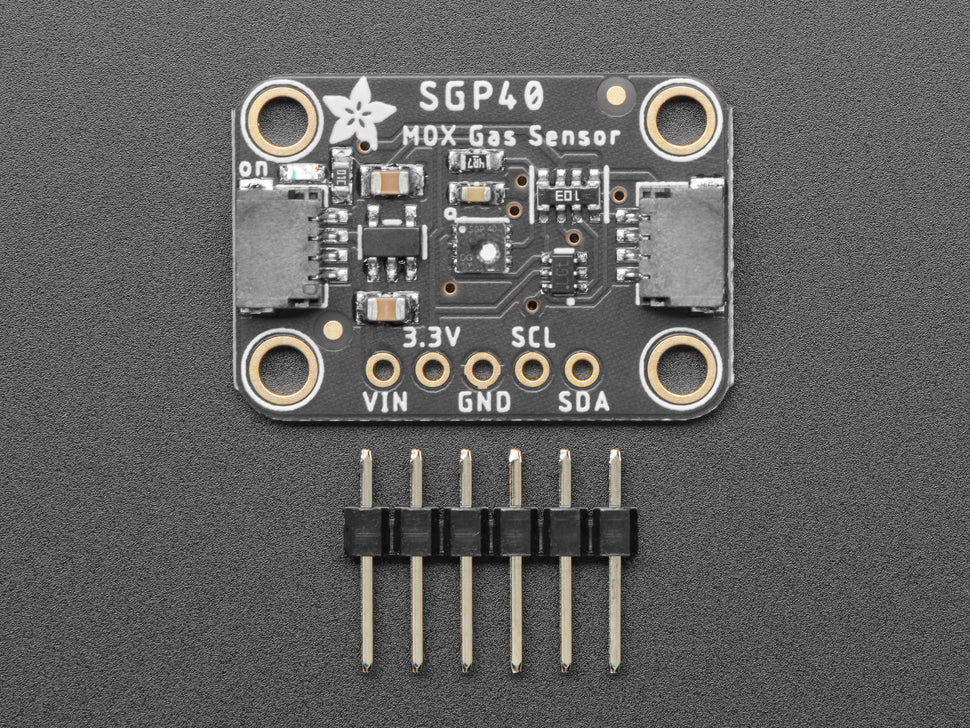

Wir haben natürlich alle Pins auf Standard-Header herausgebrochen und einen 3,3V-Spannungsregler und Level-Shifting hinzugefügt, damit Sie es entweder mit 3,3V- oder 5V-Systemen wie dem Arduino Uno oder dem Feather M4 verwenden können.

Description

*sniff* *sniff* ... do you smell that? No need to stick your nose into a carton of milk anymore, you can build a digital nose with the SGP40 Multi-Pixel Gas Sensor, a fully integrated MOX gas sensor. This is a very fine air quality sensor from the sensor experts at Sensirion, with I2C interfacing so you don't have to manage the heater and analog reading of a MOX sensor. It combines multiple metal-oxide sensing and heating elements on one chip to provide more detailed air quality signals.

The SGP40 has a 'standard' hot-plate MOX sensor, as well as a small microcontroller that controls power to the plate, reads the analog voltage and provides an I2C interface to read from. Unlike the CCS811, this sensor does not require I2C clock stretching. We currently have an Arduino library with examples of reading the raw value and also running the Sensirion algorithm to calculate VOC index and a Python/CircuitPython library that can be used with Linux computers like the Raspberry Pi or our CircuitPython boards.

This is a gas sensor that can detect a wide range of Volatile Organic Compounds (VOCs) and H2 and is intended for indoor air quality monitoring. The SGP40 is the next generation after the SGP30, but does not give TVOC/eCO2 values out like the SGP30. Instead, raw signal from the sensor is processed using their software algorithm to give an overall 'air quality' value form 0 to 500.

Please note, this sensor, like all VOC/gas sensors, has variability, and to get precise measurements you will want to calibrate it against known sources! That said, for general environmental sensors, it will give you a good idea of trends and comparison.

Another nice element to this sensor is the ability to set humidity compensation for better accuracy. An external humidity sensor is required and then the RH% is written over I2C to the sensor, so it can better calibrate the MOX sensor reading and reduce humidity/temperature-based variations..

Nice sensor right? So we made it easy for you to get right into your next project. The surface-mount sensor is soldered onto a custom made PCB in the STEMMA QT form factor, making them easy to interface with. The STEMMA QT connectors on either side are compatible with the SparkFun Qwiic I2C connectors. This allows you to make solderless connections between your development board and the SGP40 or to chain it with a wide range of other sensors and accessories using a compatible cableQT Cable is not included, but we have a variety in the shop

We’ve of course broken out all the pins to standard headers and added a 3.3V voltage regulator and level shifting so allow you to use it with either 3.3V or 5V systems such as the Arduino Uno, or Feather M4.
