CP2102 USB UART Board (Type A)

WaveshareSKU: wav.7605
Lieferfrist: Aktuell nicht auf Lager, wird für Sie nachbestellt
Keine Bewertungen

Preis:
Sonderpreis7,09 €

Versandkosten werden im Checkout berechnet.

Übersicht

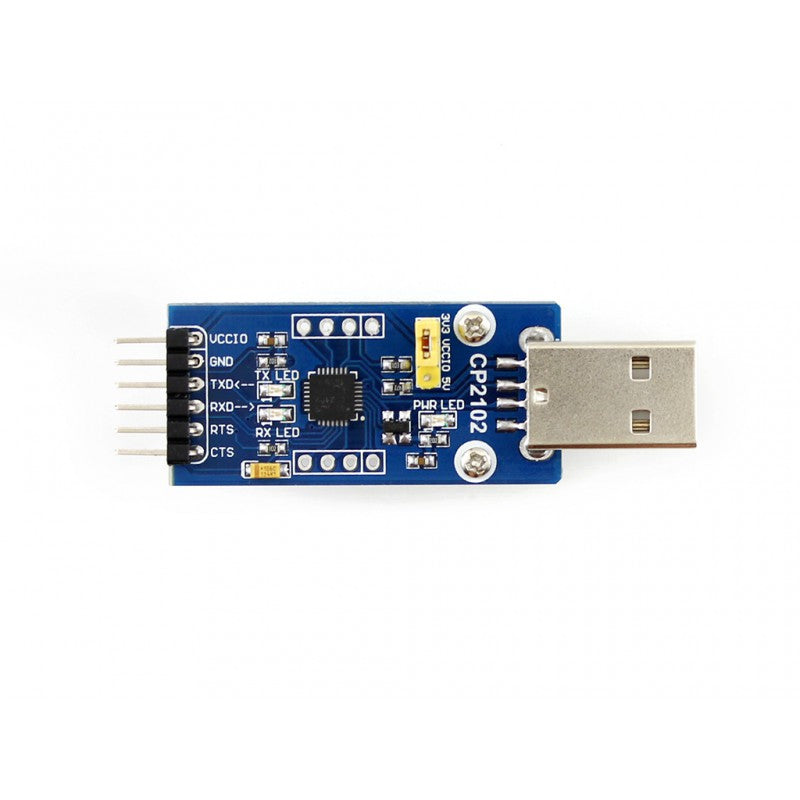

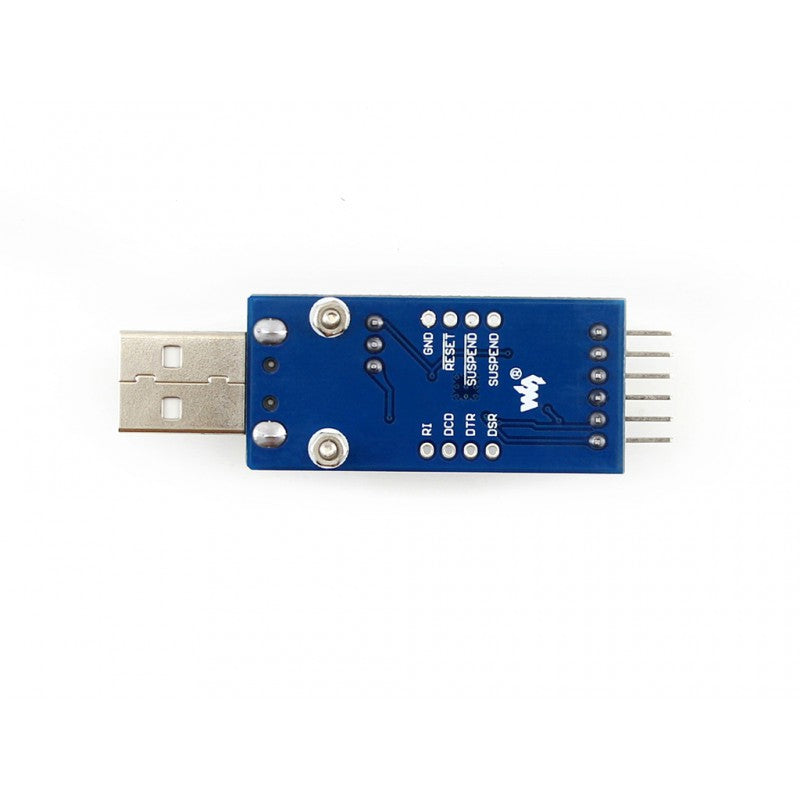

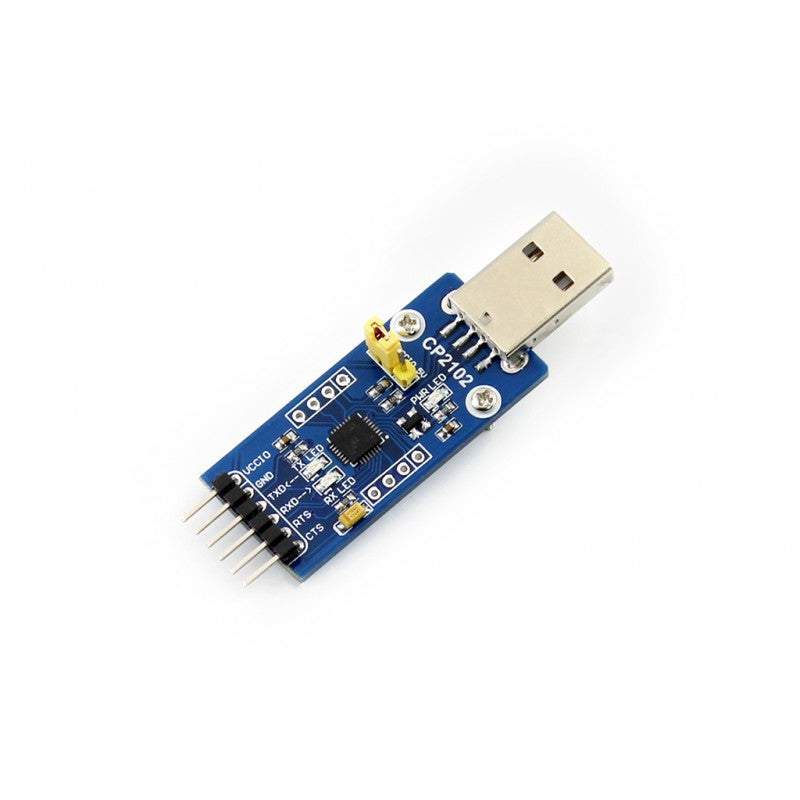

Das CP2102 USB UART Board (Typ A) ist eine Zubehörplatine, die den Single-Chip USB-zu-UART-Brückenchip CP2102 enthält.

CP2102 Funktionen:

  • Single-Chip USB zu UART Datenübertragung
  • Keine externen Widerstände erforderlich, kein externer Kristall erforderlich
  • Integrierte Power-On-Reset-Schaltung und Spannungsregler
  • Integrierter 1024-Byte-EEPROM
  • USB-Funktionscontroller
  • USB-Spezifikation 2.0 konform; Full-Speed (12 Mbps)
  • USB-Suspend-Zustände werden über SUSPEND-Pins unterstützt

UART:

  • Alle Handshake- und Modemschnittstellensignale
  • Unterstützte Datenformate:
    • Datenbits: 5, 6, 7 und 8
    • Stoppbits: 1, 1,5 und 2
    • Parität: ungerade, gerade, keine Parität
    • Baudraten: 300 bps bis 1 Mbit/s
  • 576-Byte-Empfangspuffer; 640-Byte-Sendepuffer
  • Hardware- oder X-On/X-Off-Handshaking unterstützt
  • Unterstützung von Ereigniszeichen

Virtuelle COM-Port-Gerätetreiber:

  • Windows 8/7/Vista/Server 2003/XP/2000
  • MAC OS-X/OS-9
  • Linux 2.40 oder höher

USBXpress Direct-Treiberunterstützung:

  • Windows 7/Vista/Server 2003/XP/2000
  • Windows CE

Temperaturbereich:

  • –40 bis +85 °C

Funktionen:

  • Unterstützt Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
  • Spannungsausgangsunterstützung: 5V oder 3,3V
  • Integriertes USB-Schutzgerät: SP0503
  • 3 LEDs: TXD LED, RXD LED, POWER LED
  • Pins auf Pin-Headern zugänglich: TXD, RXD, RTS, CTS
  • Weitere Pins sind an gebohrten Löchern zugänglich und können einfach mit dem Anwendungssystem des Benutzers verbunden werden (separate Pin-Header werden mitgeliefert)

Verwendung:

Im Fall der Arbeit mit einem Mikrocontroller:

  • VCCIO: 3,3V oder 5V Ausgang (das Modul wird über USB betrieben, der Onboard-Jumper sollte auf 3,3V oder 5V kurzgeschlossen sein)
  • GND: Verbindung zu GND
  • TXD: Verbindung zu MCU.RX (Signalrichtung: MCU.RX << CP2102 << PC.TX)
  • RXD: Verbindung zu MCU.TX (Signalrichtung: MCU.TX >> CP2102 >> PC.RX)
  • RTS: Verbindung zu MCU.CTS (Signalrichtung: MCU.CTS << CP2102 << PC.RTS)
  • CTS: Verbindung zu MCU.RTS (Signalrichtung: MCU.RTS >> CP2102 >> PC.CTS)

Hinweis: VCP-Beispiele und USBXpress-Treiberprogrammbibliothek werden bereitgestellt.

Entwicklungsressourcen:

Wiki: www.waveshare.com/wiki/CP2102_USB_UART_Board_(type_A)



English Description


Overview


The CP2102 USB UART Board (type A) is an accessory board that features the single-chip USB to UART bridge CP2102 onboard.

CP2102 features:

  • Single-Chip USB to UART Data Transfer
  • No external resistors required, no external crystal required
  • On-chip power-on reset circuit and voltage regulator
  • Integrated 1024-Byte EEPROM
  • USB Function Controller
  • USB Specification 2.0 compliant; full-speed (12 Mbps)
  • USB suspend states supported via SUSPEND pins

UART:

  • All handshaking and modem interface signals
  • Data formats supported:
    • Data bits: 5, 6, 7, and 8
    • Stop bits: 1, 1.5, and 2
    • Parity: odd, even, no parity
    • Baud rates: 300 bps to 1 Mbit/s
  • 576 Byte receive buffer; 640 byte transmit buffer
  • Hardware or X-On/X-Off handshaking supported
  • Event character support

Virtual COM Port Device Drivers:

  • Windows 8/7/Vista/Server 2003/XP/2000
  • MAC OS-X/OS-9
  • Linux 2.40 or higher

USBXpress Direct Driver Support:

  • Windows 7/Vista/Server 2003/XP/2000
  • Windows CE

Temperature Range:

  • –40 to +85 °C

Features:

  • Supports Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
  • Voltage output support: 5V or 3.3V
  • Integrated USB protection device: SP0503
  • 3 LEDs: TXD LED, RXD LED, POWER LED
  • Pins accessible on pinheaders: TXD, RXD, RTS, CTS
  • Other pins are accessible on drilled holes, easily connected to user application system (separate pinheaders are provided)

How to Use:

In the case of working with a MCU:

  • VCCIO: 3.3V or 5V output (the module is powered from USB, onboard jumper should be shorted to 3.3V or 5V)
  • GND: connects to GND
  • TXD: connects to MCU.RX (signal direction: MCU.RX << CP2102 << PC.TX)
  • RXD: connects to MCU.TX (signal direction: MCU.TX >> CP2102 >> PC.RX)
  • RTS: connects to MCU.CTS (signal direction: MCU.CTS << CP2102 << PC.RTS)
  • CTS: connects to MCU.RTS (signal direction: MCU.RTS >> CP2102 >> PC.CTS)

Note: VCP examples and USBXpress driver program library are provided.

Development Resources

Wiki: www.waveshare.com/wiki/CP2102_USB_UART_Board_(type_A)
