Beschreibung
D1 Mini Pro - ESP8266 Entwicklungsboard mit U.FL Anschluss, Set mit Antenne

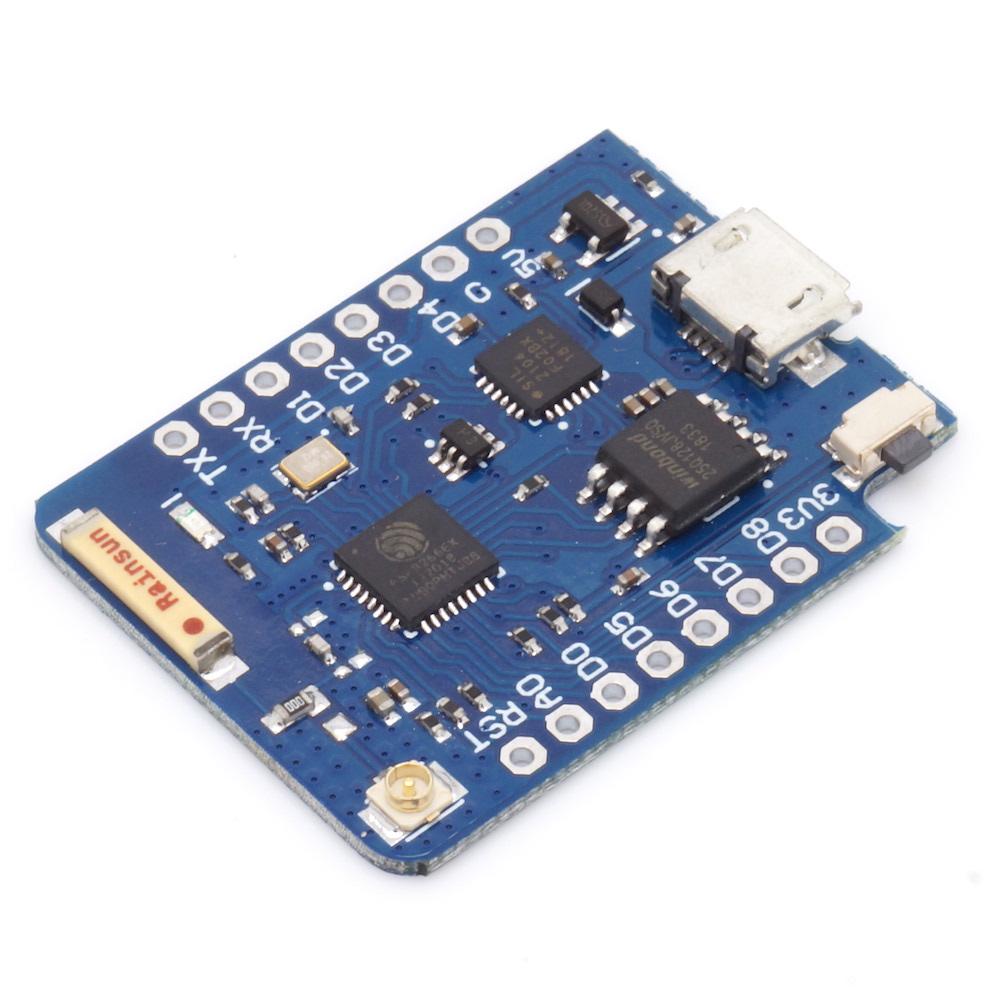

D1 Mini Pro Board mit 16 MB Flash Speicher und ESP8266 Chipsatz. Das Board läßt sich mit Arduino IDE programmieren, verfügt über den CP2104 USB Chipsatz und ermöglicht das einfache und schnelle Erstellen von IoT Devices.
Technische Daten:
- 11 digitale Input Pin’s
- alle Pin’s verfügen über Interrupts
- PWM/I2C & One-Wire Unterstützung
- 1 Analoger Input (max. 3.3V)
- 16 MB Flash
- onBoard WiFi Antenne
- u.FL Antennenbuchse für den Anschluss einer externen Antenne
- Micro USB Anschluss
- CP2104 UART - USB Konverter

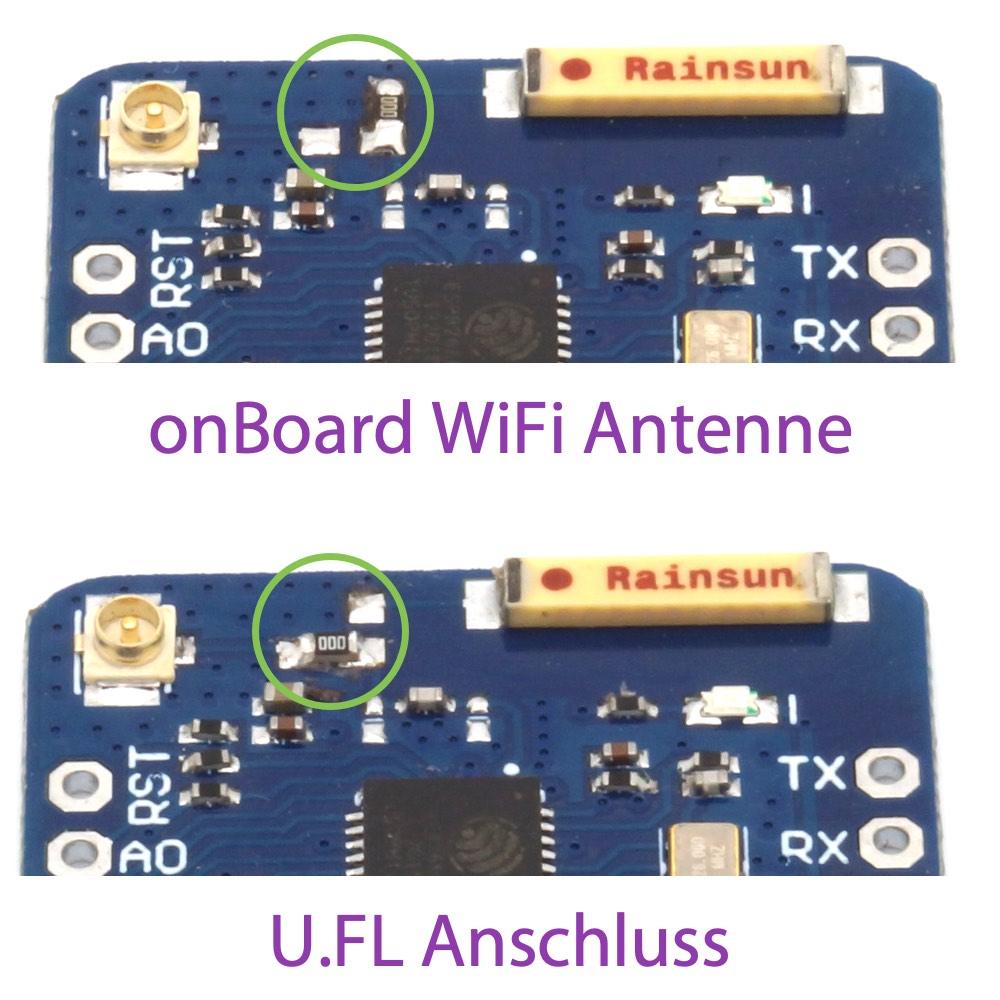

Hinweis:
Für die Nutzung der externen U.FL Antennenbuchse ist das umsetzen eines Jumpers erforderlich. Siehe dazu Bild 5
Standardmäßig wird immer die U.FL Antenne verwendet.

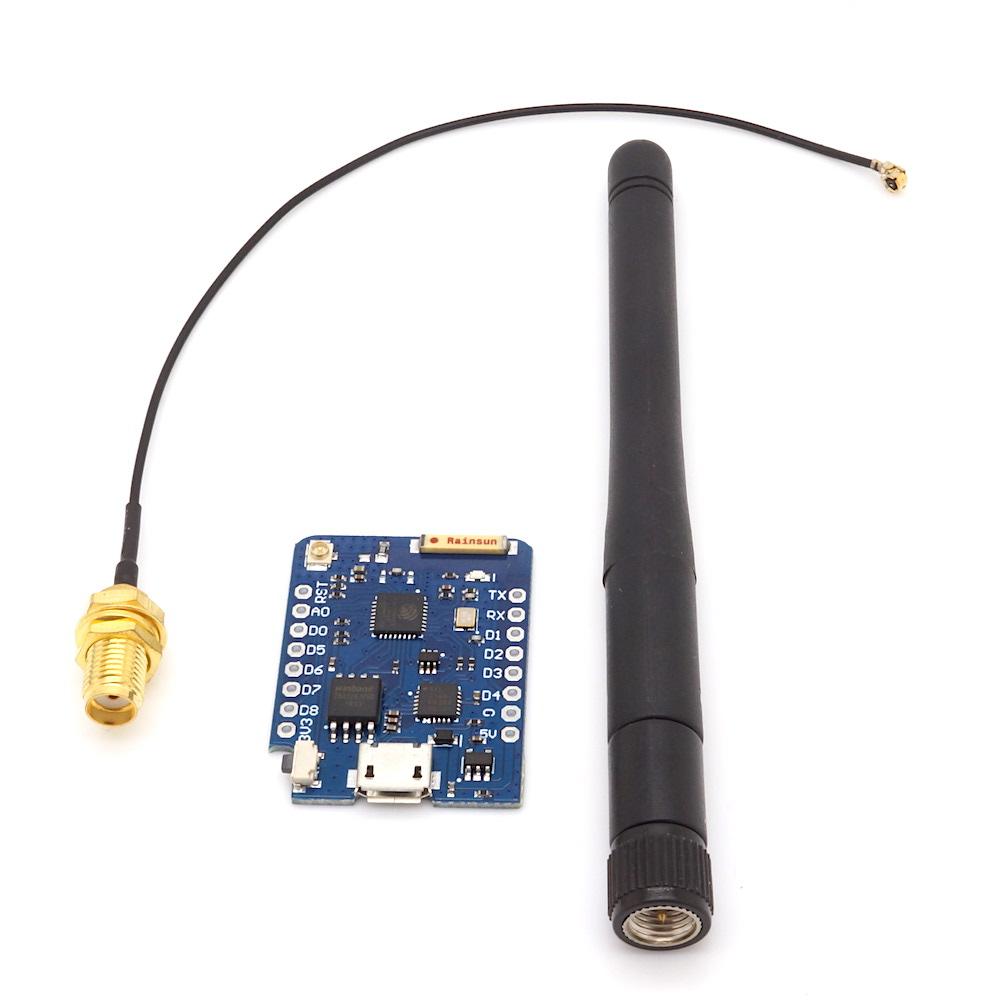

Lieferumfang:
- 1x D1 Mini Board
- 1x Adapterkabel U.FL Stecker - SMA Einbaubuchse, ca. 15cm
- 1x WLAN SMA Antenne, ca. 2,5dBi

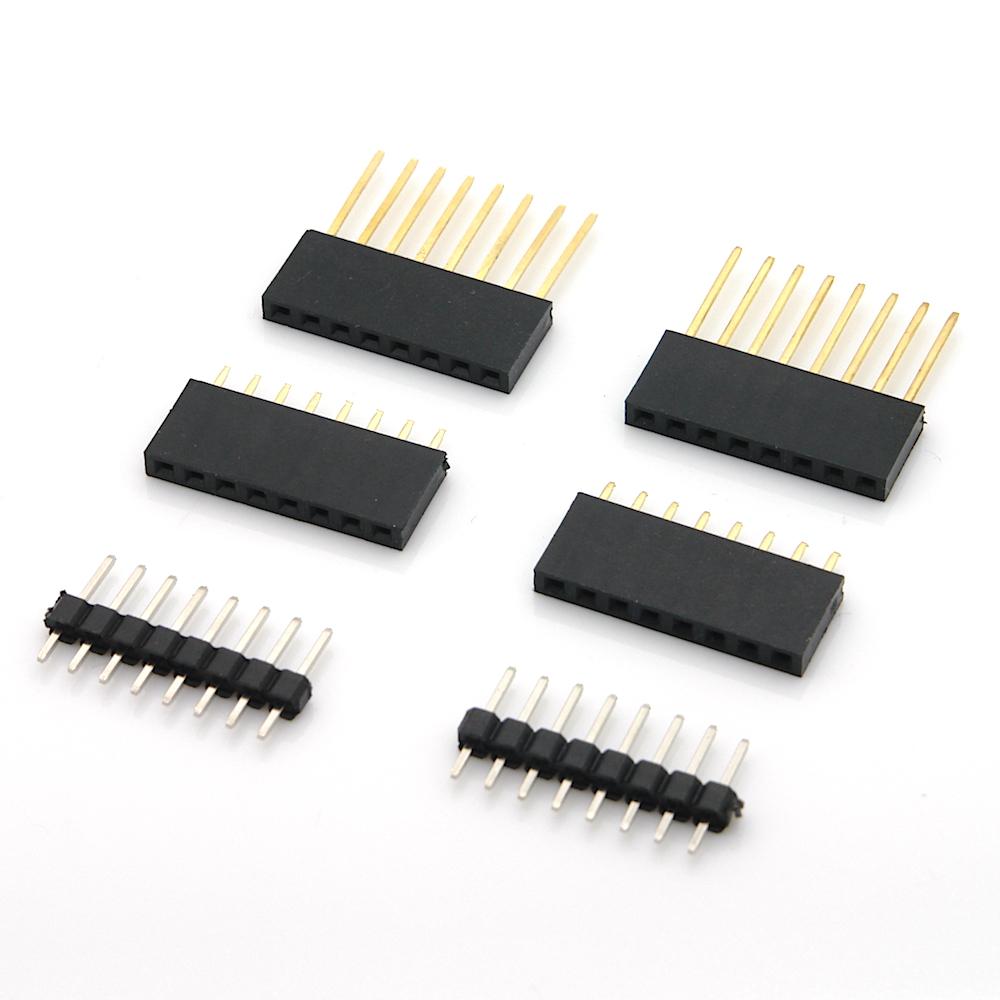

- 2x Stiftleiste kurz
- 2x Stiftleiste lang
- 2x Buchsenleiste
D1 Mini Pro - ESP8266 Entwicklungsboard mit U.FL Anschluss, Set mit Antenne
D1 Mini Pro Board with 16 MB Flash memory and ESP8266 chipset. The board can be programmed with Arduino IDE, has CP2104 USB chipset and allows easy and fast creation of IoT devices.
Specifications:
- 11 digital input pins
- all pins have interrupts
- PWM/I2C & One-Wire support
- 1 analog input (max. 3.3V)
- 16 MB Flash
- onBoard WiFi antenna
- u.FL antenna socket for connecting an external antenna
- Micro USB connector
- CP2104 UART - USB converter
Hint:
The use of the external U.FL antenna socket requires the implementation of a jumper. See figure 5
By default the U.FL antenna is always used.
Scope of delivery:
- 1x D1 Mini Board
- 1x Adapter cable U.FL male - SMA female, ca. 15cm
- 1x WLAN SMA antenna, approx. 2.5dBi
- 2x pin header short
- 2x male header long
- 2x female connector
