DRV8871 DC Motor Driver Breakout Board - 3.6A Max

Hersteller: Adafruit
SKU: ada-3190
EAN / Barcode:
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis inklusive Mehrwertsteuer / price includes VAT:
Normaler Preis 11,99 €


Bringen Sie Ihre Robotik mit dem leistungsstarken Adafruit DRV8871 Motor-Treiber Breakout-Board auf Touren. Dieser Motortreiber hat eine Menge großartiger Eigenschaften, die ihn für eine Vielzahl von Mechatronik-Anwendungen nützlich machen. Insbesondere die einfache Strombegrenzung über einen Widerstand und die automatische PWM-Unterstützung machen es super einfach, ihn mit fast jedem bürstenbehafteten DC-Motor zu verwenden.

Sehen Sie sich die technischen Daten des DRV8871 an:
  • 6,5V bis 45V Motorspannung
  • Bis zu 5,5V Logikpegel an den IN-Pins
  • 565mΩ typischer RDS(on) (hoch + niedrig)
  • 3,6A Spitzenstrom
  • PWM-Steuerung
  • Strombegrenzung/Regelung ohne Inline-Sense-Widerstand
  • Unterspannungs-Lockout
  • Überstromschutz
  • Thermische Abschaltung

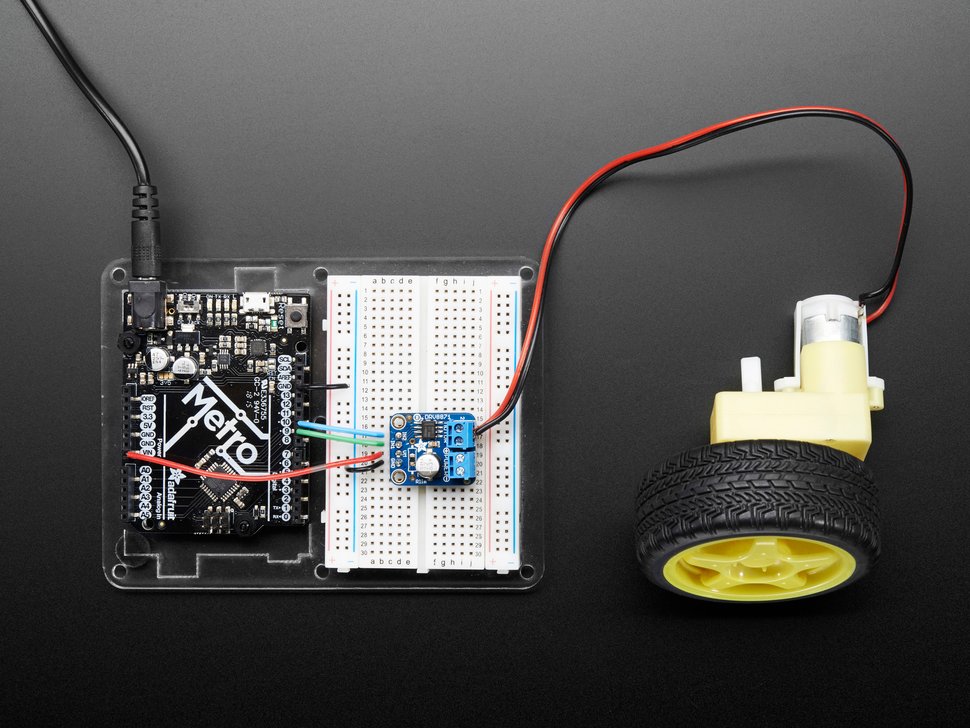

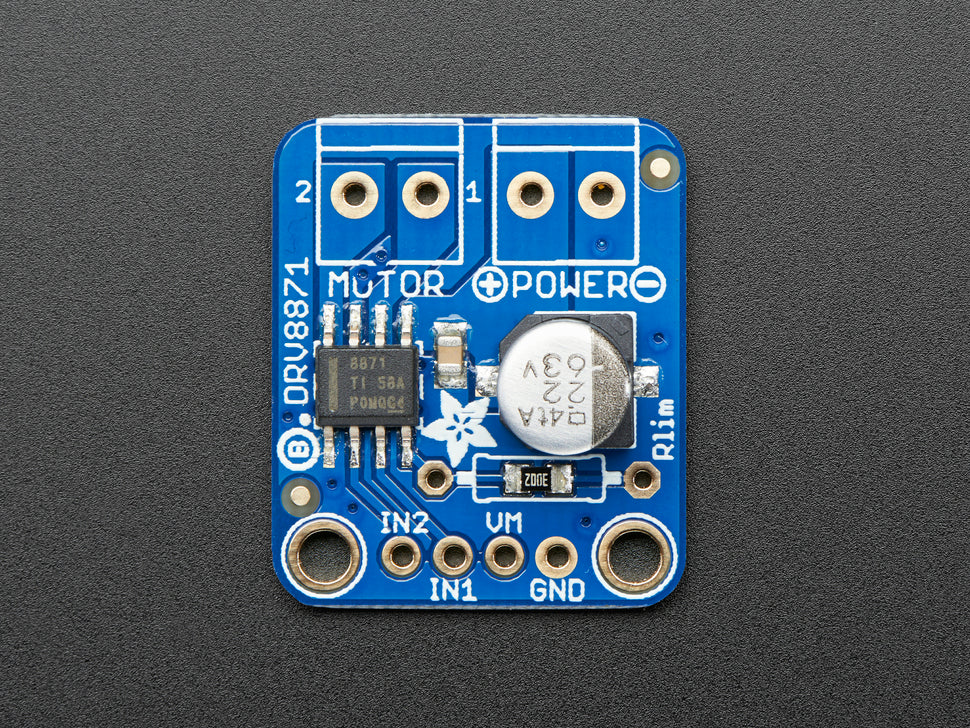

Die Verwendung ist super einfach. Schließen Sie Ihren Motor an die Klemmenleiste OUT an. Versorgen Sie die Platine mit 6,5-45VDC am VMotor und stellen Sie die H-Brücken-Eingangssteuerung an IN1 und IN2 bereit. Sie können die Eingänge sogar mit PWM ansteuern und der Treiberchip wird das Richtige tun.

Sie können die Strombegrenzung mit einem externen Widerstand Rlim einstellen. Wir löten standardmäßig einen 30K-Widerstand für eine Strombegrenzung von ~2A ein. Sie können diesen Widerstand jedoch entfernen und/oder einen Widerstand darüber löten, um den Widerstand zu ändern und die Begrenzung zu verändern.

Jede Bestellung wird mit einem komplett montierten und getesteten Motortreiber-Breakout, zwei 2-poligen Anschlussblöcken und einem kleinen Streifen Stiftleiste geliefert. Zum Anbringen der Stiftleiste und der Klemmenblöcke sind einige leichte Lötarbeiten erforderlich, die jedoch mit einer einfachen Lötausrüstung durchgeführt werden können.

Hinweis: Die Ihrem Produkt beiliegenden Klemmenblöcke können blau oder schwarz sein.
