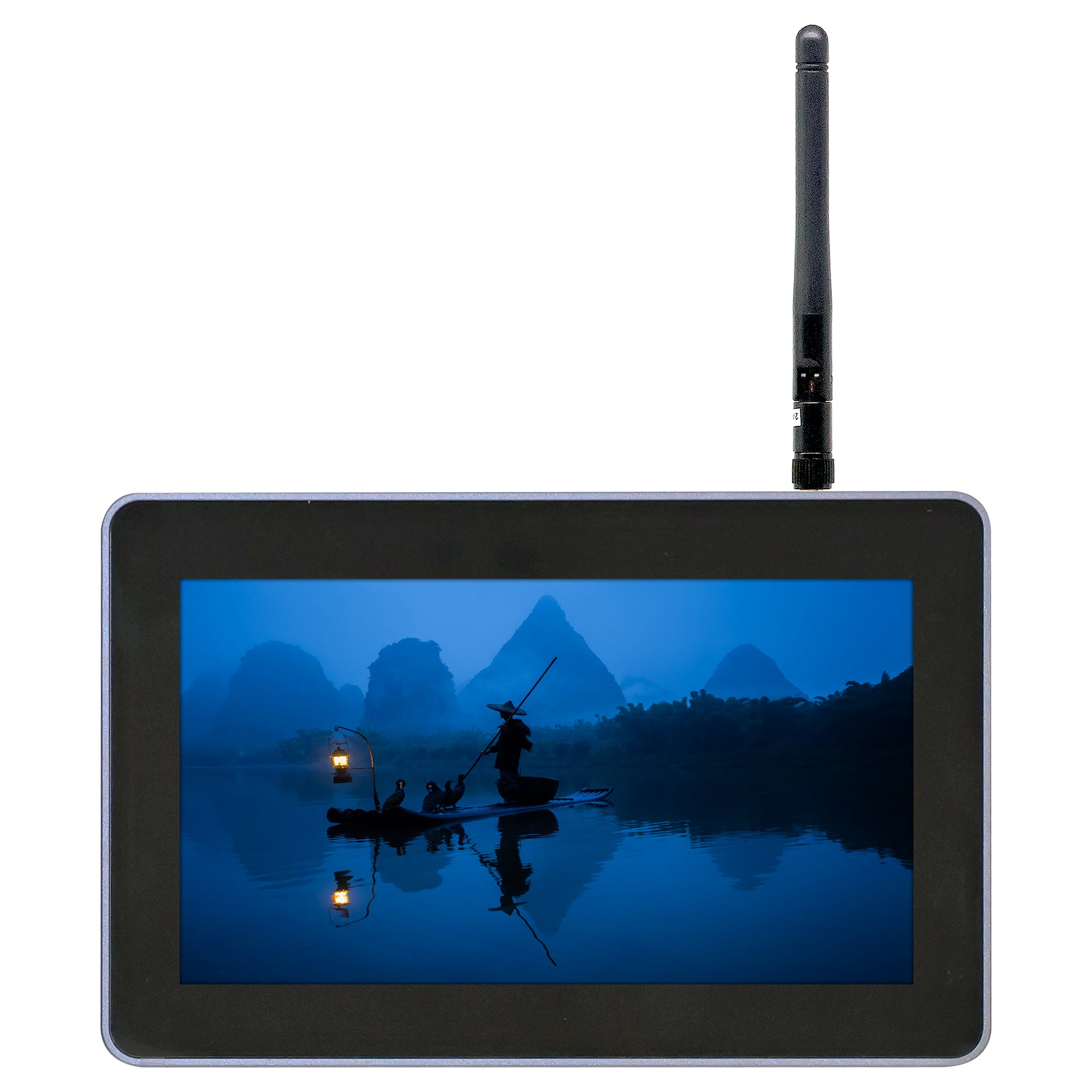

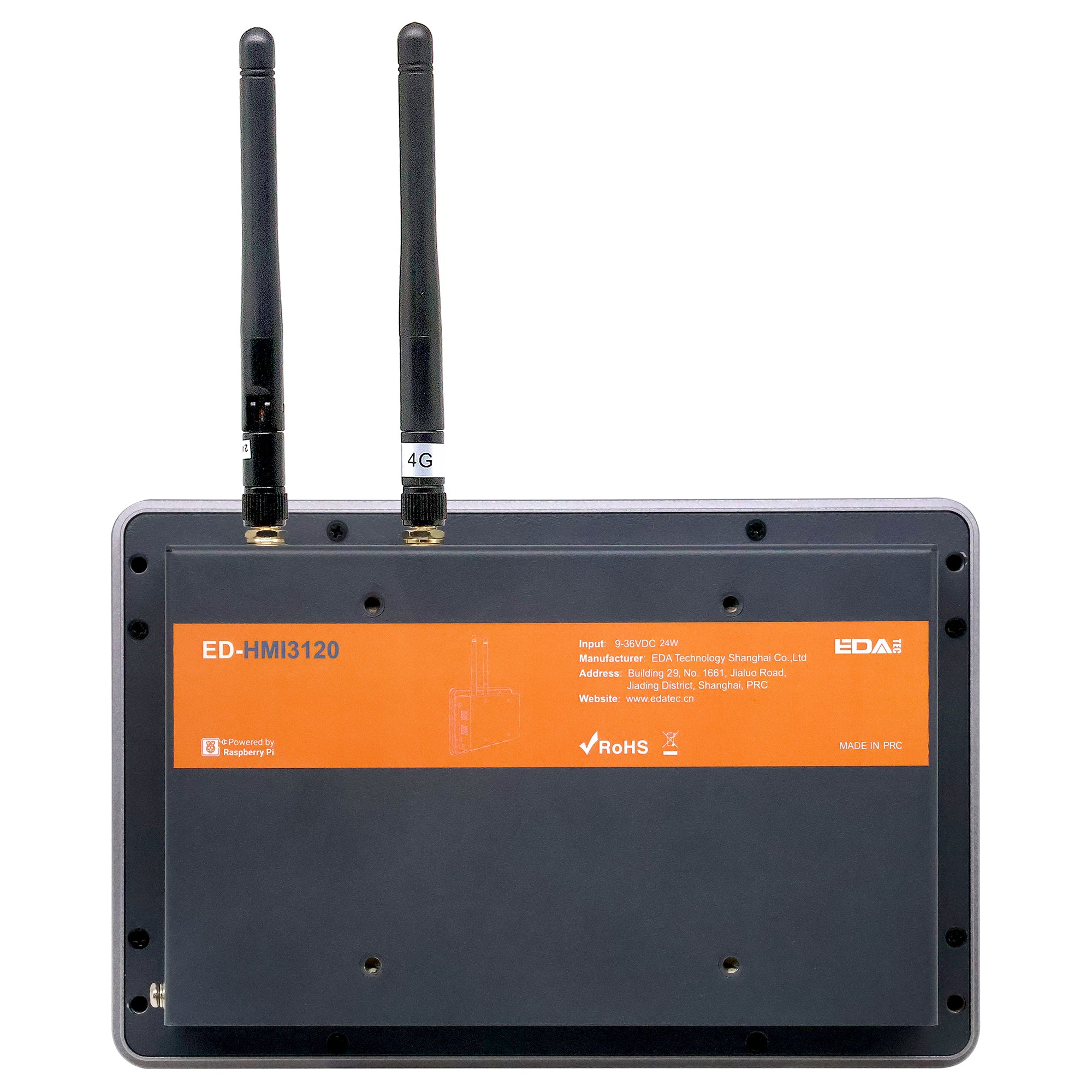

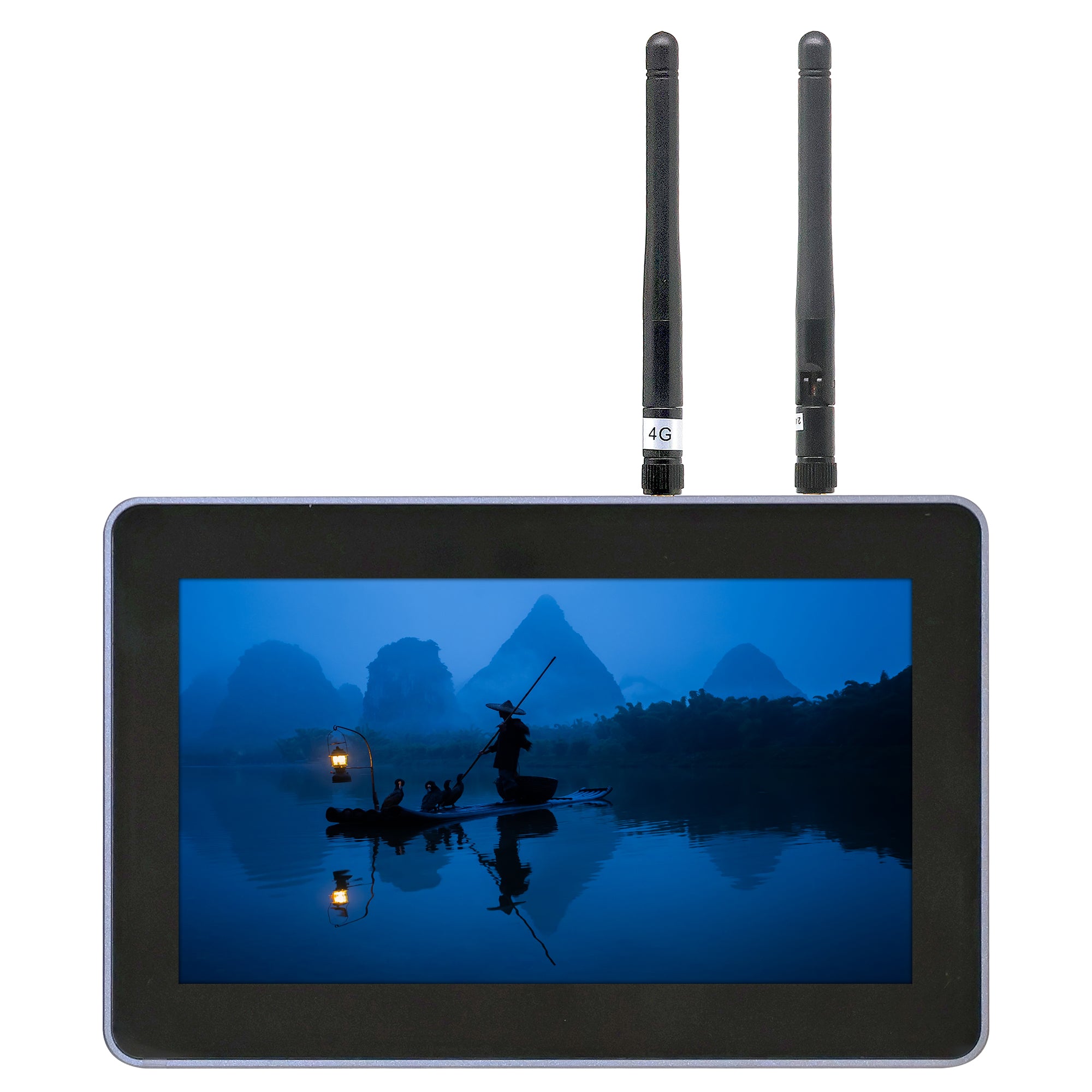

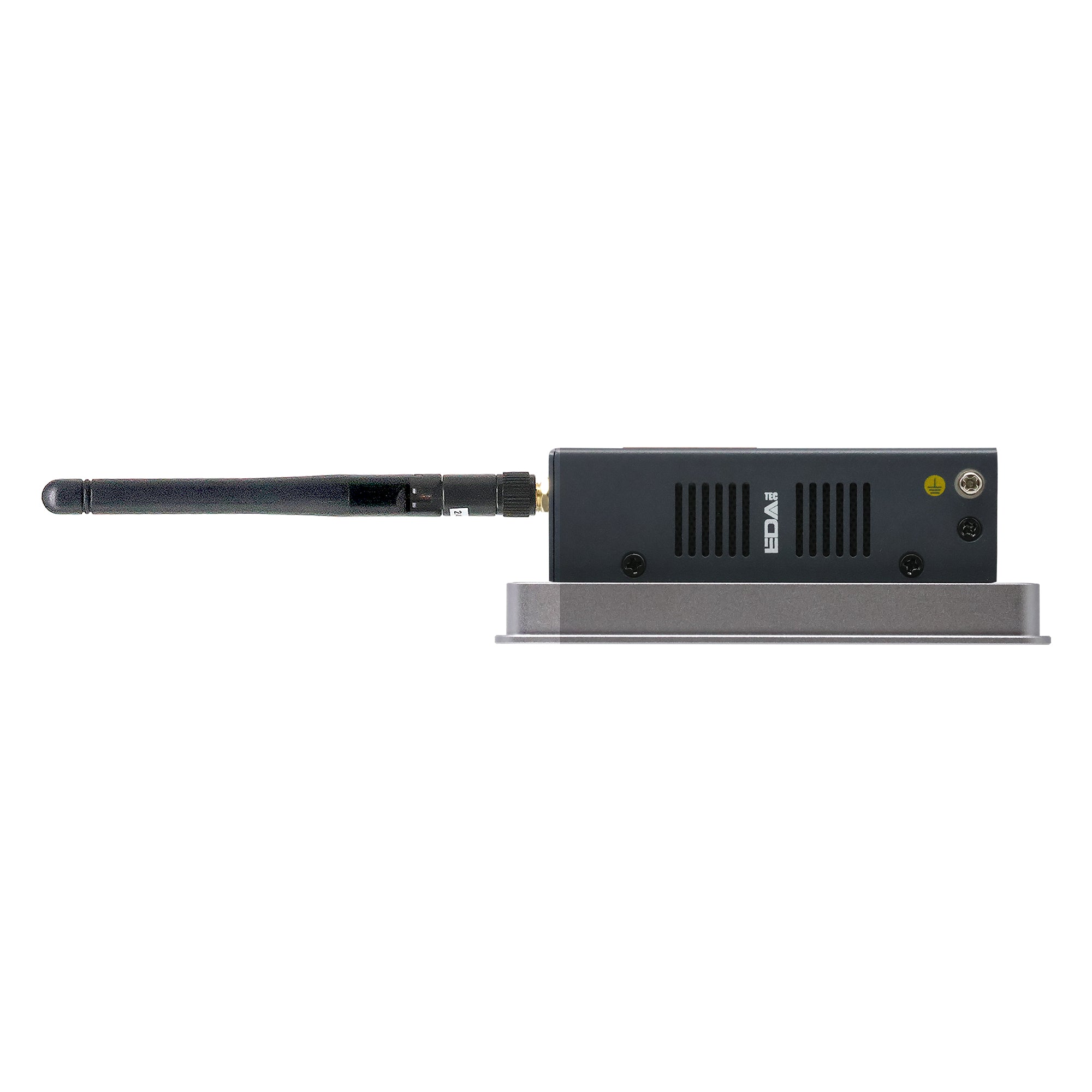

ED-HMI3120-070CC – 7" Industrial HMI mit CM5 & optionaler Kamera
Das ED-HMI3120-070CC ist ein modernes, kompaktes 7-Zoll Industrie-HMI auf Basis des leistungsstarken Raspberry Pi Compute Module 5 (CM5). Mit seinem kapazitiven Multi-Touch-Display, dem robusten Metallgehäuse und einem weiten Betriebstemperaturbereich überzeugt das Gerät in verschiedensten industriellen Anwendungen – von Maschinensteuerung über Prozessvisualisierung bis hin zu IoT-Edge-Lösungen. Die starke CM5-Plattform bietet spürbar mehr Leistung, hohe Energieeffizienz und zuverlässige Langzeitverfügbarkeit für professionelle B2B-Umgebungen.
Das HMI kann flexibel konfiguriert werden: RAM und eMMC stehen in mehreren Größen zur Auswahl, WiFi/Bluetooth können optional ergänzt werden und das Modell „070CC“ bietet zusätzlich die Option einer integrierbaren Kamera. Dank lüfterlosem Metallgehäuse und VESA- sowie Panel-Mount-Unterstützung lässt sich das ED-HMI3120-070CC problemlos in Maschinen, Schaltschränke oder Steuerpulte integrieren.
Der modulare EDATEC Ordering Code ermöglicht eine individuelle Zusammenstellung nach Projektanforderungen – ideal für maßgeschneiderte Industrieanwendungen, bei denen Leistung, Konnektivität und Erweiterbarkeit entscheidend sind.
Produktvarianten
Die ED-HMI3120-Serie bietet mehrere konfigurierbare Versionen für verschiedene industrielle Einsatzzwecke:
-
ED-HMI3120-070CC – Version mit optional integrierbarer Kamera
Hinweis:
Alle Varianten der HMI3120-Serie sind auf Anfrage verfügbar.
Technische Daten
| Kategorie | Spezifikation |
|---|---|
| Display | 7" kapazitiver Multi-Touchscreen (TFT-LCD) |
| Auflösung | 1024 × 600 Pixel |
| Recheneinheit | Raspberry Pi Compute Module 5 |
| RAM (optional) | 2 GB / 4 GB / 8 GB / 16 GB |
| eMMC (optional) | 16 GB / 32 GB / 64 GB |
| Wireless (optional) | WiFi / Bluetooth |
| 4G (optional) | Modelle wie „4EU“ |
| Kamera (optional) | Kamera-Option (Modellkennung „CC“) |

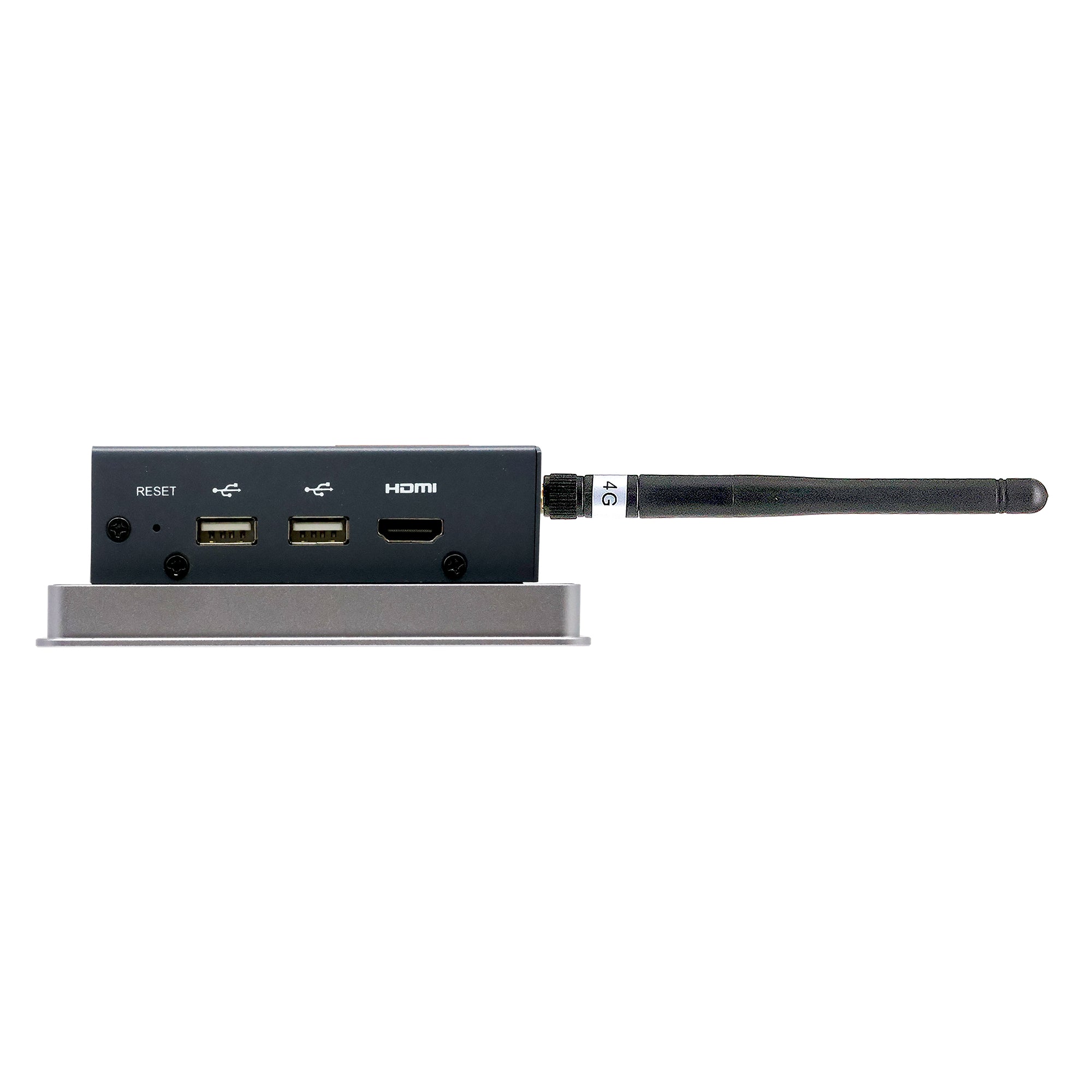

| Schnittstellen | RS232, RS485, USB 2.0, HDMI, LAN (RJ45) |
| Audio | 3,5-mm Audio-Ausgang |
| Speicherkarten-Slot | Micro-SD |
| Montage | VESA 75 / Panel Mount |
| Betriebstemperatur | –20 °C bis +60 °C |
| Gehäuse | Lüfterloses Metallgehäuse |
| Stromversorgung | 12–36 V DC (Netzteil nicht enthalten) |
| HS-Code | 8471504001 |
Individuelle Konfiguration (Ordering Code) - Ihr ED-HMI3120-070C nach Maß
Der EDATEC Ordering Code ermöglicht eine flexible und projektbezogene Zusammenstellung des ED-HMI3120-070C. Kunden können das Gerät exakt an industrielle Anforderungen anpassen:
-
Arbeitsspeicher (RAM): 2 GB / 4 GB / 8 GB / 16 GB
-
eMMC-Speicher: 16 GB / 32 GB / 64 GB
-
Kamera-Option: Kennzeichnung „C“ für Modelle mit Kamera (z. B. „070CC“)
-
Wireless: Gerät wahlweise mit oder ohne WiFi & Bluetooth
-
4G/LTE: Codes wie „4EU“ stehen für Versionen mit integriertem Mobilfunkmodul
-
Supercapacitor Modul (optional):
-
Kurzzeitige Notstromversorgung
-
Absicherung gegen Spannungseinbrüche
-
Schutz vor Datenverlust
-
Ideal für Industrieumgebungen mit potenziell instabiler Spannungsversorgung
-
-
Zubehör: Netzteile, Montagekits, Kabel, Erweiterungsmodule u. a.
Wir konfigurieren jede Variante individuell – perfekt für industrielle Anwendungen, die höchste Zuverlässigkeit und Flexibilität erfordern.
Lieferumfang
-
1× ED-HMI3120-070CC
-
1× Schnellstart-Hinweise
-
Netzteil nicht enthalten (optional erhältlich)
-
Optionales Zubehör je nach gewählter Konfiguration
Einsatzbereiche
Perfekt für professionelle Industrie- und B2B-Anwendungen:
-
Maschinen- und Anlagensteuerungen
-
Gebäudeautomation & Smart Building
-
Edge-Computing & IoT-Gateway-Lösungen
-
Prozessvisualisierung & SCADA
-
Fertigungs- und Produktionsüberwachung
-
Logistik- und Lagerterminals
-
Werkstatt- und Prüfstandsanzeigen
Hinweise
-
Kamera, Wireless und 4G sind optionale Funktionen
-
Supercapacitor Modul ebenfalls optional
-
Netzteil nicht im Lieferumfang enthalten
-
Alle Varianten der HMI3120-Serie auf Anfrage erhältlich
