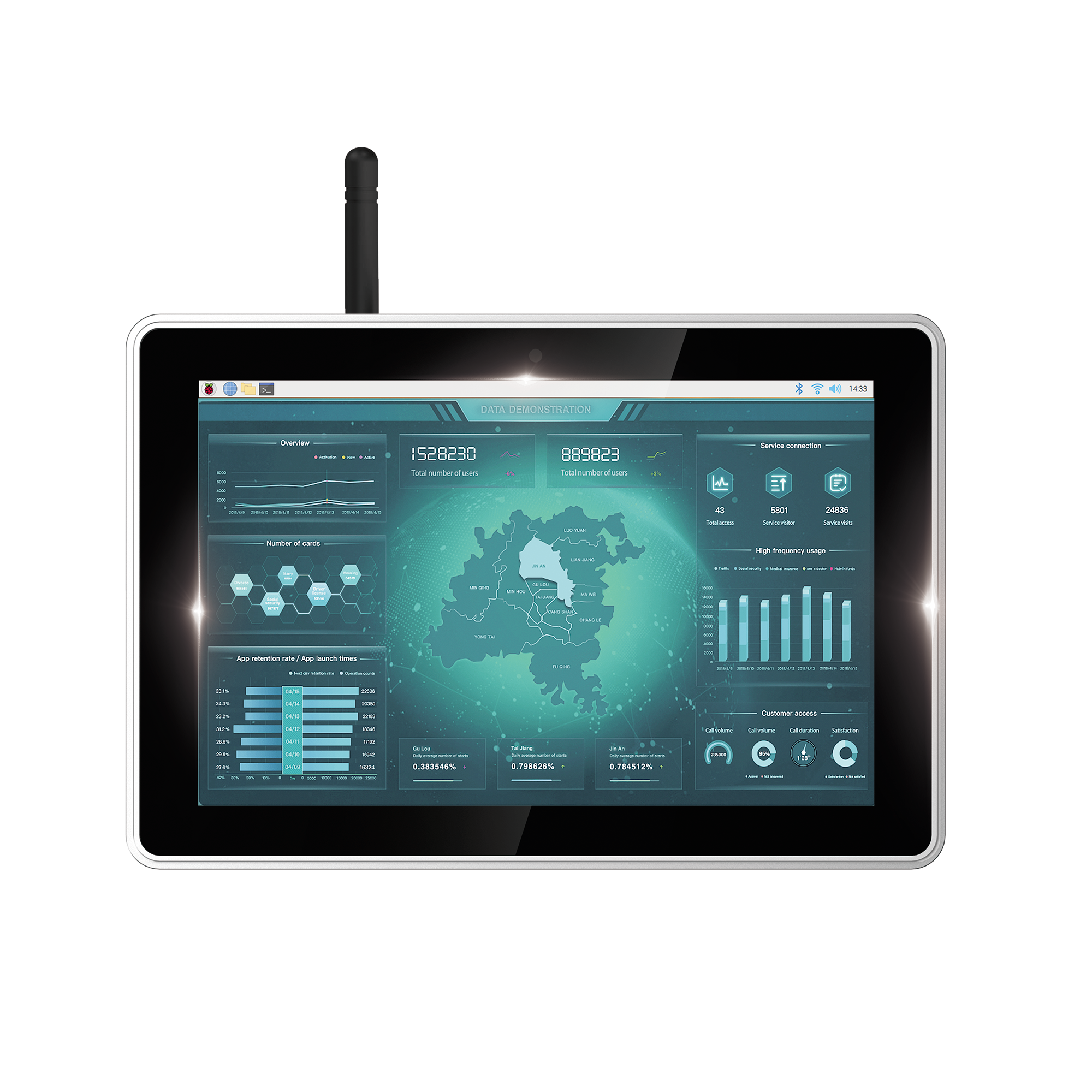

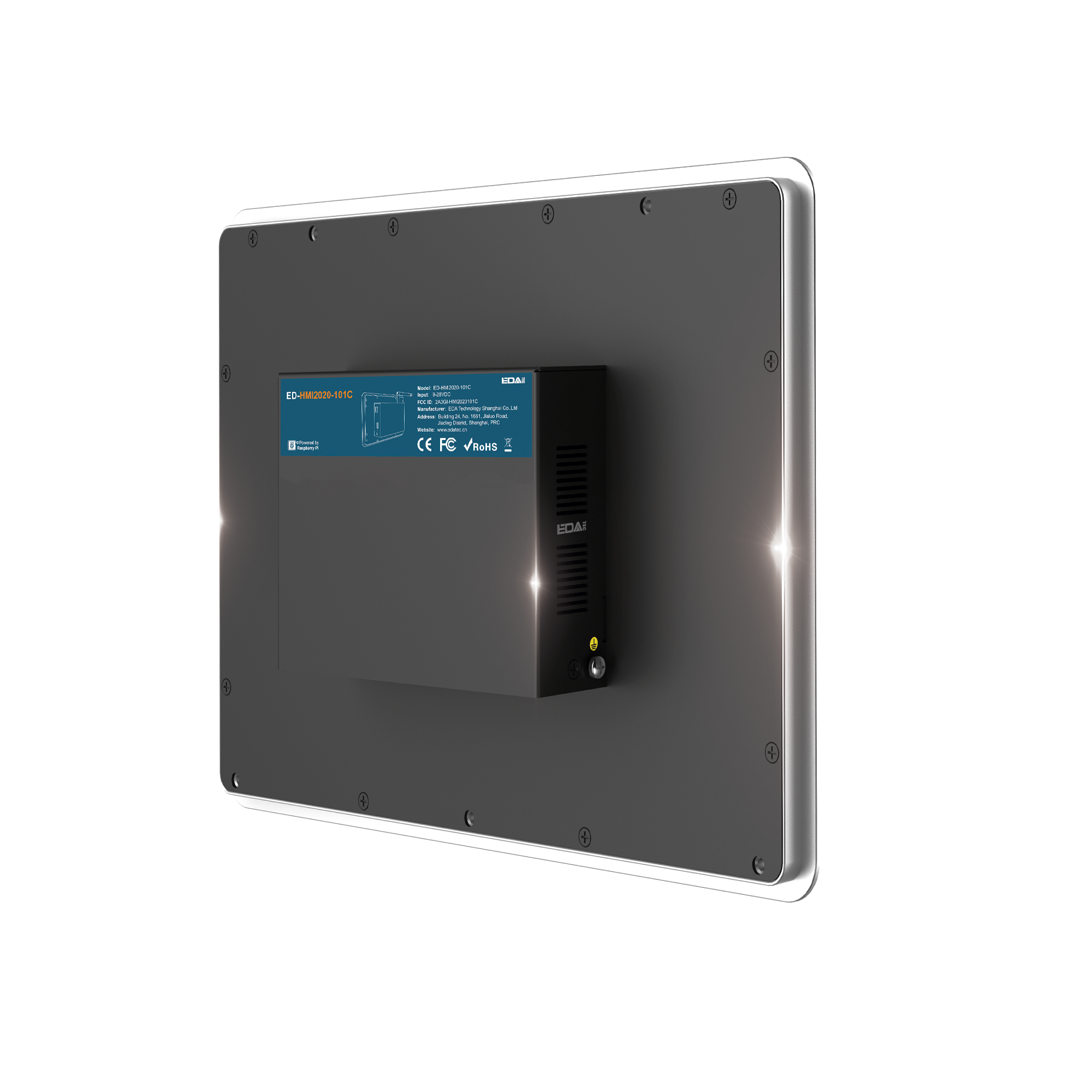

ED-HMI2020-101C ist ein industrieller Panel-PC, der auf dem Raspberry Pi CM4 basiert. Der ED-HMI2020-101C bietet gängige Schnittstellen wie HDMI, USB und Ethernet und unterstützt den Zugang zum Netzwerk über Wi-Fi und Ethernet. Die Integration von RTC, EEPROM und Verschlüsselungschip gewährleistet die Benutzerfreundlichkeit und Zuverlässigkeit des Produkts, das hauptsächlich in der industriellen Steuerung eingesetzt wird.
ED-HMI2020 Serie Funktionen
- CPU: Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-Bit SoC @ 1,5 GHz
- RAM: 1 GB/2 GB/4 GB/8 GB LPDDR4 RAM optional
- Speicher: 8 GB/16 GB/32 GB eMMC optional, Unterstützung für micro-SD-Karte
- Wireless: 2,4 GHz & 5 GHz Dual-Band Wi-Fi und Bluetooth
- Schnittstellen: 1 x Gigabit Ethernet, 1 x HDMI Typ A, 2 x USB 3.0, 1 x USB 2.0
- Stromversorgung: DC 9V~28V mit Verpolungsschutz, Überspannungs- & Überstromschutz; DC-Buchse & Phoenix-Anschluss optional, PoE optional
- Sonstiges: RTC mit CR1220-Batterie, EEPROM und Kryptografie-Authentifizierung, Summer, Reset-Taste, 2 x LED-Anzeigen, Audioausgang & Mikrofon optional
- Betriebstemperatur: -20°C~60°C
- Mechanisch: Hochwertiges Metallgehäuse, eingebaut
ED-HMI2020 Serie Auswahlguide
- Modell-Nr.: HMI2020-101C
- LCD Größe: 10,1"
- Auflösung: 1280x800
- Seitenverhältnis: 16:10
- Farben: 16,7M
- Helligkeit: 400 cd/m²
- Sichtwinkel (H/V): 160°/160°
- Multi-Touch (Anzahl der Punkte): 10
- Abmessungen (mm): 258 x 172 x 40
- Gewicht (kg): 1,4
Spezifikationen
-
System:
- CPU: Broadcom BCM2711, Quad-Core Arm Cortex-A72 (ARM v8) 64-Bit SoC @ 1,5 GHz
- VPU: H.265(HEVC), bis zu 4Kp60 Dekodierung, H.264, bis zu 1080p60 Dekodierung, 1080p30 Kodierung
- GPU: OpenGL ES 3.1 & Vulkan 1.0
- Speicher: Optionen für 1 GB, 2 GB, 4 GB, 8 GB LPDDR4-3200 SDRAM
-
Speicher:
- Optionen für 8 GB, 16 GB, 32 GB eMMC-Speicher
- Micro SD-Karte (Benutzerspeichererweiterung)
Software
-
Betriebssystem:
- Raspberry Pi OS (Desktop) 32-Bit
- Raspberry Pi OS (Lite) 32-Bit
- Raspberry Pi OS (Desktop) 64-Bit
- Raspberry Pi OS (Lite) 64-Bit
Front I/O
- Kamera: Eingebaute 8-Megapixel-Frontkamera (optional)

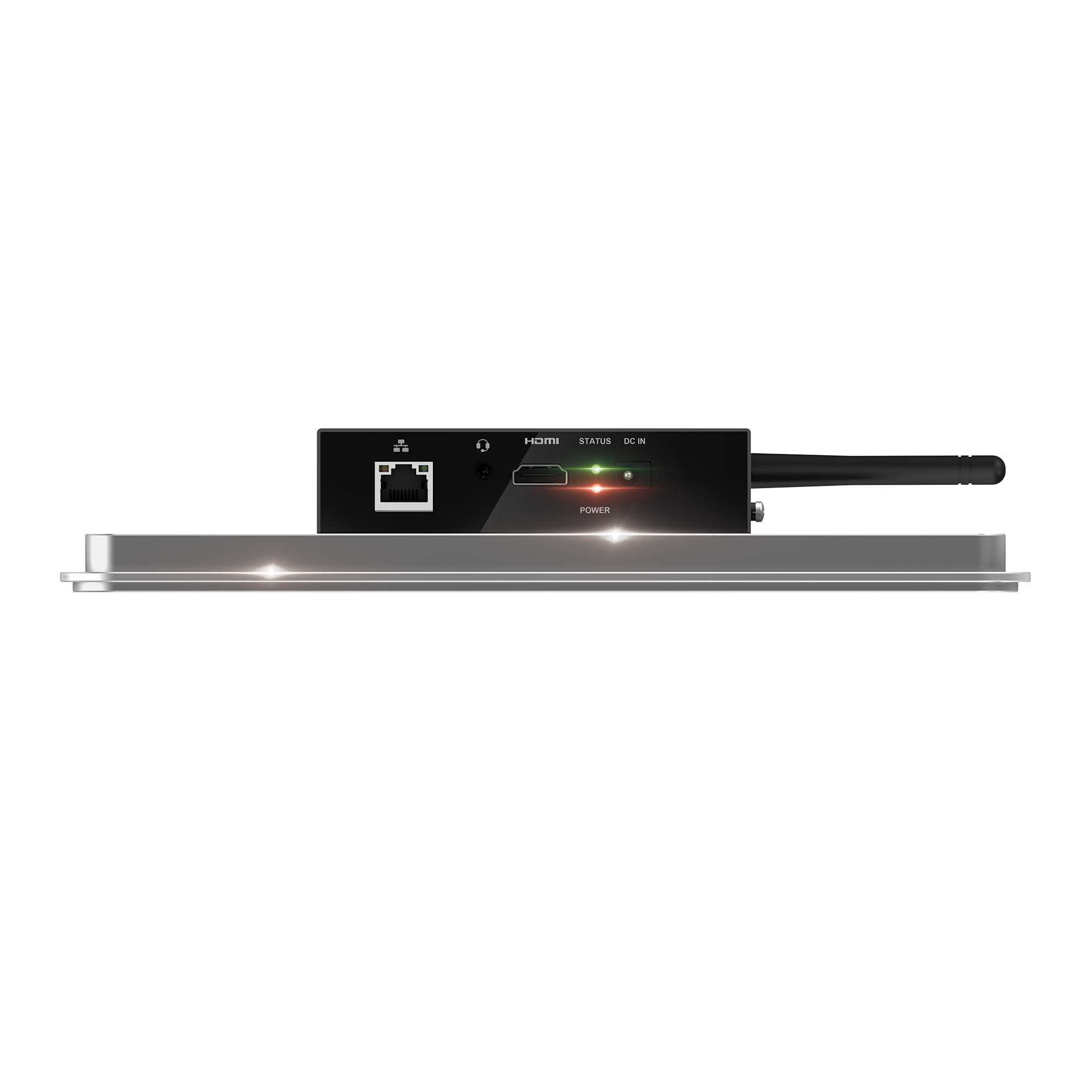

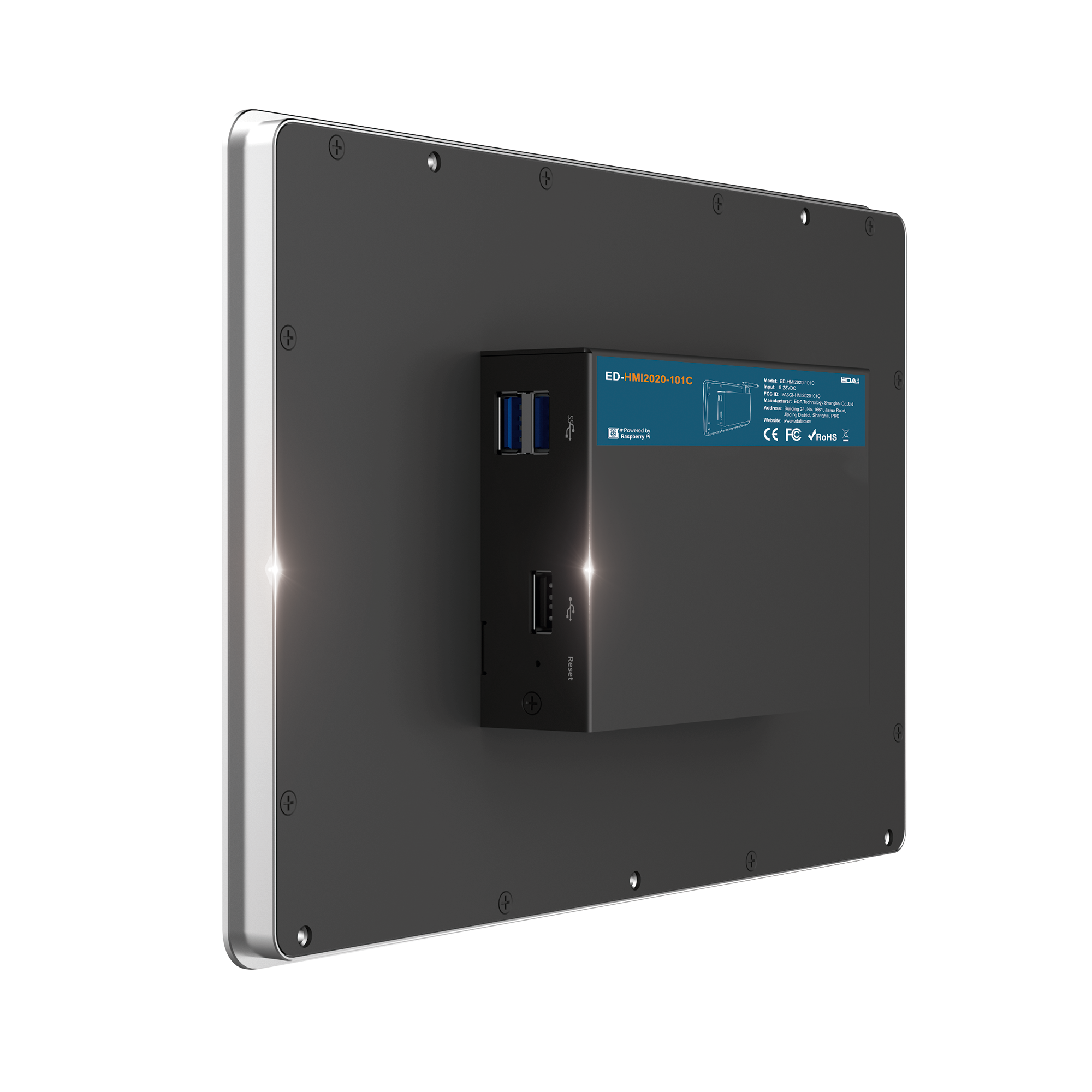

Seiten I/O
- Stromversorgung: 1 x DC IN, DC-Buchse, unterstützt 9V~28V Eingangsbereich
-
Audio:
- 1 x Audio In/Stereo Out, 3,5 mm Audio-Klinkenstecker. Kann als MIC IN und LINE OUT verwendet werden.
- Wenn ein Kopfhörer angeschlossen ist, wird der Audioausgang auf den Kopfhörer umgeschaltet.
- Wenn kein Kopfhörer angeschlossen ist, wird der Audioausgang auf den Lautsprecher umgeschaltet.
- 1000M Ethernet: 1 x adaptiver 10/100/1000M Ethernet-Anschluss, RJ45-Stecker. Kann verwendet werden, um auf das Netzwerk zuzugreifen. PoE kann über das Erweiterungsmodul unterstützt werden.
- SD-Kartensteckplatz: 1 x Micro-SD-Kartensteckplatz, verwendet zur Installation der SD-Karte zum Speichern von Benutzerdaten.
- HDMI: 1 x HDMI-Anschluss, Typ A Stecker. Kompatibel mit dem HDMI2.1-Standard und unterstützt 4K 60Hz.
- USB 2.0: 1 x USB 2.0-Anschluss, Typ A Stecker, unterstützt bis zu 480 Mbps Übertragungsrate.
- USB 3.0: 2 x USB 3.0-Anschlüsse, Typ A Stecker, unterstützen bis zu 5 Gbps Übertragungsrate.
- Antenne: 1 x SMA-Anschluss, zur Verbindung von Wi-Fi/BT-Antenne.
- Lautsprecher: 1 x PA-Ausgang, eingebauter 4Ω 3W Lautsprecher.
Tasten und Anzeigen
- Reset: 1 x Reset-Taste, zum Zurücksetzen des Geräts.
- Rpiboot: 1 x PROGRAMMIER-Taste, zum Flashen auf eMMC für das System.
- PWR: 1 x rotes Netzteil-LED, zur Überprüfung des Gerätestatus (ein/aus).
- ACT: 1 x grünes System-LED, zur Überprüfung des Arbeitsstatus des Geräts.
Erweiterungsleistung
- EEPROM: Unterstützt 4K Byte Speicher und verbessert die Benutzerfreundlichkeit des Geräts.
- Krypto-Authentifizierung: Kann angepasst werden, um die erforderliche Anwendungsebene zu realisieren und die Sicherheit des Geräts zu verbessern.
- RTC: Stellt sicher, dass die Systemuhr nicht durch das Ausschalten des Geräts beeinflusst wird. Hinweis: Eine CR1220-Batterie wird standardmäßig in China bereitgestellt.
- Summer: Ein Hinweis oder eine Abnormität kann gemäß der tatsächlichen Anwendung konfiguriert werden, um die Alarmfunktion zu realisieren.
Erweiterungs-I/O
- 12V 1A: 1 x DC OUT, 2-Pin 2,0 mm Abstand Stecker, unterstützt 12V 1A Ausgang. Diese Pins sind definiert als GND/12V, reserviert zur Stromversorgung für erweitertes LCD.
-
40-Pin GPIO: 1 x GPIO, 2x20-Pin 2,54 mm Rasterstecker, verwendet, um die GPIO-Ports von CM4 herauszuführen.
- Diese Pins sind definiert als GPIO1~GPIO27/3V3/5V2/GND.
- Kompatibel mit Erweiterungsmodulen und reserviert zum Anschluss von Erweiterungszubehör.
- HDMI: 1 x FPC HDMI, 40-Pin 0,5 mm Abstand FPC-Anschluss, kann reserviert werden, um das erweiterte LCD anzuschließen, unterstützt USB/I2C-Touchscreen und Hintergrundbeleuchtungsanpassung.
- USB: 1 x USB 2.0, 5-Pin 1,27 mm Abstand FPC-Anschluss, unterstützt die Erweiterung der USB 2.0-Schnittstelle.
LCD
- LCD Größe: 10,1" TFT
- Auflösung: 1280x800
- Farben: 16,7 MB
- Aktiver Bereich: 216,576 mm (H) x 135,36 mm (V)
- Hintergrundbeleuchtung: LED
- MTBF: >30000h
- Helligkeit: 400 cd/m²
- Kontrastverhältnis: 1000:1
- Reaktionszeit: 30 ms
- Sichtwinkel (CR≥10): 80° (L)/80° (R)/80° (U)/80° (D)
Touchscreen
- Typ: Mehrpunkt-Kapazitiver Touchscreen
- Transparenz: ≥85%
- Verbindungsmethode: COF
- Controller-Schnittstelle: I2C
- Treiberunterstützung: Linux
- Multi-Touch: 10 Punkte
- Oberflächenhärte: 6H
Elektrische Eigenschaften
- Eingangsspannung: 9V ~ 28V DC
- Maximale Leistungsaufnahme: 20W
Mechanische Eigenschaften
-
ED-HMI2020-070C:
- Abmessungen: 188 mm x 123 mm x 42 mm (BxTxH, Antenne nicht enthalten)
- Gewicht: 900 g
-
ED-HMI2020-101C:
- Abmessungen: 258 mm x 172 mm x 40 mm (BxTxH, Antenne nicht enthalten)
- Gewicht: 1,1 kg
- Installation: Eingebaute Frontinstallation
Wireless
-
Wi-Fi (optional): 2,4 GHz und 5 GHz Dual-Band Wi-Fi mit Antenne.
- 2,4 GHz Wi-Fi: Kompatibel mit IEEE 802.11 b/g/n
- 5 GHz Wi-Fi: Kompatibel mit IEEE 802.11 a/n/ac
- Bluetooth (optional): Bluetooth 5.0 mit Antenne, kompatibel mit Frequenzbereich 2402 MHz ~ 2480 MHz
Umwelt- & Regulierung
- Betriebstemperatur: -20°C ~ 60°C
- Lagertemperatur: -25°C ~ 60°C
- Umgebungsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)
-
Zertifizierungen:
- FCC: FCC 47 CFR Part 15 Subpart B
- CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
English Description
ED-HMI2020-101C is an industrial Panel PC based on Raspberry Pi CM4. ED-HMI2020-101C provides common interfaces such as HDMI, USB, and Ethernet, and supports access to the network through Wi-Fi and Ethernet. The integration of RTC, EEPROM, and encryption chip provides ease of use and reliability of the product, which is mainly used in industrial control.
ED-HMI2020 Series Features
- CPU: Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5 GHz
- RAM: 1 GB/2 GB/4 GB/8 GB LPDDR4 RAM optional
- Storage: 8 GB/16 GB/32 GB eMMC optional, and support for micro-SD Card
- Wireless: 2.4 GHz & 5 GHz dual-band Wi-Fi and Bluetooth
- Interface: 1 x Gigabit Ethernet, 1 x HDMI Type A, 2 x USB 3.0, 1 x USB 2.0
- Power Input: DC 9V~28V with reverse polarity, overvoltage & overcurrent protection; DC Jack & Phoenix connector optional, PoE optional
- Other: RTC with CR1220 battery, EEPROM and Crypto Authentication, Buzzer, Reset button, 2 x LED indicators, Audio output & Microphone optional
- Operating Temperature: -20°C~60°C
- Mechanical: High-quality metal case, Embedded front
ED-HMI2020 Series Selection Guide
- Model No.: HMI2020-101C
- LCD Size: 10.1"
- Resolution: 1280x800
- Aspect Ratio: 16:10
- # of Colors: 16.7M
- Luminance: 400 cd/m²
- Viewing Angle (H/V): 160°/160°
- Multi-Touch (# of points): 10
- Dimensions (mm): 258 x 172 x 40
- Weight (kg): 1.4
Specifications
-
System:
- CPU: Broadcom BCM2711, Quad-Core Arm Cortex-A72 (ARM v8) 64-bit SoC @ 1.5 GHz
- VPU: H.265(HEVC), up to 4Kp60 decode, H.264, up to 1080p60 decode, 1080p30 encode
- GPU: OpenGL ES 3.1 & Vulkan 1.0
- Memory: Options for 1 GB, 2 GB, 4 GB, 8 GB LPDDR4-3200 SDRAM
-
Storage:
- Options for 8 GB, 16 GB, 32 GB eMMC storage
- Micro SD card (user storage expansion)
Software
-
Operating System:
- Raspberry Pi OS (Desktop) 32-bit
- Raspberry Pi OS (Lite) 32-bit
- Raspberry Pi OS (Desktop) 64-bit
- Raspberry Pi OS (Lite) 64-bit
Front I/O
- Camera: Built-in 8-megapixel front camera (optional)
Side I/O
- Power: 1 x DC IN, DC Jack connector, supports 9V~28V input
-
Audio:
- 1 x Audio In/Stereo Out, 3.5mm audio jack connector. Can be used as MIC IN and LINE OUT.
- When a headphone is connected, the audio output switches to the headphone.
- When no headphone is connected, the audio output switches to the speaker.
- 1000M Ethernet: 1 x adaptive 10/100/1000M Ethernet port, RJ45 connector. Can be used to access the network. PoE can be supported through expansion module.
- SD Card Slot: 1 x Micro-SD card slot, used to install SD card for storing user data
- HDMI: 1 x HDMI port, type A connector. Compatible with HDMI2.1 standard and supports 4K 60Hz
- USB 2.0: 1 x USB 2.0 port, type A connector, supports up to 480 Mbps transmission rate
- USB 3.0: 2 x USB 3.0 ports, type A connector, support up to 5 Gbps transmission rate
- Antenna: 1 x SMA port, used to connect Wi-Fi/BT antenna
- Speaker: 1 x PA output, built-in 4Ω 3W speaker
Buttons and Indicators
- Reset: 1 x Reset button, to reset the device
- Rpiboot: 1 x PROGRAMMING button, used to flash to eMMC for the system
- PWR: 1 x red power indicator, used to check the device's power-on and power-off status
- ACT: 1 x green system indicator, used to check the device's working status
Expansion Performance
- EEPROM: Supports 4K byte storage and improves the ease of use of the device
- Crypto Authentication: Can be matched to realize the required upper layer application and improves the device's security
- RTC: Ensures that the system clock is not affected by device power-off. Note: A CR1220 battery is provided by default in China
- Buzzer: A tip or an anomaly can be configured according to actual application, which realizes the alarm function
Expansion I/O
- 12V 1A: 1 x DC OUT, 2-Pin 2.0mm spacing connector, supports 12V 1A output. These pins are defined as GND/12V, reserved to provide power supply for extended LCD
-
40-pin GPIO: 1 x GPIO, 2x20-Pin 2.54mm pitch header, used to lead out the GPIO ports of CM4
- These pins are defined as GPIO1~GPIO27/3V3/5V2/GND
- Compatible with expansion modules and reserved to connect expansion accessories
- HDMI: 1 x FPC HDMI, 40-pin 0.5mm spacing FPC connector, which can be reserved to connect extended LCD, supports USB/I2C touch screen and backlight adjustment
- USB: 1 x USB 2.0, 5-pin 1.27mm spacing FPC connector, supports expanding the USB 2.0 interface
LCD
- LCD Size: 10.1" TFT
- Resolution: 1280x800
- Colors: 16.7 MB
- Active Area: 216.576 mm (H) x 135.36 mm (V)
- Backlight: LED
- MTBF: >30000h
- Luminance: 400 cd/m²
- Contrast Ratio: 1000:1
- Response Time: 30 ms
- Viewing Angle (CR≥10): 80° (L)/80° (R)/80° (U)/80° (D)
Touchscreen
- Type: Multi-point Capacitive Touch Screen
- Transmittance: ≥85%
- Connection Method: COF
- Controller Interface: I2C
- Driver Support: Linux
- Multi-touch: 10 points
- Surface Hardness: 6H
Electrical Characteristics
- Input Voltage: 9V ~ 28V DC
- Maximum Power Consumption: 20W
Mechanical Characteristics
-
ED-HMI2020-070C:
- Dimensions: 188 mm x 123 mm x 42 mm (WxDxH, antenna not included)
- Weight: 900 g
-
ED-HMI2020-101C:
- Dimensions: 258 mm x 172 mm x 40 mm (WxDxH, antenna not included)
- Weight: 1.1 kg
- Installation: Embedded front installation
Wireless
-
Wi-Fi (optional): 2.4 GHz and 5 GHz dual-band Wi-Fi with antenna
- 2.4 GHz Wi-Fi: Compatible with IEEE 802.11 b/g/n
- 5 GHz Wi-Fi: Compatible with IEEE 802.11 a/n/ac
- Bluetooth (optional): Bluetooth 5.0 with antenna, compatible with 2402 MHz ~ 2480 MHz frequency
Environmental & Regulatory
- Operating Temperature: -20°C ~ 60°C
- Storage Temperature: -25°C ~ 60°C
- Ambient Humidity: 5% ~ 95% (non-condensing)
-
Certifications:
- FCC: FCC 47 CFR Part 15 Subpart B
- CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
