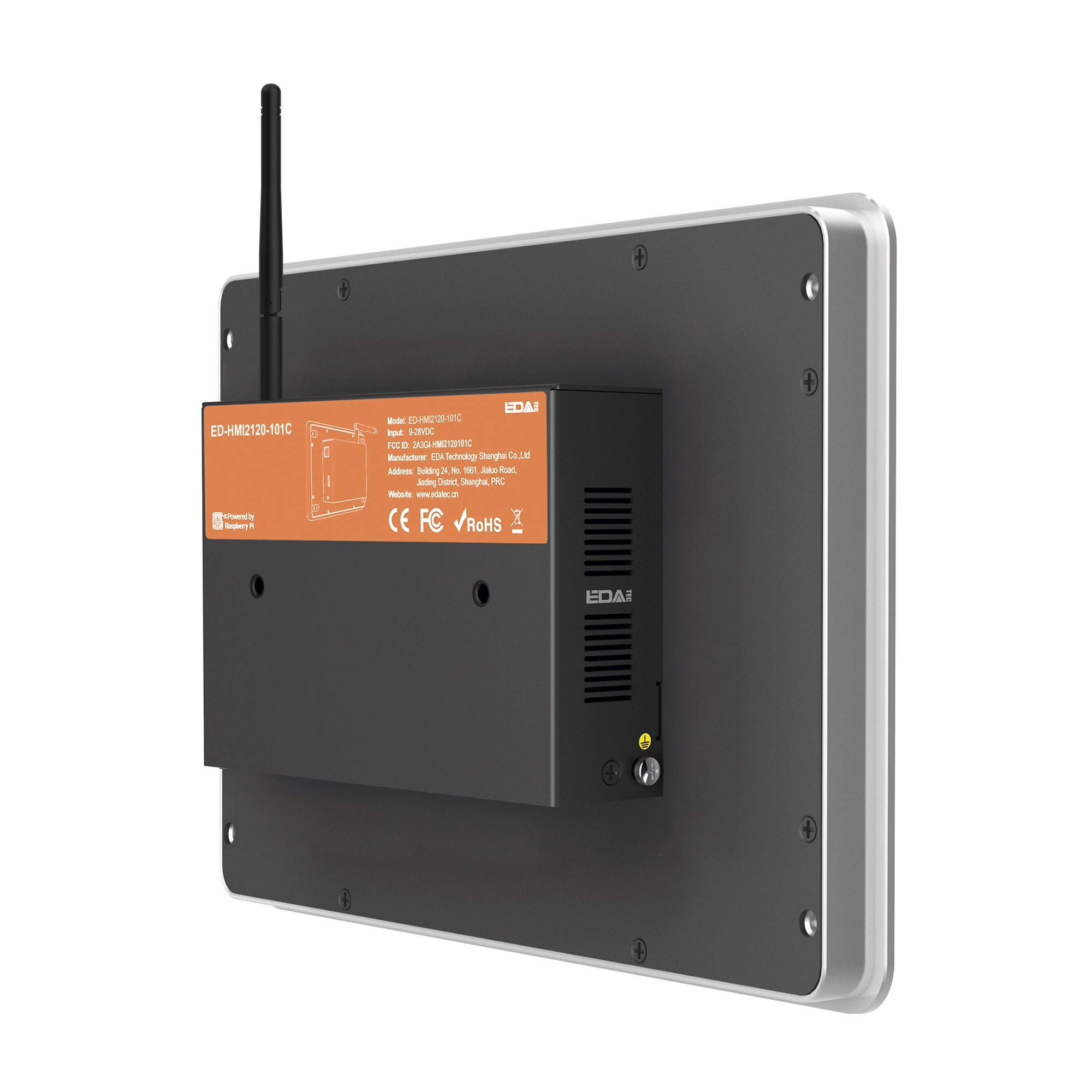

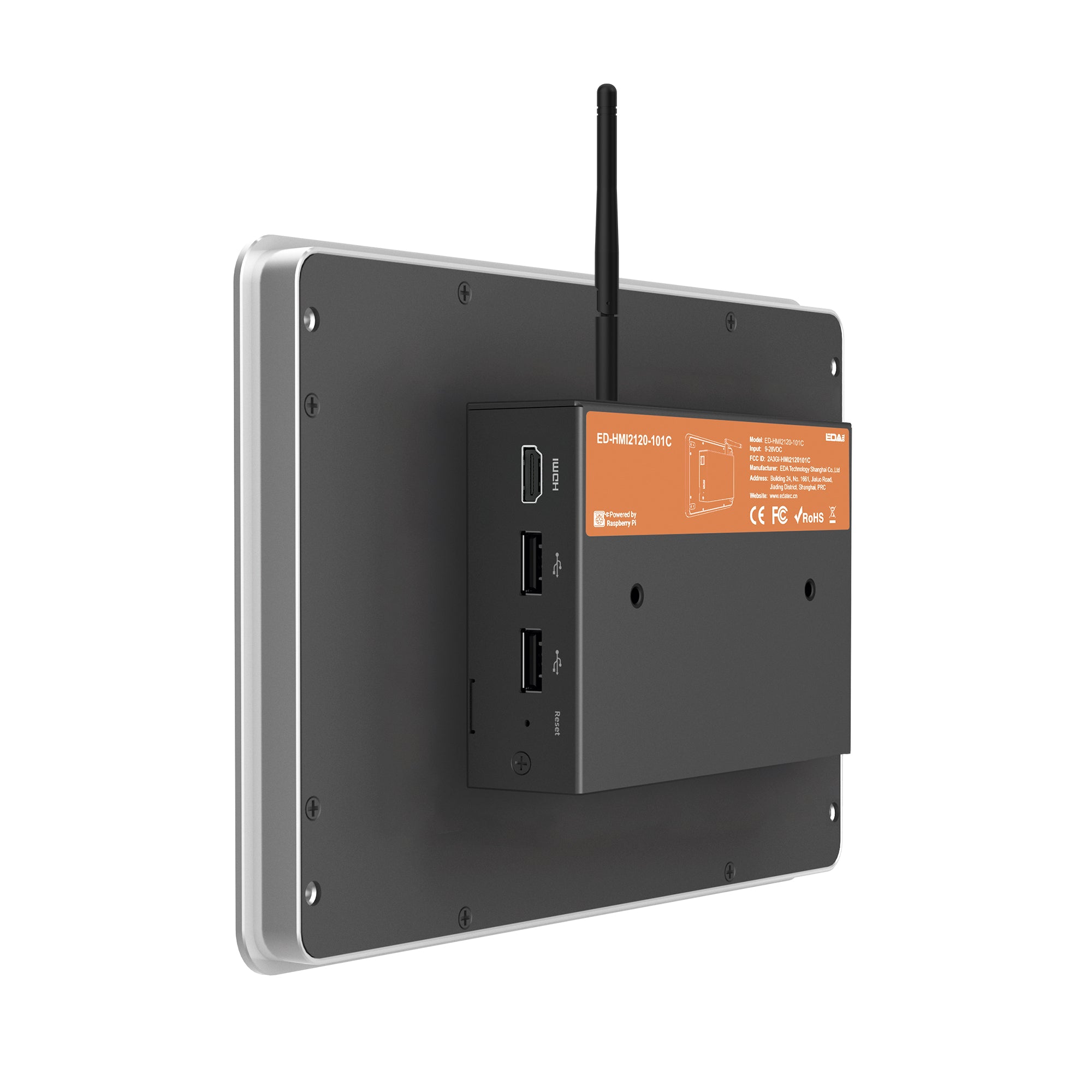

ED-HMI2020-101C ist ein industrieller Panel-PC, der auf dem Raspberry Pi CM4 basiert. Der ED-HMI2020-101C bietet gängige Schnittstellen wie HDMI, USB und Ethernet und unterstützt den Zugang zum Netzwerk über Wi-Fi und Ethernet. Die Integration von RTC, EEPROM und Verschlüsselungschip gewährleistet die Benutzerfreundlichkeit und Zuverlässigkeit des Produkts, das hauptsächlich in der industriellen Steuerung eingesetzt wird.

Spezifikationen

System

• CPU: Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-Bit SoC @ 1,5GHz
• VPU:
  • H.265 (HEVC), bis zu 4Kp60 Dekodierung
  • H.264, bis zu 1080p60 Dekodierung, 1080p30 Kodierung
• GPU: OpenGL ES 3.1 & Vulkan 1.0
• Speicher: Optionen für 1GB, 2GB, 4GB, 8GB LPDDR4-3200 SDRAM
• Speicher:
  • Optionen für 8GB, 16GB, 32GB eMMC Speicher
  • Micro SD-Karte (Benutzerspeichererweiterung)
  • M.2 NVMe SSD (optional)

Software

• Betriebssystem:
  • Raspberry Pi OS (Desktop) 32-Bit
  • Raspberry Pi OS (Lite) 32-Bit
  • Raspberry Pi OS (Desktop) 64-Bit
  • Raspberry Pi OS (Lite) 64-Bit

Vorderes I/O

• Kamera: Eingebaute 8-Megapixel-Frontkamera (optional)

Seitliches I/O

• Stromversorgung:
  • 1 x DC IN, 2-Pin 3,5mm Abstand Phoenix-Klemmen mit Schraublöchern.
  • Unterstützt 9V~36V Eingang, das Signal ist definiert als VIN+/GND.
• Audio:
  • 1 x Audio In/Stereo Out, 3,5mm Audio-Buchse. Kann als MIC IN und LINE OUT verwendet werden.
  • Wenn ein Kopfhörer angeschlossen ist, wechselt die Audioausgabe zum Kopfhörer.
  • Wenn kein Kopfhörer angeschlossen ist, wechselt die Audioausgabe zum Lautsprecher.
• RS485:
  • 2 x RS485, 6-Pin 3,5mm Abstand Phoenix-Klemmen mit IO-Isolator, ausgestattet mit elektrostatischem und Überspannungsschutz, das Signal ist definiert als IGND/A/B.
• RS232:
  • 2 x RS232, 6-Pin 3,5mm Abstand Phoenix-Klemmen mit IO-Isolator, ausgestattet mit elektrostatischem und Überspannungsschutz, das Signal ist definiert als IGND/TX/RX.
• 1000M Ethernet:
  • 1 x adaptiver 10/100/1000M Ethernet-Port, RJ45-Stecker. Kann zum Zugriff auf das Netzwerk verwendet werden. PoE kann über ein Erweiterungsmodul unterstützt werden.
• 100M Ethernet:
  • 1 x adaptiver 10/100M Ethernet-Port, RJ45-Stecker. Kann zum Zugriff auf das Netzwerk verwendet werden.
• SD-Kartensteckplatz: 1 x Micro-SD-Kartensteckplatz, dient zur Installation einer SD-Karte zum Speichern von Benutzerdaten.
• SIM-Kartensteckplatz: 1 x Nano SIM-Kartensteckplatz, dient zur Installation einer SIM-Karte für den 4G-Empfang.
• Micro USB: 1 x Micro USB-Port, unterstützt das Flashen von eMMC für das System.
• HDMI: 1 x HDMI-Port, Typ A-Stecker. Kompatibel mit HDMI 2.1 Standard und unterstützt 4K 60Hz.
• USB 2.0: 2 x USB 2.0 Ports, Typ A-Stecker, unterstützt bis zu 480Mbps.
• Antenne:
  • 2 x SMA-Ports, zum Anschließen der 4G-Antenne und der Wi-Fi/BT-Antenne.
• Lautsprecher: 1 x PA-Ausgang, Dual-Channel-Stereo-Audioausgang, eingebaut in zwei 4Ω 3W Lautsprecher.

Tasten und Anzeigen

• Reset: 1 x Reset-Taste, die das Gerät zurücksetzen kann.
• PWR: 1 x rote Stromanzeige, dient zur Überprüfung des Gerätestatus (Ein/Aus).
• 4G: 1 x grüne 4G-Anzeige, dient zur Überprüfung des 4G-Signalstatus.
• ACT: 1 x grüne Systemanzeige, dient zur Überprüfung des Betriebsstatus des Geräts.
• USER: 1 x grüne Benutzeranzeige, Benutzer können einen Status entsprechend der tatsächlichen Anwendung anpassen.
• COM1~COM4: 4 x grüne UART-Anzeigen, dienen zur Überprüfung des Kommunikationsstatus des UART-Ports.

Erweiterungsleistung

• EEPROM: Unterstützt 4KB Speicher und verbessert die Benutzerfreundlichkeit des Geräts.
• Krypto-Authentifizierung: Kann angepasst werden, um die erforderliche Anwendungsschicht zu realisieren und die Sicherheit des Geräts zu verbessern.
• RTC: RTC mit CR1220 Batterie-Backup, das sicherstellt, dass die Systemuhr nicht durch das Ausschalten des Geräts beeinflusst wird.
  • Hinweis: Eine CR1220 Batterie wird standardmäßig in China mitgeliefert.
• Summer: Ein Tipp oder eine Anomalie kann entsprechend der tatsächlichen Anwendung konfiguriert werden, was die Alarmfunktion realisiert.
• Watchdog: Realisiert den Hardware-Watchdog basierend auf der RTC-Alarmfunktion, um die Zuverlässigkeit des Geräts sicherzustellen.

Erweiterung I/O

• 12V 1A:
  • 3 x DC OUT, 2-Pin 2,0mm Abstand Stecker, unterstützt 12V 1A Ausgang.
  • Diese Pins sind als GND/12V definiert, reserviert zur Stromversorgung für ein erweitertes LCD.
• 40-Pin GPIO:
  • 1 x GPIO, 2x20-Pin 2,54mm Raster Header, verwendet zum Ausführen der GPIO-Ports des CM4.
  • Diese Pins sind als GPIO1~GPIO27/3V3/5V2/GND definiert.
  • Kompatibel mit Erweiterungsmodulen und reserviert zum Anschließen von Erweiterungszubehör.
• 10-Pin GPIO:
  • 1 x GPIO Pin-Header, 2x5-Pin 2,54mm Raster Header, verwendet zum Ausführen der Erweiterungs-GPIO-Ports. Benutzer können die Funktion entsprechend der tatsächlichen Anwendung anpassen, diese Pins sind als 8xGPIO/3V3/GND definiert.
• HDMI:
  • 1 x FPC HDMI, 40-Pin 0,5mm Raster FPC-Stecker, reserviert zum Anschließen eines erweiterten LCDs, unterstützt USB/I2C Touchscreen und Hintergrundbeleuchtungseinstellung.
• USB: 1 x USB 2.0, 5-Pin 1,5mm Raster WTB-Stecker, unterstützt die Erweiterung des USB 2.0 Ports.
• M.2 B:
  • 1 x M.2 B, M.2 B Key Stecker, unterstützt den Anschluss einer SSD. Kompatibel mit M.2 2230 und M.2 2242.

LCD

• LCD Größe: 10,1" TFT
• Auflösung: 1280x800
• Farben: 16,7MB
• Aktive Fläche: 216,576mm(H) x 135,36mm(V)
• Hintergrundbeleuchtung: LED
• MTBF: >30000h
• Helligkeit: 400cd/m²
• Kontrastverhältnis: 1000:1
• Reaktionszeit: 30ms
• Blickwinkel (CR≥10): 80°(L)/80°(R)/80°(U)/80°(D)

Touchscreen

• Typ: Multi-Point Kapazitiver Touchscreen
• Transparenz: ≥85％
• Verbindungsmethode: COF
• Controller-Schnittstelle: I2C
• Treiberunterstützung: Linux
• Multi-Touch: 10 Punkte
• Oberflächenhärte: 6H

Elektrische Eigenschaften

• Eingangsspannung: 9V ~ 36V DC
• Maximale Leistungsaufnahme: 25W

Mechanische Eigenschaften

• Abmessungen: 258mm x 172mm x 42mm (BxTxH, Antenne nicht eingeschlossen.)
• Gewicht: 1,2Kg
• Installation: Eingebettete Frontinstallation

Umwelt & Vorschriften

• Betriebstemperatur: -20°C ~ 60°C
• Lagertemperatur: -25°C ~ 60°C
• Umgebungsluftfeuchtigkeit: 5% ~ 95% (nicht kondensierend)
• Zertifizierungen:
  • FCC
  • FCC 47 CFR Teil 15 Unterabschnitt B
  • CE
  • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
  • EN 55032/EN 55035
  • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
  • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

English Description

ED-HMI2020-101C is an industrial Panel PC based on Raspberry Pi CM4. ED-HMI2020-101C provides common interfaces such as HDMI, USB, and Ethernet, and supports access to the network through Wi-Fi and Ethernet. The integration of RTC, EEPROM, and encryption chip provides ease of use and reliability of the product, which is mainly used in industrial control.

Specifications

System

• CPU: Broadcom BCM2711, quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
• VPU:
  • H.265 (HEVC), up to 4Kp60 decode
  • H.264, up to 1080p60 decode, 1080p30 encode
• GPU: OpenGL ES 3.1 & Vulkan 1.0
• Memory: Options for 1GB, 2GB, 4GB, 8GB LPDDR4-3200 SDRAM
• Storage:
  • Options for 8GB, 16GB, 32GB eMMC storage
  • Micro SD card (user storage expansion)
  • M.2 NVMe SSD (optional)

Software

• Operating System:
  • Raspberry Pi OS (Desktop) 32-bit
  • Raspberry Pi OS (Lite) 32-bit
  • Raspberry Pi OS (Desktop) 64-bit
  • Raspberry Pi OS (Lite) 64-bit

Front I/O

• Camera: Built-in 8-megapixel front camera (optional)

Side I/O

• Power:
  • 1 x DC IN, 2-Pin 3.5mm spacing Phoenix terminals with screw holes.
  • Supports 9V~36V input, the signal is defined as VIN+/GND.
• Audio:
  • 1 x Audio In/Stereo Out, 3.5mm audio jack connector. It can be used as MIC IN and LINE OUT.
  • When a headphone is connected, the audio output switches to the headphone.
  • When no headphone is connected, the audio output switches to the speaker.
• RS485:
  • 2 x RS485, 6-Pin 3.5mm spacing Phoenix terminals with IO isolator, equipped with electrostatic and surge protection, the signal is defined as IGND/A/B.
• RS232:
  • 2 x RS232, 6-Pin 3.5mm spacing Phoenix terminals with IO isolator, equipped with electrostatic and surge protection, the signal is defined as IGND/TX/RX.
• 1000M Ethernet:
  • 1 x adaptive 10/100/1000M Ethernet port, RJ45 connector. It can be used to access the network. PoE can be supported through expansion module.
• 100M Ethernet:
  • 1 x adaptive 10/100M Ethernet port, RJ45 connector. It can be used to access the network.
• SD Card Slot: 1 x Micro-SD card slot, used to install SD card for storing user data.
• SIM Card Slot: 1 x Nano SIM card slot, used to install SIM card for getting 4G signal.
• Micro USB: 1 x Micro USB port, supports flashing eMMC for the system.
• HDMI: 1 x HDMI port, type A connector. It is compatible with HDMI2.1 standard and supports 4K 60Hz.
• USB 2.0: 2 x USB 2.0 ports, type A connector, supports up to 480Mbps.
• Antenna:
  • 2 x SMA ports, used to connect 4G antenna and Wi-Fi/BT antenna.
• Speaker: 1 x PA output, dual-channel stereo audio output, built-in two 4Ω 3W speakers.

Buttons and Indicators

• Reset: 1 x Reset button, which can reset the device.
• PWR: 1 x red power indicator, used to check the status of device power-on and power-off.
• 4G: 1 x green 4G indicator, used to check the status of 4G signal.
• ACT: 1 x green system indicator, used to check the working status of the device.
• USER: 1 x green user indicator, user can customize a status according to actual application.
• COM1~COM4: 4 x green UART indicators, used to check the communication status of UART port.

Expansion Performance

• EEPROM: Supports 4KB storage and improves the ease of use of the device.
• Crypto Authentication: Can be matched to realize the required upper-layer application and improves the security of the device.
• RTC: RTC with CR1220 battery backup, which ensures that the system clock is not affected by device power-off.
  • Note: A CR1220 battery is provided by default in China.
• Buzzer: A tip or an abnormality can be configured according to actual application, which realizes the alarm function.
• Watchdog: Realizes the hardware watchdog based on the RTC alarm function to ensure the reliability of the device.

Expansion I/O

• 12V 1A:
  • 3 x DC OUT, 2-Pin 2.0mm spacing connector, supports 12V 1A output.
  • These pins are defined as GND/12V, reserved to provide power supply for extended LCD.
• 40-Pin GPIO:
  • 1 x GPIO, 2x20-Pin 2.54mm pitch header, used to lead out the GPIO ports of CM4.
  • These pins are defined as GPIO1~GPIO27/3V3/5V2/GND.
  • Compatible with expansion modules, and reserved to connect expansion accessories.
• 10-Pin GPIO:
  • 1 x GPIO Pin Header, 2x5-Pin 2.54mm pitch header, used to lead out the expansion GPIO ports. User can customize the function according to actual application, these pins are defined as 8xGPIO/3V3/GND.
• HDMI:
  • 1 x FPC HDMI, 40-Pin 0.5mm spacing FPC connector, reserved to connect extended LCD, supports USB/I2C touchscreen and backlight adjustment.
• USB: 1 x USB 2.0, 5-Pin 1.5mm spacing WTB connector, supporting to expand the USB 2.0 port.
• M.2 B:
  • 1 x M.2 B, M.2 B Key connector, supporting to connect SSD. It is compatible with M.2 2230 and M.2 2242.

LCD

• LCD Size: 10.1" TFT
• Resolution: 1280x800
• Colors: 16.7MB
• Active Area: 216.576mm(H) x 135.36mm(V)
• Backlight: LED
• MTBF: >30000h
• Luminance: 400cd/m²
• Contrast Ratio: 1000:1
• Response Time: 30ms
• Viewing Angle (CR≥10): 80°(L)/80°(R)/80°(U)/80°(D)

Touch Screen

• Type: Multi-point Capacitive Touch Screen
• Transmittance: ≥85％
• Connection Method: COF
• Controller Interface: I2C
• Driver Support: Linux
• Multi-touch: 10 points
• Surface Hardness: 6H

Electrical Characteristics

• Input Voltage: 9V ~ 36V DC
• Maximum Power Consumption: 25W

Mechanical Characteristics

• Dimensions: 258mm x 172mm x 42mm (WxDxH, antenna not included.)
• Weight: 1.2Kg
• Installation: Embedded front installation

Environmental & Regulatory

• Operating Temperature: -20°C ~ 60°C
• Storage Temperature: -25°C ~ 60°C
• Ambient Humidity: 5% ~ 95% (non-condensing)
• Certifications:
  • FCC
  • FCC 47 CFR Part 15 Subpart B
  • CE
  • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
  • EN 55032/EN 55035
  • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
  • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

Sicherheitsangaben

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
• Stellen Sie sicher, dass alle Montage- und Installationsanweisungen des Herstellers sorgfältig befolgt werden.
• Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
• Die unsachgemäße Nutzung dieses Produkts kann zu schweren Verletzungen oder Sachschäden führen.
• Nicht für Kinder unter 10 Jahren geeignet.
• Bei unsachgemäßer Verwendung besteht eine Verletzungsgefahr.
• Dieses Produkt entspricht den geltenden Sicherheitsanforderungen der Europäischen Union.
• Dieses Produkt wurde gemäß der GPSR geprüft, die sicherstellt, dass alle relevanten Sicherheitsanforderungen für Konsumgüter eingehalten werden.

Nachverfolgbarkeitsinformationen

Jedes Produkt verfügt über eines oder mehrere der folgenden Merkmale:

• Ein CE-Kennzeichen, das die Einhaltung der Sicherheits-, Gesundheits- und Umweltschutzanforderungen der Europäischen Union anzeigt.
• Eine eindeutige Serien- oder Chargennummer, um die Nachverfolgbarkeit zu gewährleisten und bei Bedarf Rückrufaktionen zu unterstützen.
• Hersteller- und Importeurangaben für den Kundensupport und Sicherheitsanfragen.

Überwachung und Berichterstattung von Vorfällen

Für den unwahrscheinlichen Fall eines Produktproblems haben wir Verfahren implementiert, um:

• Kundenbeschwerden zeitnah bearbeiten.
• Schwerwiegende Vorfälle über das EU Safety Gate/RAPEX-System melden.
• Mit den Marktüberwachungsbehörden zusammenarbeiten, um die öffentliche Sicherheit zu gewährleisten.

Kontakt:

• Email: support [@] pi3g.com
• Telefon: 0341 / 392 858 40

Dieses Produkt ist vollständig mit allen geltenden EU-Vorschriften konform, um die Sicherheit unserer geschätzten Kunden zu gewährleisten.
