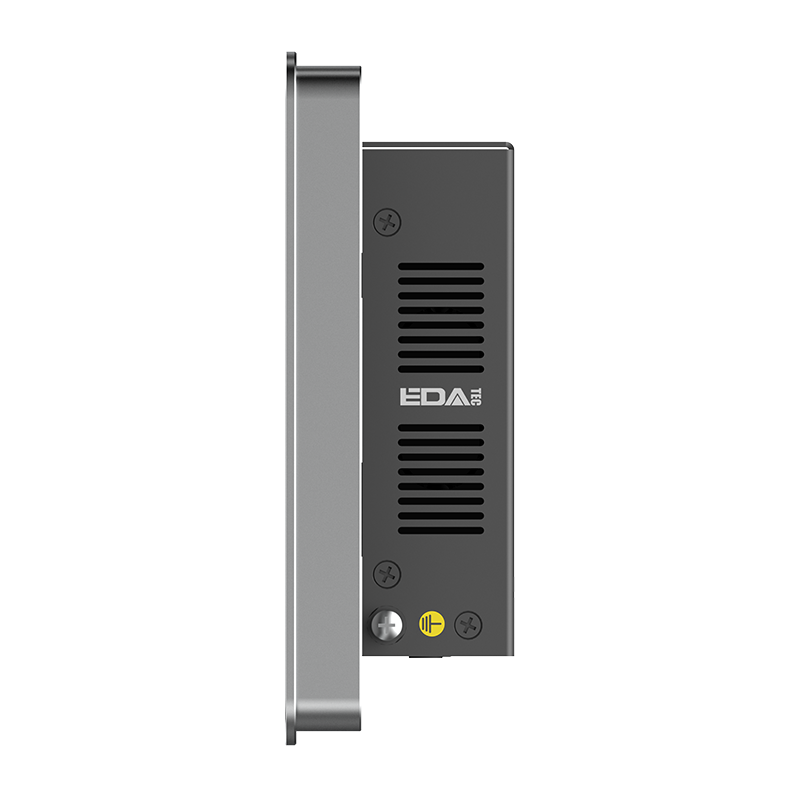

EDATEC 7-inch Industrial HMI (mit Raspberry Pi 5)

EDATECSKU: ED-HMI3020-070C-04001-P-049 | EAN / Barcode: 6976558371111
Lieferfrist: Aktuell nicht auf Lager, wird für Sie nachbestellt
Keine Bewertungen

Preis:
Sonderpreis255,69 €

Versandkosten werden im Checkout berechnet.

Das Pi5 10.1" HMI ist ein industrielles Human-Machine-Interface, das mit modernster Technologie ausgestattet ist. Es kommt mit einem leistungsstarken Raspberry Pi 5, 4GB RAM und einem großzügigen 128GB SSD-Speicher, um alle Ihre Daten sicher zu speichern. Die HMI-Einheit bietet sowohl Audioeingang als auch -ausgang, sodass Sie mühelos mit externen Audiogeräten kommunizieren können. Zudem sind RS232- und RS485-Serienanschlüsse vorhanden, um eine vielseitige Konnektivität und Integration mit verschiedenen Geräten zu ermöglichen. Die PoE-Funktion (Power over Ethernet) sorgt für eine einfache und effiziente Stromversorgung über das Ethernet-Kabel. Dieses HMI ist ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und Leistung entscheidend sind.

  • Funktionen:
    • CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76 CPU
    • RAM: 4GB/8GB LPDDR4 RAM optional
    • Speicher: 32GB/64GB SD-Karte optional, 128GB/256GB SSD optional
    • Drahtlos: 2.4GHz & 5GHz Dualband WiFi und Bluetooth 5.0/BLE
    • Video: Dual 4Kp60 HDMI Display-Ausgang
    • Audio: Stereo-Audioeingang und -ausgang mit separatem 3,5-mm-Audioanschluss, eingebauter Lautsprecher
    • Schnittstellen:
      • 1 x Gigabit Ethernet-Anschluss
      • 2 x USB2.0
      • 2 x USB3.0
      • 1 x RS232
      • 1 x RS485
      • 1 x Audio In
      • 1 x Audio Out
    • Stromversorgung: 5V DC-Stromversorgung über USB-C, unterstützt ON/OFF-Stromschalter
    • Kamera: 8-Megapixel-Frontkamera optional
    • Sonstiges:
      • Eingebauter RTC
      • Unterstützt SuperCAP und CR1220 Batterie-Backup
    • Betriebstemperatur: -20℃ bis 60℃
    • Mechanisch: Aluminium CNC + Blechgehäuse, lüfterloses Design, bietet hervorragende Kühlleistung

ED-HMI3020 Serienauswahl

  • Modell Nr.: HMI3020-070C
    • LCD-Größe: 7"
    • Auflösung: 1024x600
    • Seitenverhältnis: 16:9
    • Farben: 16.7M
    • Helligkeit: 400 cd/m²
    • Blickwinkel (H/V): 160°/160°
    • Multi-Touch (Anzahl der Punkte): 10
    • Abmessungen (mm): 188mm x 123mm x 40.6mm
    • Gewicht (g): 900g

System

  • CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76
  • VPU: 4Kp60 HEVC Decoder
  • GPU: OpenGL ES 3.1 & Vulkan 1.2
  • Speicher: 4GB und 8GB LPDDR4X-4267 SDRAM optional
  • Speicher:
    • Micro SD-Kartensteckplatz, unterstützt 00GB/32GB/64GB SD-Karten
    • M.2 NVMe SSD, unterstützt 00GB/128GB/256GB SSD

Software

  • Betriebssystem:
    • Raspberry Pi OS (Desktop) 32-Bit
    • Raspberry Pi OS (Lite) 32-Bit
    • Raspberry Pi OS (Desktop) 64-Bit
    • Raspberry Pi OS (Lite) 64-Bit

Front I/O

  • Kamera: Eingebaute 8-Megapixel-Frontkamera optional

Seiten I/O

  • Audio OUT: 1 x Audio-Ausgang (HPO), 3,5-mm-Audioanschluss (grün), Stereo-Audioausgang
  • Audio IN: 1 x Audio-Eingang (LINE IN), 3,5-mm-Audioanschluss (rot), unterstützt Stereo-Audioeingang
  • Lautsprecher: 1 x PA-Ausgang, eingebauter 4Ω 3W Lautsprecher
  • RS485: 1 x RS485-Anschluss, 3-Pin 3,5mm Phoenix-Anschlüsse mit 120Ω Abschlusswiderstand. Signal definiert als GND/A/B
  • RS232: 1 x RS232-Anschluss, 3-Pin 3,5mm Phoenix-Anschlüsse. Signal definiert als GND/TX/RX
  • USB 2.0: 2 x USB 2.0 Ports, Dual-Layer Typ A Anschluss, jeder Kanal unterstützt bis zu 480Mbps
  • USB 3.0: 2 x USB 3.0 Ports, Dual-Layer Typ A Anschluss, jeder Kanal unterstützt bis zu 5Gbps
  • 1000M Ethernet: 1 x adaptiver 10/100/1000M Ethernet-Anschluss, RJ45 Anschluss, für Netzwerkzugang

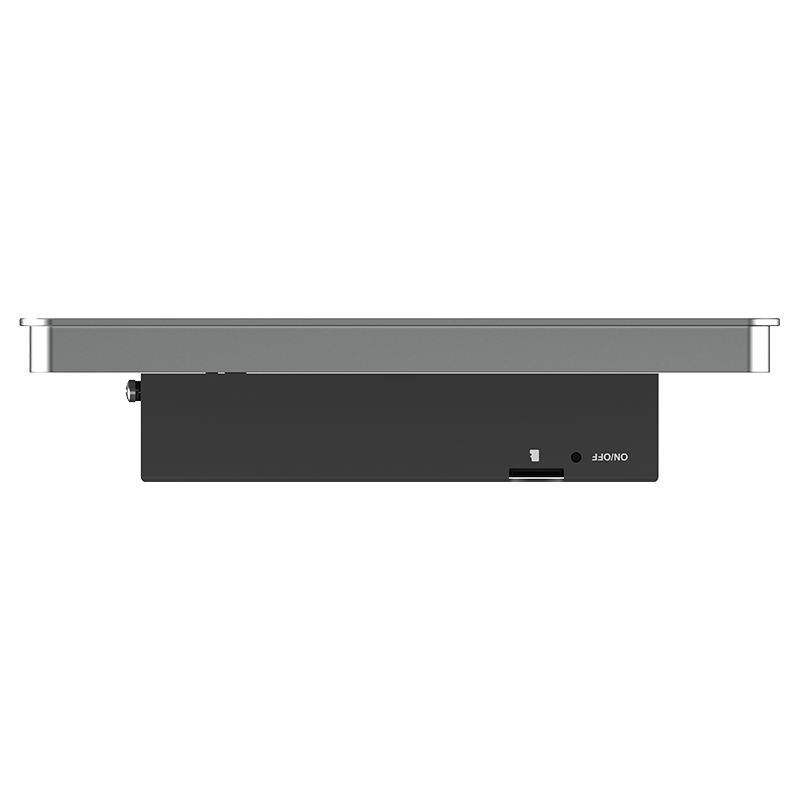

  • SD-Kartensteckplatz: 1 x Micro SD-Kartensteckplatz, zum Installieren der SD-Karte, unterstützt das Booten des OS von der SD-Karte

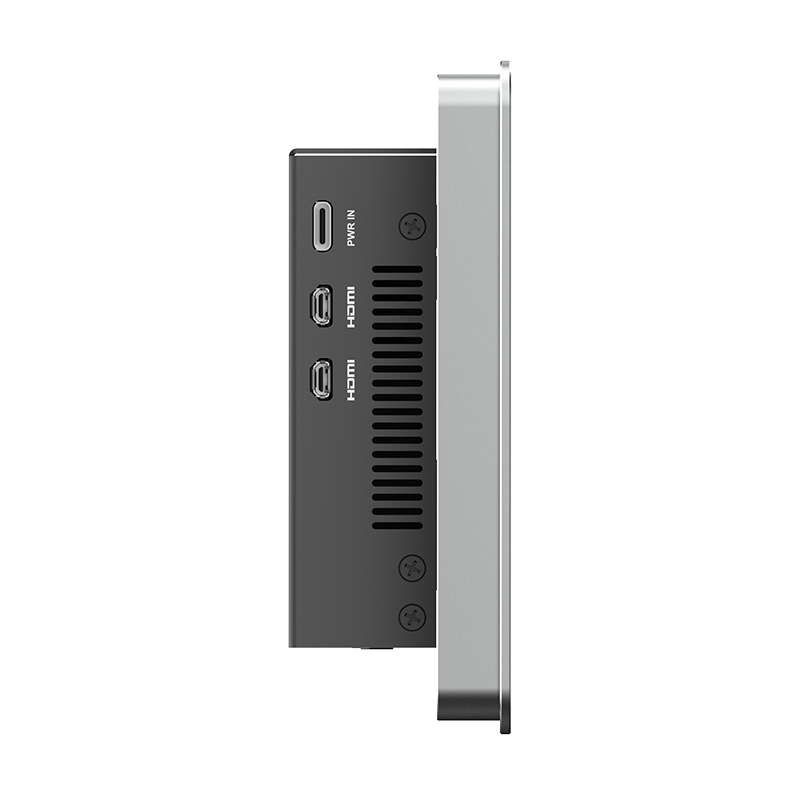

  • HDMI: 2 x HDMI-Anschlüsse, Micro HDMI Anschluss, unterstützt 4K 60Hz
  • Stromversorgung: 1 x Stromanschluss, USB Typ-C Anschluss, unterstützt 5V/5A DC-Stromversorgung

Tasten und Anzeigen

  • ON/OFF: 1 x Stromschalter, zum Ein- und Ausschalten des Geräts
  • PWR: 1 x rotes Stromanzeige-Licht, zur Überprüfung des Gerätestatus
  • ACT: 1 x grünes Systemanzeige-Licht, zur Überprüfung des Arbeitsstatus des Geräts
  • COM1~COM2: 2 x grüne UART-Anzeigen, zur Überprüfung des Kommunikationsstatus der UART-Ports

Interne I/O

  • M.2 M: 1 x M.2 M Anschluss, M.2 M Key Anschluss, zum Anschließen von SSDs und anderen schnellen Peripheriegeräten. Kompatibel mit M.2 2230, M.2 2242 und M.2 2260, unterstützt das Booten des OS von der SSD

LCD

  • LCD-Größe: 7.0" TFT
  • Auflösung: 1024 x 600
  • Farben: 16.7M
  • Aktive Fläche: 154.21mm (H) x 85.92mm (V)
  • Hintergrundbeleuchtung: LED
  • MTBF: >30.000 Stunden
  • Helligkeit: 400 cd/m²
  • Kontrastverhältnis: 800:1
  • Reaktionszeit: 30ms
  • Blickwinkel (CR≥10): 85° (L)/85° (R)/85° (U)/85° (D)

Touchscreen

  • Typ: Mehrpunkt-Kapazitiver Touchscreen
  • Transparenz: ≥85%
  • Verbindungsmethode: COF
  • Controller-Schnittstelle: I2C
  • Treiberunterstützung: Linux
  • Multi-Touch: 10 Punkte
  • Oberflächenhärte: 6H

Erweiterungsleistung

  • RTC: RTC mit SuperCAP und CR1220 Batterie-Backup, gewährleistet, dass die Systemuhr bei Stromausfall nicht beeinträchtigt wird. Hinweis: Eine CR1220-Batterie wird standardmäßig in China bereitgestellt
  • Summer: Konfigurierbarer Ton oder Anomalie je nach Anwendung zur Alarmfunktion

Elektrische Eigenschaften

  • Eingangsspannung: 5V DC
  • Maximale Leistungsaufnahme: 25W (Max)

Mechanische Eigenschaften

  • Abmessungen: 188mm x 123mm x 40.6mm (BxTxH)
  • Gewicht: Etwa 900g
  • Installation: Eingebettete Frontmontage

Drahtlos

  • Wi-Fi: Dualband 802.11ac Wi-Fi
  • Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Umwelt & Vorschriften

  • Betriebstemperatur: -20℃ bis 60℃
  • Lagertemperatur: -20℃ bis 60℃
  • Luftfeuchtigkeit: 5% ~ 95% (nicht kondensierend)
  • Zertifizierungen:
    • FCC: FCC 47 CFR Part 15 Subpart B
    • CE:
      • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
      • EN 55032/EN 55035
      • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
      • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2




English Description

The Pi5 10.1" HMI is an industrial human-machine interface equipped with cutting-edge technology. It comes with a powerful Raspberry Pi 5, 4GB of RAM, and a generous 128GB SSD for secure data storage. The HMI unit features both audio input and output, allowing seamless communication with external audio devices. Additionally, it includes RS232 and RS485 serial ports to provide versatile connectivity and integration with various devices. The Power over Ethernet (PoE) functionality ensures easy and efficient power supply through the Ethernet cable. This HMI is ideal for industrial applications where reliability and performance are crucial.

  • Functions:
    • CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76 CPU
    • RAM: 4GB/8GB LPDDR4 RAM optional
    • Storage: 32GB/64GB SD card optional, 128GB/256GB SSD optional
    • Wireless: 2.4GHz & 5GHz dual-band WiFi and Bluetooth 5.0/BLE
    • Video: Dual 4Kp60 HDMI display output
    • Audio: Stereo audio input and output with separate 3.5mm audio jack, built-in speaker
    • Interface:
      • 1 x Gigabit Ethernet port
      • 2 x USB2.0
      • 2 x USB3.0
      • 1 x RS232
      • 1 x RS485
      • 1 x Audio In
      • 1 x Audio Out
    • Power Input: 5V DC power input via USB-C, supports ON/OFF power button
    • Camera: 8-megapixel front camera optional
    • Other:
      • Built-in RTC
      • Supports SuperCAP and CR1220 battery backup
    • Operating Temperature: -20℃ to 60℃
    • Mechanical: Aluminum CNC + sheet metal case, fanless design, providing excellent cooling performance

ED-HMI3020 Series Selection Guide

  • Model No.: HMI3020-070C
    • LCD Size: 7"
    • Resolution: 1024x600
    • Aspect Ratio: 16:9
    • # of Colors: 16.7M
    • Luminance: 400 cd/m²
    • Viewing Angle (H/V): 160°/160°
    • Multi-touch (# of points): 10
    • Dimensions (mm): 188mm x 123mm x 40.6mm
    • Weight (g): 900g

System

  • CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
  • VPU: 4Kp60 HEVC decoder
  • GPU: OpenGL ES 3.1 & Vulkan 1.2
  • Memory: 4GB and 8GB LPDDR4X-4267 SDRAM optional
  • Storage:
    • Micro SD Card Slot, supporting 00GB/32GB/64GB SD card
    • M.2 NVMe SSD, supporting 00GB/128GB/256GB SSD

Software

  • Operating System:
    • Raspberry Pi OS (Desktop) 32-bit
    • Raspberry Pi OS (Lite) 32-bit
    • Raspberry Pi OS (Desktop) 64-bit
    • Raspberry Pi OS (Lite) 64-bit

Front I/O

  • Camera: Built-in 8-megapixel front camera optional

Side I/O

  • Audio OUT: 1 x Audio Output (HPO), 3.5mm audio jack connector (green), stereo audio output
  • Audio IN: 1 x Audio Input (LINE IN), 3.5mm audio jack connector (red), supporting stereo audio input
  • Speaker: 1 x PA output, built-in 4Ω 3W speaker
  • RS485: 1 x RS485 port, 3-Pin 3.5mm spacing Phoenix terminals with 120Ω terminal resistor. Signal defined as GND/A/B
  • RS232: 1 x RS232 port, 3-Pin 3.5mm spacing Phoenix terminals. Signal defined as GND/TX/RX
  • USB 2.0: 2 x USB 2.0 ports, dual-layer type A connector, each channel supports up to 480Mbps
  • USB 3.0: 2 x USB 3.0 ports, dual-layer type A connector, each channel supports up to 5Gbps
  • 1000M Ethernet: 1 x adaptive 10/100/1000M Ethernet port, RJ45 connector, for network access
  • SD Card Slot: 1 x Micro SD card slot, used to install SD card, supports booting OS from SD card
  • HDMI: 2 x HDMI ports, Micro HDMI connector, supporting 4K 60Hz
  • Power: 1 x power in port, USB Type-C connector, supporting 5V/5A DC power input

Buttons and Indicators

  • ON/OFF: 1 x power button, for turning the device on and off
  • PWR: 1 x red power indicator, for checking device power status
  • ACT: 1 x green system indicator, for checking device working status
  • COM1~COM2: 2 x green UART indicators, for checking UART port communication status

Internal I/O

  • M.2 M: 1 x M.2 M port, M.2 M Key connector, for connecting SSD and other fast peripherals. Compatible with M.2 2230, M.2 2242, and M.2 2260, supports booting OS from SSD

LCD

  • LCD Size: 7.0" TFT
  • Resolution: 1024 x 600
  • Colors: 16.7M
  • Active Area: 154.21mm (H) x 85.92mm (V)
  • Backlight: LED
  • MTBF: >30,000 hours
  • Luminance: 400 cd/m²
  • Contrast Ratio: 800:1
  • Response Time: 30ms
  • Viewing Angle (CR≥10): 85° (L)/85° (R)/85° (U)/85° (D)

Touch Screen

  • Type: Multi-point Capacitive Touch Screen
  • Transmittance: ≥85%
  • Connection Method: COF
  • Controller Interface: I2C
  • Driver Support: Linux
  • Multi-touch: 10 points
  • Surface Hardness: 6H

Expansion Performance

  • RTC: RTC with SuperCAP and CR1220 battery backup, ensures system clock is unaffected by power-off. Note: A CR1220 battery is provided by default in China
  • Buzzer: Configurable tone or anomaly based on application for alarm function

Electrical Characteristics

  • Input Voltage: 5V DC
  • Maximum Power Consumption: 25W (Max)

Mechanical Characteristics

  • Dimensions: 188mm x 123mm x 40.6mm (WxDxH)
  • Weight: About 900g
  • Installation: Embedded front installation

Wireless

  • Wi-Fi: Dual-band 802.11ac Wi-Fi
  • Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Environmental & Regulatory

  • Operating Temperature: -20℃ to 60℃
  • Storage Temperature: -20℃ to 60℃
  • Ambient Humidity: 5% ~ 95% (non-condensing)
  • Certifications:
    • FCC: FCC 47 CFR Part 15 Subpart B
    • CE:
      • EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
      • EN 55032/EN 55035
      • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
      • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
