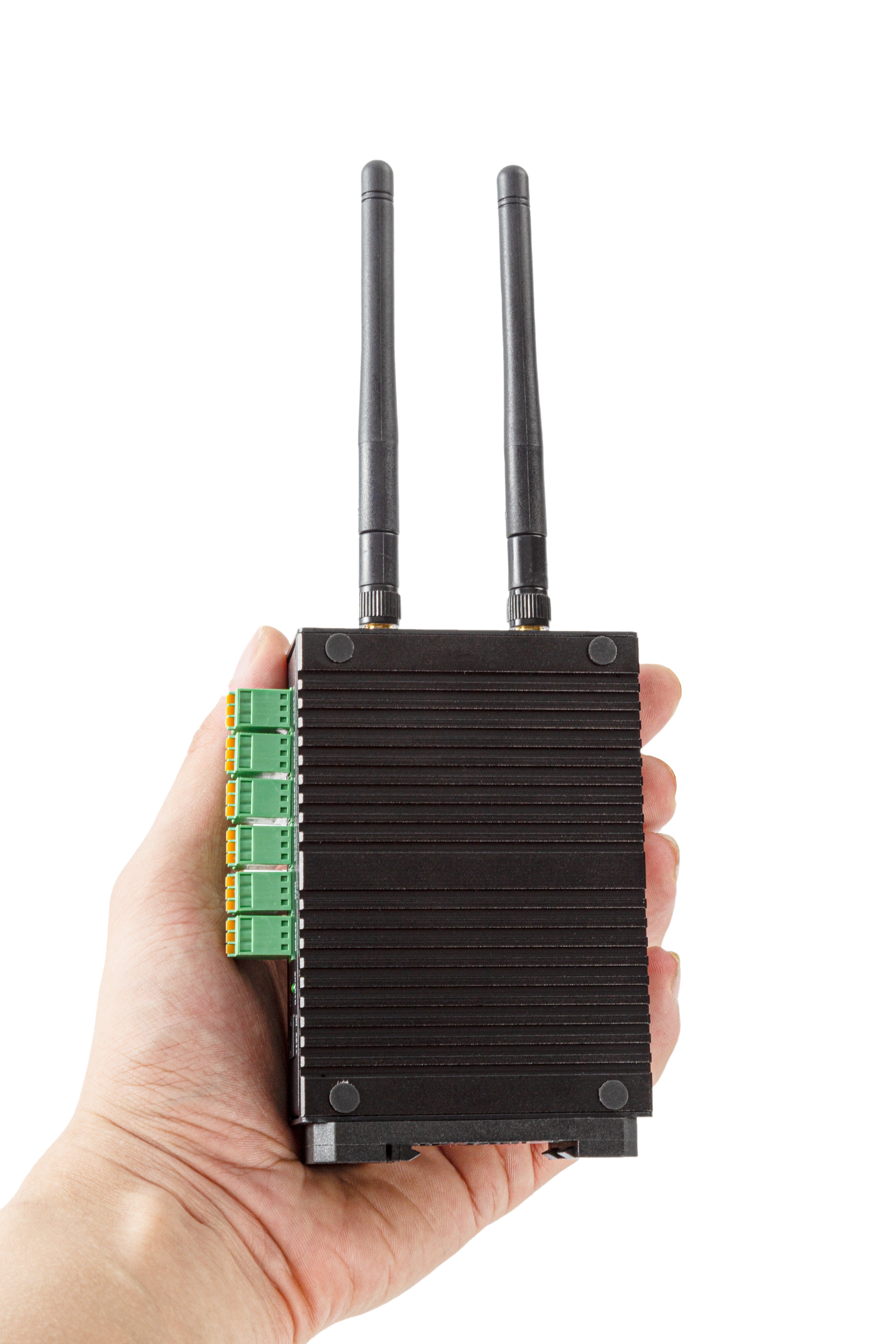

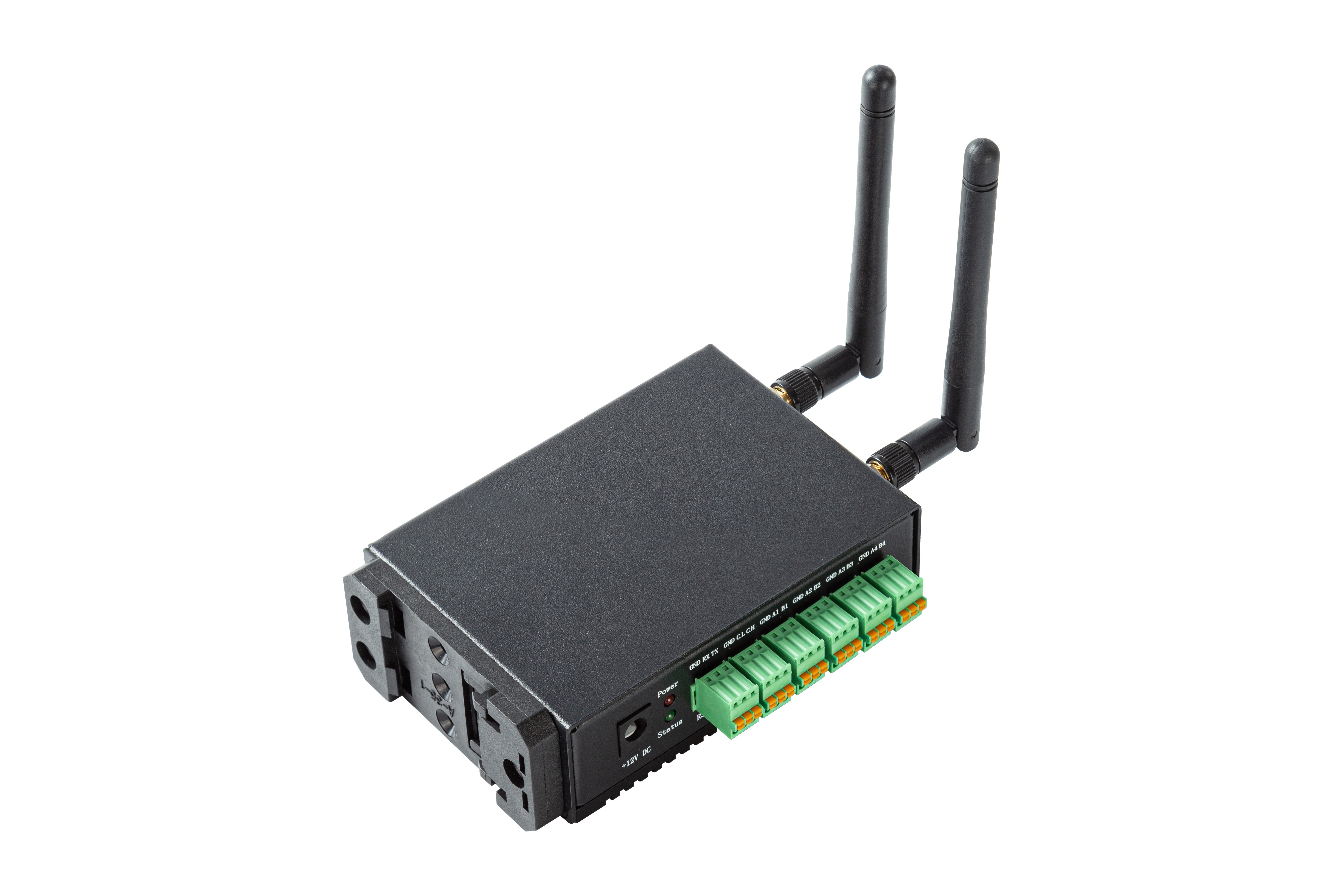

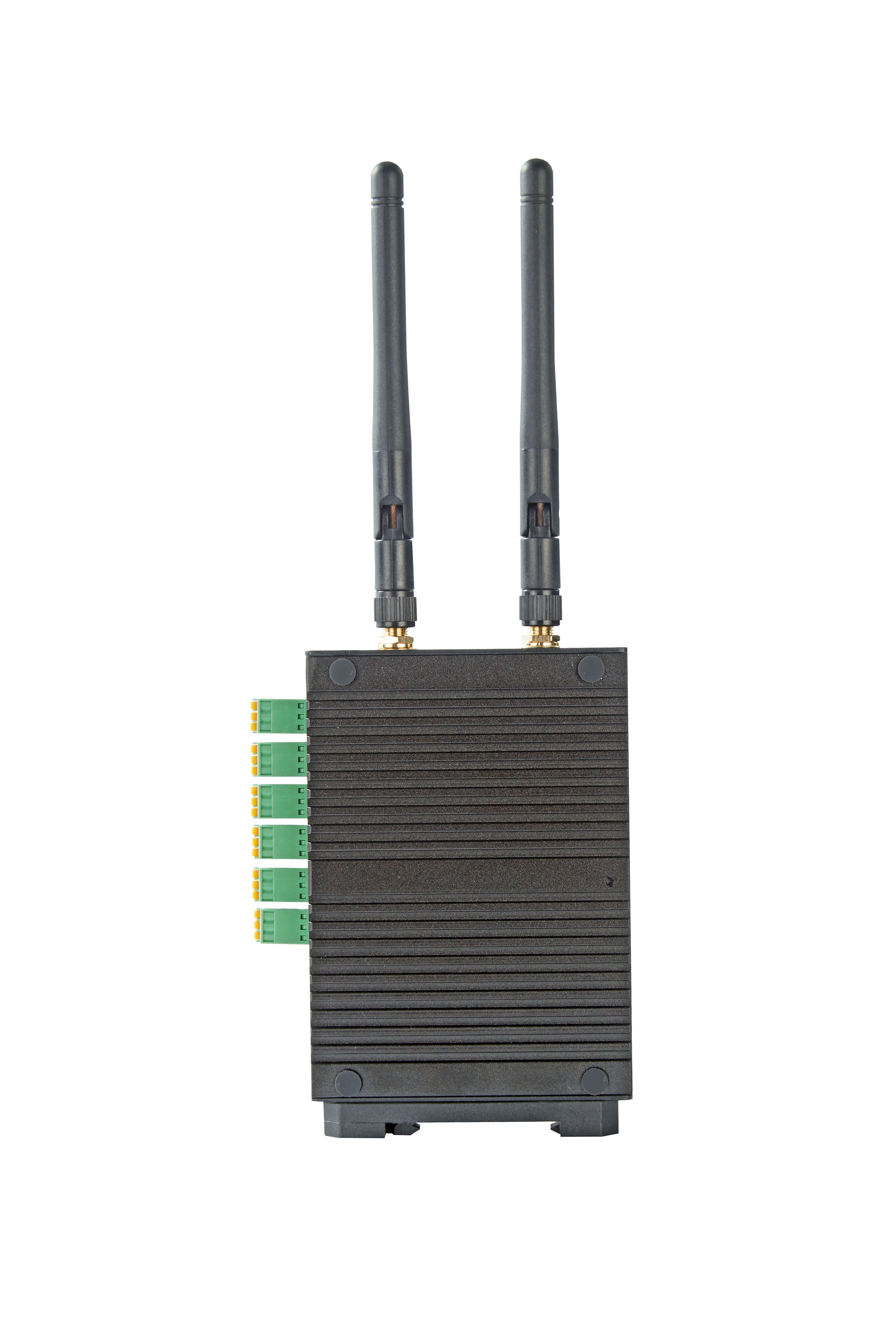

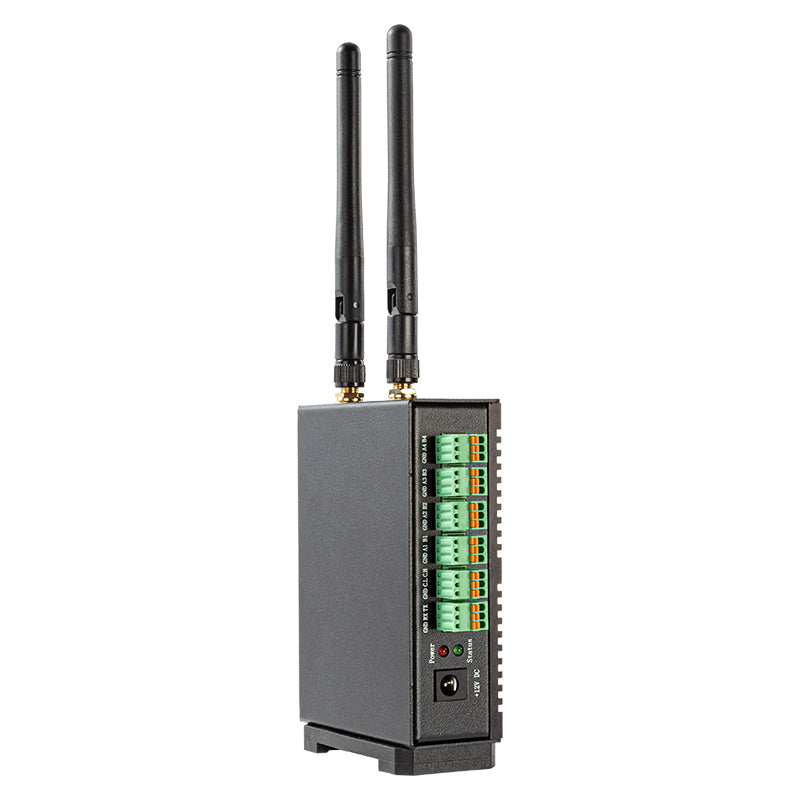

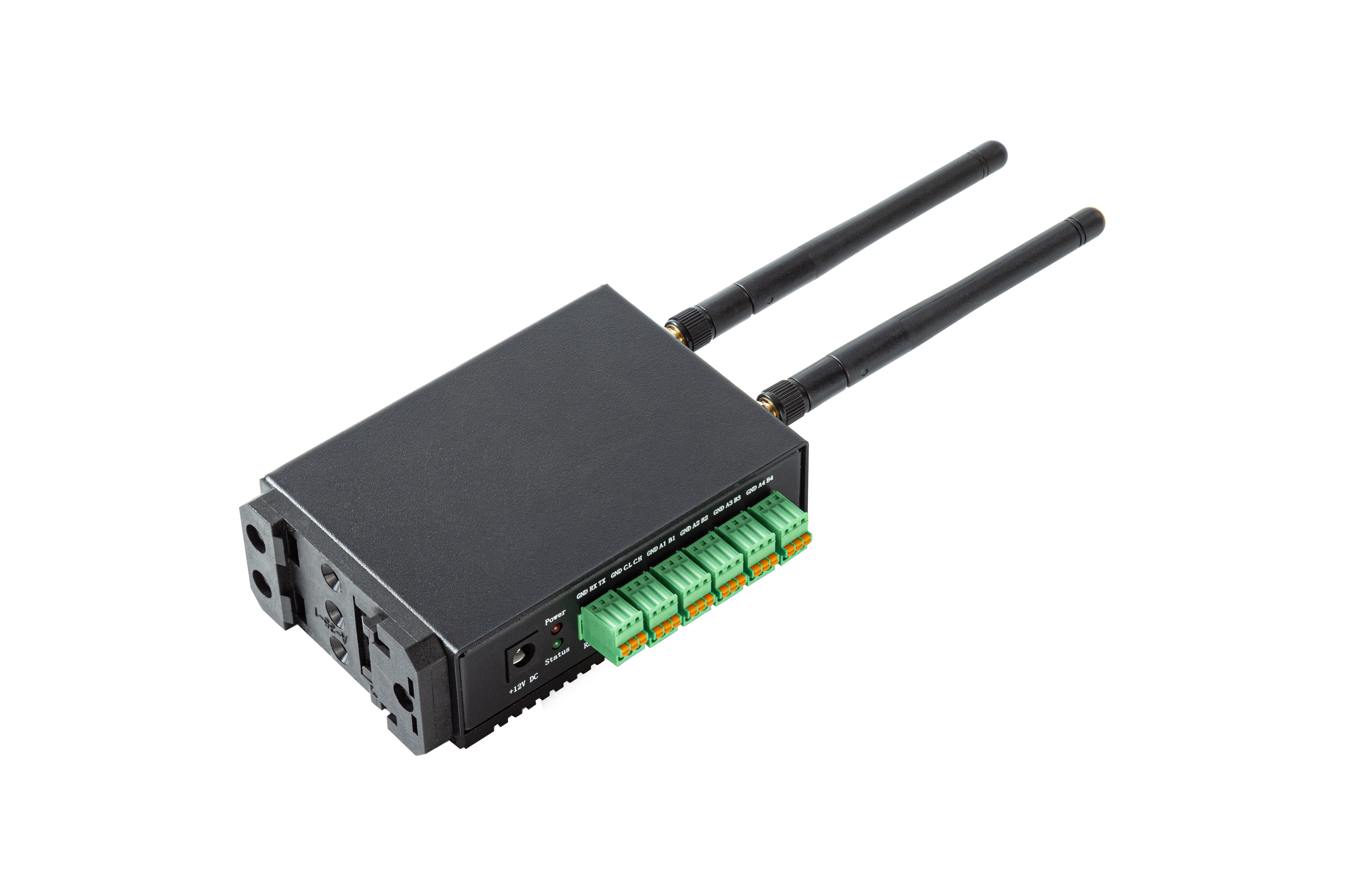

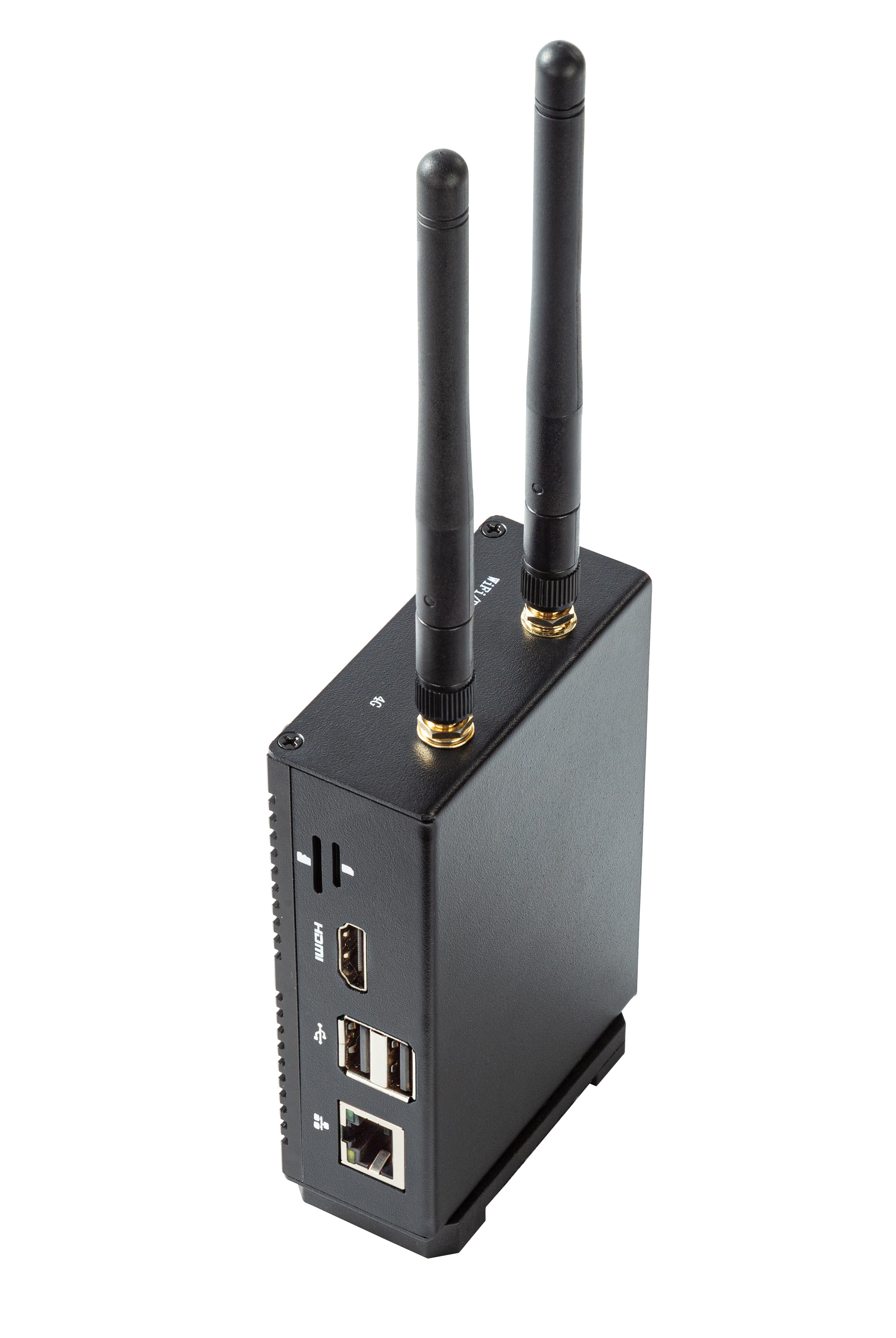

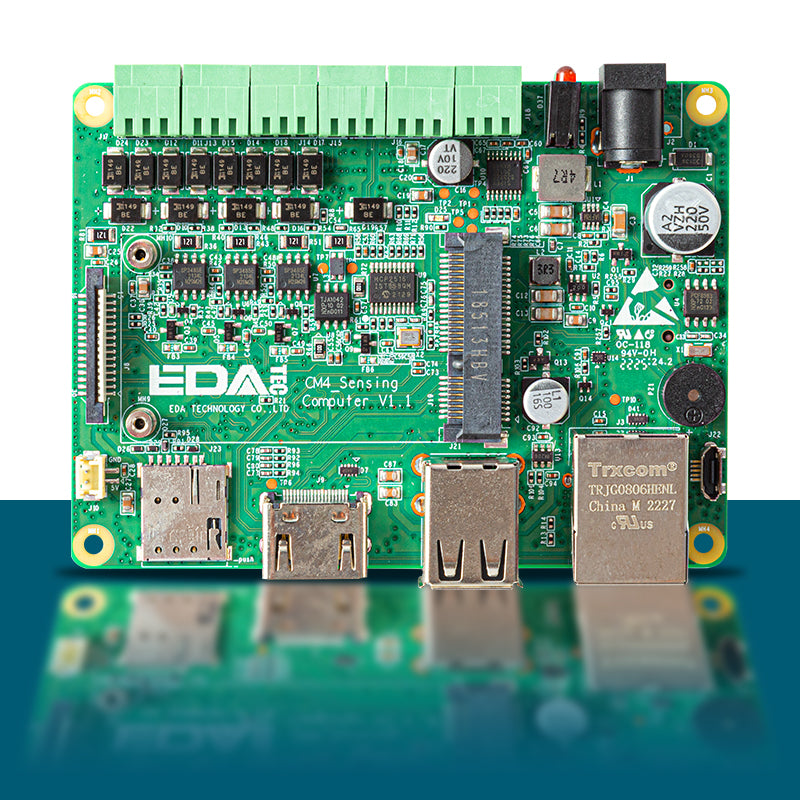

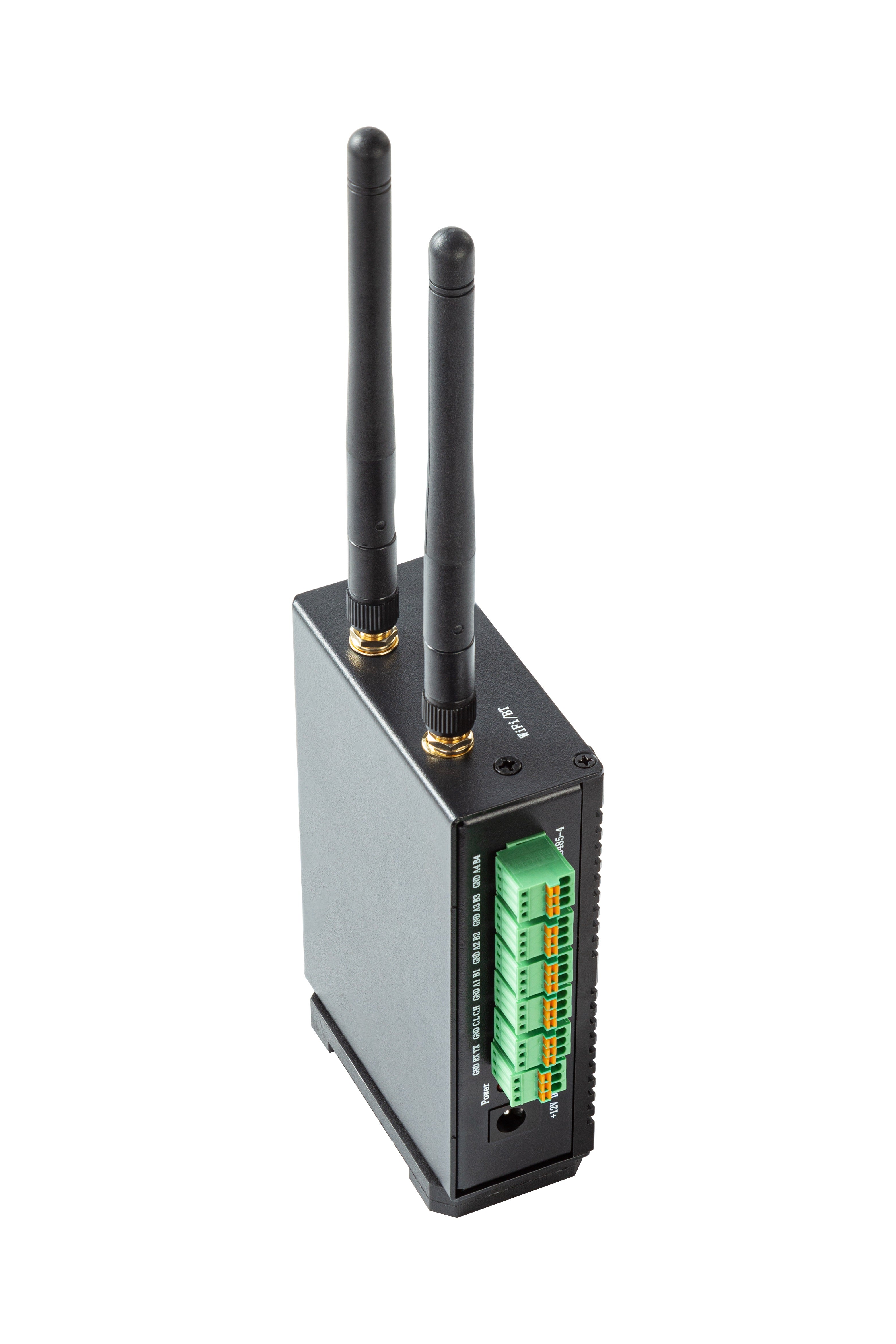

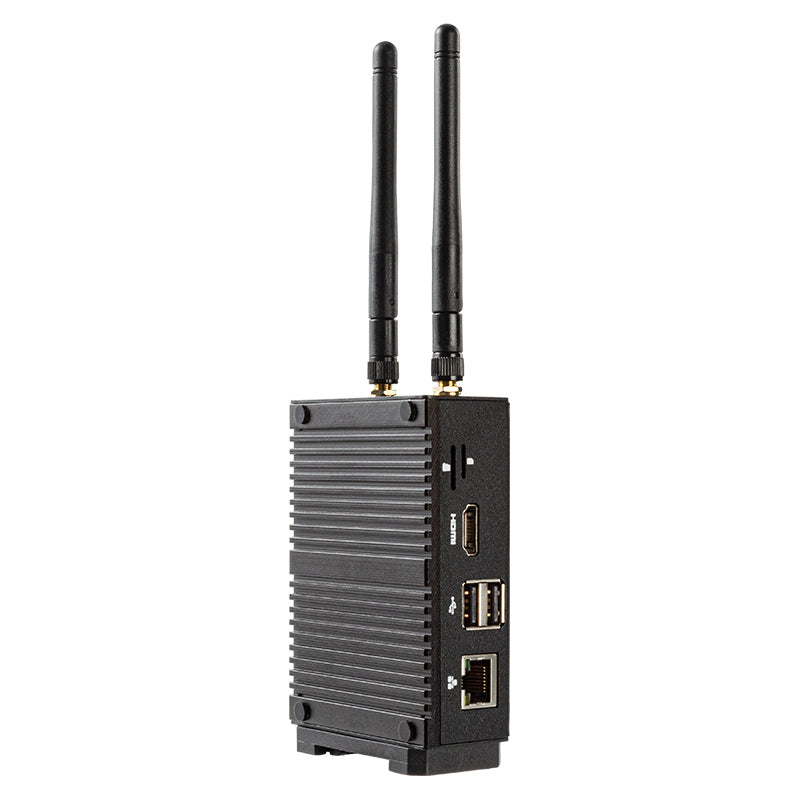

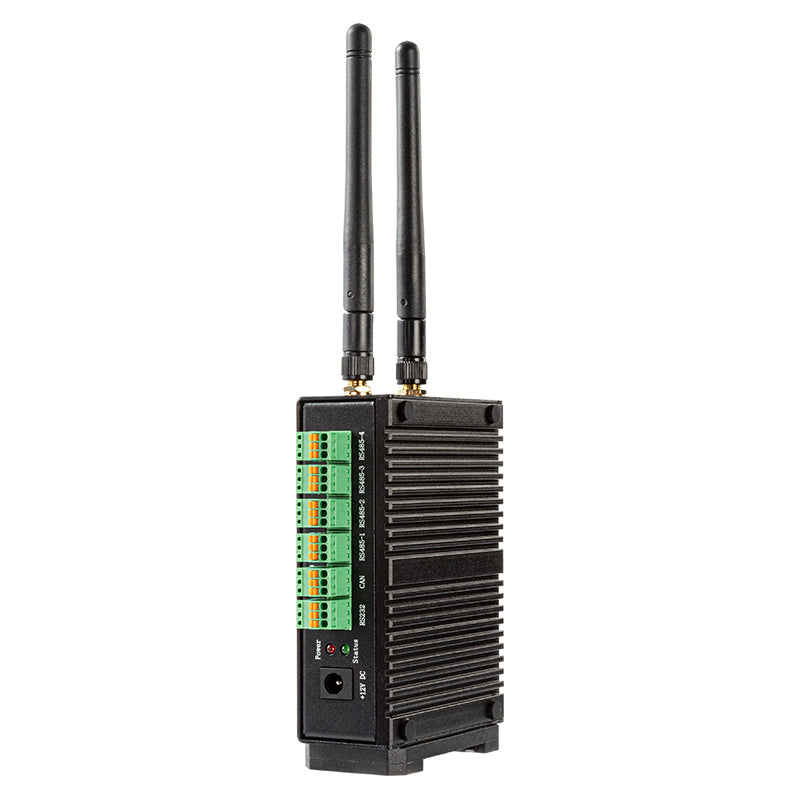

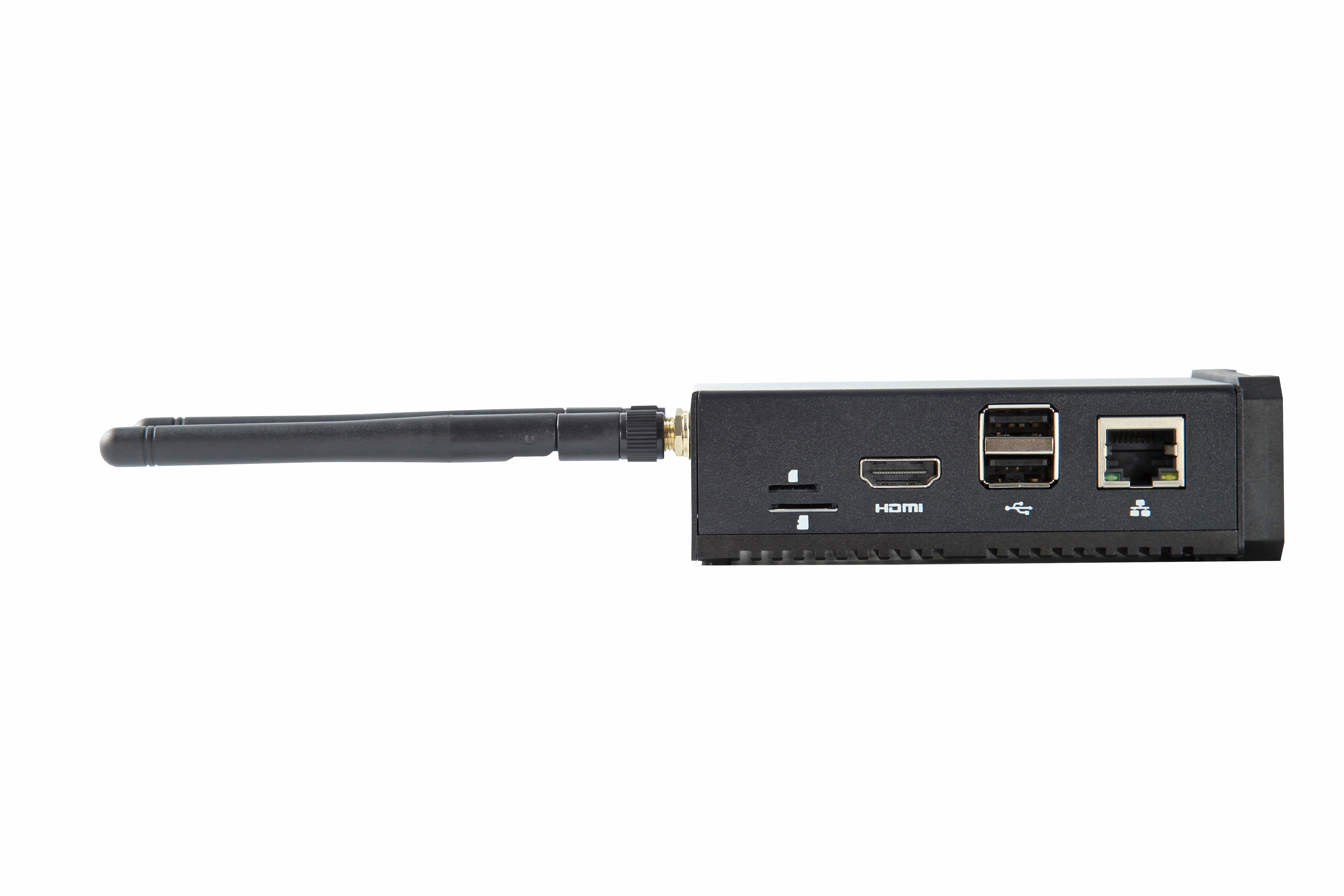

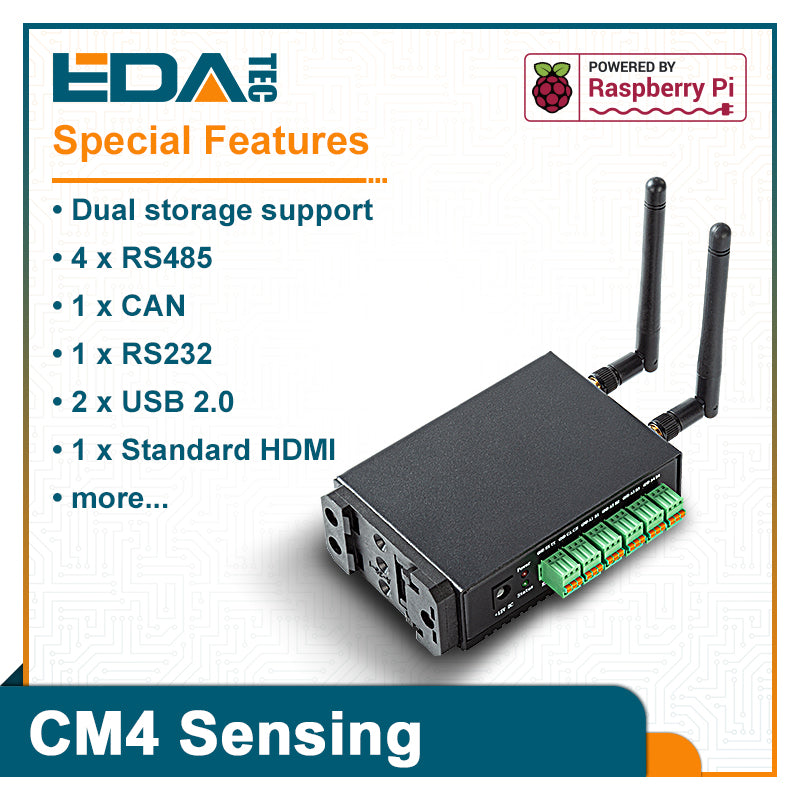

Der EDATEC CM4SEN (SENSING) Embedded Computer basiert auf dem Raspberry Pi CM4 Modul und einem eigens für das CM4 von EDATEC entwickelten Carrierboard. Er eignet sich für insbesondere für IoT und industrielle Datenerfassung im Feld (Datenakquise, Datenlogging).
Zum Beispiel könnte es in folgenden Anwendungen zum Einsatz kommen:
- Industriesteuerungen
- IoT Gateway
- Intelligent Cities
- Intelligent Industry (Industrie 4.0)
- Smart manufacturing
- u.v.m.
Er bietet eine praktische Auswahl von Schnittstellen:
- RS232
- 4 x RS485
- 1 x CAN-Bus
- batteriegepufferte Real Time Clock (RTC)
- Alarm Buzzer
Zusätzlich bietet der Industrierechner eine hervorragende Auswahl von Komunikationsschnittstellen:
- 1 x Gigabit Ethernet
- (optional) 2.4 GHz / 5 GHz WLAN - je nach gewähltem CM4
- (optional) Bluetooth - je nach gewähltem CM4
- (optional) 4G / LTE Modul (Quectel EC20 4G LTE Modul)
- 1 x HDMI, 1 X FPC HDMI inkl. USB Touch und PWM Dimming
- 1 x DSI (Display Interface)
- 1 x miniPCIe Interface
Die von uns angebotenen 4G Module sind für Europa geeignet (EU-Version).
Sechs Varianten sind im Standardsortiment, auf Anfrage ist der CM4SEN Computer aber auch mit jedem beliebigen anderen CM4 erhältlich. Technisch ausgeschlossen sind in diesem Fall die CM4 Lite, da EDATEC CM4 Sensing nur vom eMMC booten kann.
Empfohlenes Zubehör
Spezifikationen
| CPU | Broadcom BCM2711 4-Kern, ARM Cortex-A72(ARM v8), 1.5GHz, 64bit CPU |
| RAM | 1GB / 2GB / 4GB / 8GB Option |
| eMMC Flash | 8GB / 16GB / 32GB Option |
| SD-Karte | eMMC wird für das Hauptdateisystem verwendet und unterstützt auch die Erweiterung durch eine microSD-Karte für die Datenspeicherung. |
| Ethernet | 1x Gigabit Ethernet |
| WiFi / Bluetooth | 2,4 GHz / 5 GHz Dualband WiFi, Bluetooth 5.0 |
| 4G Konnektivität | Unterstützt das Quectel EC20 4G LTE Modul |
| HDMI | 1x Standard HDMI |
| HDMI FPC Touchscreen | 1x FPC HDMI, unterstützt USB Touch, PWM Dimming |
| DSI | 1x DSI, unterstützt den offiziellen Raspberry Pi 7-Zoll Touchscreen |
| USB Host | 2x USB 2.0 Typ A, 1x USB 2.0 integriert in Mini PCIe Schnittstelle, 1x USB micro-B wird zum eMMC Flashen verwendet. |
| RS485 | 4x RS485 |
| RS232 | 1x RS232, kann als Standardkonsole des Systems verwendet werden und unterstützt die Konfiguration als Standard serielle Schnittstelle. |
| CAN BUS | 1x CAN |
| Mini PCIe | 1-Lane PCIe 2.0, max. 5Gbps, 1x USB 2.0 Host |
| Echtzeituhr | 1x RTC (benötigt CR1220 Batterie) |
| Summer | 1x Summer |
| DC-Stromversorgungsausgang | 5V@1A, kann verwendet werden, um die Stromversorgung des offiziellen Raspberry Pi 7-Zoll Touchscreens bereitzustellen. |
| LED-Anzeige | rot (Stromanzeige), grün (Systemstatusanzeige) |
| Stromversorgungseingang | V1.2-Version: 8V~28V, V1.1-Version: 8V~18V |
| Abmessungen | 102(L) x 73(B) x 35(H) mm |
| Gehäuse | Vollmetallgehäuse, unterstützt die Installation auf DIN-Schienen. |
| Kühlkörper | Vollflächiger CNC-Aluminiumlegierungs-Kühlkörper |
| Antennenzubehör | Unterstützt optionale, externe WiFi/BT Antenne, die zusammen mit dem Raspberry Pi CM4 die drahtlose Authentifizierung bestanden hat, und eine optionale externe 4G Antenne. |
| Arbeitsumgebungstemperatur | Läuft bei voller Geschwindigkeit bei einer Umgebungstemperatur von -25 ~ 60°C. |
| Betriebssystem | Kompatibel mit offiziellem Raspberry Pi OS, bietet ein BSP-Software-Supportpaket und unterstützt die Online-Installation und -Aktualisierung mit apt-get. |

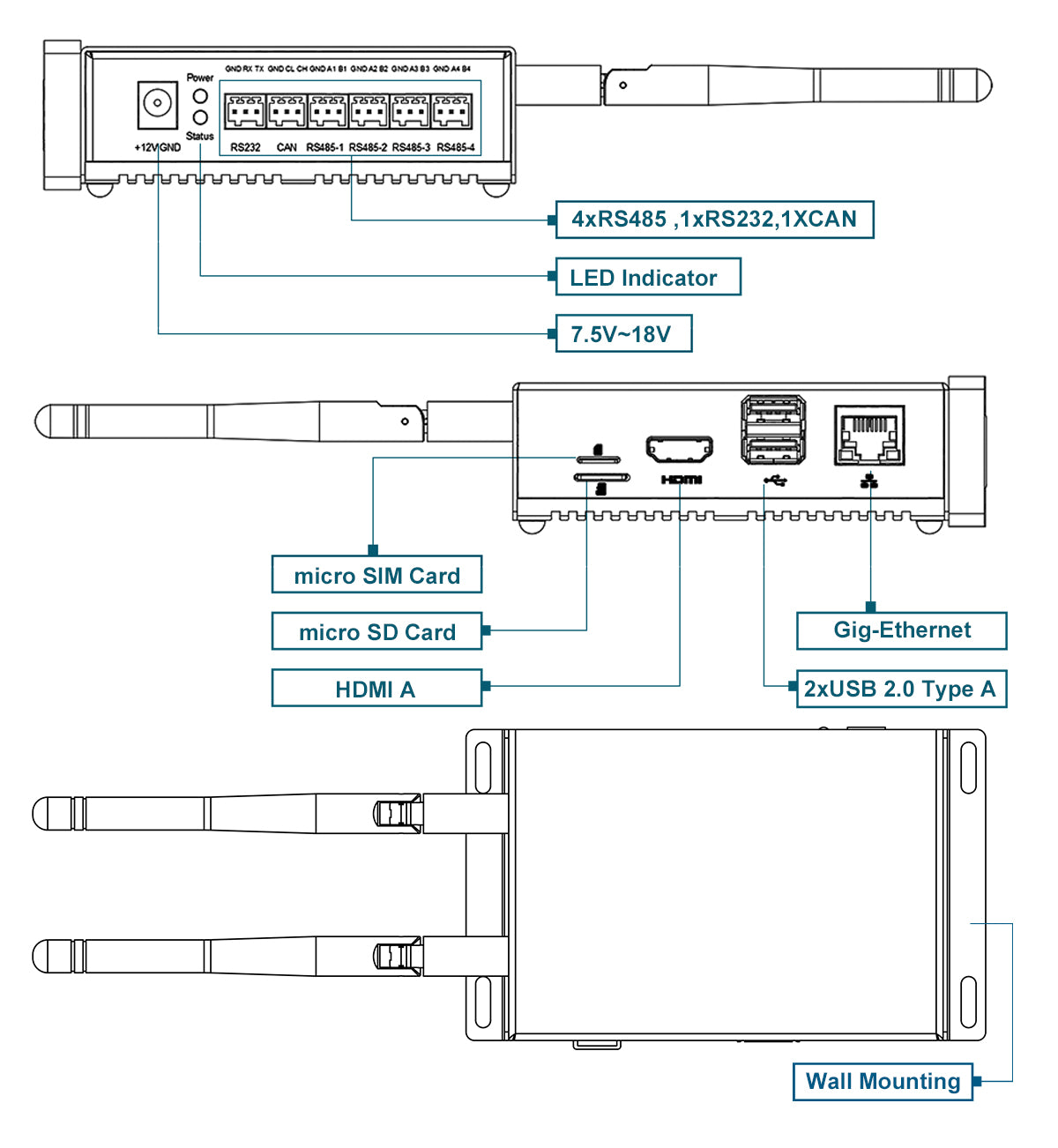

PCB Anschlüsse & Funktionen
| Item | Function Description | Item | Function Description |
| A1 | Gigabit Ethernet | A2 | USB 2.0 |
| A3 | Standard HDMI port | A4 | SIM slot |
| A5 | 5V 1A output | A6 | HDMI DSI |
| A7 | RS485-4 | A8 | RS485-3 |
| A9 | RS485-2 | A10 | RS485-1 |
| A11 | CAN | A12 | RS |
| A13 | Indicator | A14 | DC power input |
| A15 | Mini PCIe | A16 | buzzer |
| A17 | Micro USB flash port |
| Item | Function Description | Item | Function Description |
| B1 | Micro SD card slot | B2 | RC1220 Button cell, RTC power supply |
| B3 | CM4 | B4 | HDMI FPC |
Stromeingang
Die Stromversorgungsschnittstelle befindet sich auf der rechten Seite und verwendet eine DC-Buchsenschnittstelle. Der Stromeingangsbereich der V1.2 Version ist 8 ~ 28V, und der Stromeingangsbereich der V1.1 Version ist 8 ~ 18V, mit Plus innen und
Minus außen. Es wird empfohlen, einen 12V-Netzadapter zu verwenden.
SIM-Kartenslot
Der CM4SEN Embedded IoT Computer unterstützt 4G (optional), und nutzt dafür eine nano-SIM Karte.
tip： Bei der Verwendung von 4G wird die Mini-PCIe-Schnittstelle belegt.

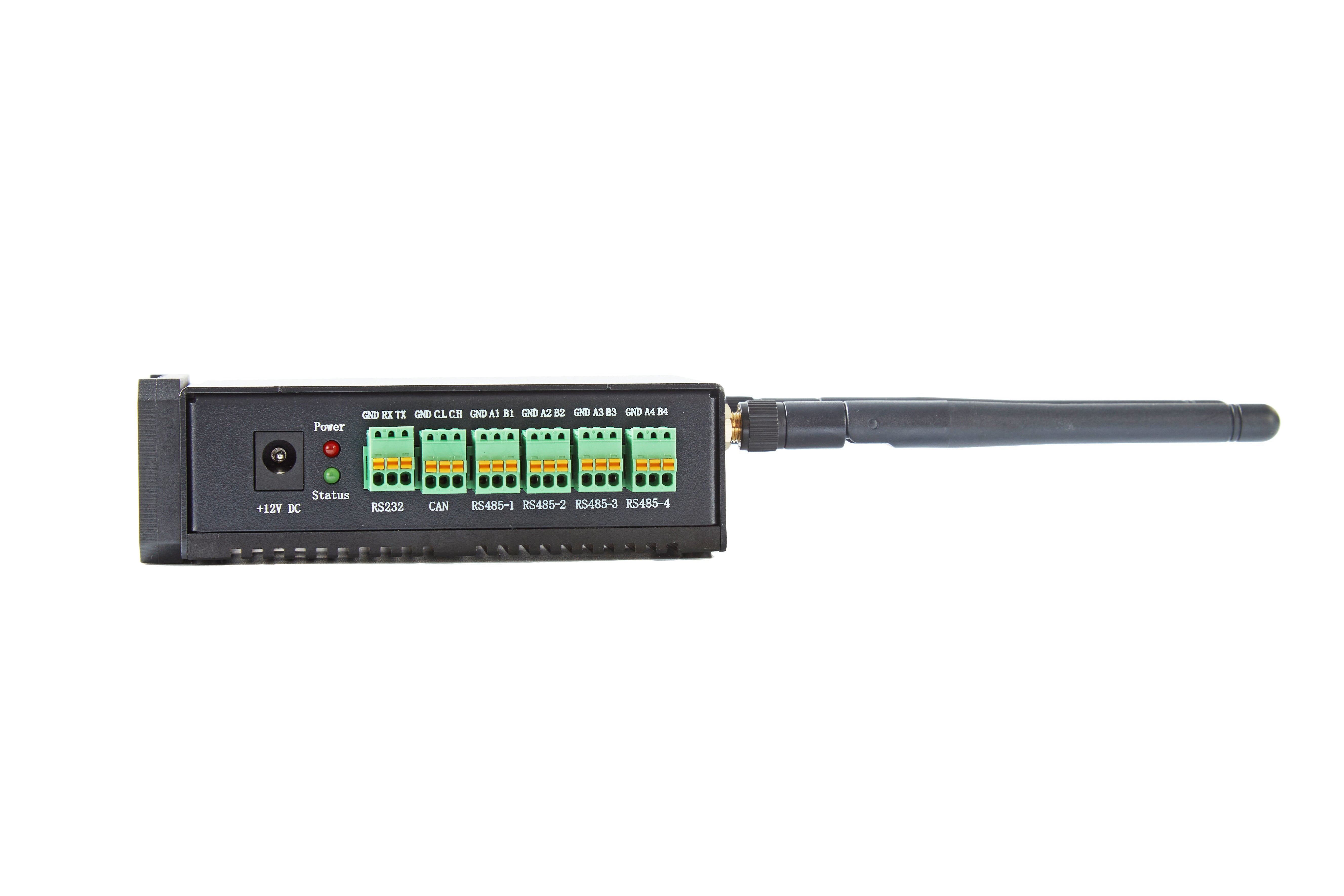

RS232 Schnittstelle
CM4 Sensing (CM4SEN) hat eine serielle Schnittstelle mit RS232 Spannungslevel, es nutzt UART0 auf dem CM4 (/dev/serial0). Es ist auf einem Phoenix Terminal herausgeführt.
CAN Bus
Die CAN-Bus Schnittstelle auf dem CM4 Sensing ist intern via SPI angeschlossen. Der Bus entspricht /sys/class/net/can0
RS485 Schnittstellen
CM4 Sensing hat vier RS485 Schnittstellen. Die Schnittstellen sind standardmäßig mit einem 120 Ohm Abschlusswiderstand zwischen A und B konfiguriert.
RS-485-1 entspricht /dev/tty/AMA2
RS-485-2 entspricht /dev/tty/AMA3
RS-485-3 entspricht /dev/tty/AMA1
RS-485-4 entspricht /dev/tty/AMA4
microSD Slot
CM4 Sensing unterstützt zwei Speicherorte, den eMMC und eine Micro-SD-Karte. Der eMMC wird dabei für das Hauptdateisystem verwendet und die Micro-SD-Karte kann für die Erweiterung des Datenspeichers verwendet werden.
Die Benutzer können SD-Karten mit mit unterschiedlichen Kapazitäten wählen, um Daten je nach Anwendungsanforderungen zu speichern. Verglichen mit dem eingebauten eMMC-Speicher haben SD-Karten eine größere Kapazität und geringere Kosten.
Der Benutzer kann den eMMC-Speicher des CM4 zum Speichern von Systemcode und die SD-Karte zum Speichern von Anwendungsdaten verwenden.
Tipp: Micro-SD-Karten können nur für die erweiterte Speicherung verwendet werden, CM4 Sensing lässt sich nicht von SD-Karten booten.
Antennenanschluss

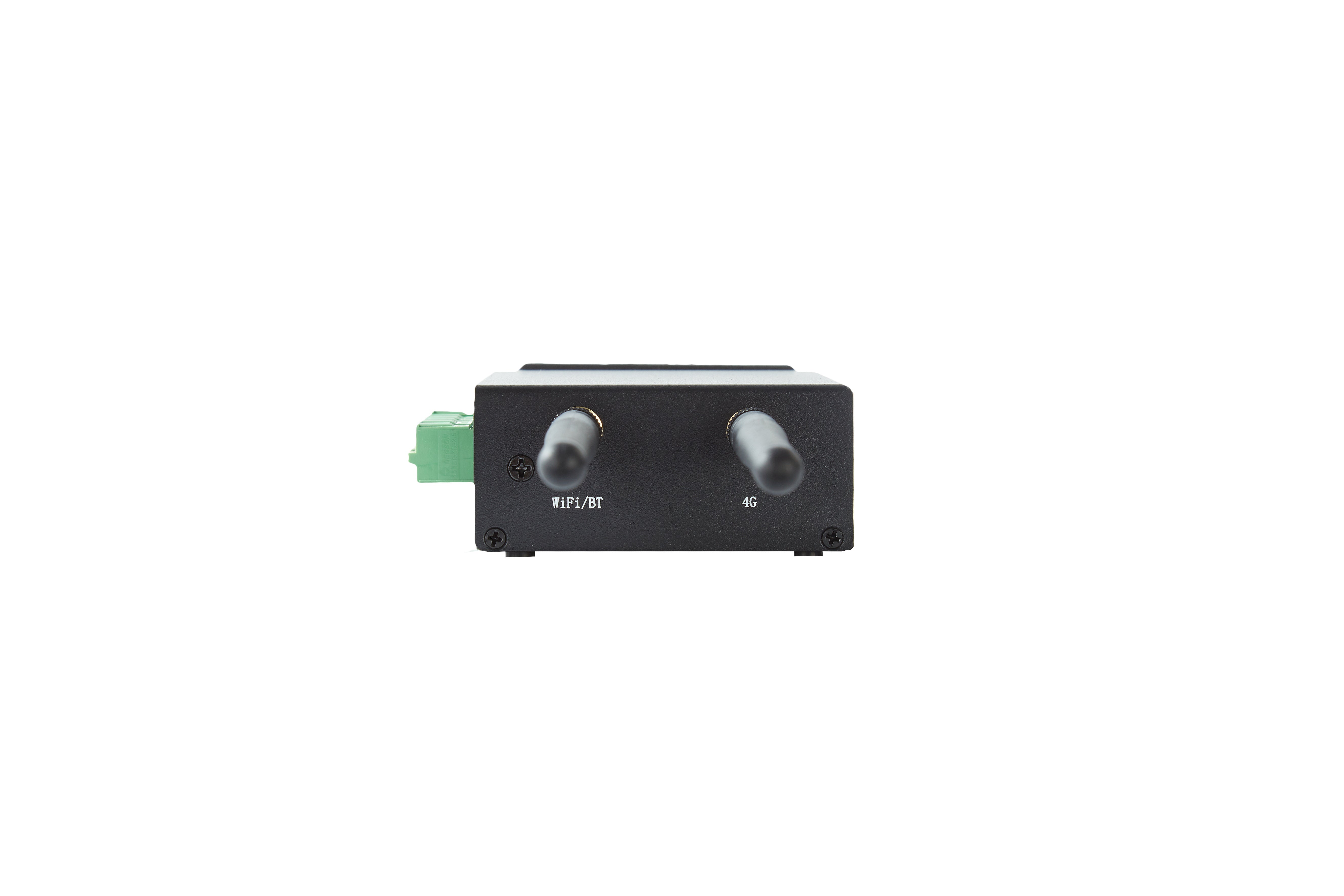

Der ED-CM4SEN Industriecomputer verfügt über zwei Standard-SMA-Antennenschnittstellen. Eine ist mit der offiziellen Raspberry Pi WiFi/BT-Antenne kompatibel, die zweite wird an die 4G Antenne angeschlossen.
Realtime Clock
Die Echtzeituhr benötigt eine CR1220 Batterie (2mm x 12 mm Durchmesser).
Buzzer
Der engebaute Summer kann durch GPIO11 an- (high) und ausgeschaltet (low) werden.
MIPI DSI, FPC HDMI, USB 2.0
Mehr über diese Interfaces im Datenblatt. FPC HDMI ist ein HDMI Anschluss der über einen Stecker für Folienkabel herausgeführt ist. Zusätzlich sind an diesem Anschluss USB und PWM Helligkeitssignale vorhanden.
miniPCIe
Der mini PCIe Anschluss auf dem CM4 Sensing kann genutzt werden, um einige Peripheriemodule, bie bspw. 4G, 5G, NPU anzuschließen. Es ist eine 1-lane PCIe GEN2 Schnittstelle mit 5 Gbps Geschwindigkeit und einem USB2.0 Host Interface.
microUSB
Der microUSB Anschluss kann genutzt werden um das CM4 zu flashen (eMMC).
Tipp: Aus Sicherheitsgründen und um ein bösartiges Flashen zu verhindern, ist es notwendig, das Gehäuse zu zerlegen, um an die USB-Micro-B-Schnittstelle zu kommen.
Konfiguration und Lieferumfang:
1 Stk. CM4SEN Industrieller Computer (im Gehäuse)
1 Stk. Raspberry Pi zertifizierte Antenne für 2.4GHz / 5 GHz WiFi / BT (bei Option WLAN)
1 Stk. 4G/LTE Antenne (bei Option 4G)
FAQ:
Q: Gibt es auch 4G Unterstützung für andere Länder?
Das CM4 Industrial kann auf Anfrage mit verschiedenen Modulen ausgestattet werden:
| # | 4G Module | Support Country | Supported Frequency Band |
| 1 | EC20-CE | China / India | LTE FDD: B1/B3 LTE TDD: B38/B39/B40/B41 TDSCDMA: B34/B39 WCDMA: B1 CDMA 1x/EVDO: BC0 GSM: 900/1800MH |
| 2 | EC25-AFX | North America | LTE-FDD: B2/B4/B5/B12/B13/B14/B66/B71 LTE-TDD: / WCDMA: B2/B4/B5 GSM/EDGE: / |
| 3 | EC25-AUX | Latin America / Australia / New Zealand |
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28 LTE-TDD: B40 WCDMA: B1/B2/B4/B5/B8 GSM/EDGE: B2/B3/B5/B8 |
| 4 | EC25-EUX | EMEA / Thailand | LTE-FDD: B1/B3/B7/B8/B20/B28A LTE-TDD: B38/B40/B41 WCDMA: B1/B8 GSM/EDGE: B3/B8 |
Q: Wird PoE unterstützt?
Nein, der EDATEC CM4SEN unterstützt kein PoE. Alternativ haben wir CM4IND im Sortiment, die CM4IND Serie kann mit einem PoE Modul erweitert werden.
Q: Kann eine Micro-SD-Karte zum Starten des Systems verwendet werden?
Nein, CM4SEN kann auf der microSD Karte ausschließlich Daten speichern, es kann nicht davon booten.
Q: Welche SIM Karte wird unterstützt?
Es werden bei den Varianten des CM4SEN die auf 4G ausgelegt sind nanoSIM Karten unterstützt.
Downloads & Support:

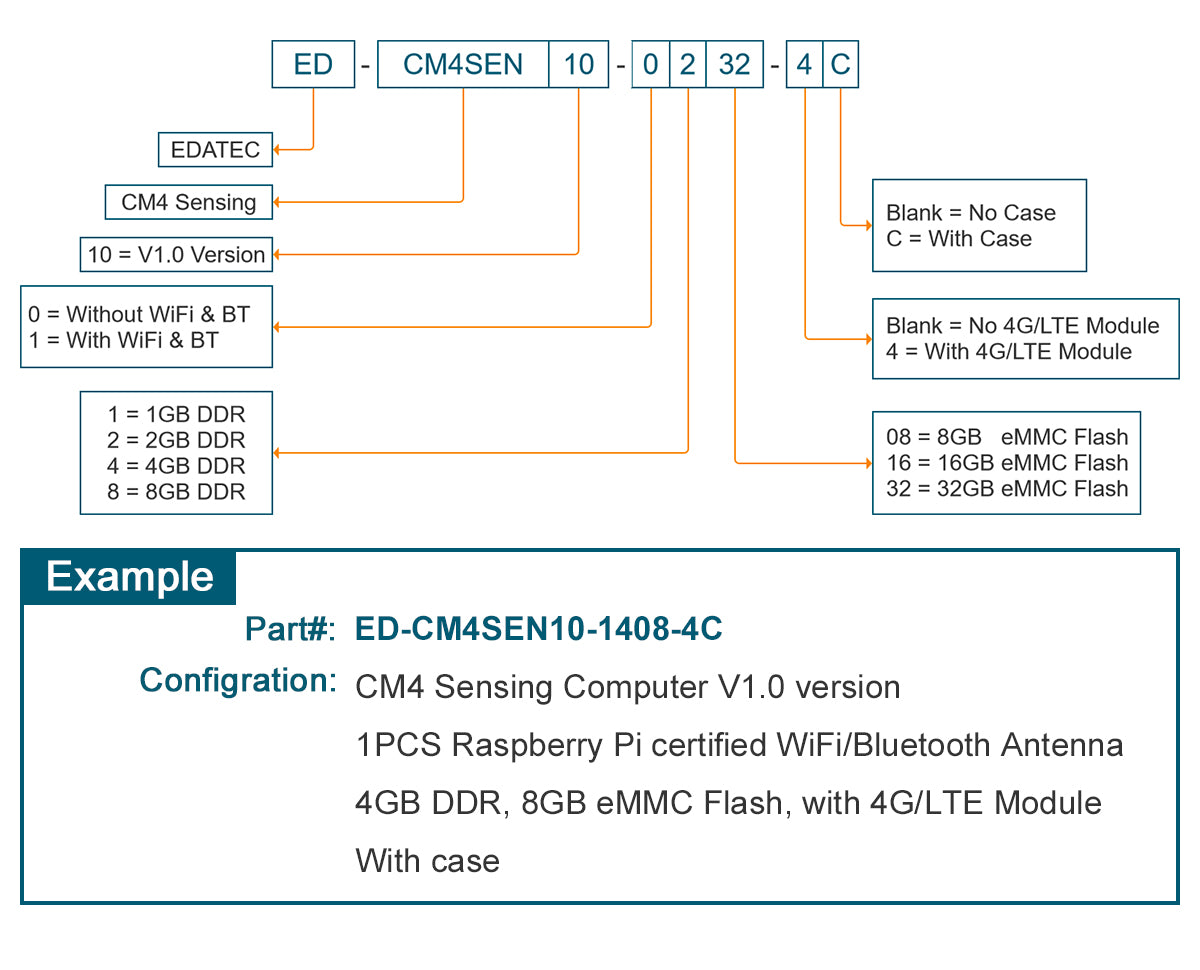

Herstellerbezeichnung: EDATEC ED-CM4SEN10-xyzz-(4)(C)-(I)
Aktuell sind bei uns ED-CM4SEN-1208-4C(EU) und ED-CM4SEN-1208-C
auf Lager, dieser EDATEC Industrie-Computer kann auf Anfrage sehr flexibel wie folgt konfiguriert werden:
- CM4 mit oder ohne WiFi (0 / 1)
- RAM Größe ( 1 / 2 / 4 / 8 GB)
- eMMC Größe ( 08 / 16 / 32 GB eMMC) (keine Option ohne Flash erhältlich)
- mit / ohne 4G/LTE Modul ( <ohne> / 4)
- mit / ohne Gehäuse ( <ohne> / C)

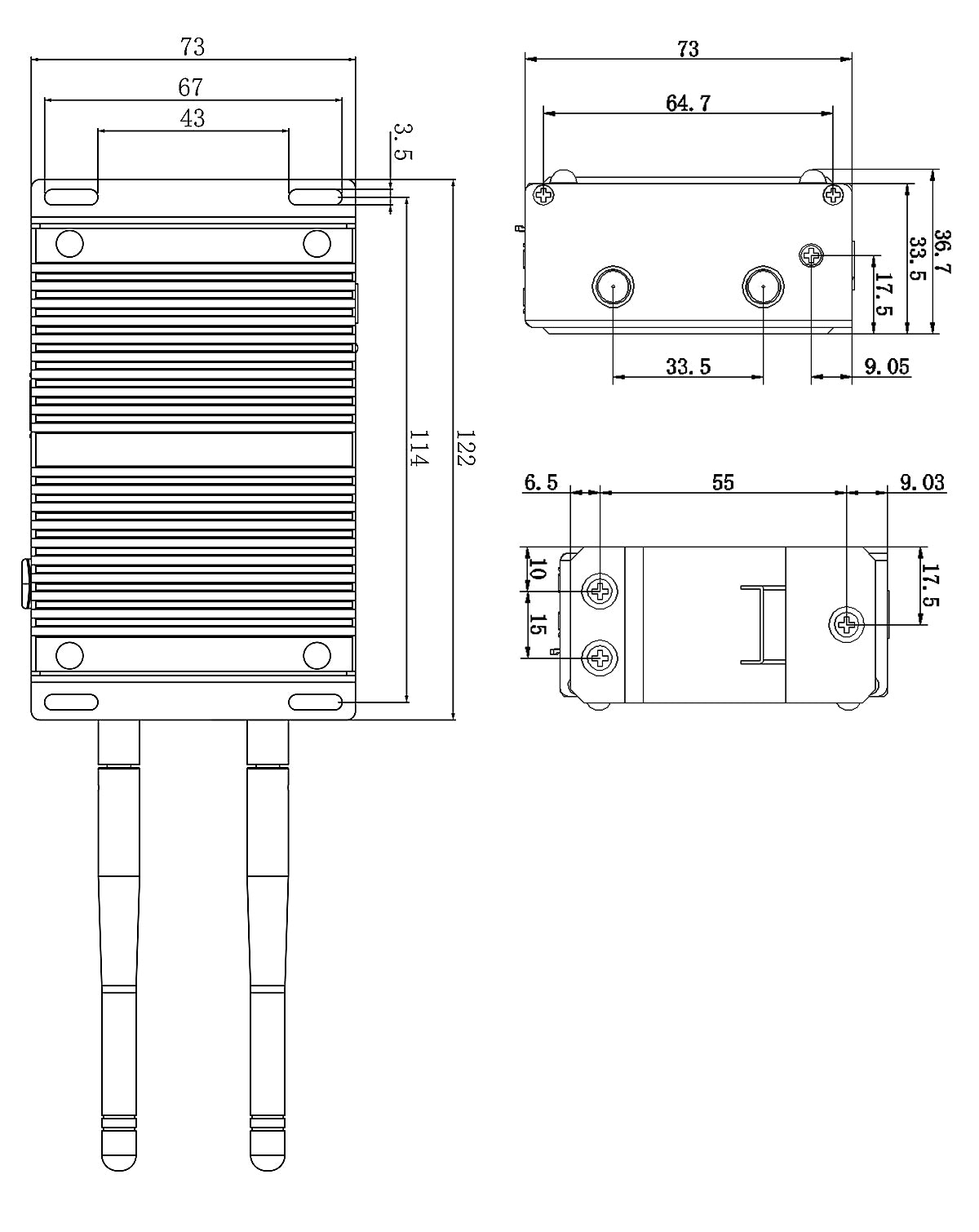

Abmessungen:
English Description
The EDATEC CM4SEN (SENSING) embedded computer is designed for IoT and industrial data acquisition, leveraging the Raspberry Pi CM4 module and a custom EDATEC carrier board. It excels in field data collection and logging, making it ideal for applications like:
