Der ED-HMI3010-101C ist ein 10,1-Zoll-Industrie-Panel-PC, der auf dem Raspberry Pi 5 basiert. Der ED-EMI3010-101C wird nicht mit einem Raspberry Pi 5 geliefert. Ein Raspberry Pi 5 muss separat erworben werden
| Funktionen | Parameter |
|---|---|
| CPU | Broadcom BCM2712 2,4 GHz Quad-Core 64-Bit Arm Cortex-A76 |
| RAM | 4GB/8GB LPDDR4 RAM optional |
| Speicher | 32GB/64GB SD-Karte optional |
| Drahtlos | 2,4 GHz & 5 GHz Dualband-WLAN und Bluetooth 5.0/BL |
| HDMI | Dual 4Kp60 HDMI Display-Ausgang |
| Schnittstelle | 1 x Gigabit-Ethernet-Port, 2 x USB 3.0, 2 x USB 2.0 |
| Stromeingang | 5V DC-Stromeingang über USB-C |
| Kamera | 8-Megapixel-Frontkamera optional |
| Betriebstemperatur | -20℃ bis 60℃ |
| Mechanisch | Aluminium CNC + Blechgehäuse, lüfterloses Design, bietet hervorragende Kühlleistung |
ED-HMI3010 Serie Auswahlhilfe
| Modell Nr. | LCD-Größe | Auflösung | Seitenverhältnis | Anzahl der Farben | Helligkeit (cd/m²) | Blickwinkel (H/V) | Multi-Touch (Anzahl der Punkte) | Abmessungen (mm) | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| HMI3010-101C | 10,1" | 1280x800 | 16:10 | 16,7M | 250 | 160°/160° | 10 | 258mm x 172mm x 38mm | 900g |
Spezifikationen
System
- CPU: Broadcom BCM2712 2,4 GHz Quad-Core 64-Bit Arm Cortex-A76
- VPU: 4Kp60 HEVC-Decoder
- GPU: OpenGL ES 3.1 & Vulkan 1.2
- Speicher: 4GB und 8GB LPDDR4X-4267 SDRAM optional
- Speicher: 32GB und 64GB SD-Karte optional
Software
-
Betriebssystem:
- Raspberry Pi OS (Desktop) 32-Bit
- Raspberry Pi OS (Lite) 32-Bit
- Raspberry Pi OS (Desktop) 64-Bit
- Raspberry Pi OS (Lite) 64-Bit
Front I/O
- Kamera: Eingebaute 8-Megapixel-Frontkamera (optional)

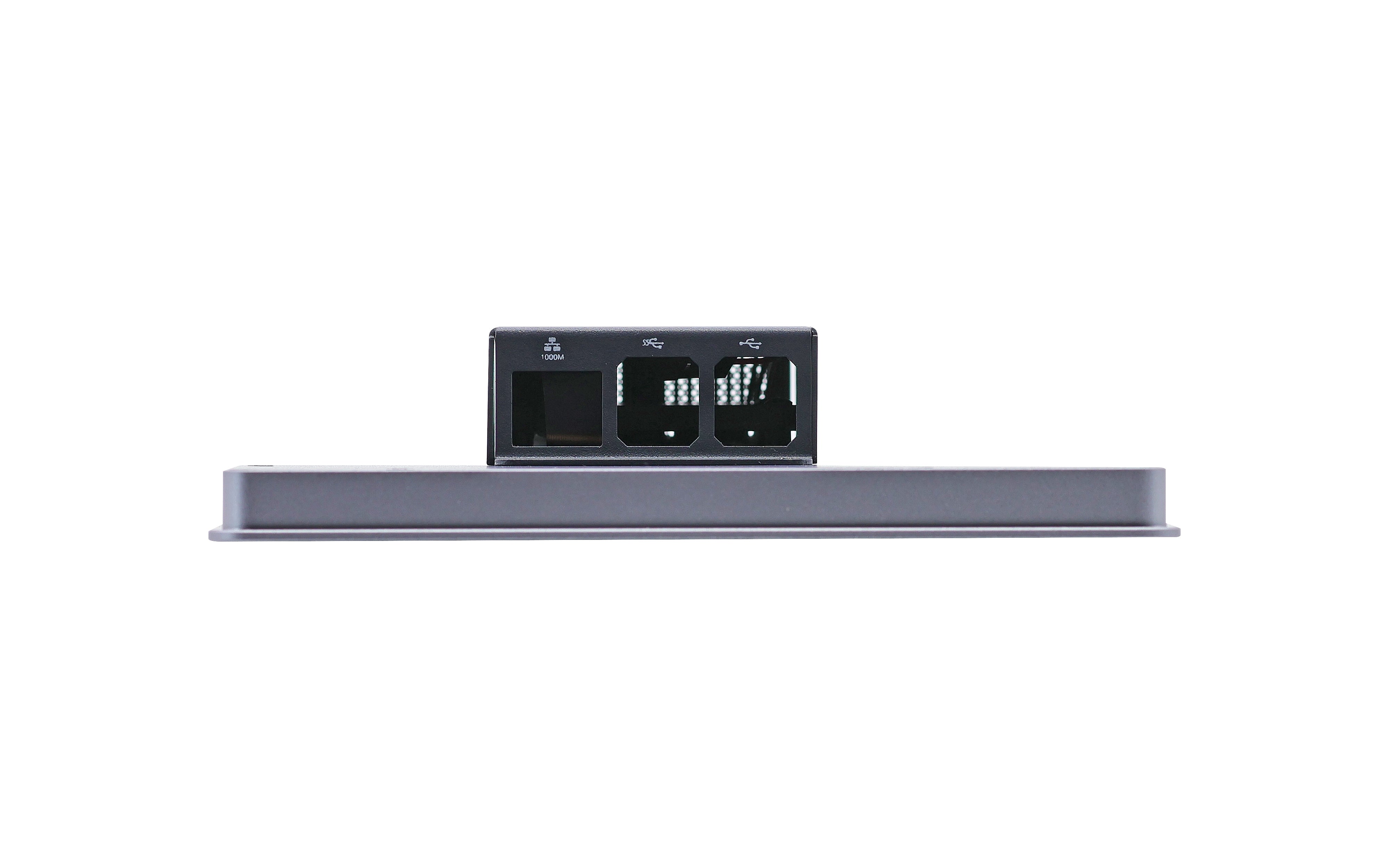

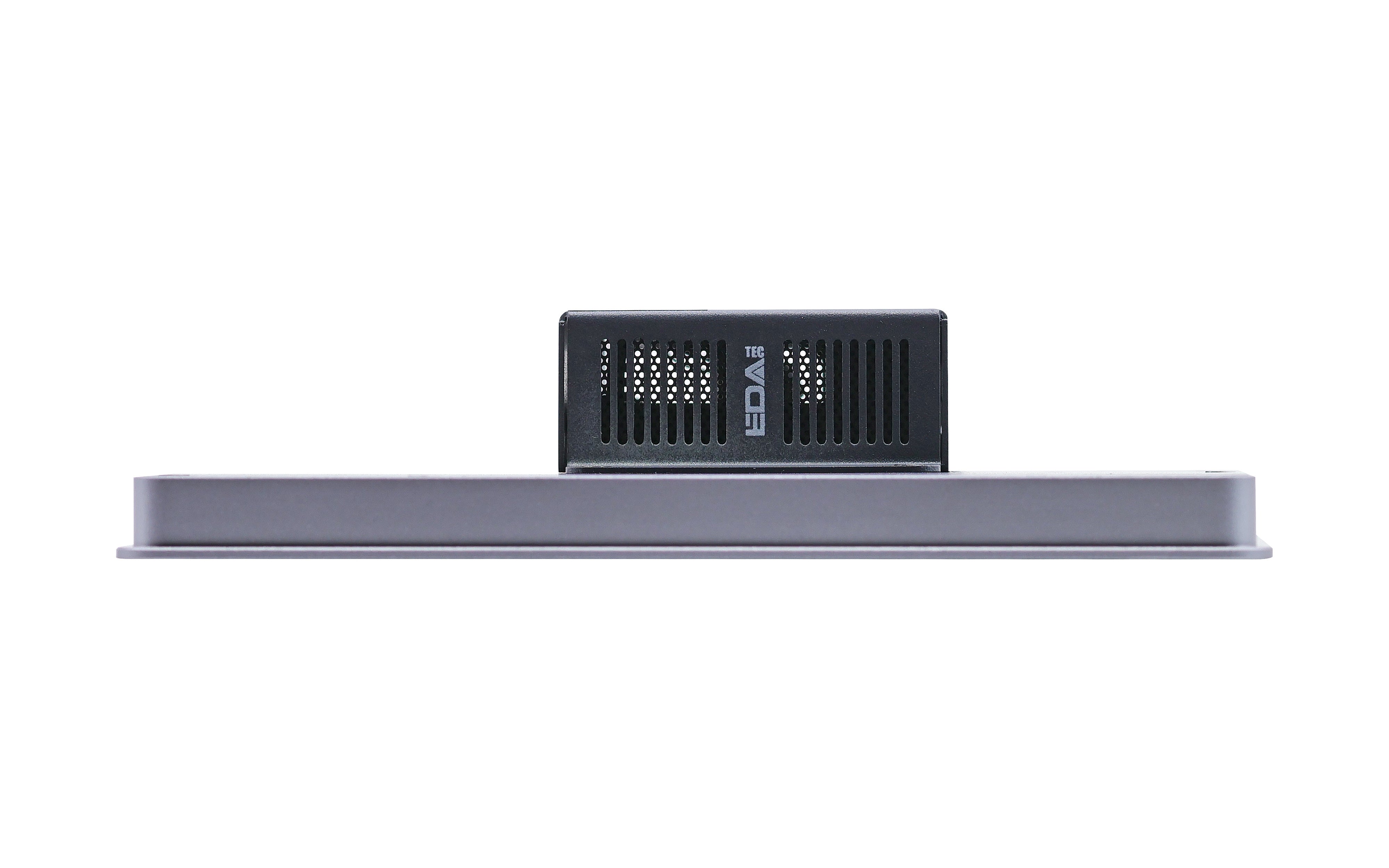

Seitliches I/O
- USB 2.0: 2 x USB 2.0 Ports, Dual-Layer-Typ-A-Stecker, jeder Kanal unterstützt bis zu 480Mbps
- USB 3.0: 2 x USB 3.0 Ports, Dual-Layer-Typ-A-Stecker, jeder Kanal unterstützt bis zu 5Gbps
- 1000M Ethernet: 1 x Adaptive 10/100/1000M Ethernet-Port, RJ45-Stecker, kann für den Netzwerkzugang verwendet werden
- SD-Karten-Slot: 1 x Micro-SD-Karten-Slot, der zum Installieren einer SD-Karte verwendet wird. Unterstützt das Booten des Betriebssystems von der SD-Karte

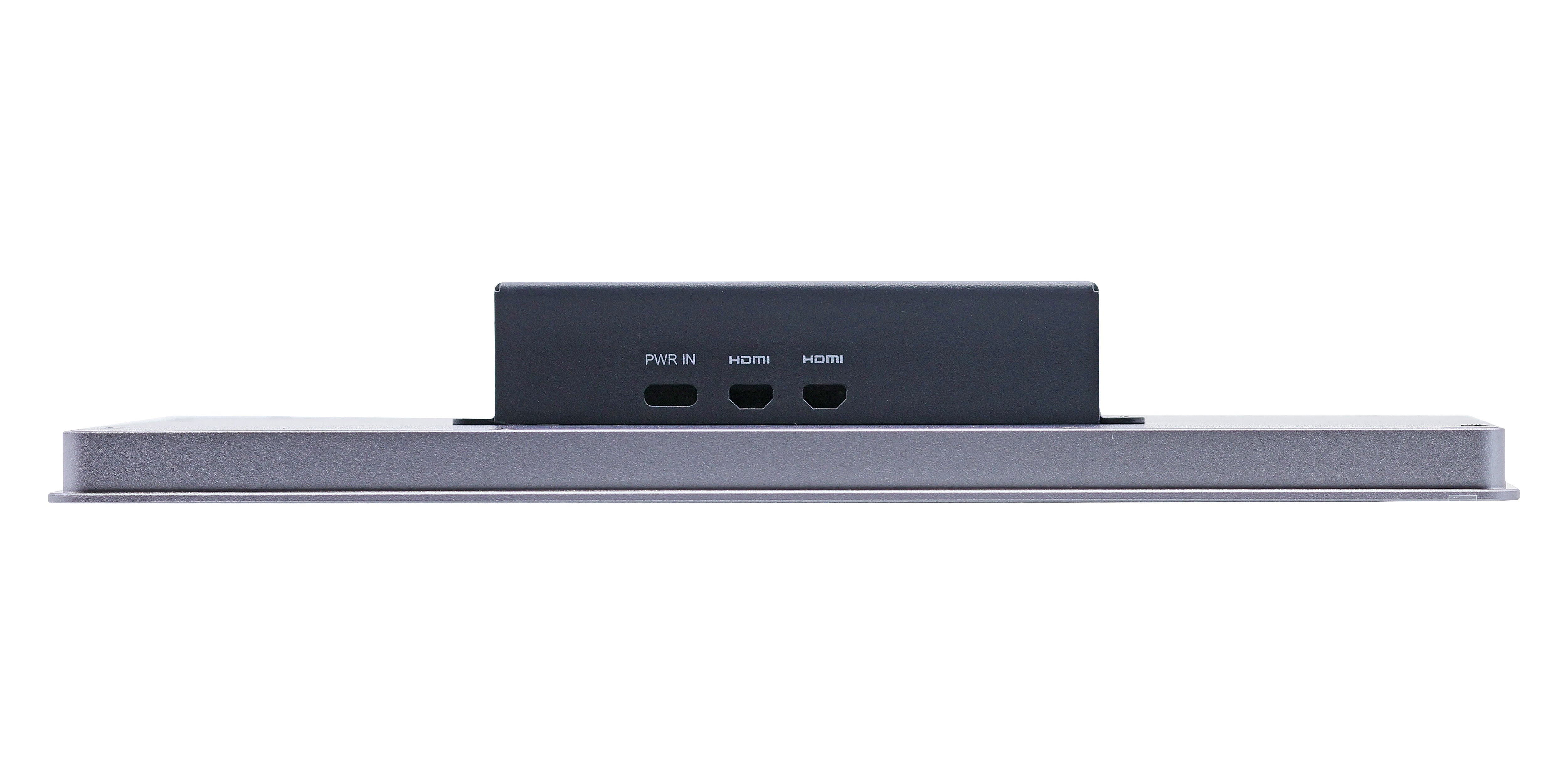

- HDMI: 2 x HDMI-Ports, Micro-HDMI-Stecker, unterstützt 4K 60Hz
- Strom: 1 x Strom-Eingangsport, USB-Typ-C-Stecker, unterstützt 5V/5A DC-Stromeingang
Internes I/O
- PCIe: 1 x PCIe 2.0 Port, reserviert zum Anschließen von Peripheriegeräten
- PoE: 1 x PoE-Port, reserviert zum Anschließen eines PoE-Moduls
LCD
- LCD-Größe: 10,1" TFT
- Auflösung: 1280x800
- Farben: 16,7M
- Aktiver Bereich: 216,576mm (H) x 135,36mm (V)
- Hintergrundbeleuchtung: LED
- MTBF: >30000h
- Helligkeit: 250 cd/m²
- Kontrastverhältnis: 1000:1
- Reaktionszeit: 30ms
- Blickwinkel (CR ≥ 10): 80° (L)/80° (R)/80° (U)/80° (D)
Touchscreen
- Typ: Mehrpunkt-kapazitiver Touchscreen
- Transparenz: ≥85％
- Verbindungsmethode: COF
- Controller-Schnittstelle: I2C
- Treiberunterstützung: Linux
- Multi-Touch: 10 Punkte
- Oberflächenhärte: 6H
Elektrische Eigenschaften
- Eingangsspannung: 5V DC
- Maximale Leistungsaufnahme: 25W (Max)
Mechanische Eigenschaften
- Abmessungen: 258mm x 172mm x 38mm (BxTxH)
- Gewicht: Etwa 900g
- Installation: Eingebaute Frontinstallation
Drahtlos
- WLAN: Dualband 802.11ac Wi-Fi
- Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)
Umwelt- & Vorschriften
- Betriebstemperatur: -20℃ bis 60℃
- Lagertemperatur: -20℃ bis 60℃
- Umgebungsluftfeuchtigkeit: 5% ~ 95% (nicht kondensierend)
-
Zertifizierungen:
- FCC: FCC 47 CFR Teil 15 Unterabschnitt B
- CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
English Description
ED-HMI3010-101C is a 10.1-inch industrial Panel PC based on Raspberry Pi 5. The HMI does not come with a Raspberry Pi 5. A Raspberry Pi 5 must be purchased separately.
ED-HMI3010 Series Features
- CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
- RAM: 4GB/8GB LPDDR4 RAM optional
- Storage: 32GB/64GB SD Card optional
- Wireless: 2.4GHz & 5GHz dual-band WiFi and Bluetooth 5.0/BL
- HDMI: Dual 4Kp60 HDMI display outputs
- Interface: 1 x Gigabit Ethernet port, 2 x USB 3.0, 2 x USB 2.0
- Power Input: 5V DC via USB-C
- Camera: 8-megapixel front camera optional
- Operating Temperature: -20℃ to 60℃
- Mechanical: Aluminum CNC + sheet metal case, fanless design, excellent cooling performance
ED-HMI3010 Series Features
| Functions | Parameters |
|---|---|
| CPU | Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76 |
| RAM | 4GB/8GB LPDDR4 RAM optional |
| Storage | 32GB/64GB SD Card optional |
| Wireless | 2.4GHz & 5GHz dual-band WiFi and Bluetooth 5.0/BL |
| HDMI | Dual 4Kp60 HDMI display output |
| Interface | 1 x Gigabit ethernet port, 2 x USB 3.0, 2 x USB 2.0 |
| Power Input | 5V DC power input via USB-C |
| Camera | 8-megapixel front camera is optional |
| Operating Temperature | -20℃ to 60℃ |
| Mechanical | Aluminum CNC + sheet metal case, fanless design, providing excellent cooling performance |
ED-HMI3010 Series Selection Guide
| Model No. | LCD Size | Resolution | Aspect Ratio | # of Colors | Luminance (cd/m²) | Viewing Angle (H/V) | Multi-touch (# of points) | Dimensions (mm) | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|
| HMI3010-101C | 10.1" | 1280x800 | 16:10 | 16.7M | 250 | 160°/160° | 10 | 258mm x 172mm x 38mm | 900g |
Specifications
System
- CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
- VPU: 4Kp60 HEVC decoder
- GPU: OpenGL ES 3.1 & Vulkan 1.2
- Memory: 4GB and 8GB LPDDR4X-4267 SDRAM optional
- Storage: 32GB and 64GB SD Card optional
Software
-
Operating System:
- Raspberry Pi OS (Desktop) 32-bit
- Raspberry Pi OS (Lite) 32-bit
- Raspberry Pi OS (Desktop) 64-bit
- Raspberry Pi OS (Lite) 64-bit
Front I/O
- Camera: Built-in 8-megapixel front camera (optional)
Side I/O
- USB 2.0: 2 x USB 2.0 ports, dual-layer type A connector, each channel supports up to 480Mbps
- USB 3.0: 2 x USB 3.0 ports, dual-layer type A connector, each channel supports up to 5Gbps
- 1000M Ethernet: 1 x adaptive 10/100/1000M ethernet port, RJ45 connector, can be used to access the network
- SD Card Slot: 1 x Micro SD card slot, used to install SD card, supports booting the OS from SD card
- HDMI: 2 x HDMI ports, Micro HDMI connector, supporting 4K 60Hz
- Power: 1 x power in port, USB Type-C connector, supporting 5V/5A DC power input
Internal I/O
- PCIe: 1 x PCIe 2.0 port, reserved to connect peripherals
- PoE: 1 x PoE port, reserved to connect PoE module
LCD
- LCD Size: 10.1" TFT
- Resolution: 1280x800
- Colors: 16.7M
- Active Area: 216.576mm (H) x 135.36mm (V)
- Backlight: LED
- MTBF: >30000h
- Luminance: 250 cd/m²
- Contrast Ratio: 1000:1
- Response Time: 30ms
- Viewing Angle (CR ≥ 10): 80° (L)/80° (R)/80° (U)/80° (D)
Touch Screen
- Type: Multi-point Capacitive Touch Screen
- Transmittance: ≥85％
- Connection Method: COF
- Controller Interface: I2C
- Driver Support: Linux
- Multi-touch: 10 points
- Surface Hardness: 6H
Electrical Characteristics
- Input Voltage: 5V DC
- Maximum Power Consumption: 25W (Max)
Mechanical Characteristics
- Dimensions: 258mm x 172mm x 38mm (WxDxH)
- Weight: About 900g
- Installation: Embedded front installation
Wireless
- Wi-Fi: Dual-band 802.11ac Wi-Fi
- Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)
Environmental & Regulatory
- Operating Temperature: -20℃ to 60℃
- Storage Temperature: -20℃ to 60℃
- Ambient Humidity: 5% ~ 95% (non-condensing)
-
Certifications:
- FCC: FCC 47 CFR Part 15 Subpart B
- CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
