EDATECSKU: ED-IPC3020-04001-P-047 | EAN / Barcode: 6976558371135
Lieferfrist: Aktuell nicht auf Lager, wird für Sie nachbestellt
Keine Bewertungen
Preis:
178,19 €

Versandkosten werden im Checkout berechnet.

ED-IPC3020 Serie Merkmale

Funktion Parameter
CPU Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76
RAM 4GB und 8GB LPDDR4X-4267 SDRAM optional
Speicher Unterstützung für Micro SD-Karte und M.2 NVMe SSD Speichererweiterung
Video Dual 4Kp60 HDMI Display-Ausgang
Audio Stereo Audio Ein- und Ausgang mit separatem 3,5mm Audioanschluss
Schnittstelle 1 x Gigabit Ethernet-Port mit optionalem PoE, 2 x USB 3.0, 2 x USB 2.0, 1 x RS232, 1 x RS485 und 1 x Summer
Stromversorgung 5V DC Stromversorgung über USB-C, Unterstützung für ON/OFF Stromschalter
Sonstiges Eingebauter RTC, Unterstützung für SuperCAP und CR1220 Batterie-Backup
Betriebstemperatur -25°C ~ 60°C
Mechanisch 102,8mm(B) x 89,5mm(T) x 32,5mm(H), 300g
Passives Design mit hochwertigem Metallgehäuse und großem Kühlkörper

System

Funktion Parameter
CPU Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76
VPU 4Kp60 HEVC Decoder
GPU OpenGL ES 3.1 & Vulkan 1.2
Speicher 4GB und 8GB LPDDR4X-4267 SDRAM optional
Speicher Micro SD-Karten-Slot, unterstützt 16GB/32GB/64GB SD-Karten
M.2 NVMe SSD, unterstützt 128GB/256GB SSD

Software

| Betriebssystem | - Raspberry Pi OS(Desktop) 32-Bit<br>- Raspberry Pi OS(Lite) 32-Bit<br>- Raspberry Pi OS(Desktop) 64-Bit<br>- Raspberry Pi OS(Lite) 64-Bit |

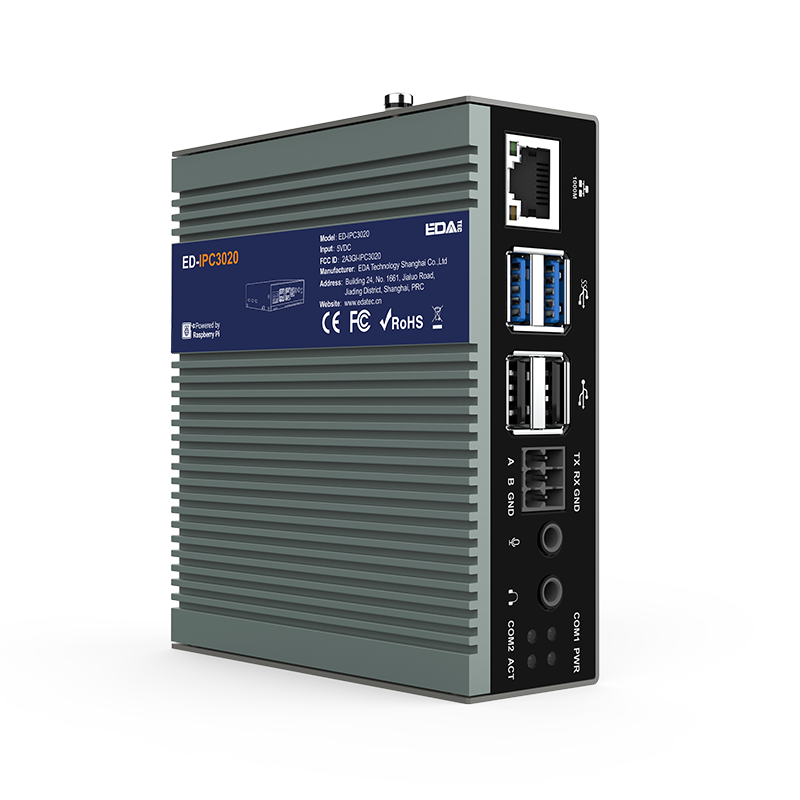

Front I/O

Funktion Parameter

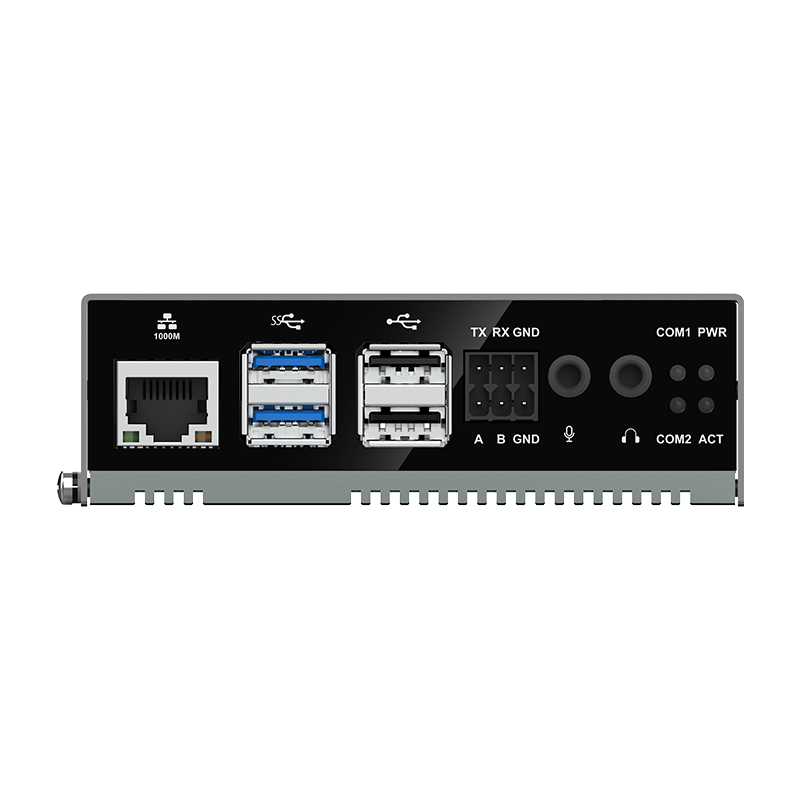

Audio OUT 1 x Audio Ausgang (HPO), 3,5mm Audioanschluss (grün), Stereo Audio Ausgang
Audio IN 1 x Audio Eingang (LINE IN), 3,5mm Audioanschluss (rot), unterstützt Stereo Audio Eingang
RS485 1 x RS485 Port, 3-Pin 3,5mm Phoenix-Anschlüsse mit 120Ω Abschlusswiderstand
Signale definiert als GND/A/B
RS232 1 x RS232 Port, 3-Pin 3,5mm Phoenix-Anschlüsse, Signale definiert als GND/TX/RX
USB 2.0 2 x USB 2.0 Ports, Doppel-Schicht Typ A Anschluss, jeder Kanal unterstützt bis zu 480Mbps
USB 3.0 2 x USB 3.0 Ports, Doppel-Schicht Typ A Anschluss, jeder Kanal unterstützt bis zu 5Gbps
1000M Ethernet 1 x adaptiver 10/100/1000M Ethernet-Port, RJ45 Anschluss
Kann für Netzwerkzugang verwendet werden, PoE über Erweiterungsmodul möglich

Rear I/O

Funktion Parameter

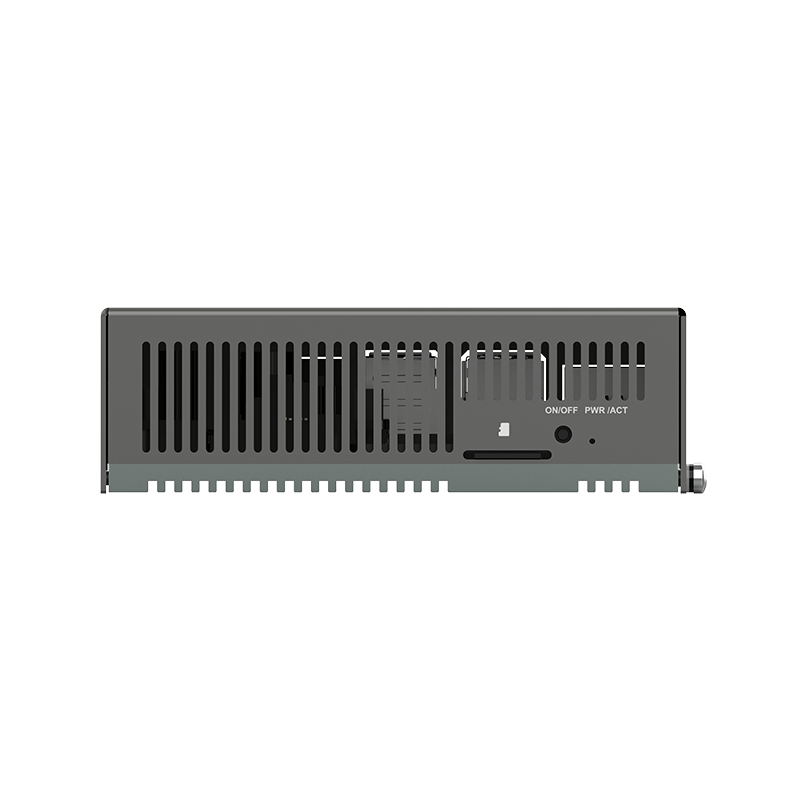

SD-Karten-Slot 1 x Micro SD-Karten-Slot, für SD-Karten Installation
Unterstützt das Booten des OS von SD-Karte

Seiten I/O

Funktion Parameter

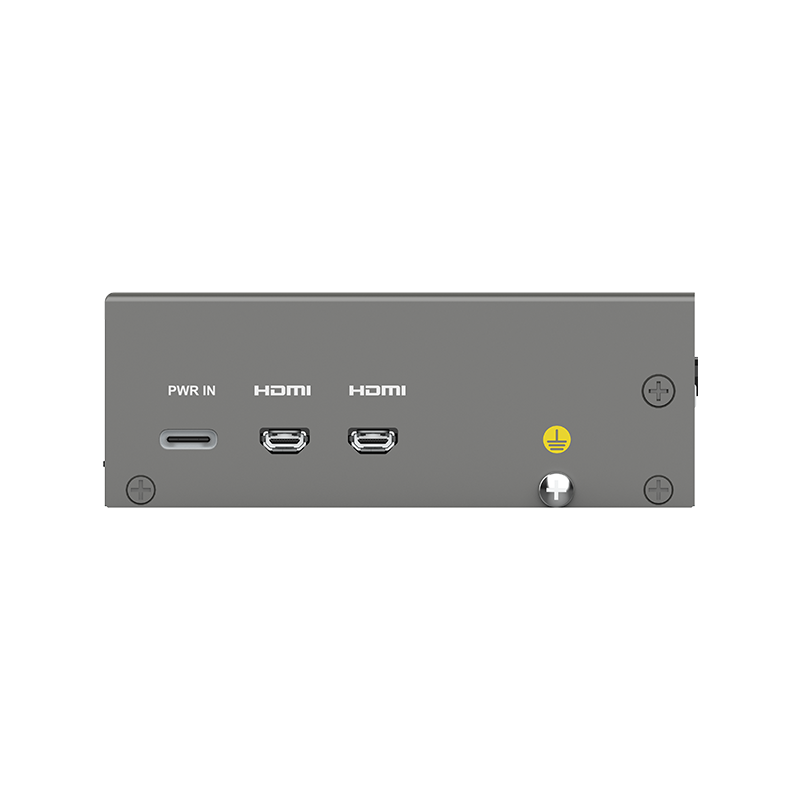

HDMI 2 x HDMI Ports, Micro HDMI Anschluss, unterstützt 4K 60Hz
Stromversorgung 1 x Stromanschluss, USB Type-C Anschluss, unterstützt 5V/5A DC Stromversorgung

Tasten und Anzeigen

Funktion Parameter
ON/OFF 1 x Stromschalter, zum Ein- und Ausschalten des Geräts
PWR 1 x rotes Stromanzeigen-Lämpchen, zur Überprüfung des Gerätestatus
ACT 1 x grünes Systemanzeigen-Lämpchen, zur Überprüfung des Arbeitsstatus des Geräts
COM1~COM2 2 x grüne UART-Anzeigen, zur Überprüfung des Kommunikationsstatus des UART-Ports

Internes I/O

Funktion Parameter
5V 1A 1 x DC OUT, 3-Pin 2,0mm WTB-Anschluss, unterstützt 5V 1A Ausgang
Zum Anschluss eines erweiterten LCDs
Lautsprecher 1 x PA Ausgang, 4-Pin 1,5mm WTB-Anschluss, dual-channel Stereo Audio Ausgang
Verbindet zwei 4Ω 3W Stereo Lautsprecher
MIPI CSI/DSI 2 x MIPI CSI/DSI Ports, 2-Lane CSI/DSI Signal
Reserviert für Anschluss eines erweiterten LCD-Bildschirms, unterstützt I2C Touchscreen und Hintergrundbeleuchtungsanpassung
M.2 M 1 x M.2 M Port, M.2 M Key Anschluss, zum Anschluss von SSDs und anderen schnellen Peripheriegeräten
Kompatibel mit M.2 2230, M.2 2242 und M.2 2260, unterstützt das Booten des OS von SSD

Erweiterungsleistung

Funktion Parameter
RTC RTC mit SuperCAP und CR1220 Batterie-Backup, gewährleistet, dass die Systemuhr nicht durch das Ausschalten des Geräts beeinflusst wird
Hinweis: Eine CR1220-Batterie ist standardmäßig in China enthalten
Summer Ein Ton oder eine Abweichung kann je nach Anwendung konfiguriert werden, um die Alarmfunktion zu realisieren

Elektrische Eigenschaften

Funktion Parameter
Eingangsspannung 5V DC
Maximale Leistungsaufnahme 25W (Max)

Mechanische Eigenschaften

Funktion Parameter
Abmessungen 102,8mm x 89,5mm x 32,5mm (B x T x H)
Gewicht 300g
Installation Auf dem Tisch platzieren

Wireless

Funktion Parameter
Wi-Fi Dual-Band 802.11ac Wi-Fi
Bluetooth Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Umwelt- und Regulierungsanforderungen

Funktion Parameter
Betriebstemperatur -25°C ~ 60°C
Lagertemperatur -25°C ~ 60°C
Umgebungsfeuchtigkeit 5% ~ 95% (nicht kondensierend)
Zertifizierungen FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035/
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2





English Description

ED-IPC3020 Series Features

Function Parameters
CPU Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
RAM 4GB and 8GB LPDDR4X-4267 SDRAM optional
Storage Supports Micro SD Card and M.2 NVMe SSD storage expansion
Video Dual 4Kp60 HDMI display output
Audio Stereo audio input and output with separate 3.5mm audio jack
Interface 1 x Gigabit Ethernet port with optional PoE, 2 x USB 3.0, 2 x USB 2.0, 1 x RS232, 1 x RS485 and 1 x Buzzer
Power Input 5V DC power input via USB-C, supports ON/OFF power button
Other Built-in RTC, supports SuperCAP and CR1220 battery backup
Operating Temperature -25°C ~ 60°C
Mechanical 102.8mm(W) x 89.5mm(D) x 32.5mm(H), 300g
Fanless design with high-quality metal case and big heatsink for excellent cooling performance

System

Function Parameters
CPU Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
VPU 4Kp60 HEVC decoder
GPU OpenGL ES 3.1 & Vulkan 1.2
Memory 4GB and 8GB LPDDR4X-4267 SDRAM optional
Storage Micro SD Card Slot, supports 16GB/32GB/64GB SD card
M.2 NVMe SSD, supports 128GB/256GB SSD

Software

| Operating System | - Raspberry Pi OS(Desktop) 32-bit<br>- Raspberry Pi OS(Lite) 32-bit<br>- Raspberry Pi OS(Desktop) 64-bit<br>- Raspberry Pi OS(Lite) 64-bit |

Front I/O

Function Parameters
Audio OUT 1 x Audio Output (HPO), 3.5mm audio jack connector (green), stereo audio output
Audio IN 1 x Audio Input (LINE IN), 3.5mm audio jack connector (red), supporting stereo audio input
RS485 1 x RS485 port, 3-Pin 3.5mm spacing phoenix terminals with 120Ω terminal resistor
Signal defined as GND/A/B
RS232 1 x RS232 port, 3-Pin 3.5mm spacing phoenix terminals, signal defined as GND/TX/RX
USB 2.0 2 x USB 2.0 ports, dual layer type A connector, each channel supports up to 480Mbps
USB 3.0 2 x USB 3.0 ports, dual layer type A connector, each channel supports up to 5Gbps
1000M Ethernet 1 x adaptive 10/100/1000M Ethernet port, RJ45 connector
Can be used for network access, PoE supported through expansion module

Rear I/O

Function Parameters
SD Card Slot 1 x Micro SD card slot, used to install SD card
Supports booting OS from SD card

Side I/O

Function Parameters
HDMI 2 x HDMI ports, Micro HDMI connector, supporting 4K 60Hz
Power 1 x power in port, USB Type-C connector, supporting 5V/5A DC power input

Buttons and Indicators

Function Parameters
ON/OFF 1 x power button, used to turn on and off the device
PWR 1 x red power indicator, used to check the device power-on and power-off status
ACT 1 x green system indicator, used to check the working status of the device
COM1~COM2 2 x green UART indicators, used to check the communication status of the UART port

Internal I/O

Function Parameters
5V 1A 1 x DC OUT, 3-Pin 2.0mm spacing WTB connector, supporting 5V 1A output
To provide power for extended LCD
Speaker 1 x PA output, 4-Pin 1.5mm spacing WTB connector, dual-channel stereo audio output
Connects two 4Ω 3W stereo speakers
MIPI CSI/DSI 2 x MIPI CSI/DSI ports, 2-Lane CSI/DSI signal
Reserved for connecting extended LCD screen, supports I2C touchscreen and backlight adjustment
M.2 M 1 x M.2 M port, M.2 M Key connector, used to connect SSD and other fast peripherals
Compatible with M.2 2230, M.2 2242, and M.2 2260, supports booting OS from SSD

Expansion Performance

Function Parameters
RTC RTC with SuperCAP and CR1220 battery backup, ensures system clock is not affected by device power-off
Note: A CR1220 battery is provided by default in China
Buzzer A tone or anomaly can be configured according to actual application to realize the alarm function

Electrical Characteristics

Function Parameters
Input Voltage 5V DC
Maximum Power Consumption 25W (Max)

Mechanical Characteristics

Function Parameters
Dimensions 102.8mm x 89.5mm x 32.5mm (W x D x H)
Weight 300g
Installation Placing on the desk

Wireless

Function Parameters
Wi-Fi Dual-band 802.11ac Wi-Fi
Bluetooth Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Environmental & Regulatory

Function Parameters
Operating Temperature -25°C ~ 60°C
Storage Temperature -25°C ~ 60°C
Ambient Humidity 5% ~ 95% (non-condensing)
Certifications FCC
FCC 47 CFR Part 15 Subpart B
CE
EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3
EN 55032/EN 55035/
EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
