EDATEC Power Supply with Terminal Block Connecter

EDATECSKU: ED-PSU1202-EU-3.5PL-053 | EAN / Barcode: 6976558370954
Lieferfrist: Aktuell nicht auf Lager, wird für Sie nachbestellt
Keine Bewertungen

Preis:
Sonderpreis11,09 €

Versandkosten werden im Checkout berechnet.

 Übersicht

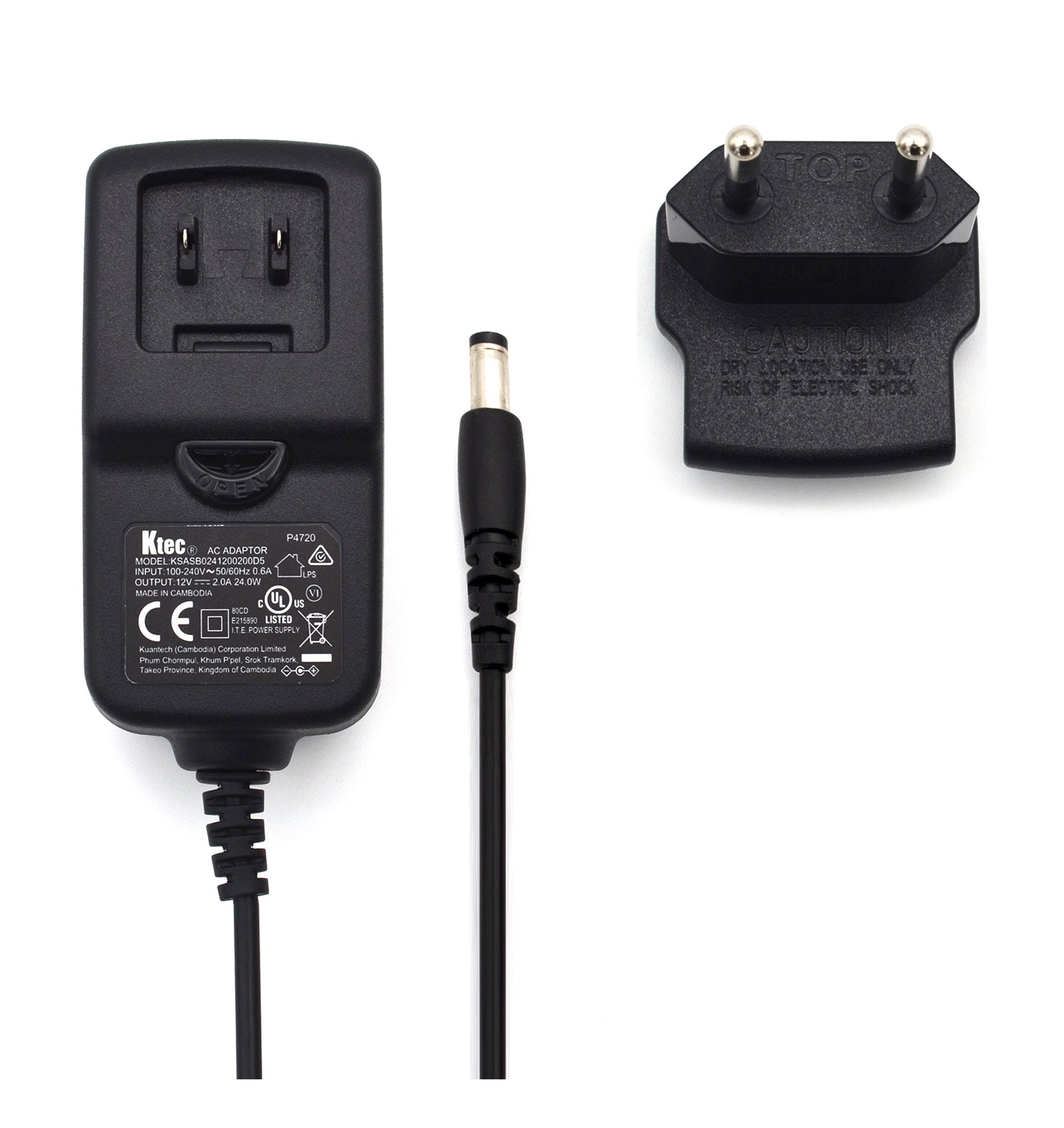

  • EDATECs Netzteil unterstützt das Raspberry Pi Compute Module IO Board und alle EDATEC-Computer mit 12V-Eingang.
  • ED-PSU1202 ist ein einphasiges 24-Watt-Netzteil mit 12V 2A Ausgang, das von Kuantech Cooperate entworfen und von EDATEC vermarktet wird.

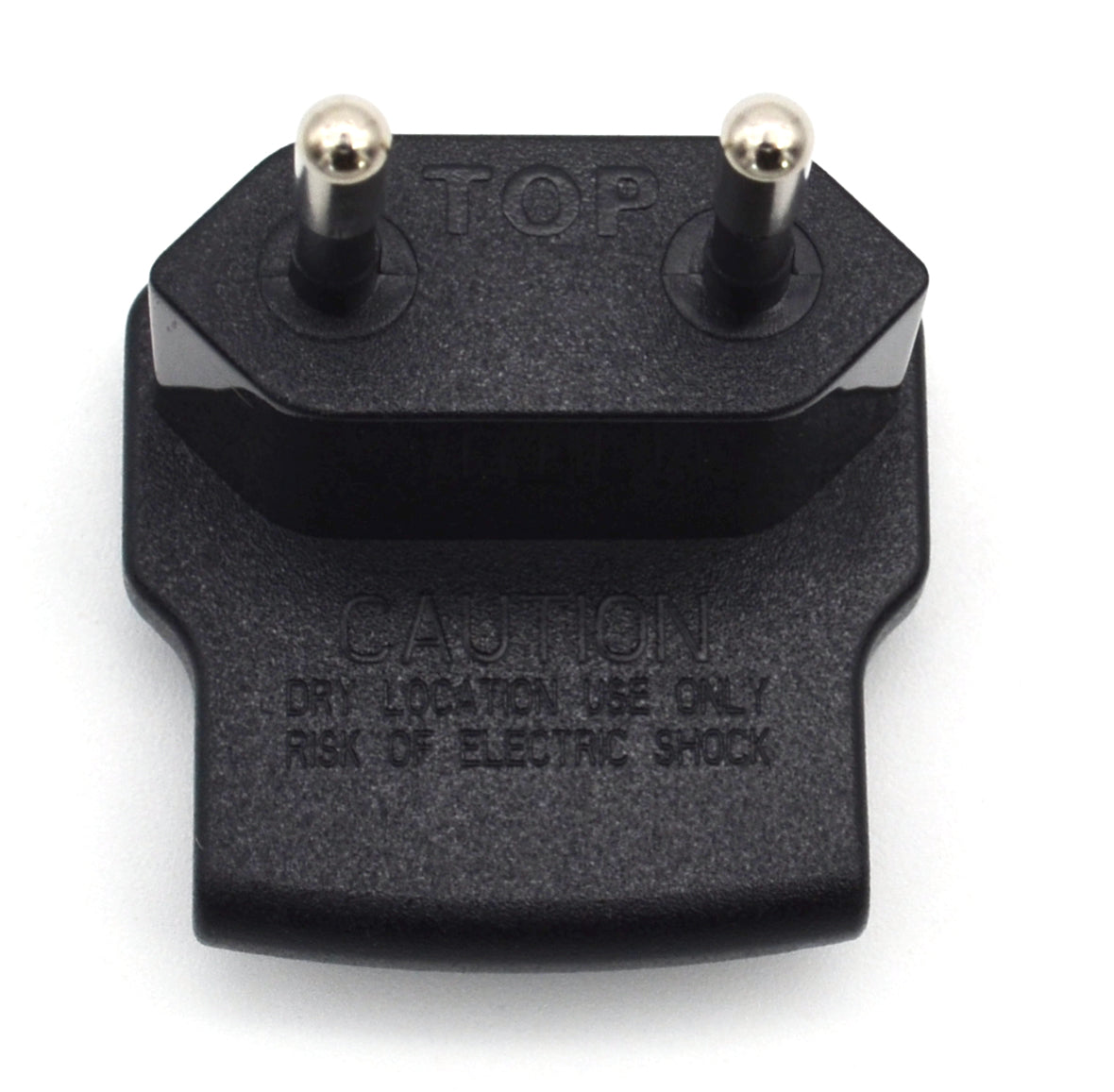

  • ED-PSU1202 bietet 4 Versionen: UK, Europa, Australien & USA mit einem Hauptgerät und 4 austauschbaren Steckern.

Parameter

  • Nenn-Eingangsspannung: 100-240Vac
  • Betriebsbereich: 90-264Vac
  • Nenn-Eingangsfrequenz: 50/60Hz +/- 3Hz
  • Nenn-Eingangsstrom: 0,6A max.
  • Maximale Eingangsleistung: 29,1W
  • Eingangsstrom (ohne Last): ≤25mA
  • Energieverbrauch (ohne Last): 0,075W MAX
  • DC-Ausgangsspannung: + 12,0V
  • Mindestlaststrom: 0,0A
  • Nennlaststrom: 2A
  • Nennausgangsleistung: 24,0W
  • Spannungsregelung: ±5%
  • Ripple und Rauschen: 150 mVp-p
  • Schaltwirkungsgrad: 86,8% bei einer Ausgangsleistung von 100%, 75%, 50%, 25%, mindestens 76,8% bei 10% Last
  • Schutz: Überspannung, Kurzschluss, Überstrom
  • Zuverlässigkeitsniveau: 50K Stunden MTBF @ 25° C (Nenneingangsspannung, unter Verwendung der BELLCORE SR-332 Methode). Die DC-Ausgangsspannung muss als Sicherheits-Extra-Niederspannung (SELV) & Begrenzte Leistung gemäß IEC60950-1 definiert sein.
  • Garantiezeit: Die Lebensdauer aller E-Kondensatoren muss bei 25℃ Umgebungstemperatur 5 Jahre betragen (115V/60Hz und 230V/50Hz).
  • Betriebstemperatur: 0~40°C.
  • Ausgangsstecker: 5,5mm/2,5mm DC-Stecker

FAQ

  1. Wie kann ich wissen, ob ein 12V/2A-Netzteil für mein System ausreicht?
    Ein 12V/2A-Netzteil liefert insgesamt 24W Leistung. Wenn Sie 12V in 5V/3,3V in Ihrem System umwandeln, müssen Sie den Wirkungsgrad des DCDC-Wandlers und die Spitzenleistung Ihres Systems berücksichtigen und mindestens 20% Spielraum basierend auf der Spitzenleistung lassen.
    Normalerweise reicht ein 12V/2A-Netzteil für die meisten EDATEC-Computer aus, sofern im System keine Hochleistungsmotoren und Magnetventile verwendet werden.

  2. Warum befindet sich auf der Verpackung das Logo von EDATEC, auf dem Netzteil jedoch das Logo von KTEC? Was ist die Beziehung zwischen den beiden Unternehmen?
    Das 12V/2A-Netzteil wurde von Kuantech Cooperate (KTEC) entwickelt. EDATEC hat dieses Produkt bezogen und liefert es an Kunden weltweit. Kuantech bietet keine individuelle Verpackung für jede Einheit an, daher hat EDATEC eine Verpackungsbox entworfen, um das Netzteil zu schützen. EDATEC übernimmt die Verantwortung für den technischen Support und den Kundendienst.



English Description

Overview

  • EDATEC's power supply supports the Raspberry Pi Compute Module IO Board and all of EDATEC’s 12V input computers.
  • ED-PSU1202 is a single-phase 24-watt, 12V 2A output power supply, designed by Kuantech Cooperate and marketed by EDATEC.
  • ED-PSU1202 offers 4 versions: UK, Europe, Australia & USA with a main body and 4 changeable plugs.

Parameters

  • Rated input voltage: 100-240Vac
  • Operating range: 90-264Vac
  • Rated input frequency: 50/60Hz +/- 3Hz
  • Rated input current: 0.6A max.
  • Maximum input power: 29.1W
  • Input current (no-load): ≤25mA
  • Power consumption (no-load): 0.075W MAX
  • DC output voltage: + 12.0V
  • Minimum load current: 0.0A
  • Rated load current: 2A
  • Rated output power: 24.0W
  • Line regulation: ±5%
  • Ripple and noise: 150 mVp-p
  • Switching efficiency: 86.8% minimum output current from 100%, 75%, 50%, 25%, 76.8% minimum 10% load
  • Protection: Over-voltage, Short-circuit, Over-current
  • Reliability level: 50K hours MTBF @ 25° C (rated input voltage, using the BELLCORE SR-332 method). DC output voltage must be Safe Extra Low Voltage (SELV) & Limited Power as defined by IEC60950-1
  • Warranty life: All E-Capacitor life must meet 5 years at 25℃ ambient. (115V/60Hz and 230V/50Hz)
  • Operating temperature: 0~40°C.
  • Output connector: 5.5mm/2.5mm DC plug

FAQ

  1. How can I know whether a 12V/2A power supply is enough for my system?
    A 12V/2A power supply outputs a total of 24W power. If you convert 12V to 5V/3.3V in your system, you need to consider the power efficiency of the DCDC converter and the peak power of your system, leaving at least 20% room based on the peak power.
    Normally, a 12V/2A power supply is enough for most of EDATEC’s computers if no high-power motor or magnetic switch is used in the system.

  2. Why does the package have the EDATEC logo, but the power supply has the KTEC logo? What is the relationship between the two companies?
    The 12V/2A power supply was designed by Kuantech Cooperate (KTEC). EDATEC sourced this product and supplies it to global customers. Kuantech does not offer individual packaging for each unit, so EDATEC designed a package box to protect the power supply. EDATEC takes ownership of technical support and after-sales services.
