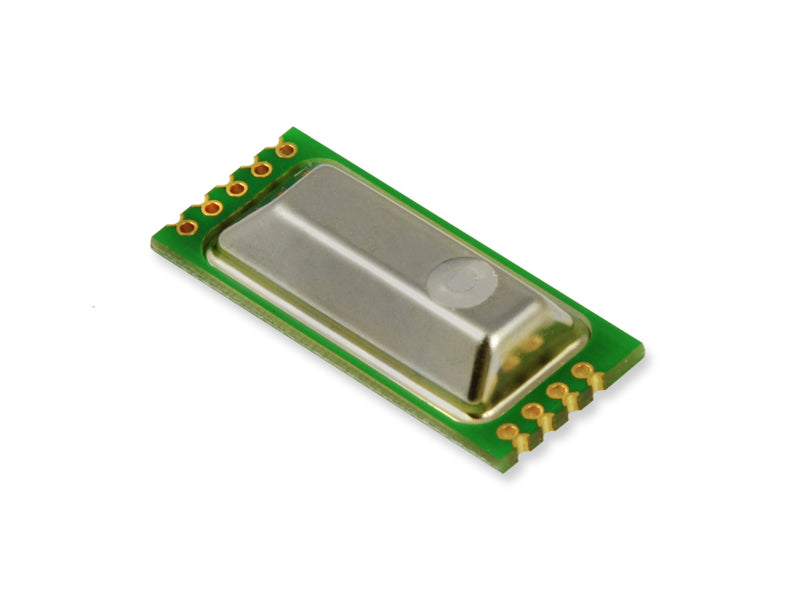

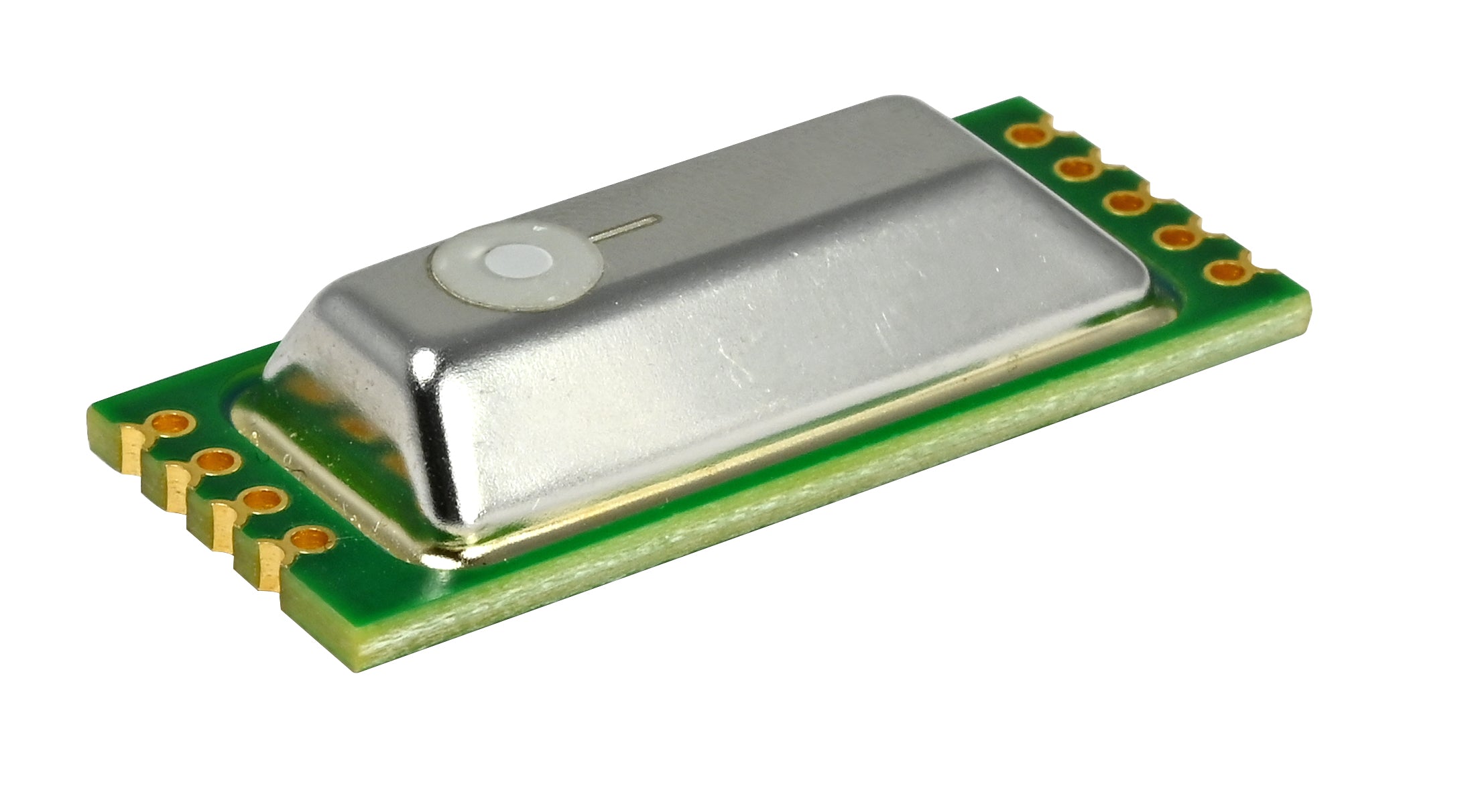

Das EE895 Sensormodul eignet sich hervorragend für Messfühler und Messumformer in der Gebäudeautomation, der bedarfsgerechten Lüftungssteuerung und der Prozesssteuerung. Auf Grund seines sehr niedrigen Leistungsbedarfs ist das Modul auch für batteriebetriebene Geräte wie Funktransmitter, Datenlogger und Handmessgeräte geeignet.
Die Besonderheit dieses Moduls: Es ist langzeitstabil (ca. 5 Jahre), und muss nicht täglich mit Frischluft kalibriert werden.
Wir haben mit diesem Modul auch ein Raspberry Pi kompatibles CO2 Sensor Breakout Board aufgelegt.
CO2 Messleistung
Die CO2 Messung basiert auf dem NDIR-Zweistrahlverfahren, das mit seiner Autokalibration Alterungseffekte ausgleicht, sehr unempfindlich gegen Verschmutzung ist und eine hervorragende Langzeitstabilität bietet. Durch die werksseitige Mehrpunkt CO2- und Temperaturjustage sind hochgenaue CO2 Messungen über den gesamten Einsatzbereich gewährleistet.

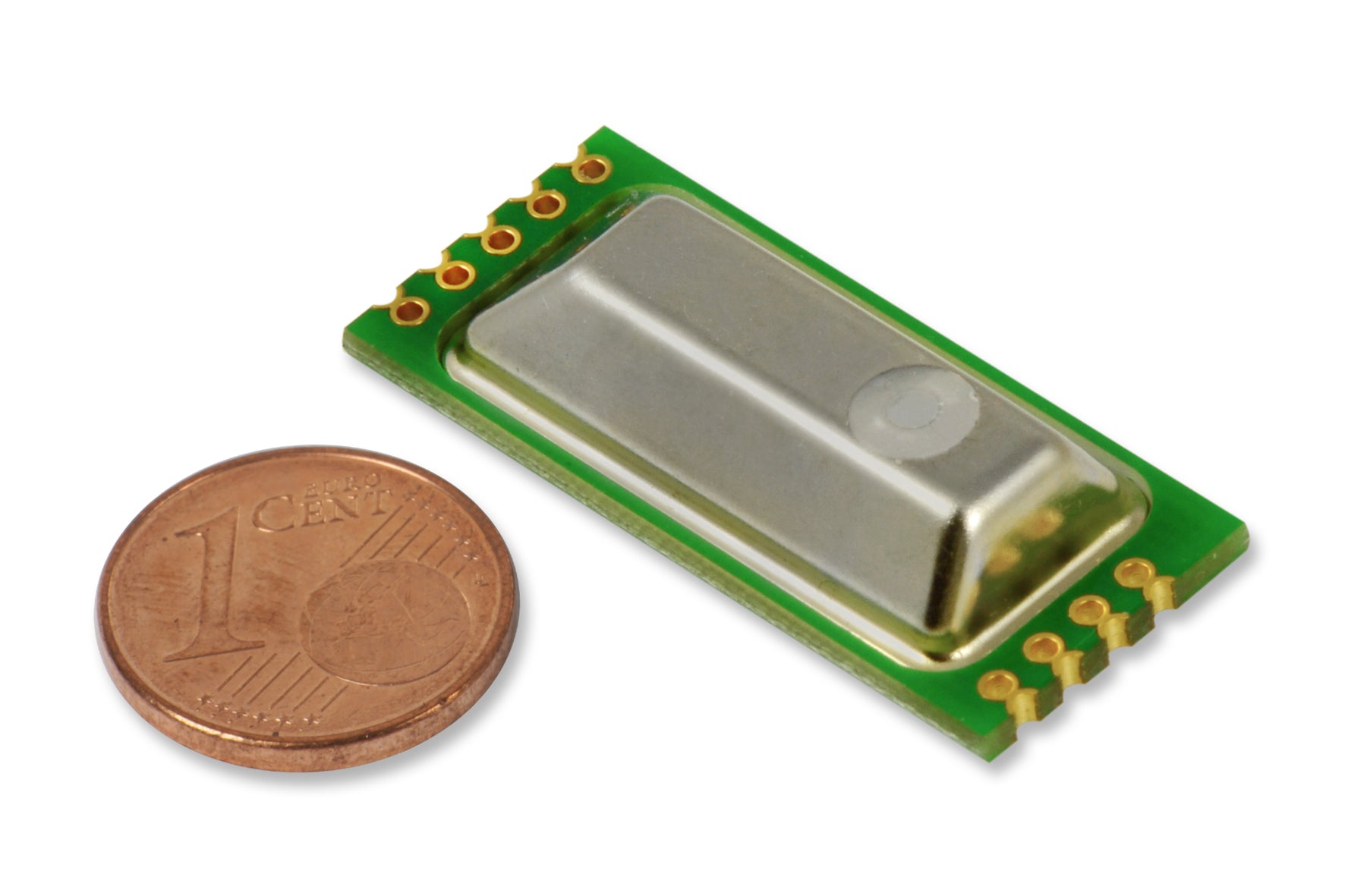

Vielseitig: 3 in 1
Neben CO2 misst das Modul auch Temperatur (T) und Umgebungsdruck (p). Die Druck- und Temperaturkompensation mit Hilfe der integrierten Sensorelemente minimiert den Einfluss der Seehöhe und der Umgebungsbedingungen auf die CO2
Messung.
Digitale Schnittstellen
Die Messdaten für CO2, Temperatur und Druck sind digital über die I²C oder die UART Schnittstelle verfügbar.
Konfigurierbar
Das EE895 Modul kann einfach über die digitale Schnittstelle konfiguriert werden. Das CO2 Messintervall lässt sich entsprechend der Anwendung und des Leistungsbedarfs einstellen.
Sollten ebenfalls großes Interesse an EE895-M16HV1 (Genauigkeit 0...2000 ppm: < ± (50ppm +2% vom Messwert)) oder an EE895-M16HV3 (Genauigkeit 0...10000 ppm: < ± (100ppm +5% vom Messwert)) bestehen, können wir diese ebenfalls ins Sortiment aufnehmen. Schreiben Sie uns gern eine Nachricht.
Sind Sie Industriekunde und benötigen größere Mengen? Schreiben Sie uns eine Nachricht.
Wir haben auch Winsen MH-Z19C CO2 Sensor mit Kabel im Sortiment, wenn nur CO2 gemessen werden soll.
Merkmale
- NDIR-Zweistrahlverfahren mit Autokalibration
- Temperatur- und Druck-Kompensation der
- CO2-Messung
- Sehr niedriger Leistungsbedarf und Spitzenstrom
- I²C- oder UART-Schnittstelle
- Datenblatt
- Benutzerhandbuch
Downloads
Messwerte
CO2
- Messprinzip: NDIR-Zweistrahlverfahren (non-dispersive infrared technology)
- Messbereich: 0...5000ppm
- Genauigkeit bei 25 °C und 1013 mbar1): 0...5000 ppm < ± (50 ppm + 3 % vom Messwert)
- T und p Kompensation der CO2 Messung: Mit Hilfe der on-board Sensorelemente
- Initialisierungszeit (Einschalten): < 1s
- Ansprechzeit t63:
- 140 s mit Messdaten-Mittelwertbildung (geglättetes Ausgangssignal)
- 75 s ohne Messdaten-Mittelwertbildung - Temperaturabhängigkeit, typ.: ± (1 + CO2 Konzentration [ppm] / 1000) ppm/°C (-20...45 °C)
- Druckabhängigkeit(2), typ.: ± 0,014 % vom Messwert / mbar (bzgl. 1013 mbar)
- Kalibrationsintervall3) 5 Jahre
- Messintervall: Einstellbar von 10 s bis zu 1 h; Werkseinstellung = 15 s
Druck
- Messbereich: 700…1100 mbar
- Genauigkeit bei 25 °C, typ.: ± 2 mbar (20…80 % rF)
- Temperaturabhängigkeit: ± 0,015 mbar/K
Temperatur
- Messbereich: -40…60 °C
- Genauigkeit bei 25 °C, typ.: ± 0,5 °C
(1) Mit Mittelwertbildung für geglättetes Ausgangssignal. Betrieb ohne Messdaten-Mittelwertbildung oder im Kurzzeitmodus kann zu zustätzlicher Messunsicherheit führen.
(2) Druckabhängigkeit eines Elements ohne Druckkompensation: 0,14 % vom Messwert / mbar.
(3) Empfohlen unter normalen Betriebsbedingungen in der Gebäudeautomation.
Digitale Schnittstelle (pin-selektierbar)
- I²C: Bis zu 100 kbit/s
- UART: 9600 Baud, 8 bits, no parity, 1 stop bit
Modul-Steuerung
- Enable-Pin: Dauerbetrieb / Abschalten
- Data-ready-Pin: Messdaten verfügbar
- Versorgungsspannung: 3,3 - 5 V DC ± 5 %
- Durchschnittliche Stromaufnahme bei Versorgungsspannung 5 V, typ.:
- 1,6 mA bei 15 s Messintervall
- 177 µA bei 1h Messintervall mit Standby zwischen Messungen
- 7 µA bei 1h Messintervall mit Abschalten zwischen Messungen - Elektrischer Anschluss Durchkontaktierte Halblöcher und Lötpads, Ø 1 mm
- Betriebs- und Lagerbedingungen:
- -40...60 °C
- 0...95 % rF (nicht kondensierend)
- 700...1100 mbar
English Description
The EE895 sensor module is ideally suited for sensors and transmitters in building automation, demand-led ventilation control and process control. ventilation control and process control. Due to its very low power consumption, the module is also suitable for battery-operated devices such as radio transmitters, data loggers and hand-held measuring devices.
CO2 measurement performance
The CO2 measurement is based on the NDIR dual-beam method, which, with its which compensates for ageing effects with its autocalibration, is very to contamination and offers excellent long-term stability. long-term stability. Thanks to the factory-made multi-point CO2 and temperature adjustment highly accurate CO2 measurements are guaranteed over the entire range of range of applications.
Versatile: 3 in 1
In addition to CO2, the module also measures temperature (T) and ambient pressure (p). Pressure and temperature compensation with the the integrated sensor elements minimises the influence of altitude and ambient conditions on the CO2 measurement.
measurement.
Digital interfaces
The measurement data for CO2, temperature and pressure are available digitally via the I²C or the UART interface.
Configurable
The EE895 module can be easily configured via the digital interface. The CO2 measurement interval can be
according to the application and power requirements.
Features
- NDIR dual beam method with auto calibration
- Temperature and pressure compensation of
- CO2 measurement
- Very low power consumption and peak current
- I²C or UART interface
- Data sheet
- User manual
Downloads
CO2
- Measuring principle: NDIR dual-beam method (non-dispersive infrared technology)
- Measuring range: 0...5000ppm
- Accuracy at 25 °C and 1013 mbar1): 0...5000 ppm < ± (50 ppm + 3 % of measured value)
- T and p compensation of the CO2 measurement: With the help of the on-board sensor elements
- Initialisation time (switch-on): < 1s
- Response time t63:
- - 140 s with measurement data averaging (smoothed output signal)
- - 75 s without measurement data averaging
- Temperature dependence, typ.: ± (1 + CO2 concentration [ppm] / 1000) ppm/°C (-20...45 °C)
- Pressure dependence(2), typ.: ± 0.014 % of measured value / mbar (with respect to 1013 mbar)
- Calibration interval3) 5 years
- Measuring interval: Adjustable from 10 s up to 1 h; factory setting = 15 s
Pressure
- Measuring range: 700...1100 mbar
- Accuracy at 25 °C, typ.: ± 2 mbar (20...80 % rH)
- Temperature dependence: ± 0.015 mbar/K
Temperature
- Measuring range: -40...60 °C
- Accuracy at 25 °C, typ.: ± 0.5 °C
(1) With averaging for smoothed output signal. Operation without measurement data averaging or in short-time mode can lead to additional measurement uncertainty.
(2) Pressure dependence of an element without pressure compensation: 0.14 % of measured value / mbar.
(3) Recommended under normal operating conditions in building automation.
Digital interface (pin-selectable)
- I²C: Up to 100 kbit/s
- UART: 9600 baud, 8 bits, no parity, 1 stop bit
Module control
- Enable pin: continuous operation / switch off
- Data-ready pin: Measurement data available
- Supply voltage: 3.3 - 5 V DC ± 5 %
- Average current consumption at supply voltage 5 V, typ:
- 1.6 mA at 15 s measuring interval
- 177 µA at 1h measuring interval with standby between measurements
- 7 µA at 1h measuring interval with switch-off between measurements - Electrical connection Through-plated half-holes and solder pads, Ø 1 mm.
- Operating and storage conditions:
- -40...60 °C
- 0...95 % rH (non-condensing)
- 700...1100 mbar
