Raspberry Pi CO2 Sensor Breakout Board (RPi-CO2-Sens)

SKU: p-RPi-CO2-Sens
EAN / Barcode: 0608603905359
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis:
Angebotspreis74,00 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Auf Lager

Beschreibung

Dieses Raspberry Pi CO2 Sensor Breakout-board ermöglicht eine präzise Messung der momentanen CO2 Konzentration in der Umgebungsluft, sowie der Temperatur und des barometrischen Druckes.

Unser CO2 Sensorboard hat einen wichtigen Vorteil gegenüber vielen Konkurrenzprodukten:

Der Sensor ist hochgradig langzeitstabil und werkskalibriert. Im Gegensatz zu vielen anderen Produkten muss der Sensor nicht täglich mit Frischluft rekalibriert werden! Das vereinfacht die Installation & die Wartung dieses CO2 Sensorboards.

Die CO2 Messung basiert dabei auf dem NDIR Zweistrahlverfahren, das mit seiner Autokalibration Alterungseffekte ausgleicht, sehr unempfindlich gegenüber Verschmutzung ist und eine hervorragende Langzeitstabilität bietet. Durch die werksseitige Kalibration sind hochpräzise CO2 Messungen über den gesamten Einsatzbereich gewährleistet. Die CO2 Messung wird dabei Temperatur- und Druck-kompensiert.

Der Sensor ist auf unserem einfach zu nutzenden I2C Breakout Board verbaut. Wir haben dabei besonders auf gute Kompatibilität zu Raspberry Pi geachtet:

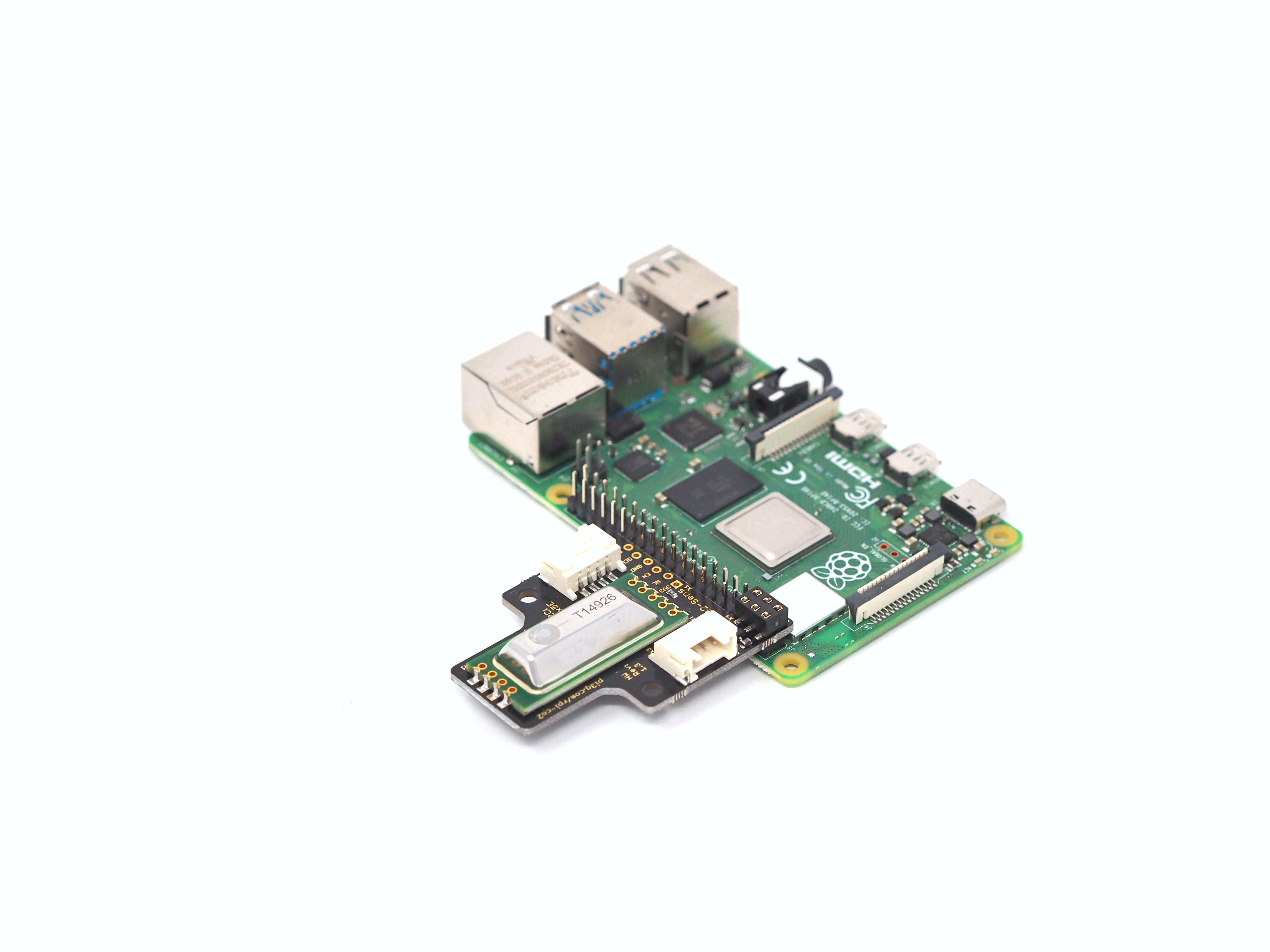

  • Direkt auf Raspberry Pi Boards (1B - 4B, Zero Reihe) aufsteckbar (dank eigenem Header)

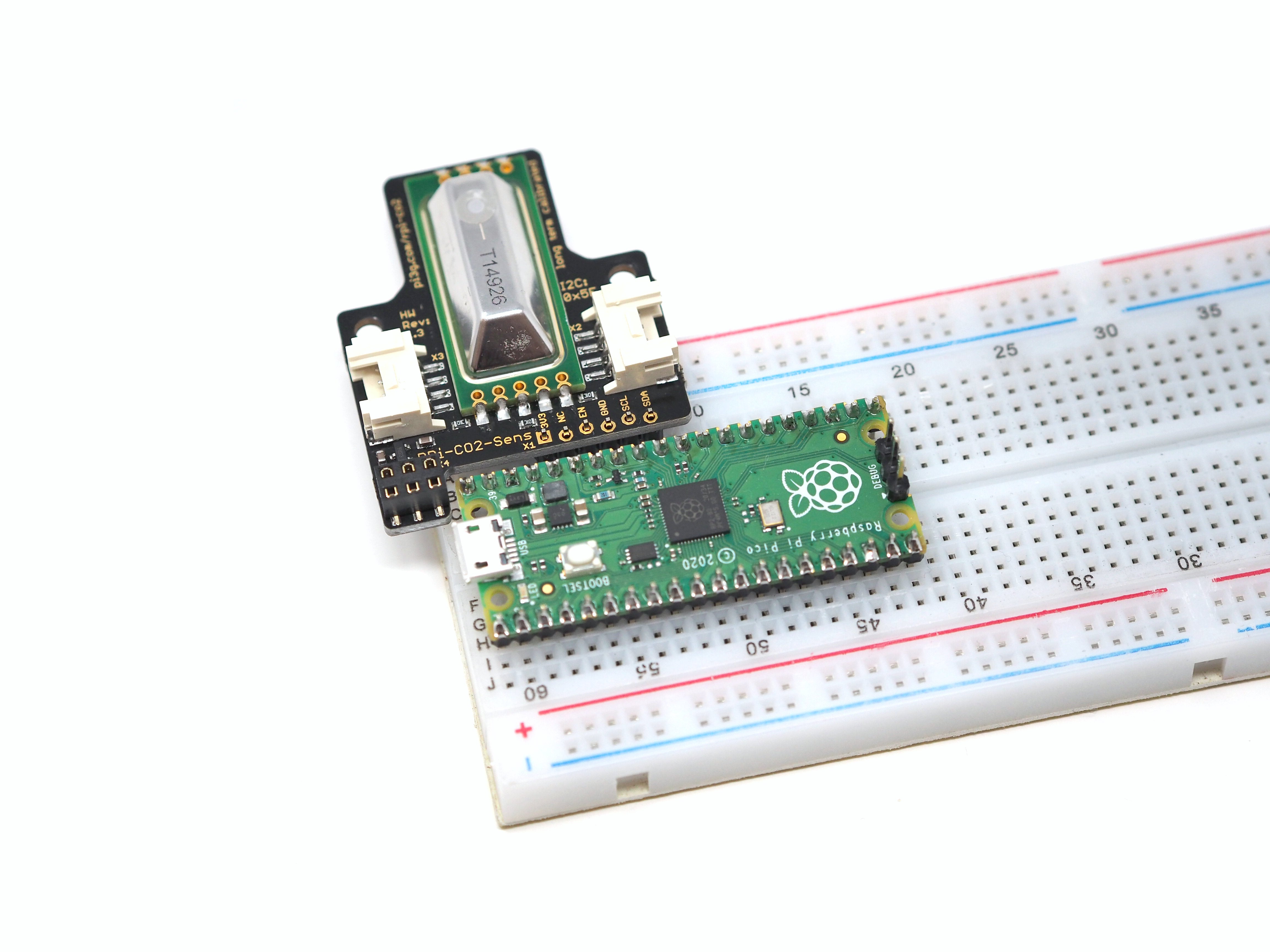

  • Breakout Pins kompatibel mit Raspberry Pi Pico - direkt im Breadboard nebeneinander steckbar

Der Clou: unser Breakout Board wird vom Raspberry Pi weg zeigend aufgesteckt, was eine präzisere Temperaturmessung ermöglicht - der CO2 Sensor befindet sich nicht - wie bei manchen anderen Lösungen - direkt über dem Raspberry Pi SoC, die Temperaturmessung wird dadurch nicht verfälscht.

Die Nutzung mit Breadboards ist für Sie besonders bequem dank Zero-Solder-Technik: Durch leichten Versatz der Pins des unbestückten Headers (X1) kann die beiliegende Stiftleiste einfach eingesteckt werden, und klemmt - so kann unser Gassensor Breakout Board direkt ohne Löten auf Breadboards gesteckt werden!

Selbstverständlich kann der Header aber auch fest verlötet werden um höhere mechanische Stabilität zu erreichen.

Zwei Grove-kompatible I2C-Interfacebuchsen runden das Breakout Board ab, und ermöglichen auch den einfachen Anschluss an andere Plattformen, bspw. Arduino (3V3!), und einige ESP32 Boards.

Wir entwickeln gerade Beispielcode für eine Luftqualitäts-Ampel, für Raspberry Pi Single-Board-Computer-Boards (inklusive Raspberry Pi 4 B und Pi Zero W!) und für den Raspberry Pi Pico, und werden ihn hier verlinken. Den aktuellen Stand gibt es auf Anfrage per e-Mail.

Technische Daten des RPi-CO2-Sens CO2 Sensor Breakout Boards:

Dieses Breakoutboard basiert auf dem EE895-M16HV2 Modul, das wir auch separat führen.

Sensor Messbereich:

  • CO2:  0...5000 ppm
  • Druck: 700...1100 mbar
  • Temperatur: -40...60° C

Hinweis: Auf Anfrage können wir auch (mit MOQ 100 Einheiten) Sensorboards mit einem erweiterten CO2 Messbereich von 0...10000 ppm anbieten.

Sensorfeatures

  • geringe Leistungsaufnahme (< 3 mA durchschnittliche Stromaufnahme bei 3.3V und 15 s Messintervall, nur Sensor)
  • CO2 Messprinzip: NDIR Zweistrahlverfahren (non-dispersive infrared technology)
  • Betriebsparameter: 0...95 % rF (nicht kondensierend), -40...60°C, 700...1100 mbar
  • empfohlenes Kalibrationsintervall: 5 Jahre, unter normalen Betriebsbedingungen in der Gebäudeautomation

Interfaces

  • I2C Interface zur Kommunikation mit dem CO2 Sensor
  • Header zum Aufstecken an den Raspberry Pi
  • unbestückter Header, Pinout ist Pico-kompatibel (Zero-Solder-Technik)
  • 2 x Grove-kompatible Erweiterungs-Buchsen (I2C / 3,3V)
  • 3,3 V Datenpegel (mit Raspberry Pi kompatibel)
  • 3,3 V Versorgungsspannung

2 x Grove kompatible Erweiterungsbuchsen (I2C / 3,3V)

Bei Anschluss an Raspberry Pi Singleboardcomputer nutzt der eingebaute LDO-Spannungswandler die 5 V Versorgungsspannung vom Raspberry Pi, um genügend Leistung über die beiden Grove-kompatiblen Buchsen bereitstellen zu können.

Weitere Features

  • low-power Modus aktivierbar (EN pin auf GND ziehen)
  • zwei Befestigungslöcher
  • CO2 Sensormodul ist thermisch weitgehend entkoppelt (-> höhere Temperatur-Messgenauigkeit!)



Lieferumfang

  • Raspberry Pi CO2 Sensor Breakout Board (RPi-CO2-Sens)
  • 6-pin Stiftleiste

Einsatzbeispiele

Ermitteln Sie mit diesem Sensor ganz einfach wann eine Lüftung des Raumes empfohlen wird, um mit frischer Luft sicherzustellen dass das Wohlbefinden und die Konzentrationsfähigkeit Ihrer Mitarbeiter / Schüler gesteigert wird.

Automatisieren Sie Belüftungssysteme.

Downloads & Dokumentation

Misc. Notes:

RPi-CO2-Sens TARIC: 9026802000

608603905359 (EAN ohne führende 0)

EE895

E+E Electronics
