Ein aktiver Kühler insbesondere für den Pi 4.

Empfehlenswert um die optimale Leistung aus dem Raspberry Pi 4 zu beziehen, in der bewährten Pimoroni Qualität.

Weitere interessante Artikel:

• Pi 4 Kühlkörper von Pimoroni (großer Kühlkörper) - für passive Kühlung
• Pibow Coupé 4 (mit Fan Shim kompatibles Gehäuse von Pimoroni)
• Aluminium Kühlkörper Gehäuse (das ganze Gehäuse ist ein Kühlkörper, von Pimoroni)

Beschreibung Pimoroni Fan Shim:

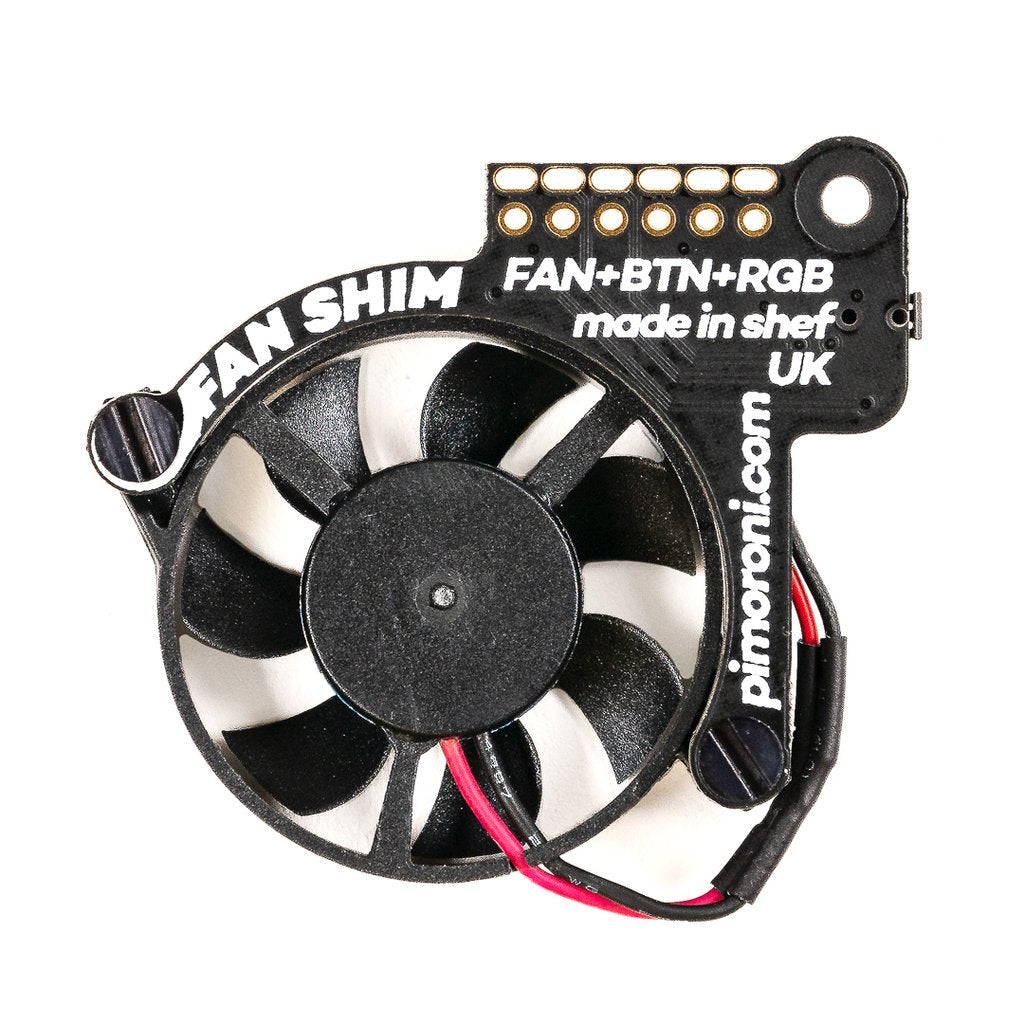

Der 30 mm Ventilator hat eine RGB LED und einen Taster. Er kann einfach auf dem GPIO Header installiert werden, ohne löten zu müssen. Nach Angaben von Pimoroni ist er besonders leise ("whisper-quiet").

Es können HATs oder pHATS genutzt werden, allerdings sollte man dafür einen "booster header" verwenden, aufgrund der Bauhöhe des Lüfters.

Lieferung ohne Raspberry Pi 4 - hier nur zu Illustrationszwecken abgebildet :-)

Der Fan Shim ist mit dem Pibow Coupé 4 Gehäuse für den Pi 4 kompatibel, das wir ebenfalls im Sortiment haben.

Der Lüfter ist softwaregesteuert - d.h. man kann ihn beispielsweise aktivieren wenn die CPU eine bestimmte Temperatur erreicht. Die programmierbare LED kann als Indikator für den Status des Lüfters, als CPU Last oder Temperatur Indikator, oder was auch immer Sie möchten genutzt werden. Der Taster kann ebenso programmiert werden, beispielsweise um den Ventilator an und aus zu schalten, oder um zwischen manuellem Modus und Temperatur-getriggertem Modus zu schalten.

Das Bild von Gareth Halfacree zeigt den Pi 4 ohne und mit Fan SHIM. Hier geht es zum vollen Benchmark Blog Post von Gareth.

Features

• 30mm 5V DC fan
• 4,200 RPM
• 0.05 m³/min air flow
• 18.6 dB Lautstärke (whisper-quiet)
• Friction-fit header
• Löten nicht erforderlich
• RGB LED (APA102)
• Taster
• muss manuell zusammengebaut werden
• Kompatibel mit Raspberry Pi 4 (und 3 B+, 3 A+)
• Python library und daemon
• Pinout

Kit enthält

• Fan SHIM PCB
• 30mm 5V DC fan mit JST Steckverbinder
• M2.5 Muttern und Schrauben

Zusammenbauen

Zusammenbauen ist einfach, und benötigt weniger als zwei Minuten.

1. mit der Komponentenseite der Leiterplatte nach oben zeigen, drücken Sie die zwei M2.5 Schrauben durch die Löcher von unten. Schrauben Sie jeweils eine Mutter auf um die Schrauben zu befestigen und als Abstandshalter zu fungieren.
2. Drücken Sie die Befestigungslöcher des Lufters auf die Schrauben, mit der Kabelseite des Lüfters nach unten zeigend (wie abgebildet), und dem Text auf dem Lüfter nach oben zeigend. Befestigen Sie den Lüfter mit zwei weiteren Muttern.
3. Klicken Sie den JST Steckverbinder des Lüftes in die Buchse auf dem Fan SHIM ein.

Software

Die Python library ermöglicht Ihnen den Ventilator zu steuern (an / aus), sowie die RGB LED, und den Taster. Es gibt einige  Beispiele um Ihnen zu zeigen wie man jedes Feature nutzt, und ein Skript um einen daemon zu installieren (ein Service der im Hintergrund läuft), das den Lüfter im automatischen Modus betreibt - ihn also an und abschaltet, wenn die CPU eine bestimmte Temperatur erreicht, mit einem manuellen Override mittels des Tasters.

Tutorial

Pimoroni hat ein Getting Started with Fan SHIM tutorial als detaillierte Anleitung für einen Aufbau des Fan SHIM und die Installation der Software, mit Fotos für jeden Aufbauschritt.

Hinweise

• Wenn Sie den Lüfter oder das Fan SHIM aufbauen oder abbauen, drücken Sie nicht auf den Lüfter selbst, da er kaputt gehen könnte.
• Achten Sie darauf den Fan SHIM an die korrekten Pins auf Ihrem Pi anzuschließen. Der Pi sollte dabei aus sein, und Strom sollte nicht angeschlossen sein. Versatz um einen pin nach Links oder um eine Pinreihe nach unten könnte Schaden am Fan SHIM und dem Pi auslösen. Falls Sie sich nicht sicher sind, beachten Sie bitte die Fotos im Pimoroni Tutorial.
• Der Fan SHIM ist nicht kompatibel mit Kühlkörpern! (wir bieten eine Kühlkörper Variante des Pi 4 an)
• Der Fan SHIM nutzt den Pin BCM18 um den Lüfter zu steuern. Dieser Pin wird auch von I2S Audiogeräten genutzt - daher ist der Fan SHIM nicht kompatibel mit I2S DACs wie bspw. dem pHAT DAC, pHAT Beat und den IQAudio Boards.
• Abmessungen: 45x39x11mm

English Description

The Pimoroni Fan Shim is an active cooler specifically designed for the Raspberry Pi 4. It is ideal for achieving optimal performance from the Raspberry Pi 4 and is made with Pimoroni's renowned quality.

Pimoroni Fan Shim Description: The 30mm fan features an RGB LED and a button. It can be easily installed on the GPIO header without soldering. According to Pimoroni, the fan is exceptionally quiet ("whisper-quiet").

HATs or pHATs can be used, but a "booster header" is recommended to accommodate the fan's height.

Scope of Delivery:

• 1x Fan Shim PCB
• 1x 30mm 5V DC Fan with JST Connector
• M2.5 Nuts and Screws

Features:

• The Fan Shim is compatible with the Pibow Coupé 4 case for the Pi 4.
• The fan can be controlled via software, allowing it to be activated when the CPU reaches a certain temperature. The RGB LED can serve as a status indicator, and the button can be programmed to turn the fan on or off or switch between manual and temperature-triggered modes.
• The Python library allows control of the fan, RGB LED, and button.

Assembly: Assembly is simple and takes less than two minutes:

1. Insert M2.5 screws through the PCB holes and secure with nuts.
2. Press the fan onto the screws with the cable side down and the text on the fan facing up. Secure the fan with additional nuts.
3. Plug the JST connector of the fan into the socket on the Fan Shim.

Notes:

• Avoid pressing on the fan to prevent damage.
• Ensure the Fan Shim is connected to the correct GPIO pins with the Pi turned off.
• The Fan Shim is not compatible with heat sinks and I2S DACs such as pHAT DAC, pHAT Beat, or IQAudio Boards.
• Dimensions: 45x39x11mm
