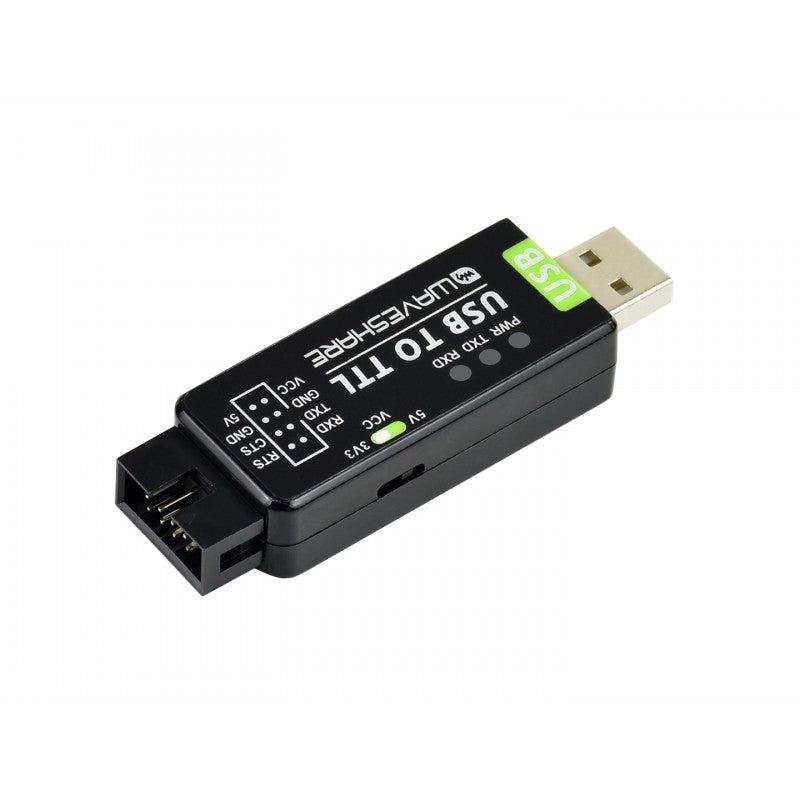

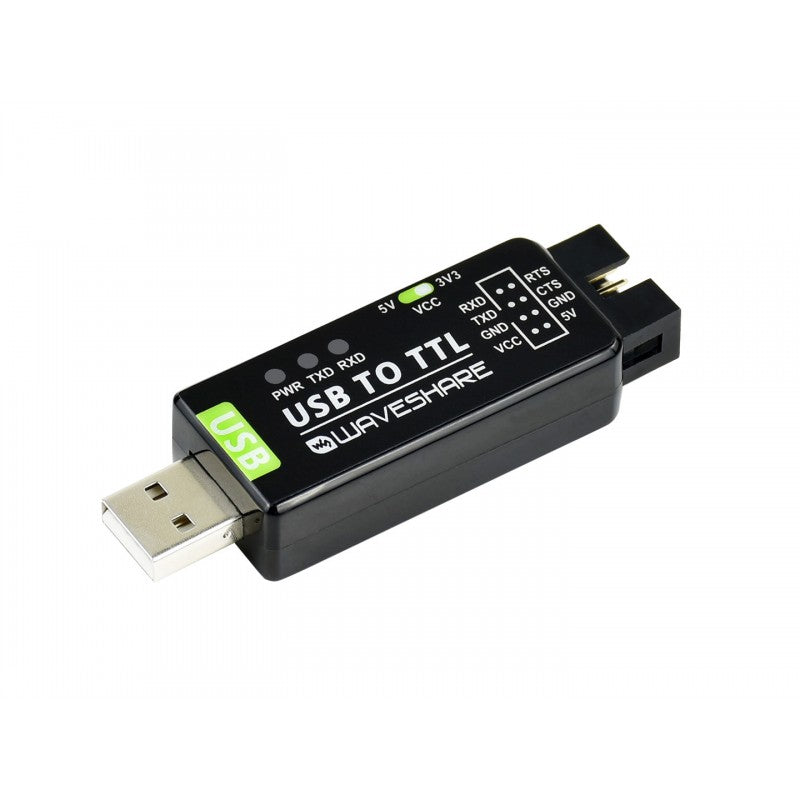

Industrieller USB-zu-TTL-Konverter, Original FT232RNL Onboard,  Mehrfachschutzschaltungen, Mehrfachsystem-Unterstützung

Spezifikationen

• Produktkategorie: Industrieller USB-zu-TTL-Konverter
• Host-Port: USB
• Datenrate: 300bps ~ 3Mbps
• Geräteport: UART
• USB-Port:
  • Anschluss: USB-A
  • Schutz: Rückstellbare Sicherung, ESD-Schutz
• UART-Port:
  • Anschluss: 8-Pin Verpolungsschutz-Header
  • Schutz: IO-Schutzdiode
• Anzeige:
  • PWR: Stromanzeige, leuchtet rot, wenn USB-Spannung erkannt wird
  • TXD: TX-Anzeige, leuchtet rot, während der USB-Port Daten sendet
  • RXD: RX-Anzeige, leuchtet rot, während der Geräteport Daten empfängt

Originaler Chip Onboard

• Verwendet den originalen FT232RNL-Konverter, der eine bessere Stabilität und Kompatibilität bietet und eine industrielle Hochleistungs-Kommunikation zwischen Computer und TTL-Geräten ermöglicht.

Mehrfachsystem-Unterstützung

• Kompatibel mit gängigen Systemen wie Win7/8/8.1/10/11, Mac, Linux, Android, WinCE

Drei LED-Anzeigen

• Einfaches Überprüfen des Betriebsstatus, praktisch für Programmierung/Debugging

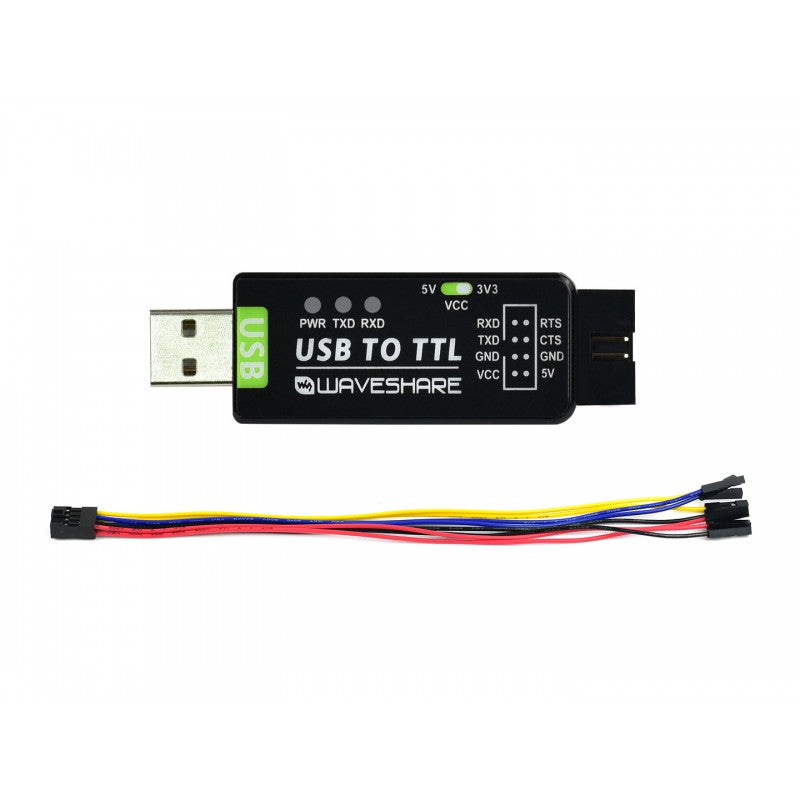

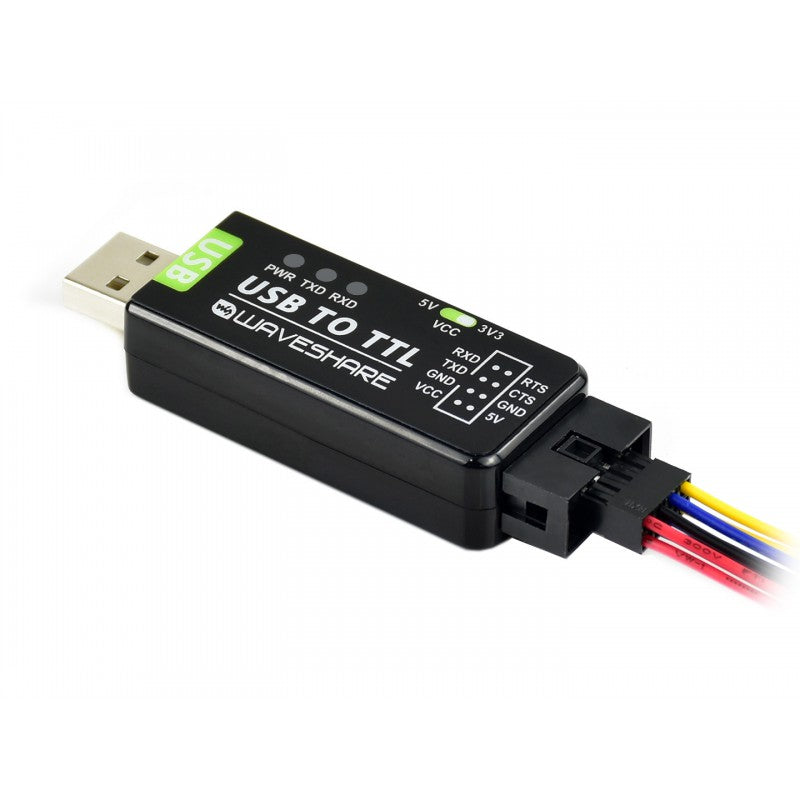

USB-Signal- & Pinout-Definition

• 5V: 5V-Ausgang
• VCC: 3,3V oder 5V-Ausgang, konfiguriert per Schalter
• GND: Masse
• TXD: Verbindung zum MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
• RXD: Verbindung zum MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX)
• RTS: Verbindung zum MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
• CTS: Verbindung zum MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS)

Hinweis:

• USB-Kabel ist nicht enthalten
• Dieser Konverter ist für den Betrieb auf TTL-Ebene ausgelegt. Niemals an RS232-Ebene anschließen, um Schäden zu vermeiden.

Ressourcen & Dienstleistungen

• Wiki: USB_TO_TTL

English Description

Industrial USB TO TTL Converter, Original FT232RNL Onboard, Multi Protection Circuits, Multi Systems Support

Specifications

• Product Category: Industrial USB to TTL Converter
• Host Port: USB
• Data Rate: 300bps ~ 3Mbps
• Device Port: UART
• USB Port:
  • Connector: USB-A
  • Protection: Resettable fuse, ESD protection
• UART Port:
  • Connector: 8-pin fool-proof header
  • Protection: IO protection diode
• Indicator:
  • PWR: Power indicator, turns red when USB voltage is detected
  • TXD: TX indicator, turns red while the USB port is sending data
  • RXD: RX indicator, turns red while the device port is receiving data

Original Chip Onboard

• Adopts original FT232RNL converter, providing better stability and compatibility, enabling industrial-grade high-performance communication between computer and TTL devices.

Multiple Systems Support

• Compatible with popular systems like Win7/8/8.1/10/11, Mac, Linux, Android, WinCE

Three LED Indicators

• Easily check the operating status, convenient for programming/debugging

USB Signal & Pinouts Definition

• 5V: 5V output
• VCC: 3.3V or 5V output, configured by switch
• GND: Ground
• TXD: Connecting to MCU.RX (signal direction: MCU.RX << FT232 << PC.TX)
• RXD: Connecting to MCU.TX (signal direction: MCU.TX >> FT232 >> PC.RX)
• RTS: Connecting to MCU.CTS (signal direction: MCU.CTS << FT232 << PC.RTS)
• CTS: Connecting to MCU.RTS (signal direction: MCU.RTS >> FT232 >> PC.CTS)

Note:

• USB cable is not included
• This converter is designed to work on TTL level. NEVER connect it to RS232 level to avoid damage.

Resources & Services

• Wiki: USB_TO_TTL
