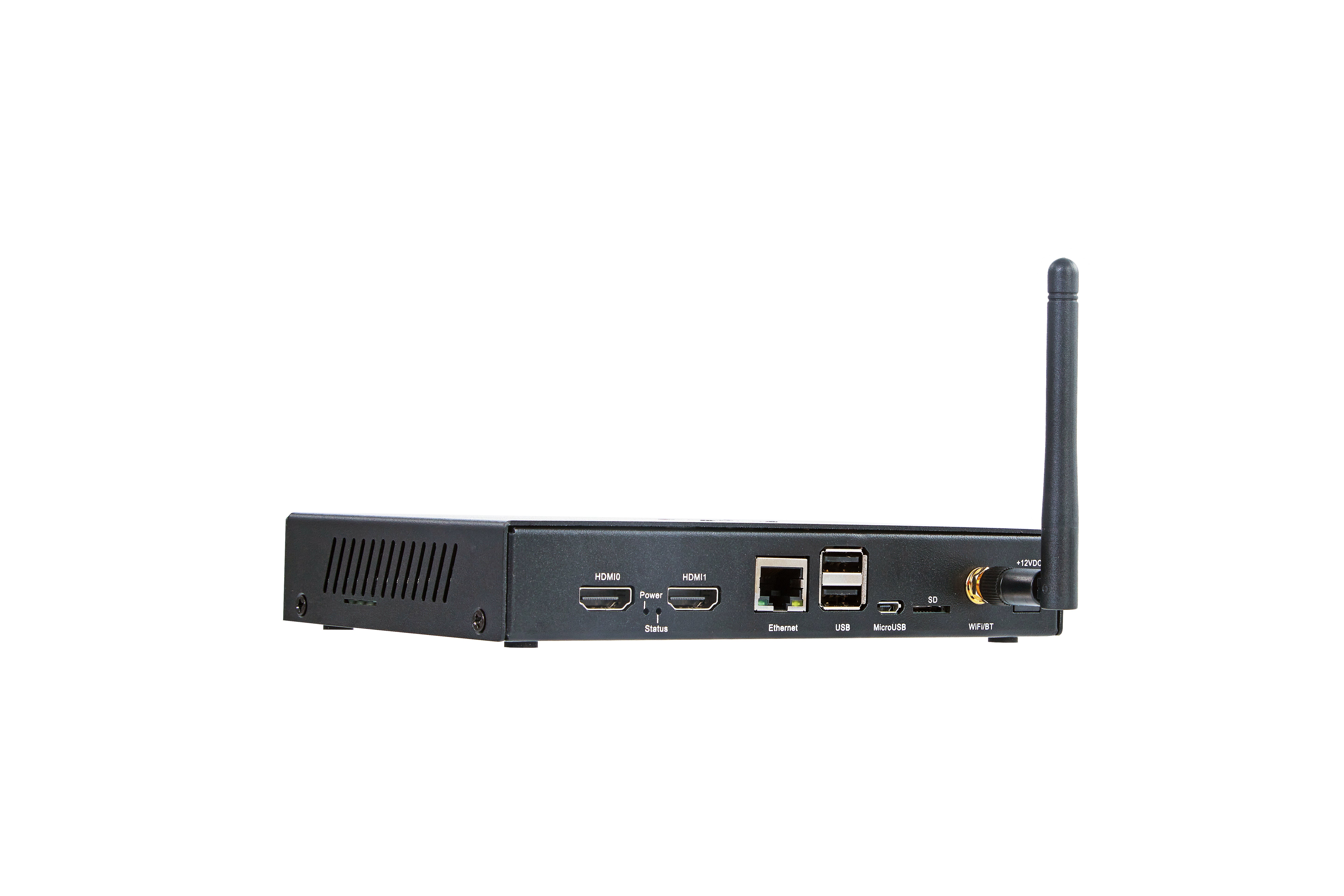

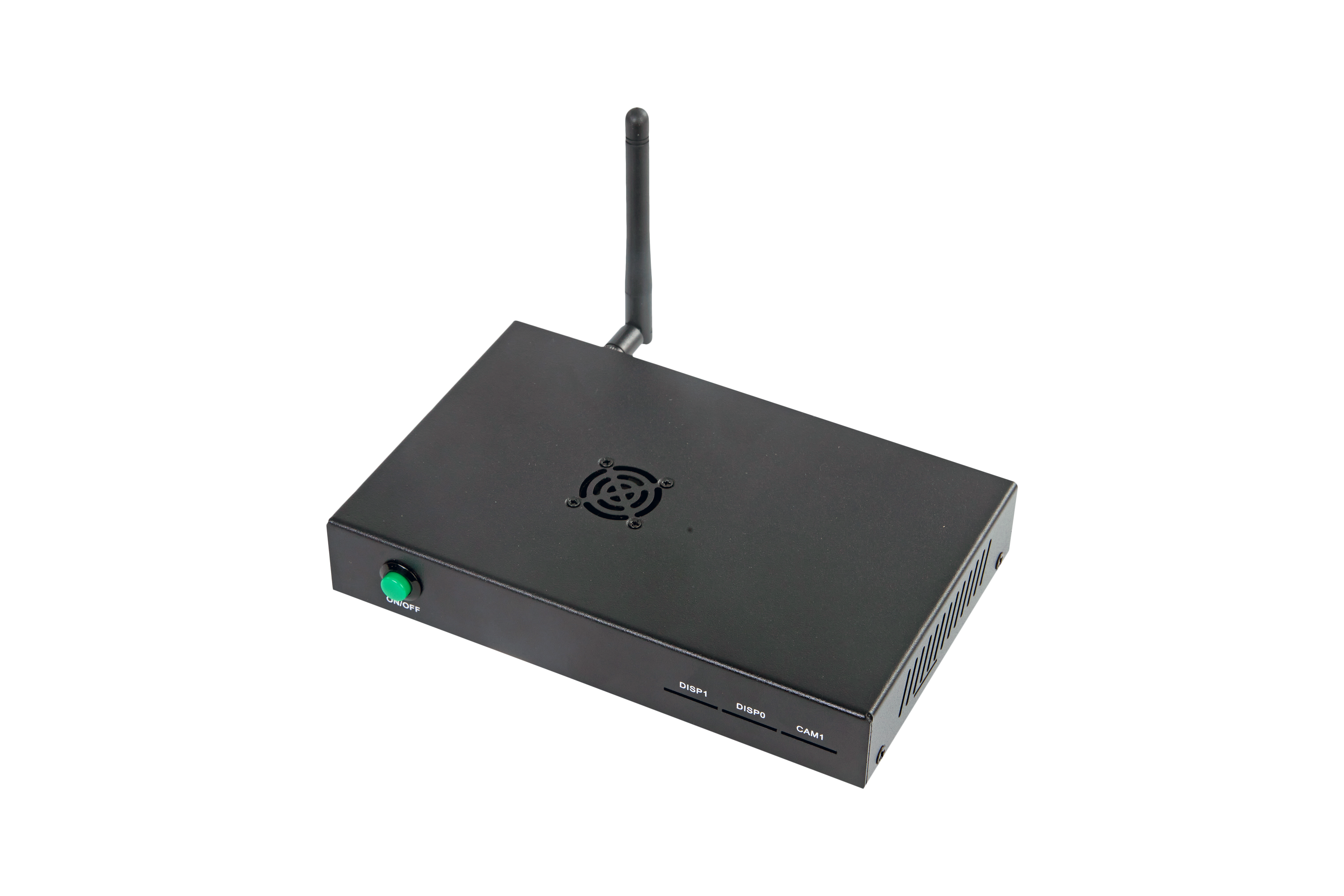

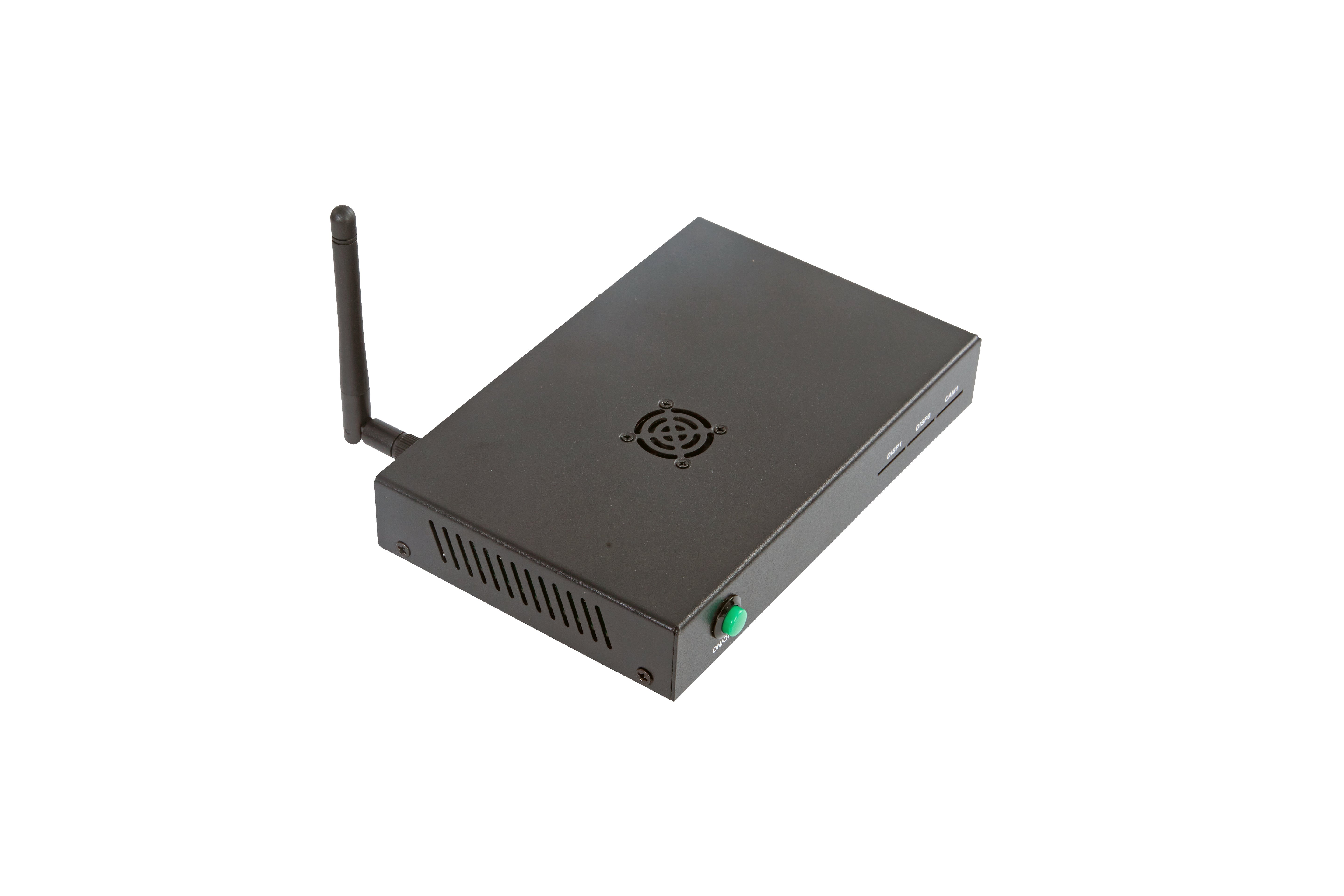

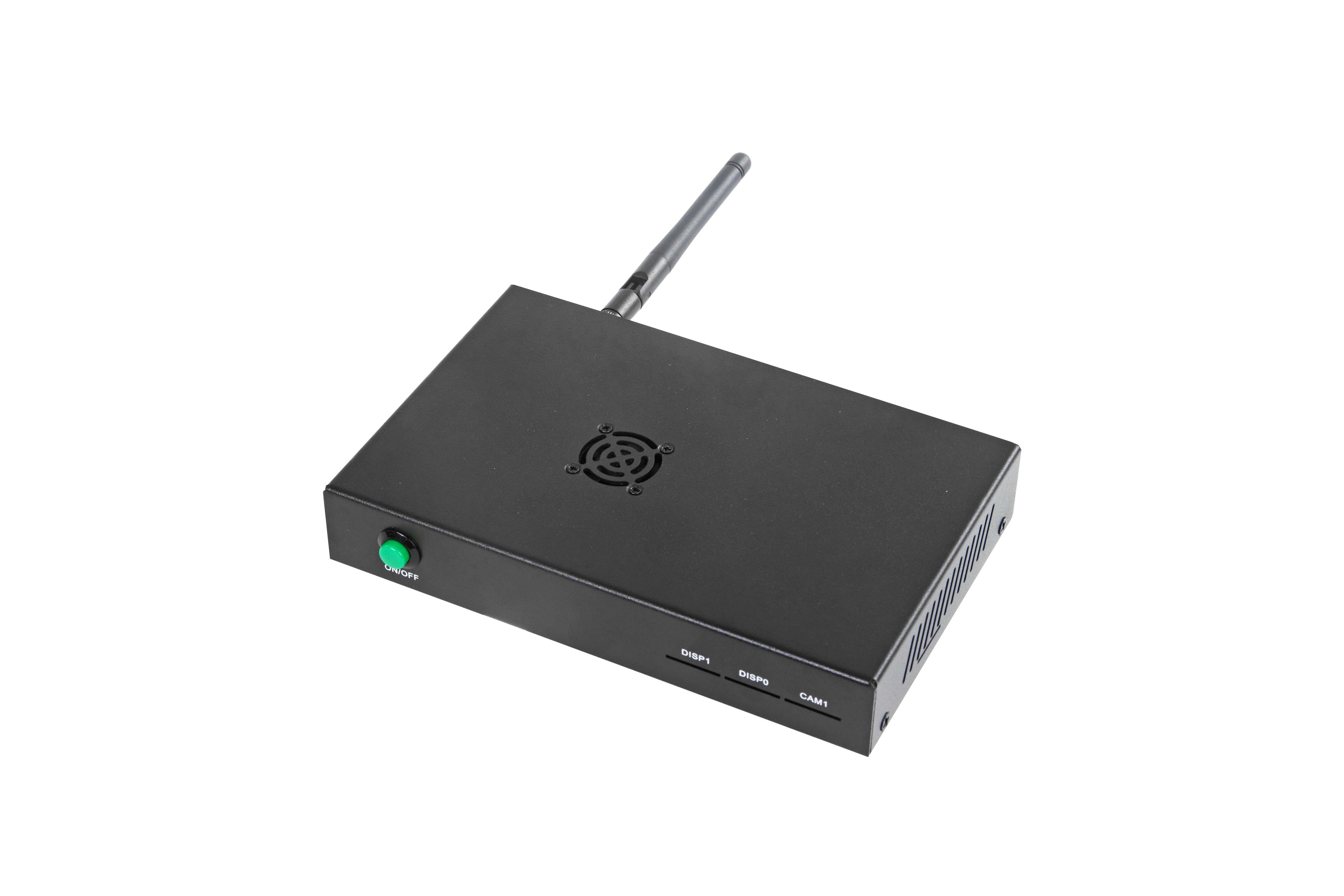

Industrieller Raspberry Pi CM4 Embedded Computer ED-CM4IO

EDATECSKU: ED-CM4IO-1208-C-008 | EAN / Barcode: 6976558370824
Lieferfrist: 1-2 Tage
Keine Bewertungen

Preis:
Sonderpreis118,49 €

Versandkosten werden im Checkout berechnet.

Dieser Artikel bietet den kompletten Industriecomputer für embedded Einsatzzwecke - inklusive Gehäuse, CM4IO und passendem CM4.

Dieser Industriecomputer basiert auf dem Raspberry Pi Compute IO Board. Das praktische EDATEC CM4 IO Smart Case verwandelt ihn zusammen mit dem CM4 zu einem echten Industriecomputer im Gehäuse!

Drei Varianten sind im Standardsortiment, auf Anfrage ist der CM4IO Computer aber auch mit jedem beliebigen anderen CM4 erhältlich. So können bspw. auch Konfigurationen mit microSD Karte und CM4 Lite bestellt werden, oder CM4 mit 32 GB Flash, und so weiter.

Das CM4 IO Case wurde speziell für das Raspberry Pi Compute Module 4 IO Board entworfen.

Empfohlenes Zubehör

Spezifikationen

CPU Broadcom BCM2711 4-Kern, ARM Cortex-A72(ARM v8), 1,5GHz, 64bit CPU
RAM 1GB / 2GB / 4GB / 8GB Option
eMMC Flash 0GB / 8GB / 16GB / 32GB Option
SD-Karte micro-SD-Karte, nur für CM4 Lite ohne eMMC
Ethernet 1x Gigabit Ethernet
WiFi / Bluetooth 2,4 GHz / 5 GHz Dualband WiFi, Bluetooth 5.0
HDMI 2x Standard HDMI
DSI 2x DSI
Kamera 2x CSI
USB Host 2x USB 2.0 Typ A, 2x USB 2.0 Host Pin Header erweitert, 1x USB Micro-B für eMMC-Flashen
PCIe 1-lane PCIe 2.0 (max. 5Gbps)
40-Pin GPIO Raspberry Pi 40-Pin GPIO HAT Schnittstelle
Echtzeituhr 1x RTC
Ein-Aus-Knopf  Software Ein/Aus basierend auf GPIO
Lüfter 1x einstellbare Schnittstelle zur Lüfter-Geschwindigkeitssteuerung
DC-Stromversorgungsausgang 5V@1A, 12V@1A
LED-Anzeige rot (Stromanzeige), grün (Systemzustandsanzeige)
Stromversorgungseingang 7,5V-28V

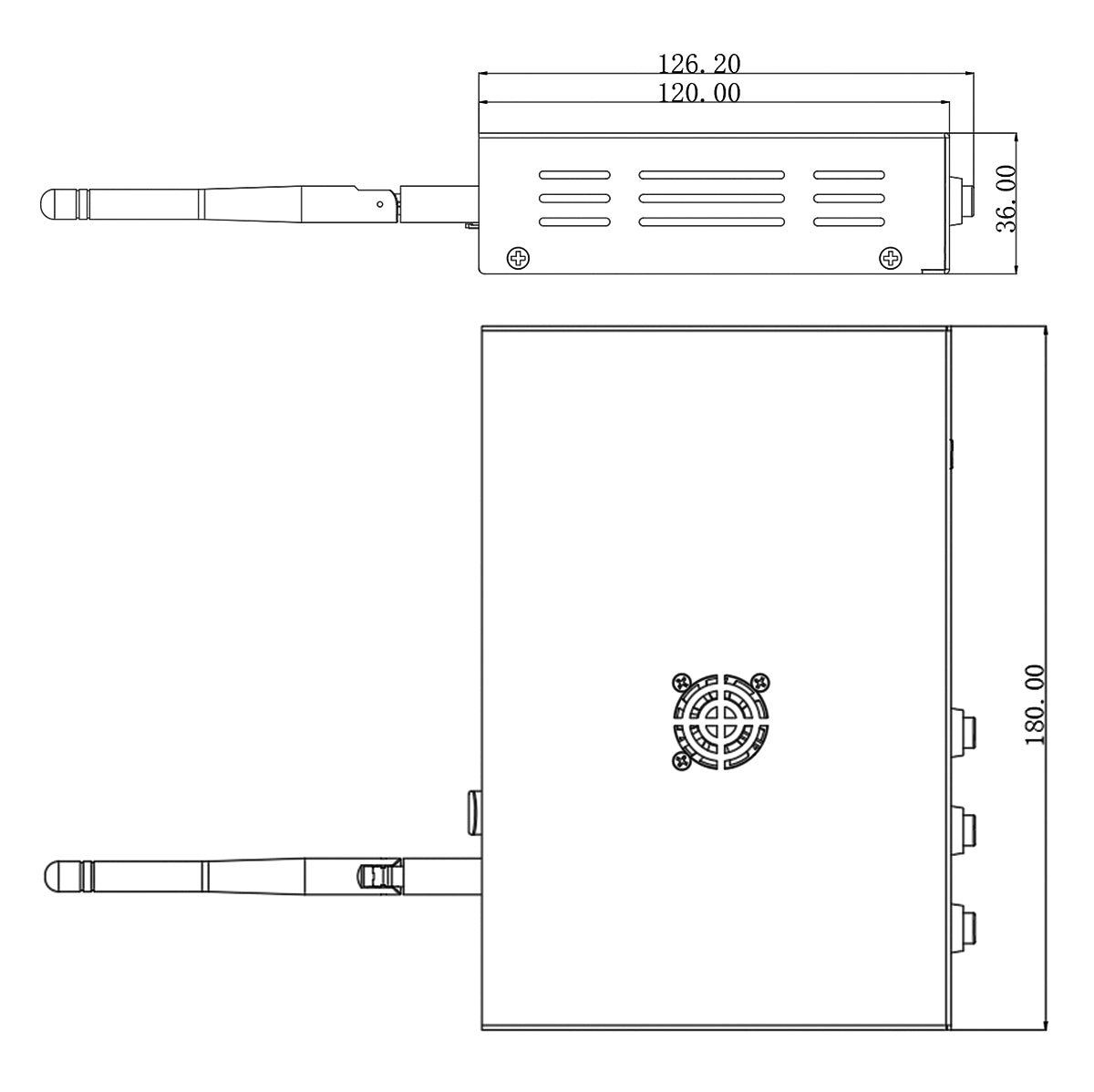

Abmessungen 180(Länge) x 120(Breite) x 36(Höhe) mm
Gehäuse Vollmetallgehäuse
Antennenzubehör Unterstützt optionale WiFi/BT externe Antenne, die zusammen mit dem Raspberry Pi CM4 die drahtlose Authentifizierung bestanden hat, und optional eine externe Antenne für 4G.
Betriebssystem Kompatibel mit dem offiziellen Raspberry Pi OS, bietet BSP Software Support Paket und unterstützt Online-Installation und -Update von APT

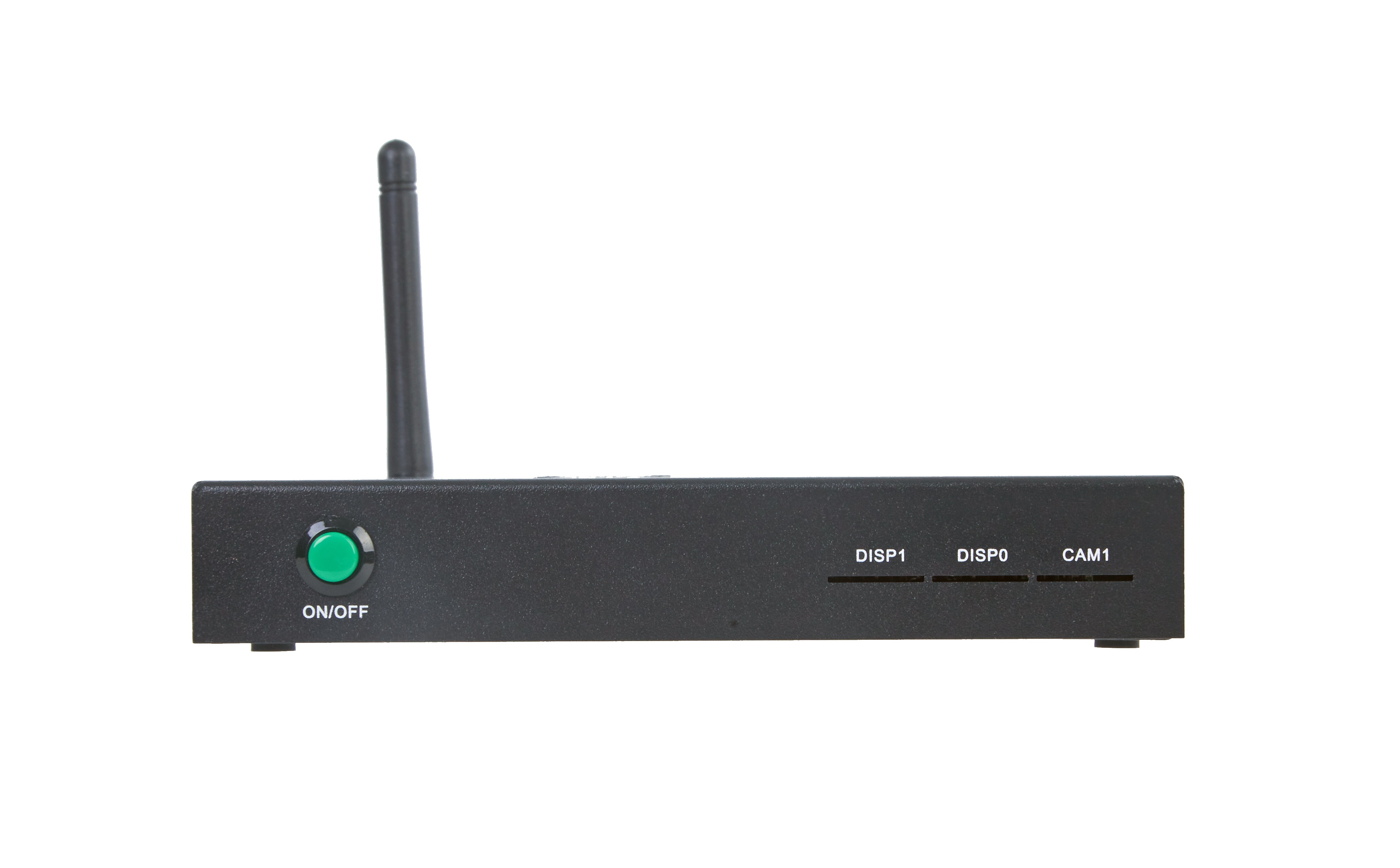

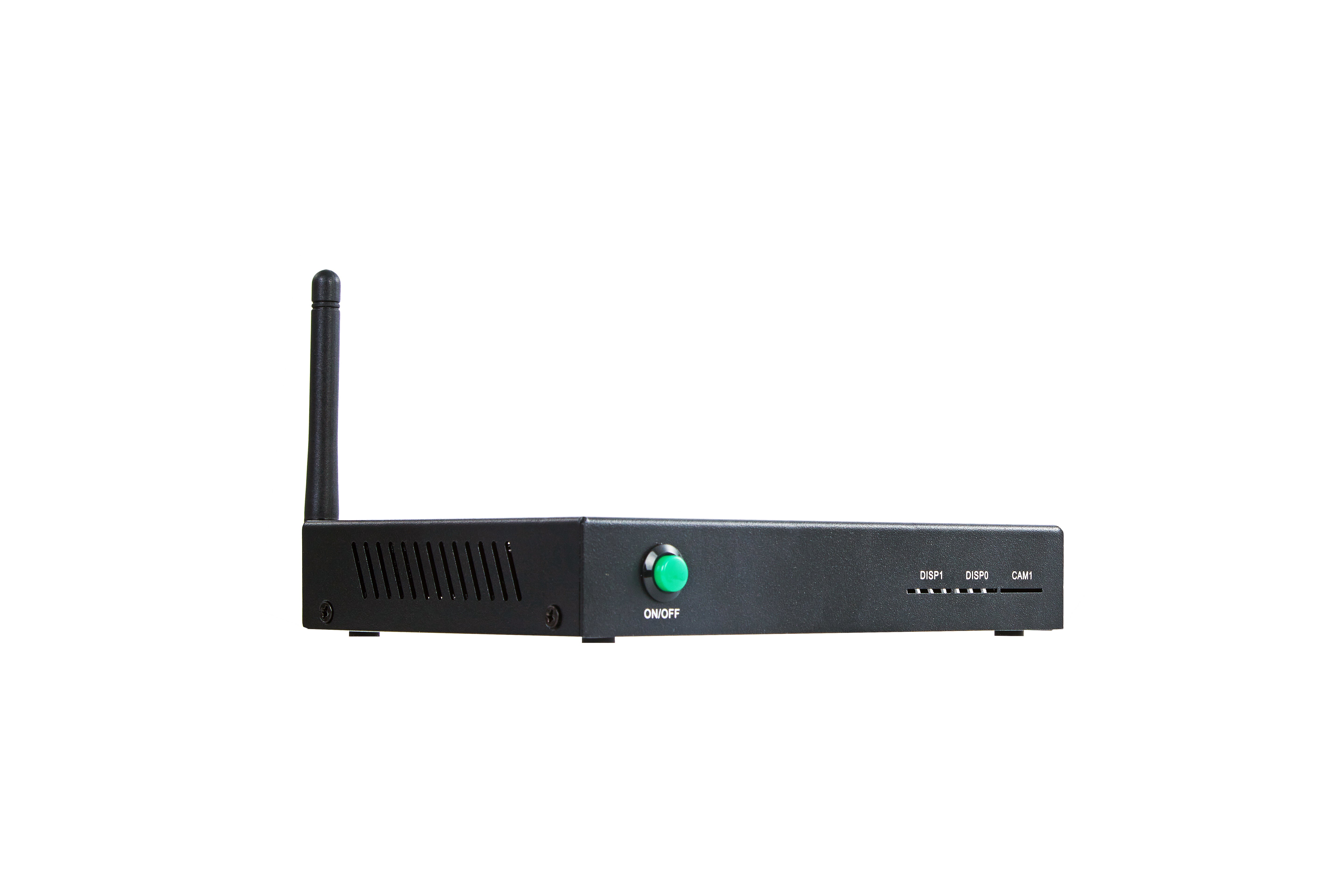

Ein/Aus-Schalter

Der Ein-Aus-Schalter dient zur Steuerung des Ein- und Ausschaltens des Systems durch
GPIO3 am 40-poligen Anschluss, und mit Hilfe von auf dem Compute Module 4 installierte Software.

HINWEIS: Um die Ein-Knopf-Ein/Aus-Funktion zu realisieren, ist es notwendig, das Werksimage von EDATEC zu nutzen, oder das BSP-Paket das von EDATEC bereitgestellt wird zu installieren. Weitere Informationen befinden sich dazu im Handbuch.

Stromeingang

Die Standard-Eingangsstromversorgung von ED-CM4IO Computer ist 12V, der maximale Stromeingangsbereich ist+7.5V~28V. Auf dem Gehäuse ist +12VDC angegeben. Es ist eine Standard 5.5*2.0 DC Strombuchse.

Antennenanschluss

Der ED-CM4IO Industriecomputer verfügt über eine Standard-SMA-Antennenschnittstelle, die mit der offiziellen Raspberry Pi WiFi/BT-Antenne kompatibel ist.

Mechanischer Schutz

Dieses Metallgehäuse passt perfekt zu den mechanischen Eigenschaften des Raspberry Pi Compute Module 4 IO Board, und alle Schnittstellen sind aus dem Gehäuse herausgeführt. Es bietet außerdem hervorragende Abschirmung und Schutz für
Ihr Compute Module 4 & das IO Board.

Befestigung für das Compute Module 4

Die vier Muttern an der Unterseite des Gehäuses helfen das Compute Module 4 auf dem IO-Board und dem Gehäuse zuverlässig zu befestigen. Es gibt vier 1,5 mm hohe
Unterlegscheiben aus schwarzem Nylon, die das Compute Module 4 an den vier Ecken
der Leiterplatte stützen.  Das verhindert eine mögliche Verformung der Leiterplatte und eine Beschädigung der Schaltkreise wenn das Compute Module 4 auf die IO-Platte geschraubt werden würde, ohne es abzustützen.

Kühlung des Compute Module 4

Ein leiser 12V/60mA-Lüfter ist direkt über dem Compute Module 4 installiert, der durch vier Silikonscheiben vom Gehäuse isoliert ist. Diese Silikonscheiben entkoppeln den Lüfter vom Gehäuse, so dass der erzeugte Lärm reduziert wird.

Der Lüfter kann die CPU-Temperatur um bis zu 20°C senken. Die Wärme, die vom gesamten System erzeugt wird, wird vom Lüfter durch die Schlitze an den Seiten des Gehäuses abgeleitet.

EDATEC Artikelnummer: EDATEC ED-CM4IO-xyzz-C

bspw.:

  • ED-CM4IO-1108-C
  • ED-CM4IO-1208-C
  • ED-CM4IO-1408-C

Konfiguration und Lieferumfang:

1 Stk. CM4 IO Computer
1 Stk. Raspberry Pi zertifizierte Antenne

FAQ:

Q: Kann ich den EDATEC CM4 Kühlkörper in das CM4 IO Smart Case einbauen?

Nein, das können Sie nicht. Sie brauchen keinen zusätzlichen Kühlkörper für das Compute Modul 4, da der Lüfter des CM4 IO Smart Gehäuse bereits eine hervorragende Kühlleistung bietet.

Q: Wird PoE unterstützt?

Der Gigabit-Netzwerkanschluss des ED-CM4IO-Computers unterstützt die POE-Stromversorgung, und die POE-Stromversorgung wird durch 1x2 2.54mm Pin Header herausgeführt.

Hinweis: Der CM4IO Computer muss zusätzlich mit einem offiziellen PoE HAT-Modul ausgestattet werden, um die POE-Stromversorgung des ED-CM4IO Computers zu realisieren.

Q: Kann eine Micro-SD-Karte zum Starten des Systems verwendet werden?

Der Micro-SD-Kartensteckplatz wird nur bei CM4 Lite als primärer Dateisystemspeicher verwendet. Wenn Sie das CM4 Modul mit eMMC wählen (unsere Standardoptionen), ist dieser Micro-SD-Kartensteckplatz nicht verfügbar, da er sich eine MMC-Schnittstelle mit dem eMMC Speicher teilt.

Q: Wie wird das Board angeschlossen?

Die Abbildung zeigt den die Verkabelung

Downloads & Support:


Herstellerbezeichnung: EDATEC ED-CM4IO-xyzz-C

Aktuell ist bei uns ED-CM4IO-1208-C auf Lager, der Industrie-Computer kann auf Anfrage sehr flexibel wie folgt konfiguriert werden:
