Beschreibung

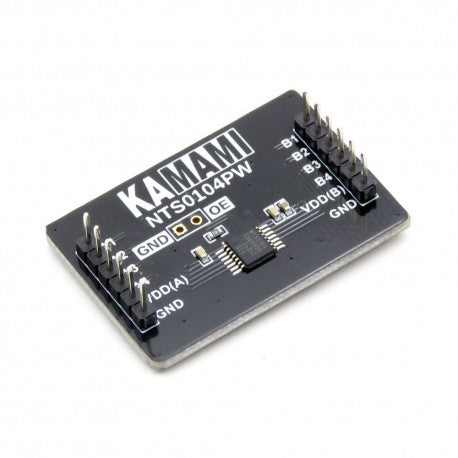

Das Modul mit ist ein 4-Bit, bidirektionaler Spannungspegelwandler. Das System kann verwendet werden, um zwei digitale Systeme zu verbinden, die mit unterschiedlichen Versorgungsspannungen arbeiten. Der OE-Ausgang ermöglicht es, das NTS0104PW-System in den inaktiven Zustand zu schalten (in diesem Zustand ist der Stromverbrauch geringer als 1 μA, alle I / O-Leitungen gehen auf hohe Impedanz).
Eine ausführliche Beschreibung finden Sie unter: https://wiki.kamamilabs.com/index.php/KAmodNTS0104PW
Technische Einzelheiten
- Bidirektionale Umwandlung der Versorgungsspannungen, keine Richtungsumschaltung erforderlich
- Bereich der Spannungen:
-VCCA = 1,65 V bis VCC
-VCCB = 2,3V bis 5,5V
- Übertragungsgeschwindigkeit bis zu 50Mbps
- Hohe ESD (Electro-Static Discharge)-Beständigkeit
- Eingebauter Überspannungsschutz 2,5kV an Anschluss A, 8kV an Anschluss B
- Übertragungsgeschwindigkeit bis zu 50Mbps
- Hohe ESD (Electro-Static Discharge)-Beständigkeit
- Eingebauter Überspannungsschutz 2,5kV an Anschluss A, 8kV an Anschluss B
Description
The module with is a 4-bit, bidirectional voltage level converter. The system can be used to connect two digital systems working with different supply voltages. The OE output allows the NTS0104PW system to be switched into the inactive state (in this state the power consumption is less than 1 μA, all I / O lines go into high impedance).
A comprehensive description can be found at: https://wiki.kamamilabs.com/index.php/KAmodNTS0104PW
Technical Details
- Bidirectional conversion of supply voltages, no direction switching needed
- Voltages range:
- VCCA = 1.65 V to VCC
- VCCB = 2.3V to 5.5V
- Transmission speed up to 50Mbps
- High ESD (Electro-Static Discharge) resistance
- On-board overvoltage protection 2.5kV on port A, 8kV on port B
- Transmission speed up to 50Mbps
- High ESD (Electro-Static Discharge) resistance
- On-board overvoltage protection 2.5kV on port A, 8kV on port B
