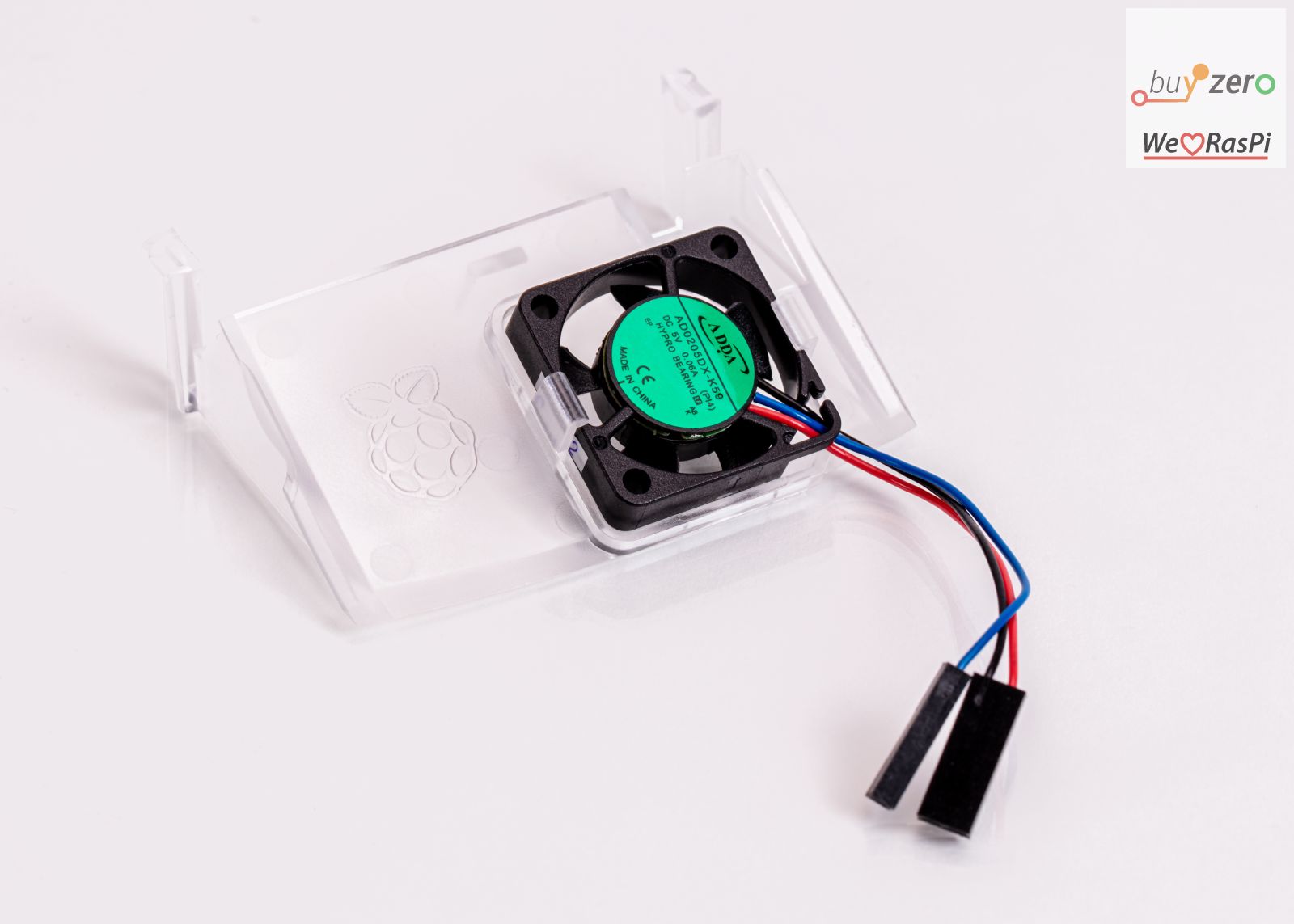

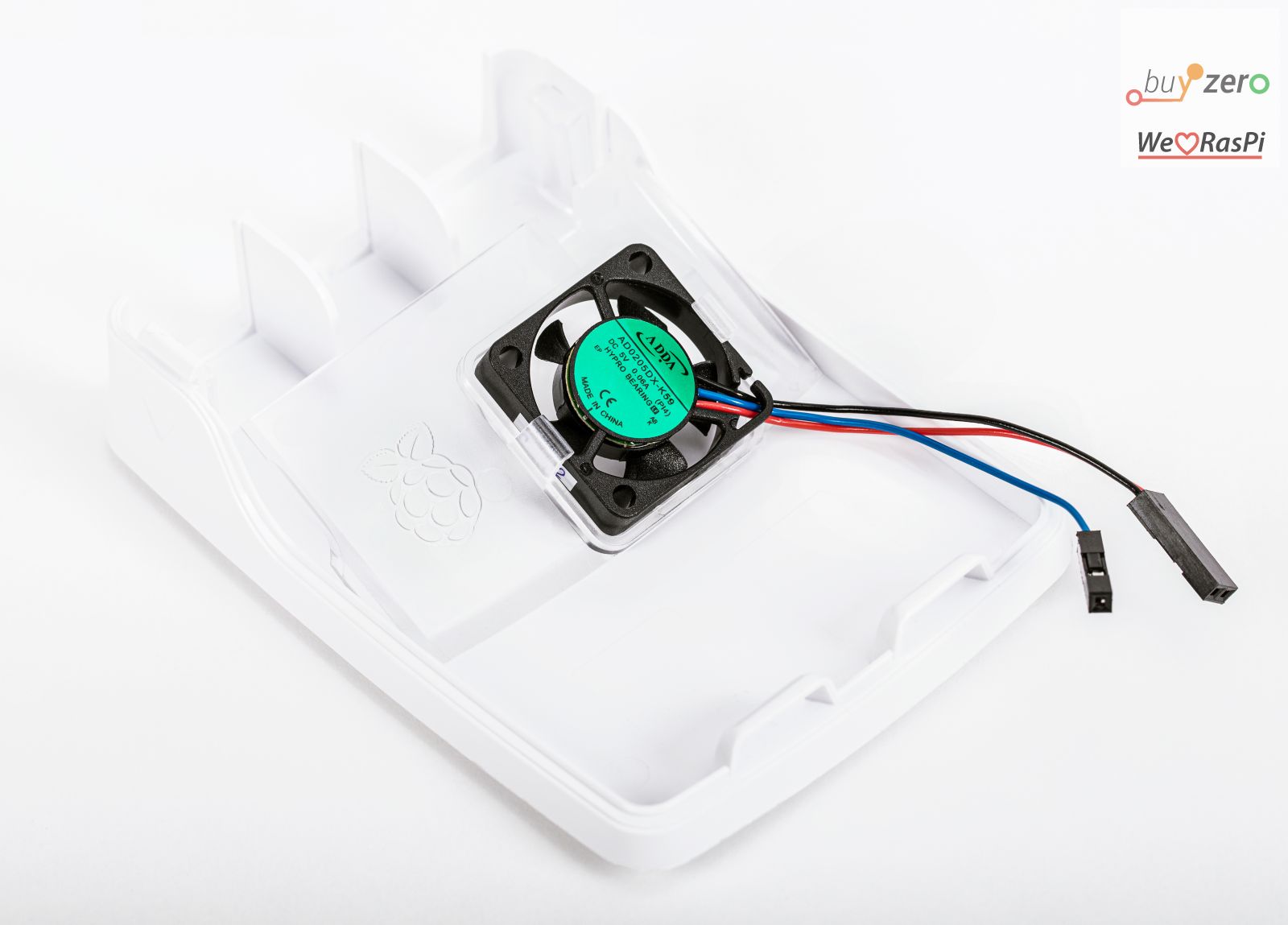

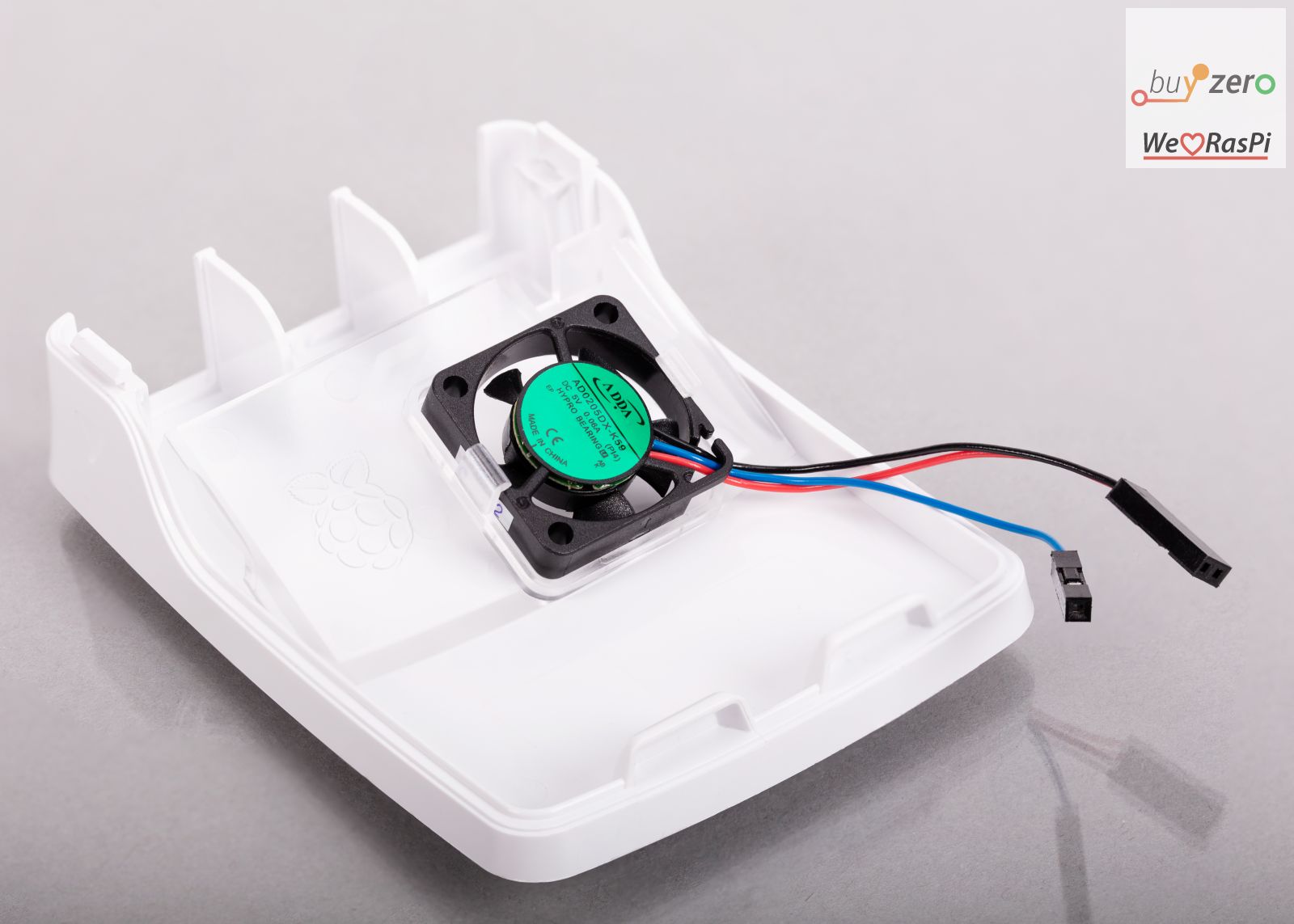

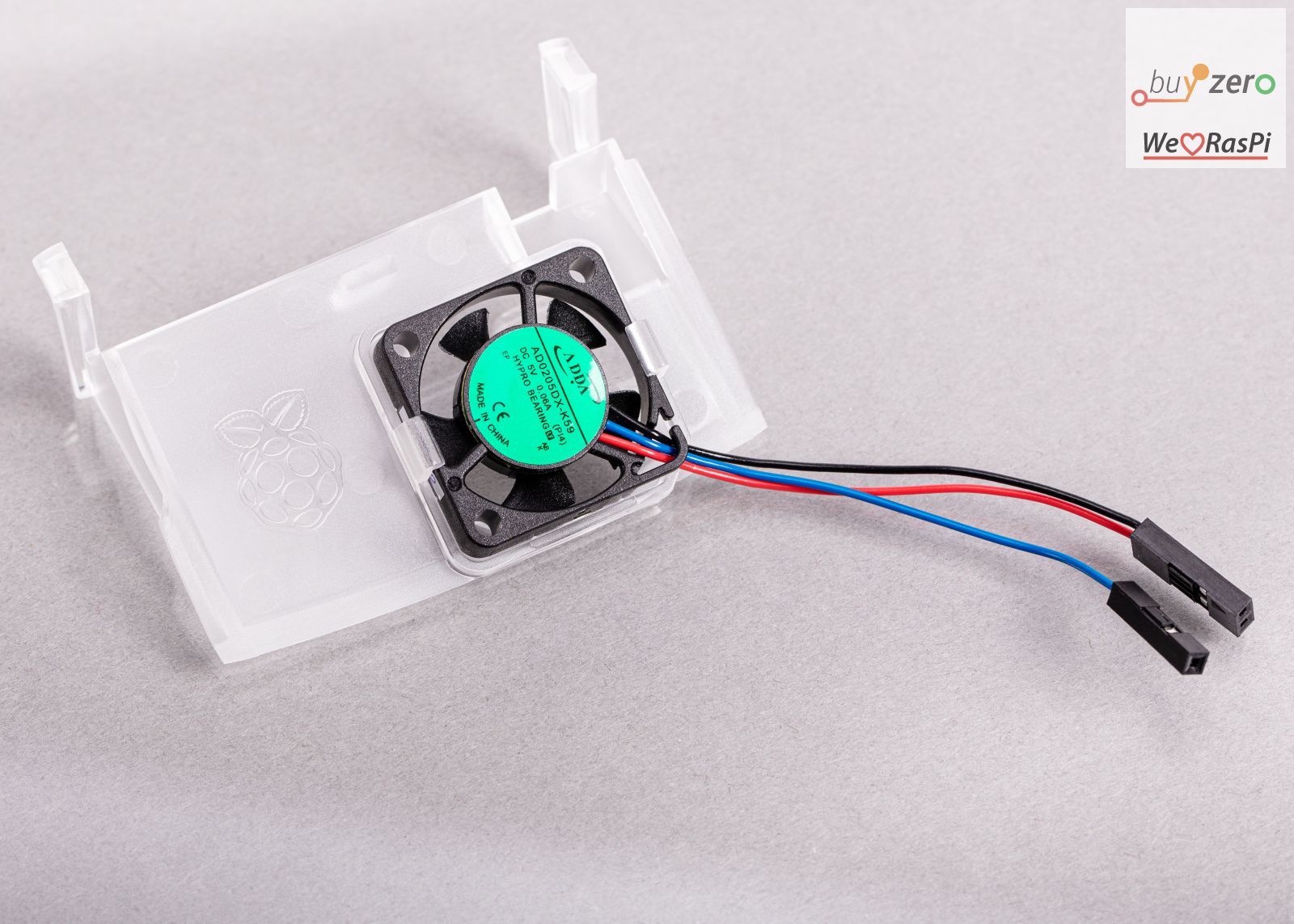

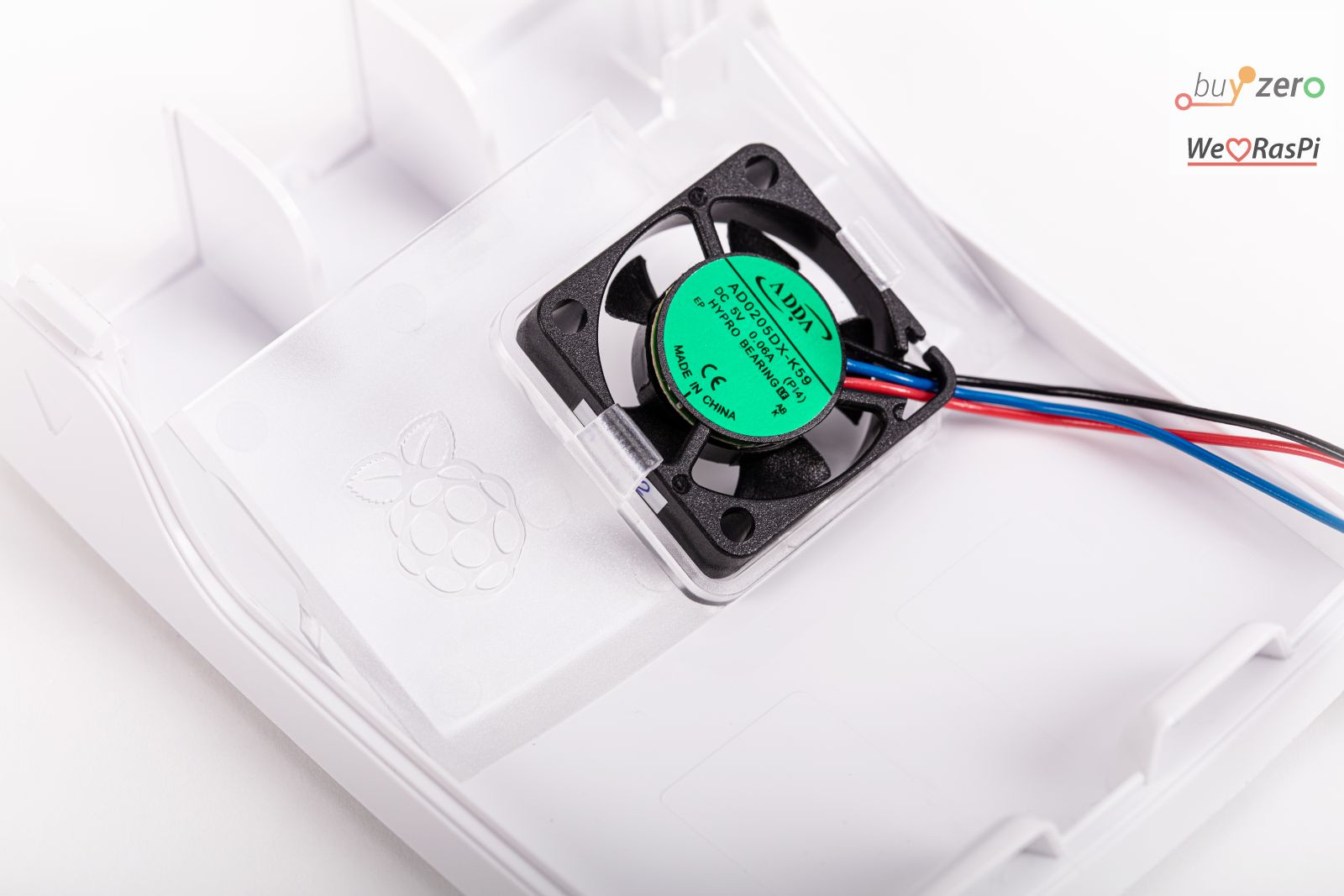

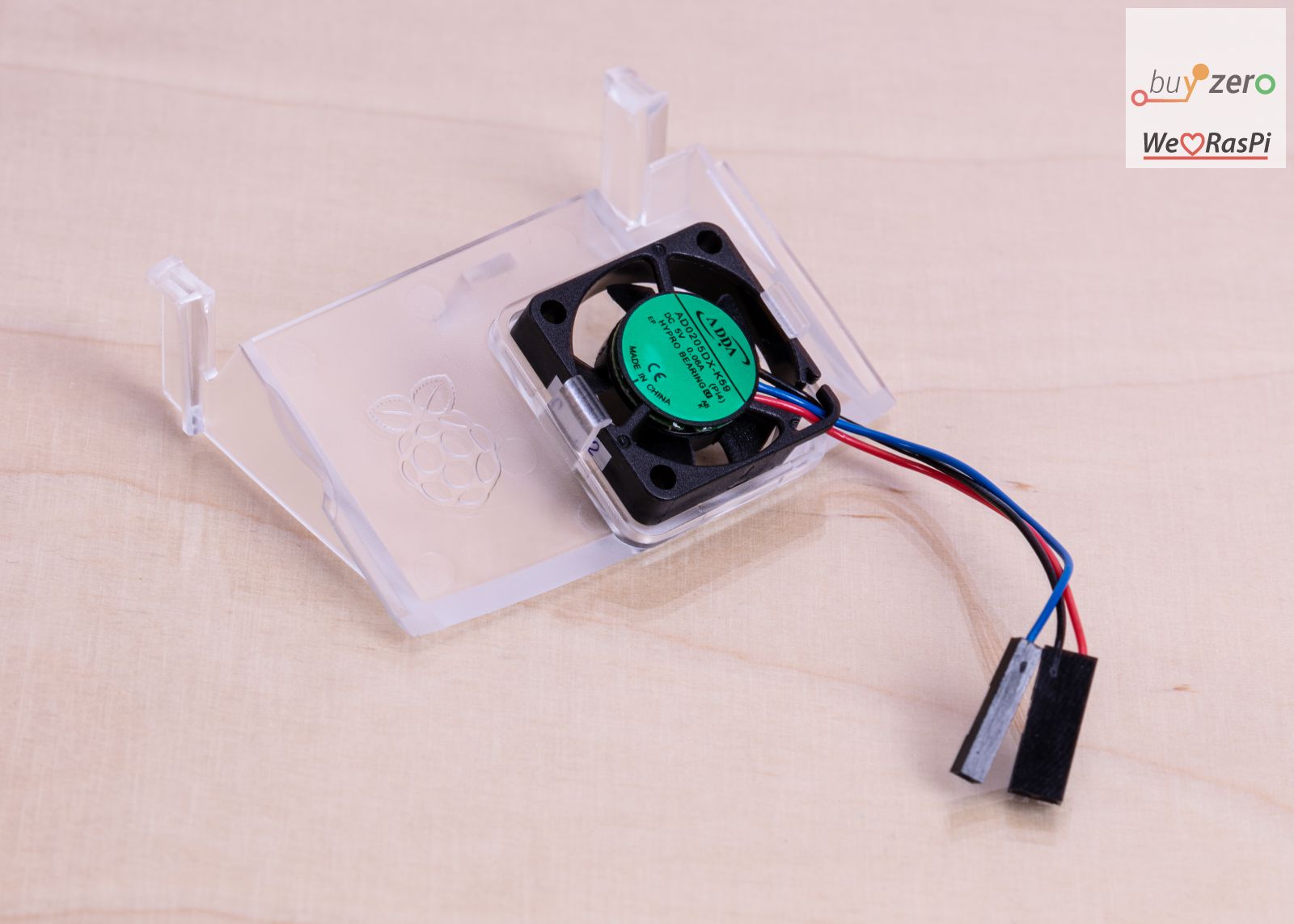

Dieser Raspberry Pi 4 Gehäuselüfter wurde von Raspberry Pi als Upgrade für das offizielle Raspberry Pi 4 Gehäuse entwickelt.
Es ist für Overclocker und andere Power User designed worden. Dieser Lüfter sorgt dafür dass Ihr Raspberry Pi 4 selbst unter hoher CPU Last gut gekühlt wird, und damit der SoC bei einer optimalen Temperatur betrieben wird - Throttling der CPU wird so vermieden, und die volle Leistung des Pi 4 steht zur Verfügung.
Wichtiger Hinweis: der Lüfter erzeugt ein Geräusch, was manche Kunden als unangenehm empfinden. Im aktuellsten Raspbian gibt es eine Möglichkeit, den Lüfter temperaturgesteuert an- und auszuschalten. (siehe unten). Für Kunden die einen komplett lautlosen Raspberry Pi bevorzugen empfehlen wir stattdessen das FLIRC Gehäuse zu verwenden.
Der Lüfter ist Temperaturgesteuert, und stellt bis zu 1.4 CFM (cubic feet per minute, entspricht ca. 2,4 Kubikmeter pro Stunde) Luftfluss über Prozessor, Speicher und Power Management IC bereit.

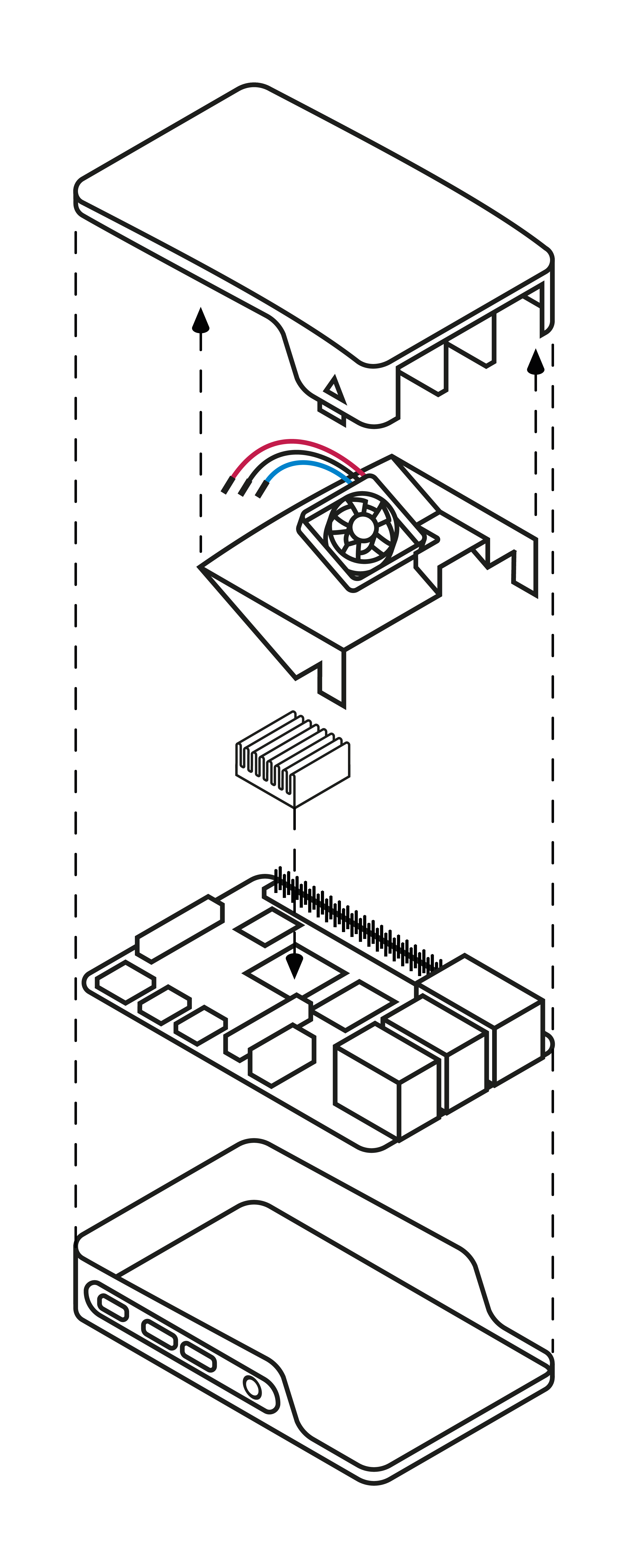

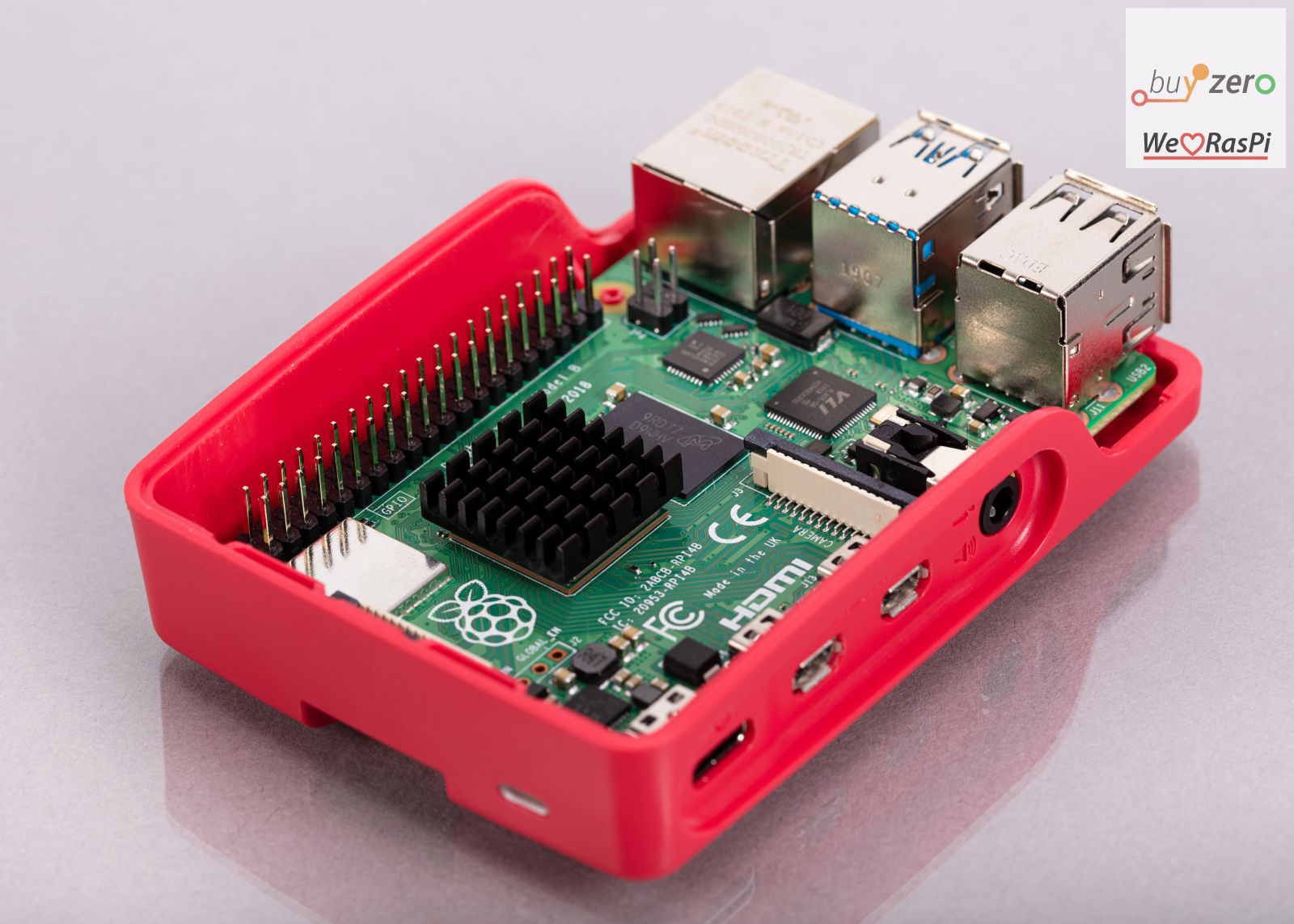

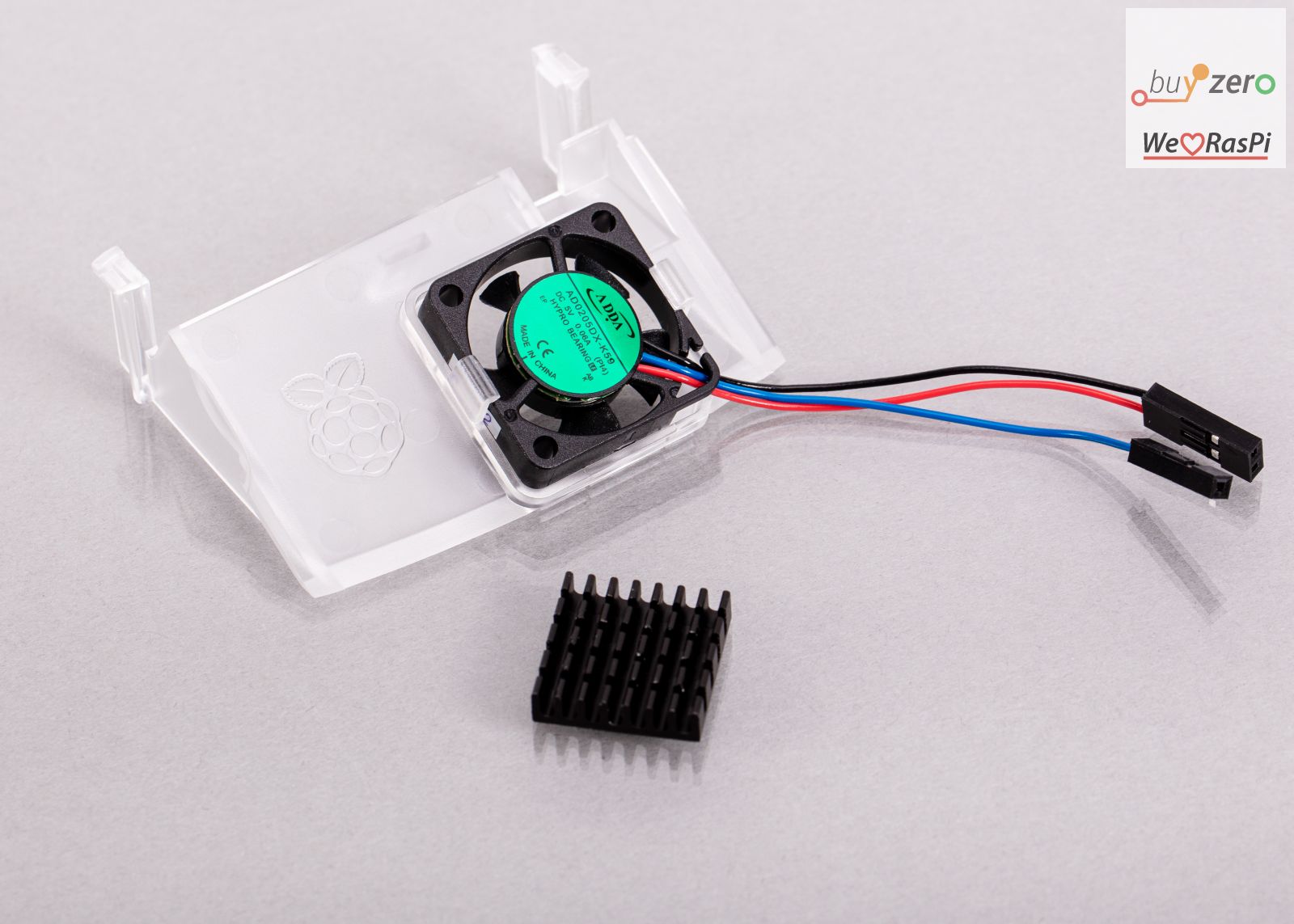

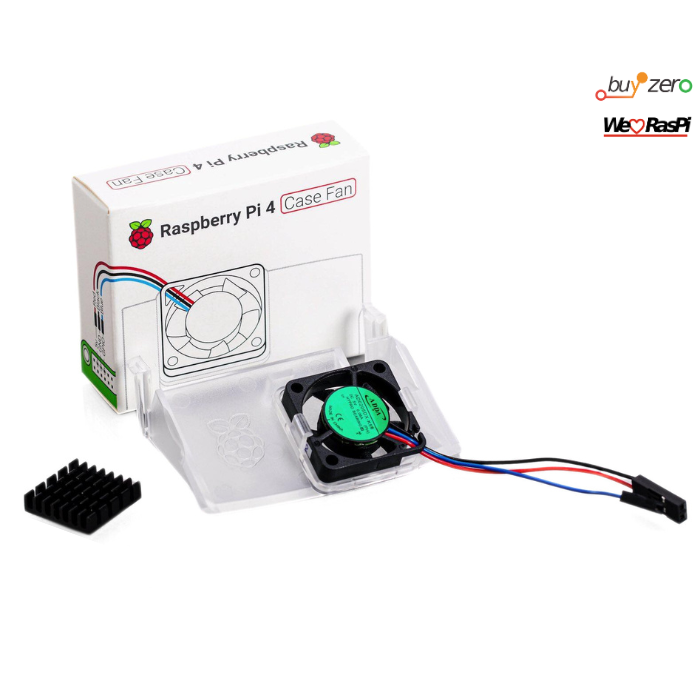

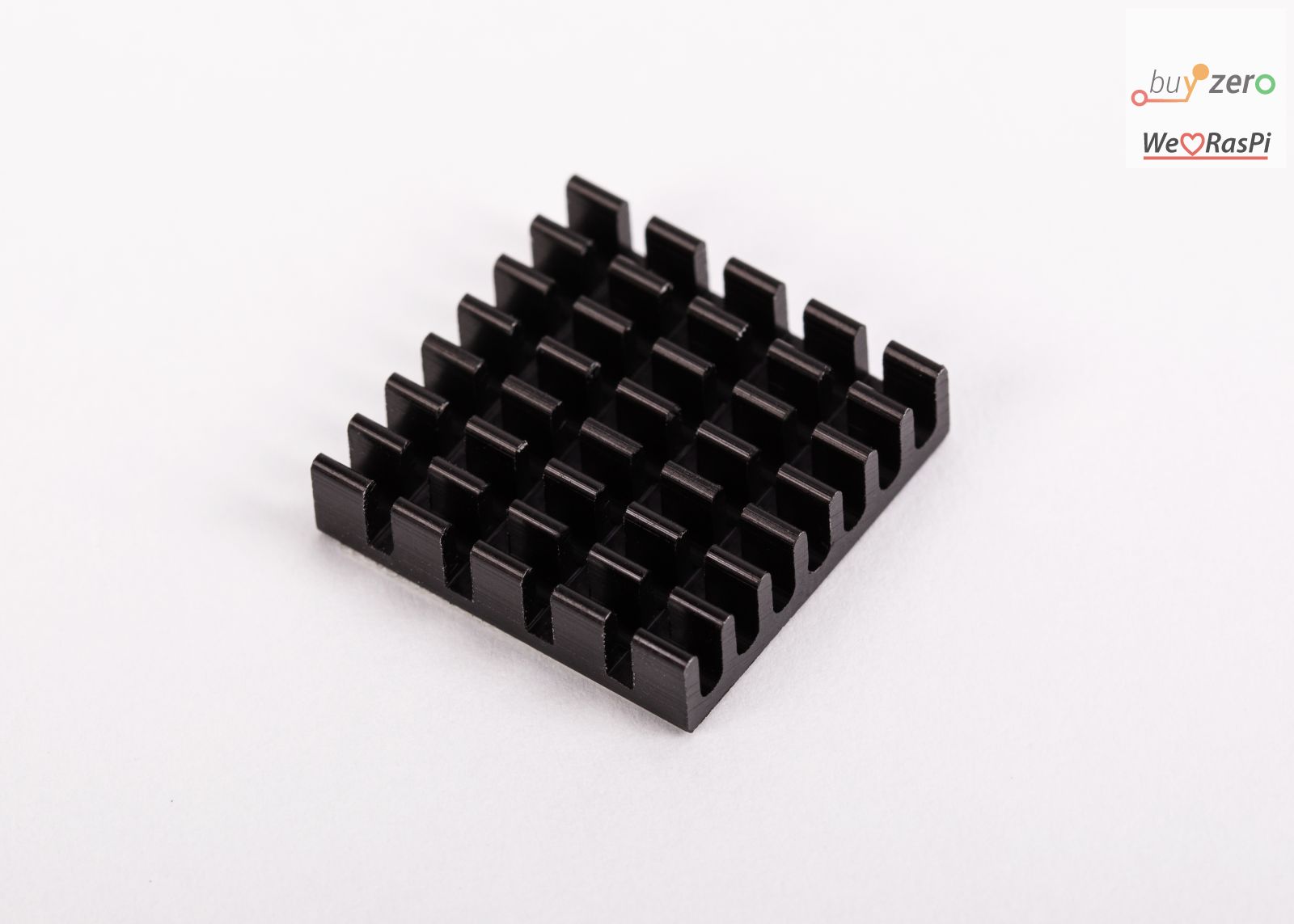

Im Lieferumfang befindet sich außerdem ein Kühlkörper (18mm x 18 mm x 10 mm ) mit selbstklebendem Wärmeleitpad, um Temperaturabgabe vom Prozessor zusätzlich zu fördern. (Die kalte Luft streicht über die Rippen des Kühlkörpers und kann so die Abwärme effektiver herausführen).

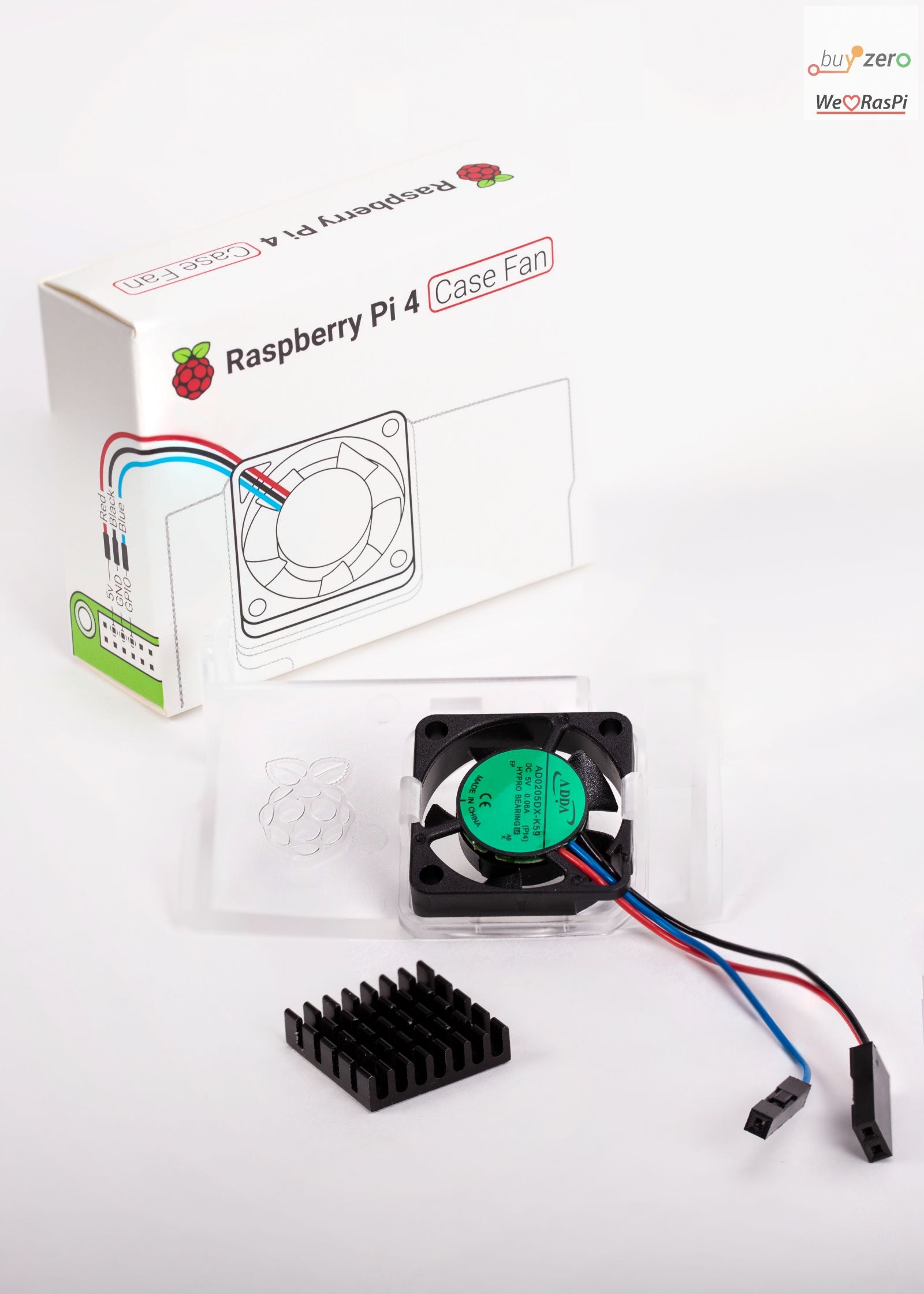

Die Lieferung erfolgt ohne Raspberry Pi 4 und ohne Raspberry Pi 4 Gehäuse - diese dienen nur Illustrationszwecken.
Der Lüfter kann selbstverständlich für existierende Pis nachgerüstet werden. Er ist auch mit unserem Pi 4 /HS Modell (mit Kühkörper) kompatibel. Wir empfehlen Power Usern gegenüber dem mitgelieferten Kühlkörper unser /HS Modell, da der Wärmetransfer vom SoC dabei effektiver stattfindet.
Stichwörter: Raspberry Pi 4 Case Fan
Raspberry Pi offizielle SKU: SC0448
FAQ & Infos
- Dieser Lüfter ist leiser als der PoE HAT Lüfter (der stärker ist)
- Der Lüfter ist für eine Lebensdauer von 30.000 Stunden ausgelegt

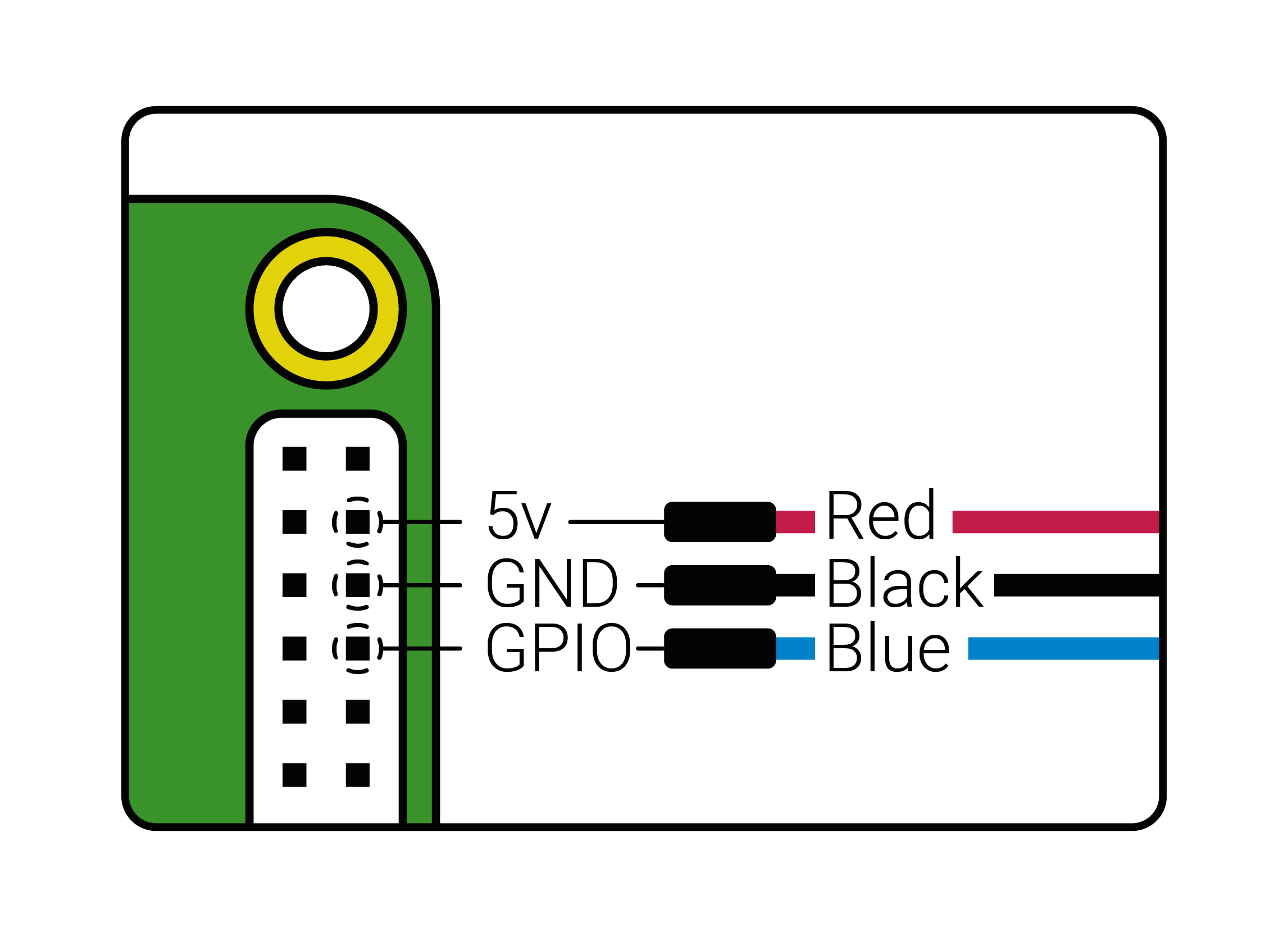

- der blaue Draht ist ein PWM Eingang; gemäß Gordon Hollingworth gibt es keinen Vorteil PWM zu nutzen - es ist besser ihn bei 80° einzuschalten und unter einem Treshold wieder abzuschalten; PWM Steuerung muss selbst programmiert werden.
- raspi-config hat nach einem Update eine Option um den Lüfter auf GPIO14 anzusteuern.
Ohne Update kann folgendes in config.txt eingestellt werden:
dtoverlay=gpio-fan,gpiopin=14,temp=80000
(vorausgesetzt der blaue Draht des Lüfters ist auf GPIO14 angeschlossen. 80000 gibt die SoC-Temperatur an, bei der der Lüfter aktiviert wird).
gpio-fan ist eine an/aus Steuerung, keine PWM Steuerung.
Der Screenshot zeigt die Möglichkeit, den Raspberry Pi Gehäuselüfter in dem neuesten Raspberry Pi OS Release einzustellen und zu aktivieren.

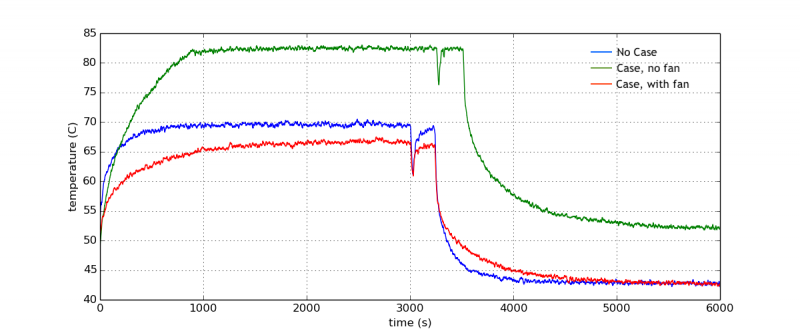

Kompilieren eines Linux Kernels auf einem Raspberry Pi 4. blau: ohne Gehäuse. grün: mit Gehäuse. rot: mit Gehäuse und original Raspberry Pi 4 Gehäuselüfter.
