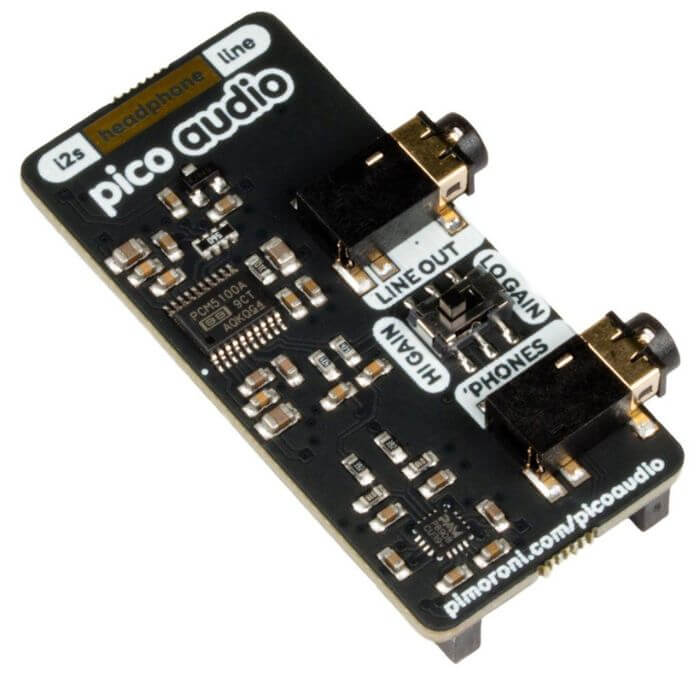

Machen Sie Lärm mit dieser hochwertigen Stereo-I2S-Audio-Zusatzplatine für Ihren Raspberry Pi Pico, mit verstärkten Kopfhörer- UND unverstärkten Line-Pegel-Ausgängen!
Das Pico Audio Pack nutzt seinen PCM5100A DAC zur Ausgabe von bis zu 32-bit, 384KHz Stereo-Audio über seinen 3,5mm Line-Out-Anschluss, bereit zum Anschluss an einen externen Verstärker oder Aktivlautsprecher. Wenn Sie etwas lauter hören möchten, können Sie auch verstärkte Stereo-Audiosignale über den 3,5-mm-Kopfhöreranschluss ausgeben.
Sie können interessante Geräusche mit Code auf Ihrem Pico erzeugen, um sie in einem Lo-Fi-Synthesizer auszugeben, oder Sie können Ihren Pico an ein anderes Gerät anschließen und ihn als eigene USB-Soundkarte verwenden.
Bitte beachten Sie, dass das Pico Audio Pack derzeit nur mit dem C/C++ Pico SDK funktioniert! Eine Micro Python Unterstützung ist geplant, aber noch nicht verfügbar.
Ihr Pico muss mit Stiftleisten verlötet sein (mit den Pins nach unten), um an unsere Zusatzplatinen angeschlossen werden zu können.
Ein Raspberry Pi Pico ist nicht im Lieferumfang enthalten - Sie können den Raspberry Pi Pico direkt bei uns kaufen.
Merkmale
- PCM5100A Stereo-DAC (Datenblatt)
- PAM8908JER Stereo-Kopfhörerverstärker (Datenblatt)
- 3,5-mm-Stereo-Kopfhörerbuchse
- 3,5-mm-Stereo-Line-Out-Buchse
- Schalter zur Einstellung der Kopfhörerverstärkung (niedrig / hoch)
- Vorgelötete Buchsenleisten für den Anschluss an Pico
- Kompatibel mit Raspberry Pi Pico
- Vollständig montiert
- Kein Löten erforderlich (solange Ihr Pico über Stiftleisten verfügt).
- Abmessungen: ca. 53mm x 29mm x 11mm (L x B x H, einschließlich Stiftleisten und Audiobuchsen)
- Anschlussbelegung
- Programmierbar mit C/C++

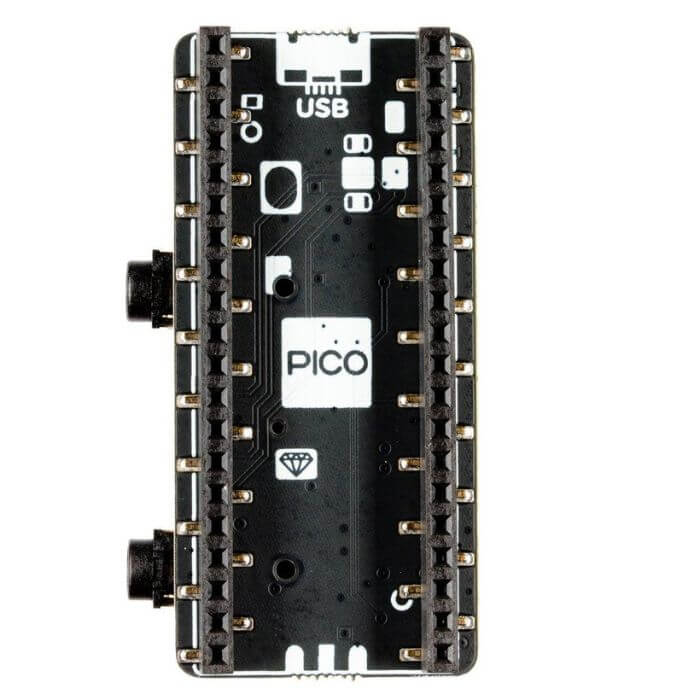

Die Beschriftungen auf der Unterseite des Pico Audio zeigen Ihnen, in welcher Richtung Sie es an Ihren Pico anschließen müssen - stimmen Sie einfach den USB-Anschluss mit den Markierungen auf der Platine ab.
Pimoroni C/C++-Bibliotheken und Code-Beispiele finden Sie hier.
