Ein komplettes Entwicklungskit für das Raspberry Pi Compute Module 5, das alle Produkte enthält, die erforderlich sind, damit ein Ingenieur mit einem Design „out of the box“ beginnen kann.

Lieferumfang CM5 Devkit

Das Compute Module 5 Entwicklungskit besteht aus folgenden Komponenten:

• Compute Module 5 mit WLAN, 4 GB RAM, 32 GB eMMC-Speicher (CM5104032)
• CM5-IO-Board für das Compute Module 5

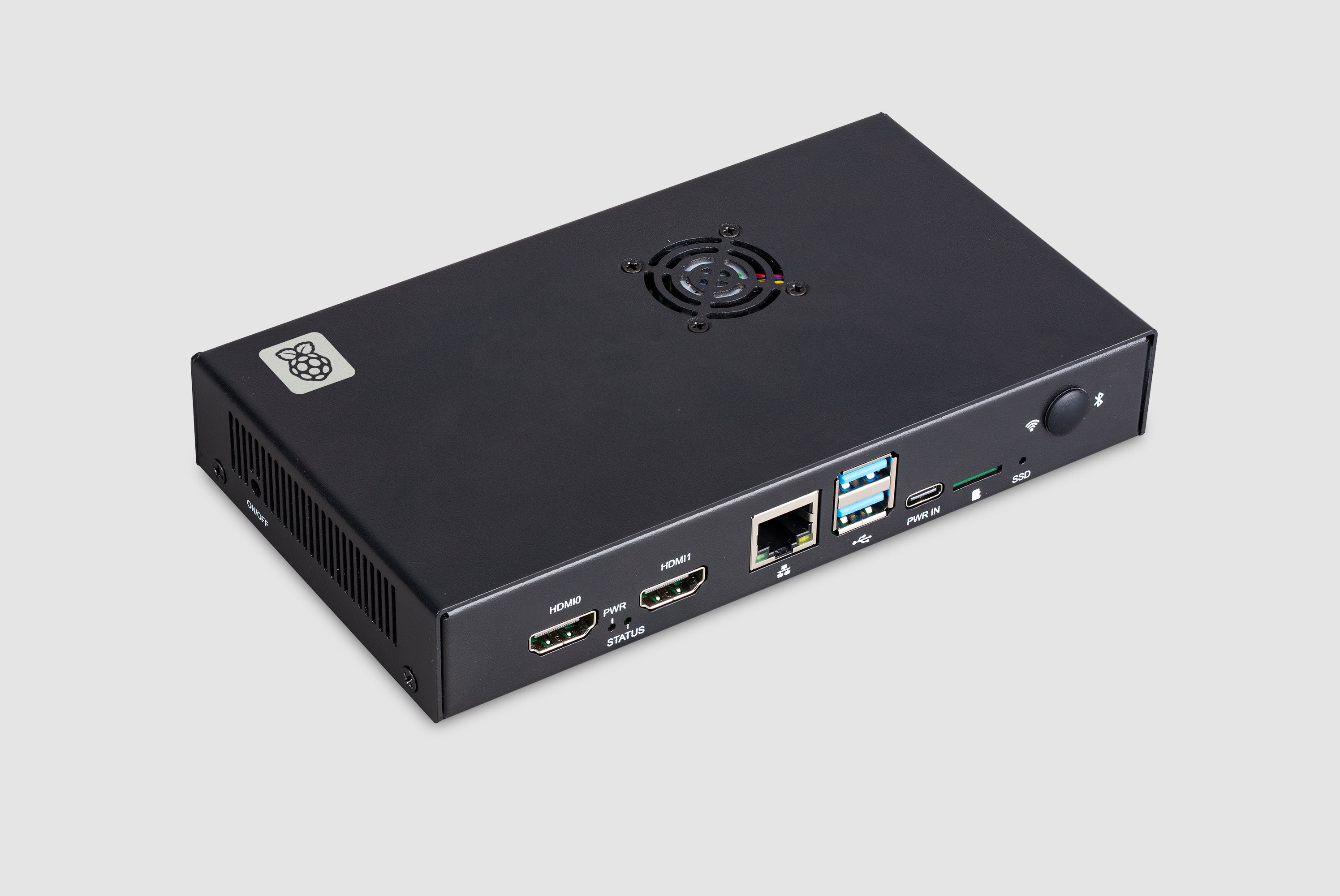

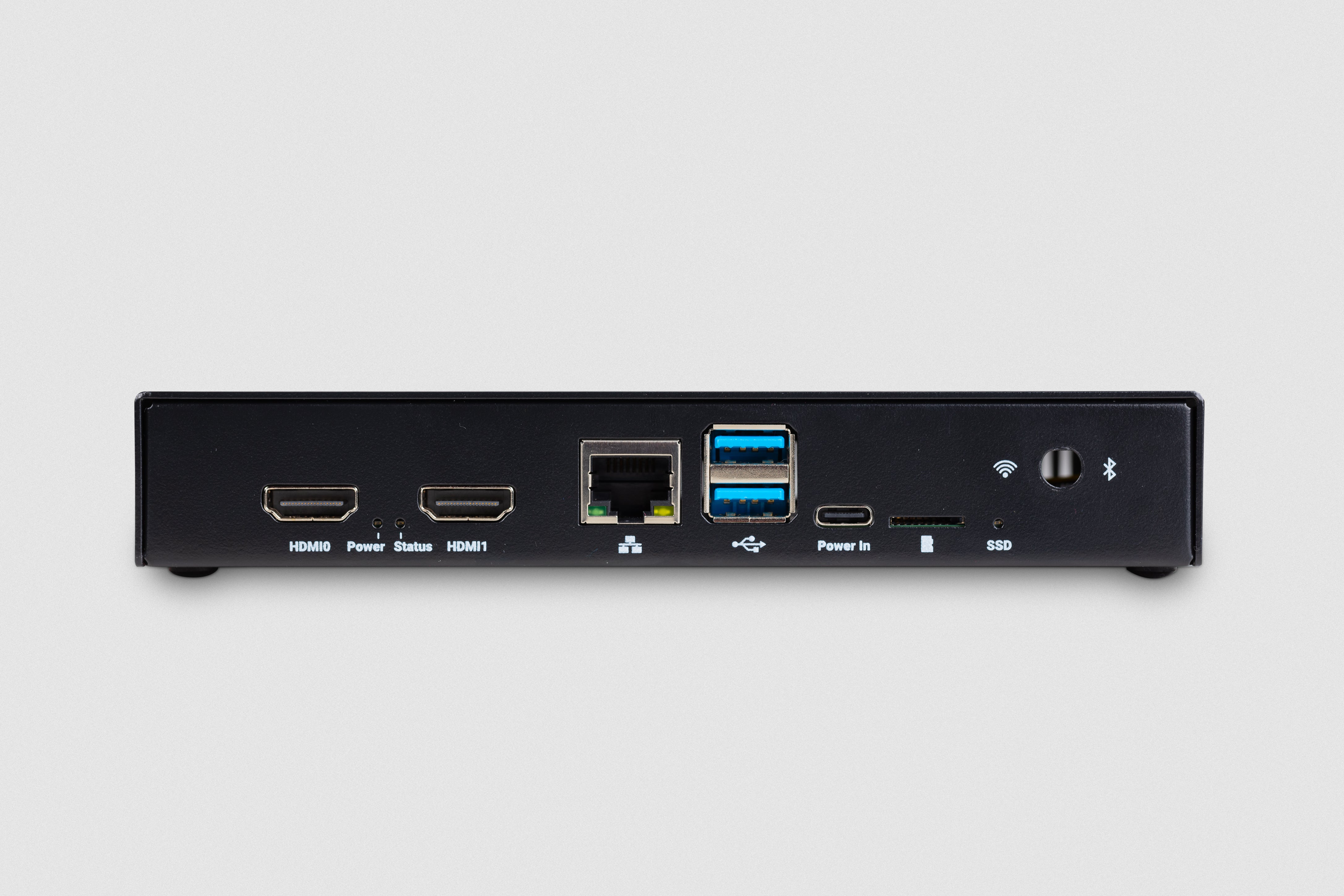

• Metall-Gehäuse für das CM5 IO Board
• passiver Kühlkörper für das CM5-Modul
• Raspberry Pi 27W USB Type-C PD-Netzteil (EU-Variante)
• Antennen-Kit
• 2x Standard HDMI-Kabel
• USB-A-zu-USB-C-Kabel

Tipp:

Für einen noch schnelleren Start mit dem CM5 Devkit bieten wir einen Flatrate-Konfigurationsservice an, bei dem wir das CM5 mit der von Ihnen gewünschten Software bespielen und konfigurieren. Legen Sie den Flatrate-Konfigurationsservice einfach in den Warenkorb, wir kümmern uns um alles weitere.

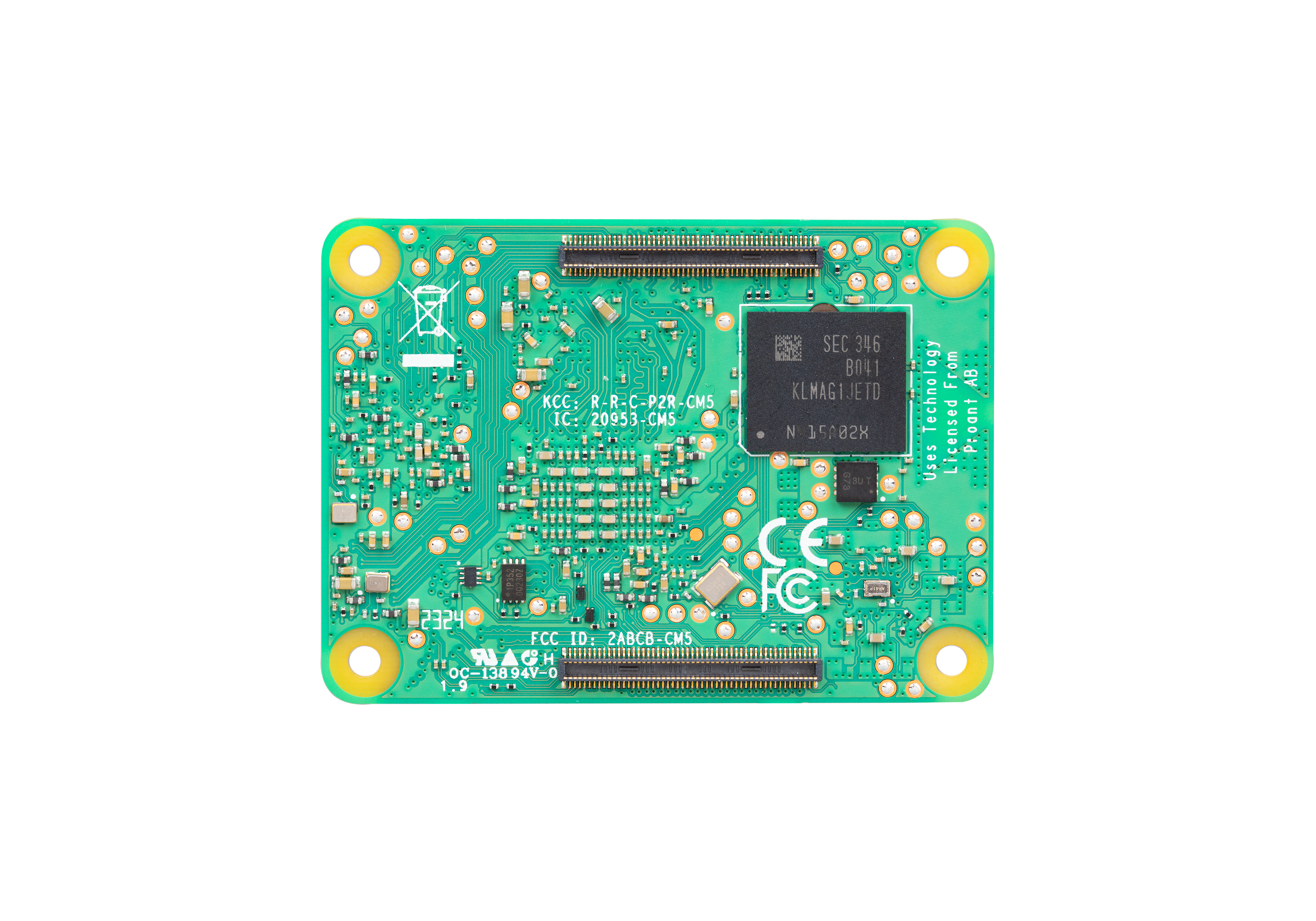

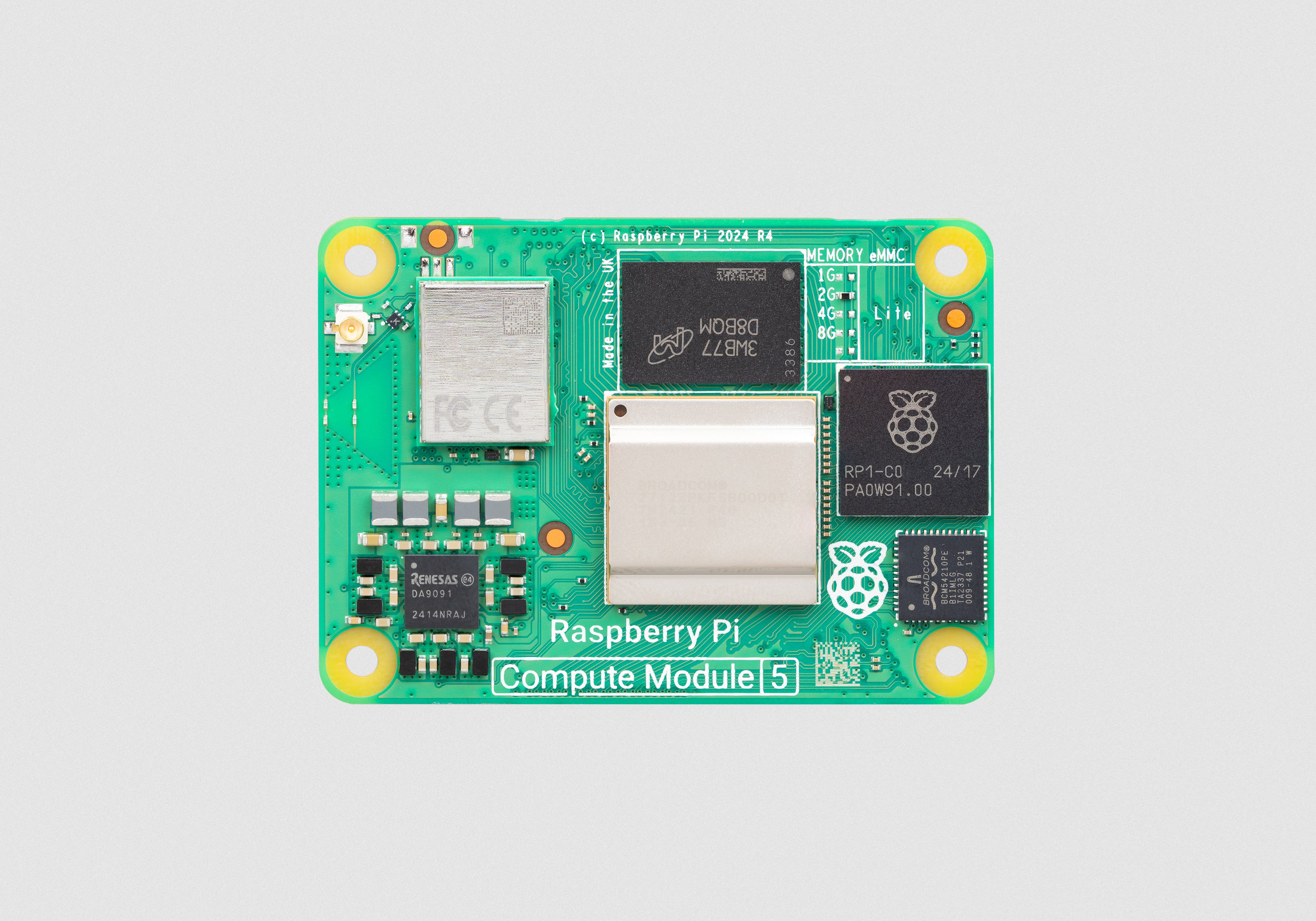

Technische Daten CM5

Kompaktes und vielseitiges Modul für IoT, Embedded-Systeme und Multimedia

Formfaktor:

• Maße: 55 mm × 40 mm × 4,7 mm
• 4 × M2.5 Befestigungslöcher

Prozessor:

• Broadcom BCM2712 Quad-Core 64-Bit Arm Cortex-A76 (Armv8) SoC @ 2,4 GHz

Speicher:

• Optionen: 2 GB, 4 GB oder 8 GB LPDDR4-4267 SDRAM mit ECC - in diesem Kit befindet sich ein Compute Module 5 mit WLAN, 4 GB RAM, 32 GB eMMC-Speicher
• Optionen für eMMC-Flash-Speicher: 0 GB (Lite), 16 GB, 32 GB oder 64 GB - in diesem Kit befindet sich ein Compute Module 5 mit WLAN, 4 GB RAM, 32 GB eMMC-Speicher

Sie können selbstverständlich ein anderes CM5-Modul mit diesem Kit einsetzen.



Konnektivität:

• Zertifiziertes Funkmodul mit folgenden Optionen:
  • 2,4 GHz / 5,0 GHz IEEE 802.11 b/g/n/ac WLAN
  • Bluetooth 5.0, BLE
  • Elektronischer Schalter zur Auswahl zwischen PCB-Antenne oder externer Antenne
• Gigabit-Ethernet PHY mit Unterstützung für IEEE 1588
• PCIe x1 Root-Komplex (Gen 2, 5 Gbps)
• 1 × USB 2.0 (High Speed)
• 2 × USB 3.0 (simultane 5 Gbps-Betrieb möglich)

GPIO und Peripherie:

• Bis zu 30 × GPIO mit 1,8 V oder 3,3 V Signalisierung
• Peripherieoptionen:
  • Bis zu 5 × UART
  • Bis zu 5 × I2C
  • Bis zu 5 × SPI
  • 1 × SDIO-Schnittstelle
  • 1 × DPI (parallel RGB-Display)
  • 1 × I2S
  • Bis zu 4 × PWM-Kanäle
  • Bis zu 3 × GPCLK-Ausgänge

Videoausgabe:

• 2 × HDMI 2.0 Ports (unterstützt bis zu 4Kp60 gleichzeitig auf beiden Ports)
• 2 × 4-Lane MIPI-Ports (unterstützt DSI [Display Port] und CSI-2 [Kamera Port])

Multimedia:

• 4Kp60 HEVC Decoder
• OpenGL ES 3.1 und Vulkan 1.2 Grafikunterstützung
• SDIO 2.0 Unterstützung (nur CM5 Lite)

Stromversorgung:

• Eingangsspannung: Einzelne +5V-Stromversorgung
• Unterstützt USB Power Delivery (PD) mit bis zu 5A @ 5V

Betriebstemperatur:

• Einsatzbereich: -20°C bis +85°C

MTBF (Mean Time Between Failures):

• Standardversion: 143.000 Stunden
• CM5 Lite: 168.000 Stunden

Produktionsdauer:

• Das Raspberry Pi Compute Module 5 wird mindestens bis Januar 2036 produziert.

Konformität:

• Für eine vollständige Liste der lokalen und regionalen Produktzulassungen besuchen Sie bitte: pip.raspberrypi.com

Dieses Modul bietet eine hervorragende Grundlage für Ihre Projekte und Anwendungen, sei es in der Industrie, im Smart-Home-Bereich oder für Multimedia- und KI-Anwendungen.





(Abbildung dient der Illustration und Inspiration :-) Siehe Lieferumfang für den tatsächlichen Lieferumfang)

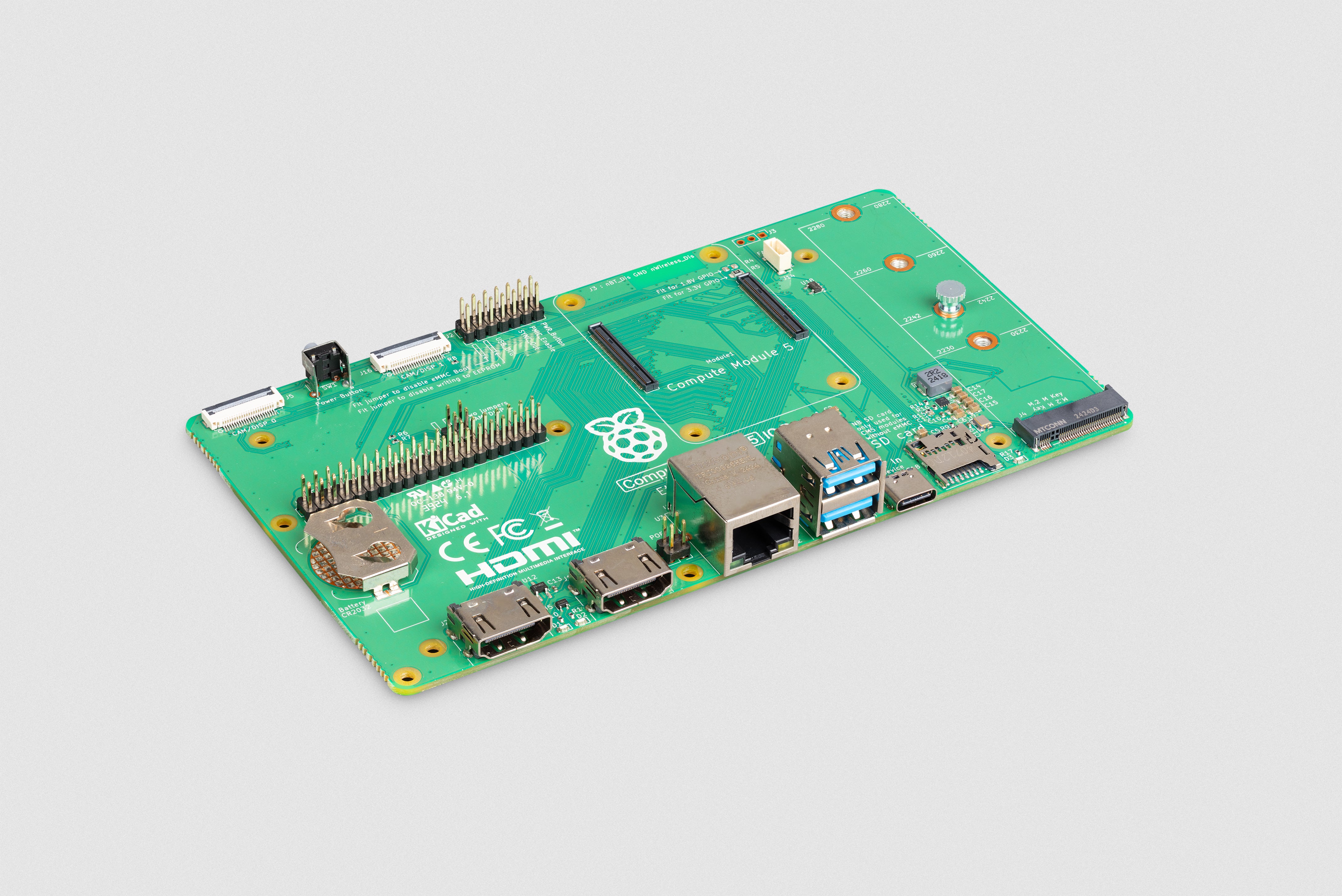

Technische Daten CM5IO Board

Raspberry Pi Compute Module 5 IO Board – Technische Daten

Formfaktor:

• Maße: 160 mm × 90 mm

Konnektivität:

• Standard 40-Pin GPIO-Header
• Gigabit-Ethernet RJ45 mit PoE+ HAT+ Unterstützung
• 2 × USB 3.0 Anschlüsse
• microSD-Kartensteckplatz (nur für Compute Module 5 Lite-Module)
• M.2 M-Key PCIe-Steckplatz
• 4-Pin Lüfteranschluss
• 2 × MIPI DSI/CSI-2 FPC-Anschlüsse (22-Pin, 0,5 mm Pitch-Kabel)
• Raspberry Pi HAT+ Anschluss
• RTC-Batterieanschluss

Videoausgabe:

• 2 × HDMI 2.0 Anschlüsse (Vollgröße)

Stromversorgung:

• Externe +5V-Stromversorgung über USB-C
• Power-Button zum Starten und Herunterfahren des Compute Module 5

MTBF (Mean Time Between Failures):

• Standardversion: 131.000 Stunden

Produktionsdauer:

• Das Raspberry Pi Compute Module 5 IO Board wird mindestens bis Januar 2028 produziert.

Konformität:

• Für eine vollständige Liste der lokalen und regionalen Produktzulassungen besuchen Sie bitte: pip.raspberrypi.com

Dieses IO-Board erweitert die Möglichkeiten des Compute Module 5 mit vielseitigen Anschlussoptionen und ist speziell für anspruchsvolle Projekte und Anwendungen ausgelegt. Ideal für Entwickler, die eine robuste und langfristige Plattform suchen.



English Description:

Important – This is a Pre-Order:
We will deliver this pre-order as soon as we receive the stock from Raspberry Pi. We currently expect to ship all pre-orders by the end of January!

Complete Development Kit for the Raspberry Pi Compute Module 5
This kit includes everything an engineer needs to start designing “out of the box.”

---

What's Included in the CM5 Devkit

The Compute Module 5 Development Kit includes the following components:

• Compute Module 5 with Wi-Fi, 4 GB RAM, 32 GB eMMC storage (CM5104032)
• CM5 IO Board for the Compute Module 5
• Metal case for the CM5 IO Board
• Passive heatsink for the CM5 module
• Raspberry Pi 27W USB Type-C PD power supply (EU version)
• Antenna kit
• 2 × Standard HDMI cables
• USB-A to USB-C cable

Tip:
For an even faster start with the CM5 Devkit, we offer a flat-rate configuration service. We can pre-install and configure your CM5 with your desired software. Simply add the flat-rate configuration service to your cart, and we’ll handle the rest.

---

Technical Specifications – CM5

Compact and Versatile Module for IoT, Embedded Systems, and Multimedia

Form Factor:

• Dimensions: 55 mm × 40 mm × 4.7 mm
• 4 × M2.5 mounting holes

Processor:

• Broadcom BCM2712 Quad-Core 64-bit Arm Cortex-A76 (Armv8) SoC @ 2.4 GHz

Memory:

• Options: 2 GB, 4 GB, or 8 GB LPDDR4-4267 SDRAM with ECC – this kit includes a Compute Module 5 with Wi-Fi, 4 GB RAM, and 32 GB eMMC storage.
• eMMC Flash Storage Options: 0 GB (Lite), 16 GB, 32 GB, or 64 GB – this kit includes a Compute Module 5 with Wi-Fi, 4 GB RAM, and 32 GB eMMC storage.

You can, of course, use a different CM5 module with this kit.

Connectivity:

• Certified radio module with the following options:
  • 2.4 GHz / 5.0 GHz IEEE 802.11 b/g/n/ac Wi-Fi
  • Bluetooth 5.0, BLE
  • Electronic switch to select between PCB antenna or external antenna
• Gigabit Ethernet PHY with IEEE 1588 support
• PCIe x1 Root Complex (Gen 2, 5 Gbps)
• 1 × USB 2.0 (High Speed)
• 2 × USB 3.0 (supporting simultaneous 5 Gbps operation)

GPIO and Peripherals:

• Up to 30 × GPIO with 1.8V or 3.3V signaling
• Peripheral options:
  • Up to 5 × UART
  • Up to 5 × I2C
  • Up to 5 × SPI
  • 1 × SDIO interface
  • 1 × DPI (parallel RGB display)
  • 1 × I2S
  • Up to 4 × PWM channels
  • Up to 3 × GPCLK outputs

Video Output:

• 2 × HDMI 2.0 ports (supports up to 4Kp60 on both ports simultaneously)
• 2 × 4-lane MIPI ports (supports DSI [Display Port] and CSI-2 [Camera Port])

Multimedia:

• 4Kp60 HEVC Decoder
• OpenGL ES 3.1 and Vulkan 1.2 graphics support
• SDIO 2.0 support (CM5 Lite only)

Power Supply:

• Single +5V power supply input
• Supports USB Power Delivery (PD) up to 5A @ 5V

Operating Temperature:

• Range: -20°C to +85°C

MTBF (Mean Time Between Failures):

• Standard Version: 143,000 hours
• CM5 Lite: 168,000 hours

Production Lifetime:

• The Raspberry Pi Compute Module 5 will remain in production until at least January 2036.

Compliance:

• For a complete list of local and regional product approvals, please visit: pip.raspberrypi.com

(Image for illustration purposes only. See the package contents for actual components.)

---

Technical Specifications – CM5 IO Board

Raspberry Pi Compute Module 5 IO Board – Key Features

Form Factor:

• Dimensions: 160 mm × 90 mm

Connectivity:

• Standard 40-pin GPIO header
• Gigabit Ethernet RJ45 with PoE+ HAT+ support
• 2 × USB 3.0 ports
• microSD card slot (for Compute Module 5 Lite modules only)
• M.2 M-Key PCIe socket
• 4-pin fan connector
• 2 × MIPI DSI/CSI-2 FPC connectors (22-pin, 0.5 mm pitch cable)
• Raspberry Pi HAT+ connector
• RTC battery socket

Video Output:

• 2 × HDMI 2.0 connectors (full-size)

Power Supply:

• External +5V USB-C power supply
• Power button to wake and shut down the Compute Module 5

MTBF (Mean Time Between Failures):

• Standard Version: 131,000 hours

Production Lifetime:

• The Raspberry Pi Compute Module 5 IO Board will remain in production until at least January 2028.

Compliance:

• For a complete list of local and regional product approvals, please visit: pip.raspberrypi.com

This IO board expands the capabilities of the Compute Module 5 with versatile connectivity options, making it perfect for demanding projects and applications. Ideal for developers seeking a robust and long-term platform.

KEY DATA:

• Raspberry Pi Compute Module 5 Development Kit (AU) SKU: SC1756
• Raspberry Pi Compute Module 5 Development Kit (CN) SKU: SC1758
• Raspberry Pi Compute Module 5 Development Kit (EU) SKU: SC1755
• Raspberry Pi Compute Module 5 Development Kit (IN) SKU: SC1757
• Raspberry Pi Compute Module 5 Development Kit (JP) SKU: SC1759
• Raspberry Pi Compute Module 5 Development Kit (UK) SKU: SC1750
• Raspberry Pi Compute Module 5 Development Kit (US) SKU: SC1754
