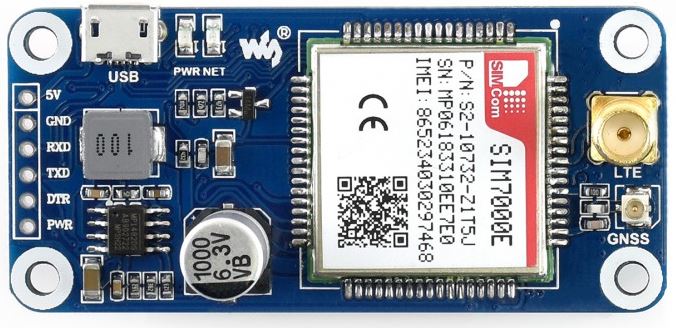

Dieser Raspberry Pi HAT verfügt über Multi-Kommunikationsfunktionen: NB-IoT, eMTC, EDGE, GPRS und GNSS.
NB-IoT (NarrowBand-Internet of Things) und eMTC (enhanced Machine Type Communication) sind aufstrebende IoT-Kommunikationstechnologien, die sich aus LTE (4G) entwickelt haben, mit Vorteilen wie niedrigem Stromverbrauch, niedrigen Kosten, großer Reichweite usw. Sie eignen sich für Anwendungen wie z.B. intelligente Instrumente, Fernsteuerung, Asset-Tracking, Fernüberwachung, E-Health, mobile POS-Terminals, Fahrradmitbenutzung und so weiter. Während GSM/GPRS und EDGE traditionelle 2G/2.5G-Technologien sind, die in der Lage sind, SMS zu versenden oder andere drahtlose Kommunikationen durchzuführen.
Daher wäre der SIM7000E NB-IoT HAT die ideale Wahl, um entweder neue, aufkommende Technologien zu evaluieren oder einfach über mehrere Wege zu kommunizieren/zu positionieren.
Merkmale

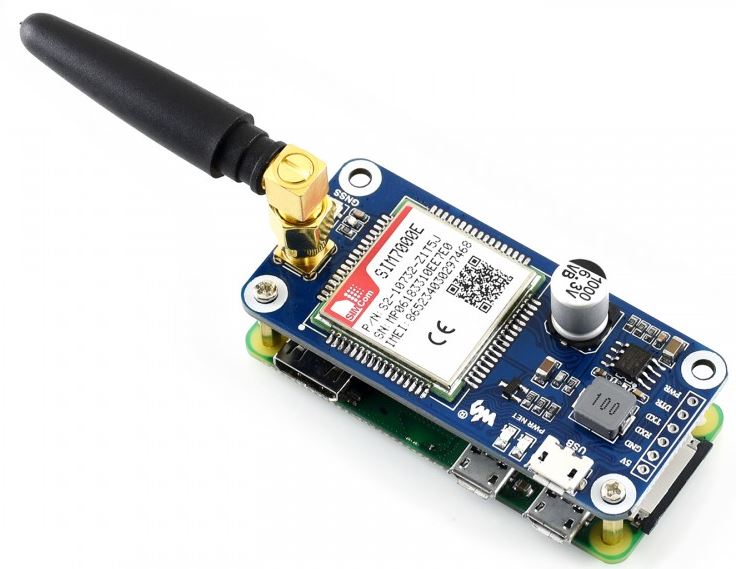

- Anschlussmöglichkeit für Raspberry Pi, kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
- Unterstützt TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail usw.
- Unterstützt GNSS-Positionierung (GPS,GLONASS,BeiDou und Galileo)
- USB-Schnittstelle an Bord, um AT-Befehle zu testen, GPS-Positionsdaten zu erhalten usw.
- Breakout-UART-Steuerpins, zur Verbindung mit Host-Boards wie Arduino/STM32
- Bordspannungsumsetzer, standardmäßig 3,3V, kann über einen Widerstand von 0Ω auf 5V geschaltet werden.

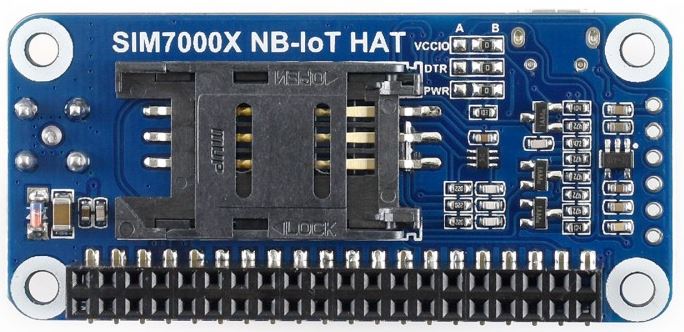

- SIM-Kartensteckplatz, kompatibel sowohl mit normaler SIM-Karte als auch mit NB-IoT-spezifischer Karte
- 2x LED-Anzeigen, einfache Überwachung des Arbeitsstatus
- Baudrate: 300bps~3686400bps
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005, und SIMCOM erweiterte AT-Befehle)
- Unterstützt das SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Ausgabe 98, USAT
- Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Arduino/STM32)
Kommunikationsspezifikationen
| NB-IOT | EMTC | EDGE |
GSM/GPRS |
|
| SIM7000E: FDD-LTE B3/B8/B20/B28 | SIM7000E: FDD-LTE B3/B8/B20/B28 | GPRS/EDGE 900/1800 MHzGPRS/EDGE 900/1800 MHz | GPRS/EDGE 900/1800 MHz | |
| Band | SIM7000C: FDD-LTE B1/B3/B5/B8 | SIM7000C: FDD-LTE B1/B3/B5/B8 | GPRS/EDGE 900/1800 MHz | GPRS/EDGE 900/1800 MHz |
| Stromeinsparung | Strom im Schlafmodus: 1,2mA (@DRX=2,56s). Strom im PSM-Modus: 9uA. | Strom im Schlafmodus: 1,2mA (@DRX=2,56s). Strom im PSM-Modus: 9uA. | Strom im Schlafmodus: 1,2mA (@DRX=2,56s). Strom im PSM-Modus: 9uA. | Strom im Schlafmodus: 1,2mA (@DRX=2,56s). Strom im PSM-Modus: 9uA. |
| Sendeleistung | Class 3 (0.25W@LTE) | Class 3 (0.25W@LTE) |
Class E2 (0.5W@EGSM900) Class E1 (0.4W@DCS1800) |
Class 4 (2W@GSM900) Class 1 (1W@DCS1800) |
| Datengeschwindigkeit | Upload ≤66kbps Download≤34kbps |
Upload ≤375kbps Download≤300kbps |
Upload ≤236,8kbps Download≤236,8kbps |
Upload ≤85,6kbps Download≤85,6kbps |
| SIM Karte | NB Specific (nicht enthalten) | Normale SIM-Karte (nicht enthalten) | Normale SIM-Karte (nicht enthalten) | Normale SIM-Karte (nicht enthalten) |
GNSS-Spezifikationen
- Empfänger-Typ
16-Kanal - C/A-Code - Empfindlichkeit
Ortung: -162 dBm (GPS)/-157 dBm (GLONASS)/TBD (BD)
Kaltstart: -148 dBm - Time-To-First-Fix
Kaltstart: <35s
Heißstart: <1s - Genauigkeit
Stellung: <2,5m CEP
Andere Spezifikationen
- Stromversorgung: 5V
- Betriebsspannung: 5V/3,3V (standardmäßig 3,3V)
- Strom im Ruhemodus: 1,2mA(@DRX=2,56s)
- Strom im Energiesparmodus: 9uA
- Betriebstemperatur: -40°C ~ 85°C
- Lagertemperatur: -45°C ~ 90°C
- Abmessungen: 30,2 mm x 65 mm
Lieferumfang
- SIM7000E NB-IoT HAT x1
- GSM-Antenne x1
- Externe GPS-Antenne (B) x1
- USB-Stecker Typ A auf Mikro-Stecker Kabel x1
- RPi-Schrauben-Packung (2 Stck.) x1

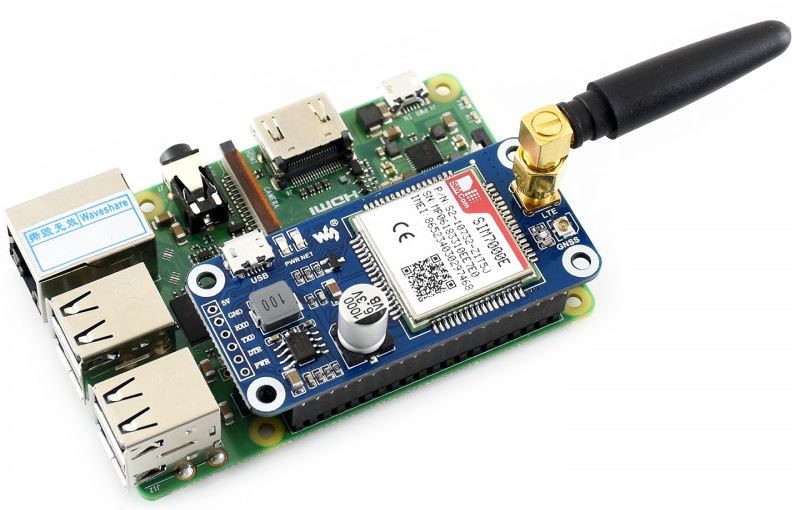

Hinweis: Der Raspberry Pi auf dem Foto ist NICHT enthalten.
