Besonderheiten

Montage mit hoher Dichte

Platzsparendes Design mit minimaler Anschlussbreite hat, aber dennoch eine ausreichende Vakuumfläche für einfache Pick-and-Place-Montage, Minimale Breite: 3,38 mm

Mehrere Optionen für die Stapelhöhe

Zusätzlich zu seinem platzsparenden Design sind mehrere Stapelhöhen zur Verfügung, die die Vielseitigkeit jeder Anwendung. Stapelhöhen: 1,5 mm, 2,0 mm, 2,5 mm, 3,0mm, 3,5mm, und 4,0mm.

Hohe Kontaktzuverlässigkeit

Trotz der kleinen Bauform und des niedrigen Profils bieten die Kontakte starke Kontaktkräfte und eine effektive Stecklänge von Länge von 0,45 mm bei einer Stapelhöhe von 1,5 mm. Dieser Steckverbinder verfügt über ein Verriegelungssystem, das ein versehentliches Lösen verhindert und ein deutliches taktiles
Klick, um sicherzustellen, dass der Steckvorgang abgeschlossen ist.

Ausgezeichneter selbstausrichtender Bereich

Die Verwendung von Führungsrippen ermöglicht bei diesem Steckverbinder eine Selbstausrichtung von 0,33 mm.

Verstärkte Struktur mit stoßdämpfenden Rippen

Beide Seiten des Verbinders wurden mit stoßdämpfenden mit zusätzlichen stoßdämpfenden Rippen verstärkt.

Verhinderung von Lötstopplacken

Vernickelte Barrieren wurden hinzugefügt, um die Kontaktbereiche vor potenzieller Lötstellenbildung zu schützen.

Kontaminationsresistentes Design

Im gesteckten Zustand deckt das Design des Steckers die
Kontakte ab, was dazu beiträgt, dass Staub und andere Verunreinigungen
von den Kontakten fernzuhalten. Die SMT-Leitungen sind sehr nahe am
nah am Steckergehäuse gehalten, was ebenfalls Kurzschlüsse
Kurzschlüsse, die durch Schmutz auf den freiliegenden Kontakten verursacht werden.

RoHS-konform

Umweltfreundlich und ohne Verwendung von RoHS spezifizierten verbotenen Materialien. Alle Materialien und Substanzen, die zur Herstellung dieser Teile entsprechen den RoHS-Standards.

Hochgeschwindigkeitssignal mit Rauschunterdrückung

Der abgeschirmte Typ kann Hochgeschwindigkeitssignale Übertragungen mit Rauschunterdrückung.

Merkmale

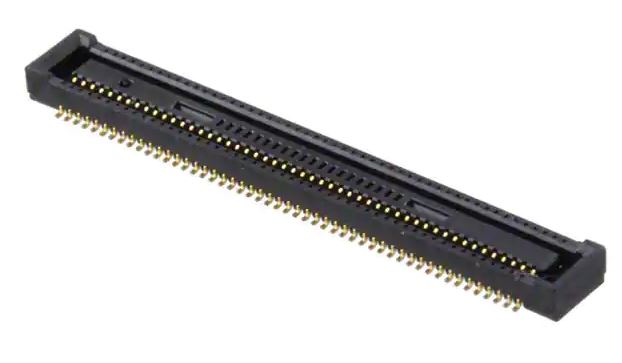

• Serie: DF40
• Status der Komponente: Aktiv
• Steckverbindertyp: Steckbuchse, Mittenstreifenkontakte
• Anzahl der Positionen: 100
• Raster: 0,016" (0,40mm)
• Anzahl der Reihen: 2
• Montagetyp: Oberflächenmontage
• Kontaktoberfläche: Gold
• Kontaktoberflächendicke: 2,00µin (0,051µm)
• Stapelhöhen im gesteckten Zustand: 1,5mm
• Höhe über Platine: 0,057" (1,45mm)
• Datenblatt
• Spezifikationen



Special features



Space-saving design with minimum port width has, yet sufficient vacuum area for easy pick-and-place assembly, Minimum width: 3.38 mm

Multiple stacking height options

In addition to its space-saving design, multiple stacking heights are available to add versatility to any application. Stack heights: 1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, and 4.0mm.

High contact reliability

Despite the small size and low profile, the contacts provide strong contact forces and an effective mating length of length of 0.45mm with a stacking height of 1.5mm. This connector features a locking system that prevents accidental disconnection and provides a distinct tactile
Click to ensure mating is complete.

Excellent self-aligning range

The use of guide ribs allows this connector to have a self-alignment range of 0.33 mm.

Reinforced structure with shock absorbing ribs

Both sides of the connector have been reinforced with shock absorbing with additional shock absorbing ribs.

Solder resist prevention

Nickel-plated barriers have been added to protect contact areas from potential solder stop formation.

Contamination resistant design

When mated, the design of the connector covers the contacts, helping to prevent
contacts, which helps keep dust and other contaminants away from the contacts.
away from the contacts. The SMT leads are kept very close to the
close to the connector housing, which also prevents short-circuits
Short circuits caused by dirt on the exposed contacts.

RoHS compliant

Environmentally friendly and without the use of RoHS specified prohibited materials. All materials and substances used to manufacture these parts meet RoHS standards.

High speed signal with noise suppression

The shielded type can high speed signal transmissions with noise suppression.

Features

- Series: DF40
- Status of the component: Active
- Connector type: Female, center strip contacts
- Number of positions: 100
- pitch: 0.016" (0.40mm)
- Number of rows: 2
- Mounting type: Surface mount
- Contact surface: Gold
- Contact surface thickness: 2.00µin (0.051µm)
- Stack height when mated: 1.5mm
- Height above board: 0.057" (1.45mm)
- Datasheet
- Specifications
