Dies ist ein Teensy 4.1-Board mit zwei Classic CAN- und einem CAN FD-Port, Ethernet-Mag-Buchse und u-blox NEO-M8M GNSS-Modul. Ein SMPS-Modul auf der Platine kann einen externen 7 bis 12 V Eingang mit Verpolungsschutz aufnehmen.
Eigenschaften
- Teensy 4.1 eingebaut
- Zwei klassische CAN- und ein CAN FD-Anschluss
- Ethernet-Magnetzugang
- On-Board-SMPS für externe 7 bis 12 V Versorgung mit Verpolungsschutz
- Qwiic-Anschluss für externe Sensoren
- GNSS-Modul
- u-blox NEO-M8M
- UART kann an Serial2 oder Serial3 angeschlossen werden
- I2C kann an I2C0 oder I2C1 angeschlossen werden
- 1PPS angeschlossen an D35
- USB-C-Anschluss auf dem Board
- Halterung für Knopfzellenbatterien für Back-up. Benötigt CR1225 Zelle
- SMA-Anschluss für externe Antenne
- Rote Strom-LED
- Blaue 1PPS-LED

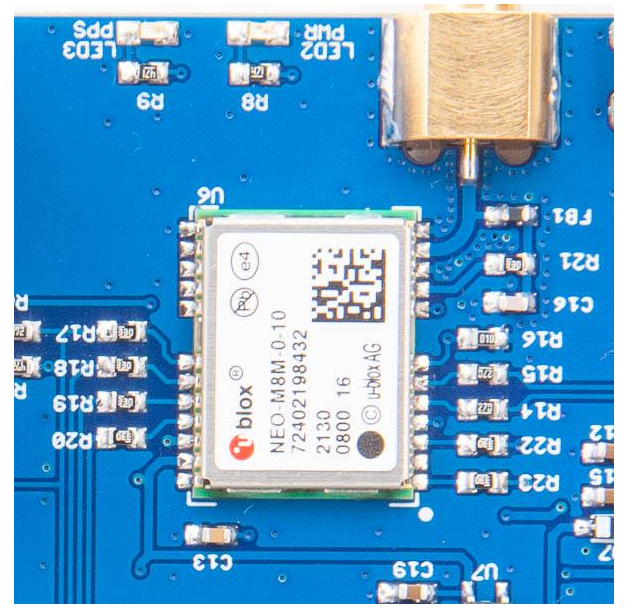

Das GNSS-Modul ist ein u-blox NEO-M8M Modul. Andere GNSS-Module können auf Anfrage eingebaut werden, wie z.B. das NEO-M8T timing GNSS.
Ein USB-C-Anschluss ist an Bord, um eine direkte Verbindung mit einem PC zur Überwachung und Konfiguration zu ermöglichen.
Empfohlene GNSS-Antenne.
Dokumente
Software

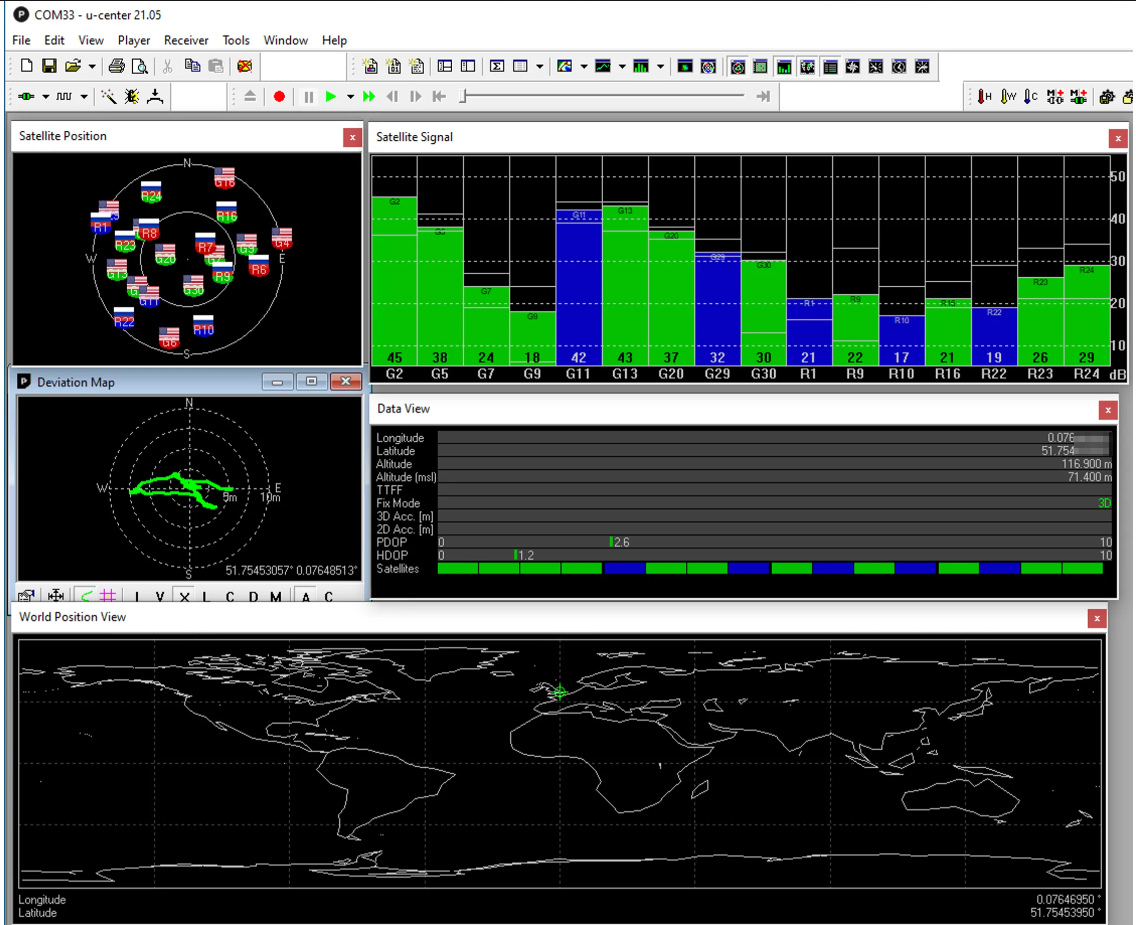

- u-center GNSS Konfigurationssoftware
- Dreifach-CAN-Bus-Demo-Skizze
- Ethernet Webserver Demo-Skizze
- GNSS-Demo auf i2c-Skizze
- GNSS-Demo auf Serial2-Skizze
ENGLISH DESCRIPTION
This is a Teensy 4.1 board with two Classic CAN and one CAN FD port, ethernet mag jack and u-blox NEO-M8M GNSS module. One board SMPS module can accept external 7 to 12v input with reverse polarity protection.
Features
- Teensy 4.1 fitted
- Two Classic CAN and one CAN FD port
- Ethernet magjack
- On board SMPS for external 7 to 12v supply with reverse polarity protection
- Qwiic connector fitted for external sensors
- GNSS module
- u-blox NEO-M8M
- UART can be connected Serial2 or Serial3
- I2C can be connected to I2C0 or I2C1
- 1PPS connected to D35
- USB C connector on board
- Coin cell battery holder for back up. Requires CR1225 cell
- SMA connector for external antenna
- Red power LED
- Blue 1PPS LED
The GNSS module is an u-blox NEO-M8M module. Other GNSS module can be fitted on request such as the NEO-M8T timing GNSS.
An USB-C connector is fitted on board to enable to connect directly to a PC for monitoring and configuration.
Recommended GNSS antenna.
Documents
Software
