Wichtige Parameter
- Treiber-Chip: SSD1331
- Interface: SPI
- Auflösung: 96×64
- Anzeigengröße: 0,95Zoll
- Farben: 65K bunt
- Sichtbarer Winkel: >160°
- Betriebstemperatur (?) -20~70
- Lagertemperatur (?) -30~80
- Betriebsspannung: 3,3V / 5V
- Einsatzbereich: Hardware-Plattformen wie Raspberry Pi/Jetson Nano/Arduino/STM32
| PIN Nummer | Symbol | Beschreibung |
| 1 | VCC | Spannungsversorgung positiv (3,3~5V Spannungseingang) |
| 2 | GND | Masse |
| 3 | NC | ÖFFNER |
| 4 | DIN | Dateneingang |
| 5 | CLK | Taktsignaleingang |
| 6 | CS | Chipauswahl, low aktiv |
| 7 | D/C | Befehlssignal, Low-Pegel für Befehl, High-Pegel für Daten |
| 8 | RES | Rücksetzsignal, low aktiv |
Bestellinformationen

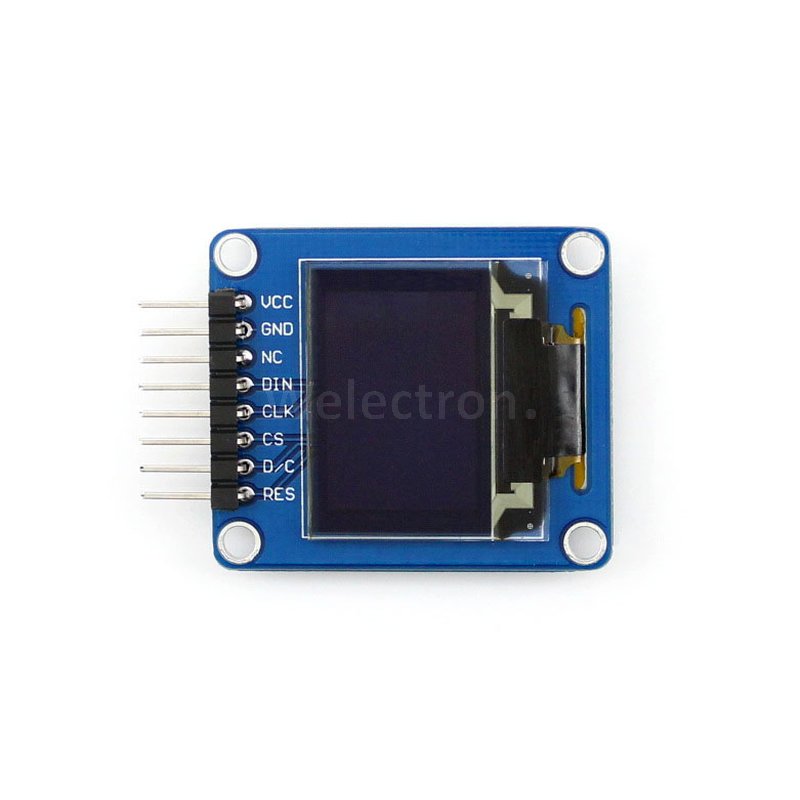

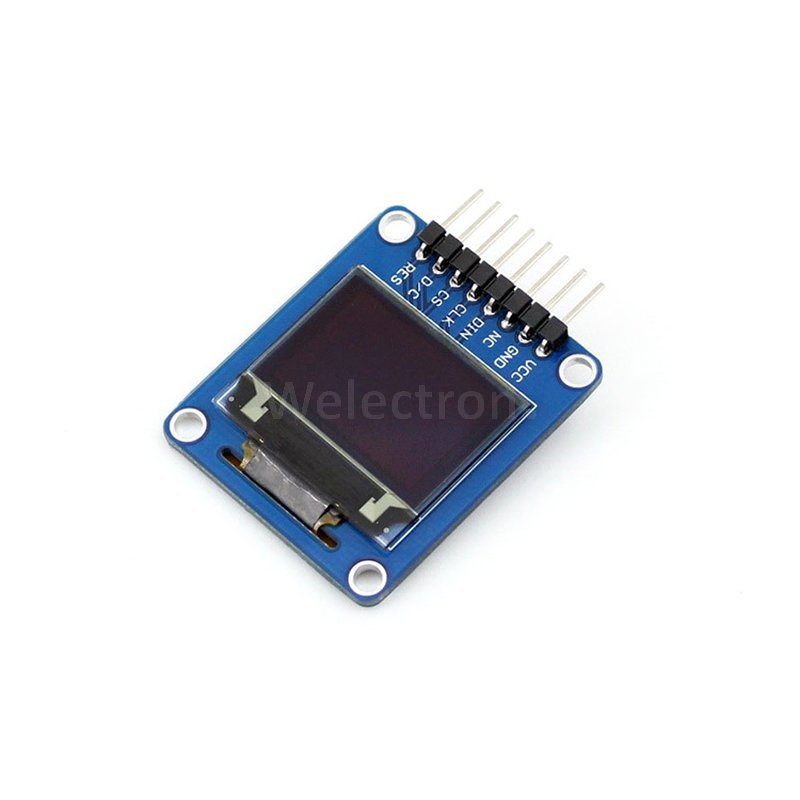

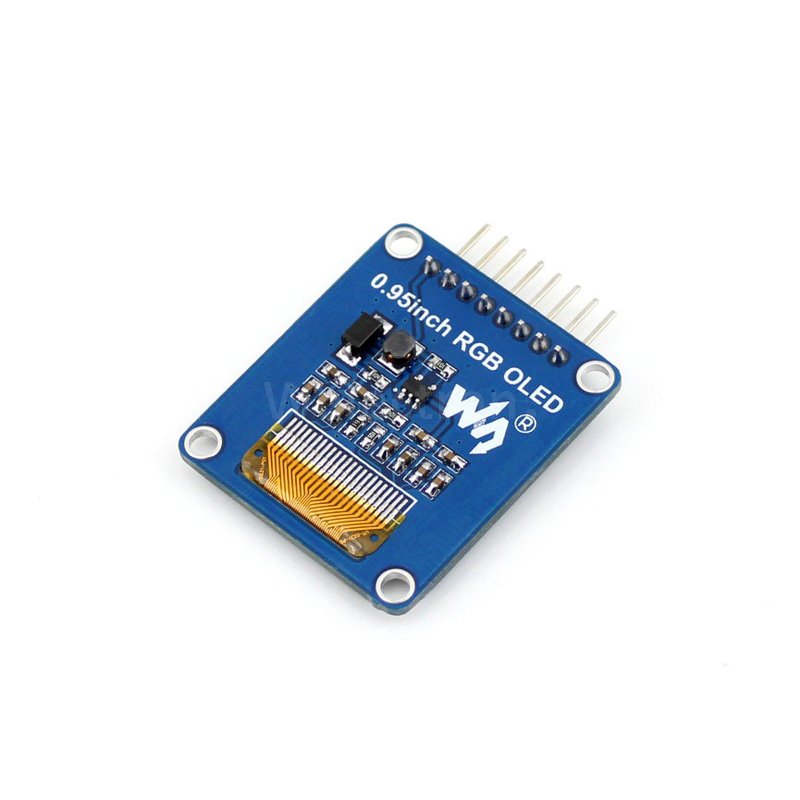

- Das 0,95-Zoll-RGB-OLED bietet 2 Optionen für die Onboard-Pinleiste:
- 0,95-Zoll-RGB-OLED (A): gebogene/horizontale Stiftleiste
- 0,95-Zoll-RGB-OLED (B): gerade/vertikale Stiftleiste
Entwicklungsressourcen
English Description
Key Parameters
- Driver Chip: SSD1331
- Interface: SPI
- Resolution: 96×64
- Display Size: 0.95 inch
- Colors: 65K colors
- Viewing Angle: >160°
- Operating Temperature: -20~70°C
- Storage Temperature: -30~80°C
- Operating Voltage: 3.3V / 5V
- Application Range: Hardware platforms like Raspberry Pi/Jetson Nano/Arduino/STM32
| PIN Number | Symbol | Description |
|---|---|---|
| 1 | VCC | Positive power supply (3.3~5V voltage input) |
| 2 | GND | Ground |
| 3 | NC | Not Connected |
| 4 | DIN | Data Input |
| 5 | CLK | Clock Signal Input |
| 6 | CS | Chip Select, active low |
| 7 | D/C | Command Signal, low level for command, high level for data |
| 8 | RES | Reset Signal, active low |
Order Information
The 0.95-inch RGB OLED offers 2 options for the onboard pin header:
- 0.95-inch RGB OLED (A): curved/horizontal pin header
- 0.95-inch RGB OLED (B): straight/vertical pin header
Development Resources
