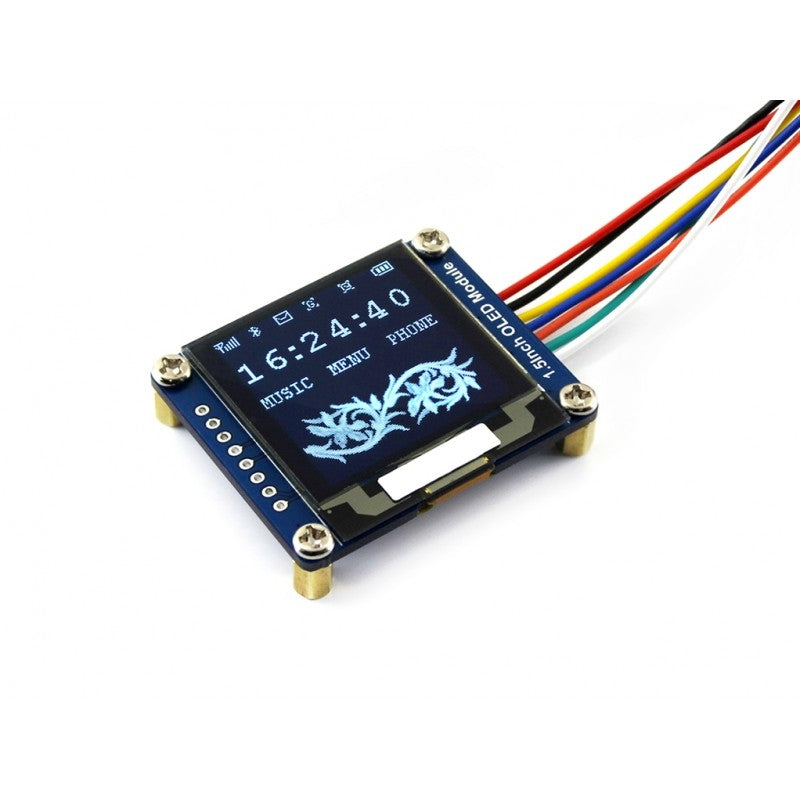

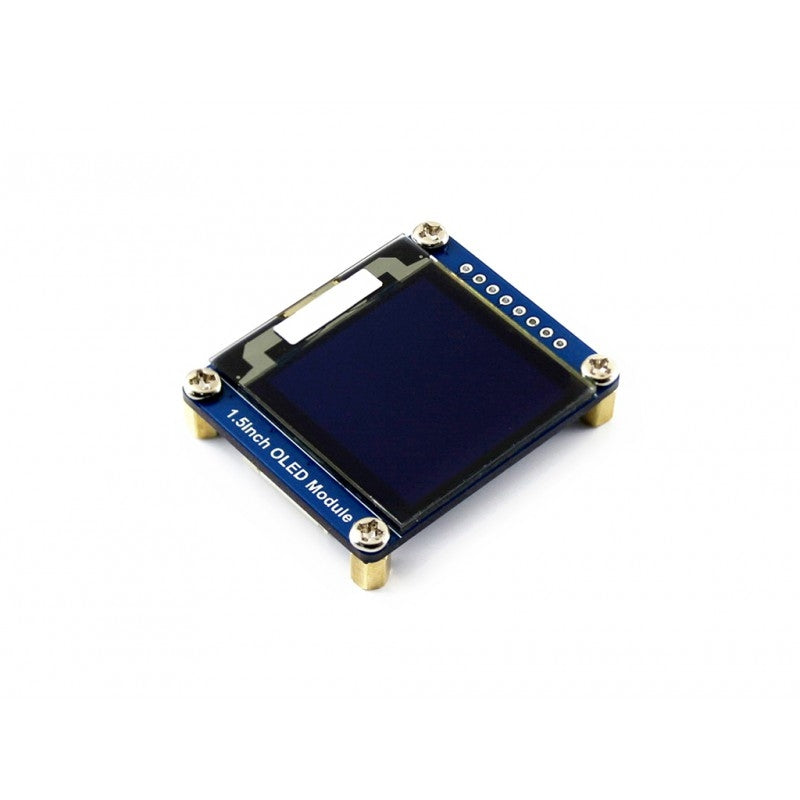

Dies ist ein allgemeines OLED-Display-Modul, 1,5 Zoll Diagonale, 128x128 Pixel, 16-Bit-Graustufe, mit eingebettetem Controller, der über SPI oder I2C-Schnittstelle kommuniziert.
Eigenschaften
- 128x128 hohe Auflösung
- 16-bit Graustufe, besserer Anzeigeeffekt
- Unterstützt SPI- oder I2C-Schnittstelle, konfiguriert über Onboard-Widerstand
- Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Arduino/STM32)
Spezifikationen
- Treiber-Chip: SSD1327
- Schnittstelle: SPI / I2C
- Auflösung: 128×128
- Displaygröße: 1,5Zoll
- Farben: Weiß
- Sichtbarer Winkel: >160°

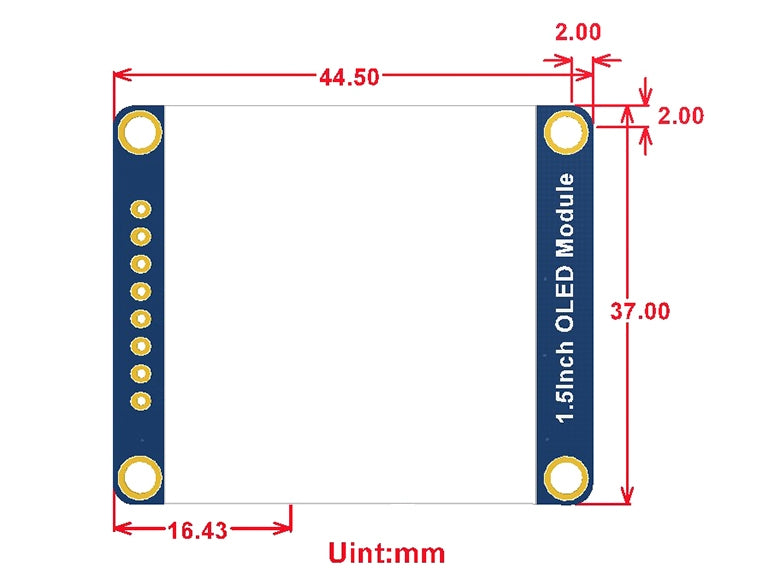

- Abmessung: 44,50mm*37mm
- Betriebsspannung: 3,3V / 5V
Interface
| SYMBOL | DESCRIPTION |
|---|---|
| VCC | Spannungsversorgung positiv (3,3~5V Spannungseingang) |
| GND | Masse |
| DIN | Dateneingang |
| CLK | Taktdateneingang |
| CS | Chipauswahl, low aktiv |
| D/C | Daten-/Befehlsauswahl (high für Daten, low für Befehl) |
| RES | Reset-Signal, low aktiv |

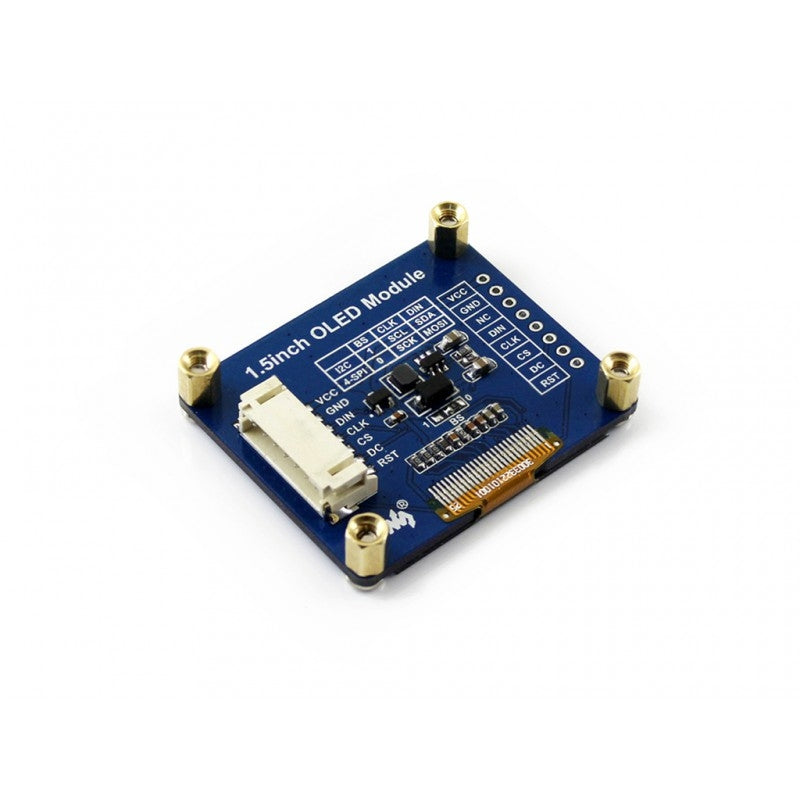

Hardware Config
| Mode/Interface | BS0 | CS | DC | DIN | CLK |
|---|---|---|---|---|---|
| 4-wire SPI | 0 | Chip-Auswahl | Daten/Befehl | MOSI | SCK |
| I2C | 1 | NC | I2C-Adressauswahl | SDA | SCL |
