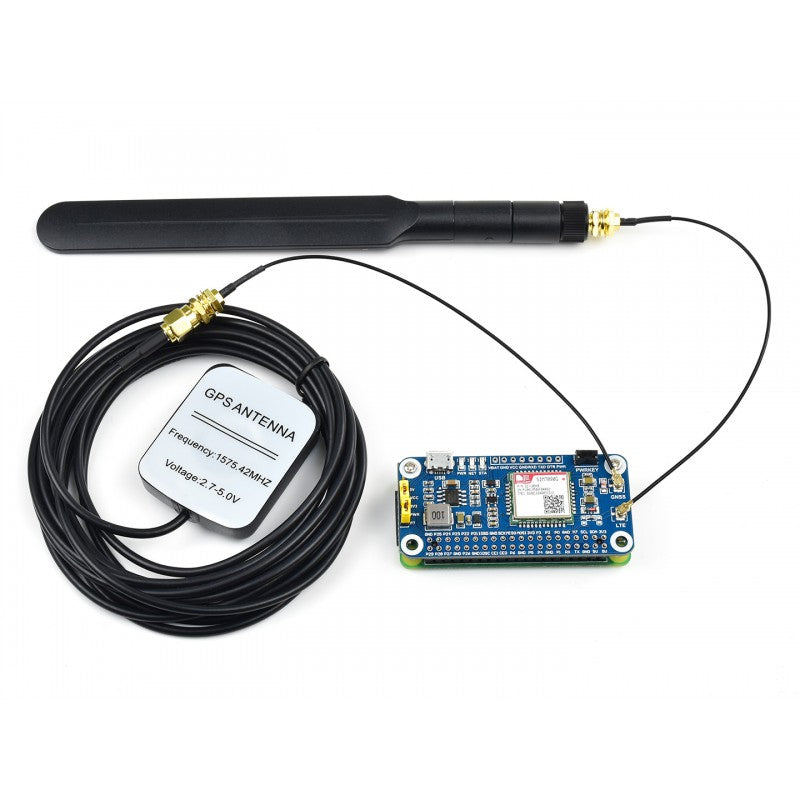

Waveshare 17693 - SIM7080G Cat-M/NB-IoT HAT (EN)

SKU: wav.17693
EAN / Barcode:
Lieferfrist: Aktuell nicht auf Lager, wird für Sie nachbestellt.

Preis:
Angebotspreis50,99 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Ausverkauft

Beschreibung

Dies ist ein Telekommunikations-HAT, der mehrere Kommunikationsfunktionen bietet: NB-IoT (NarrowBand-Internet der Dinge), Cat-M (auch eMTC, verbesserte Maschinenkommunikation) und GNSS (Global Navigation Satellite System).

Mit der Entwicklung der Telekommunikationstechnologie LTE verblassen die 2G/3G-Netzwerke, und die zukünftige Welt wird von IoT-Technologien beherrscht, die aus Niedrigbandbreiten-NB-IoT/Cat-M und Hochbandbreiten-4G/5G-Standards bestehen.

Dieser HAT unterstützt globale Bänder von NB-IoT und Cat-M sowie die Positionsbestimmung. Aufgrund seiner Vorteile wie kompakte Größe, geringe Verzögerung und breite Abdeckung ist er die ideale Wahl für IoT-Anwendungen wie intelligente Instrumente, Asset-Tracking, Fernüberwachung, E-Health und mehr.

Merkmale

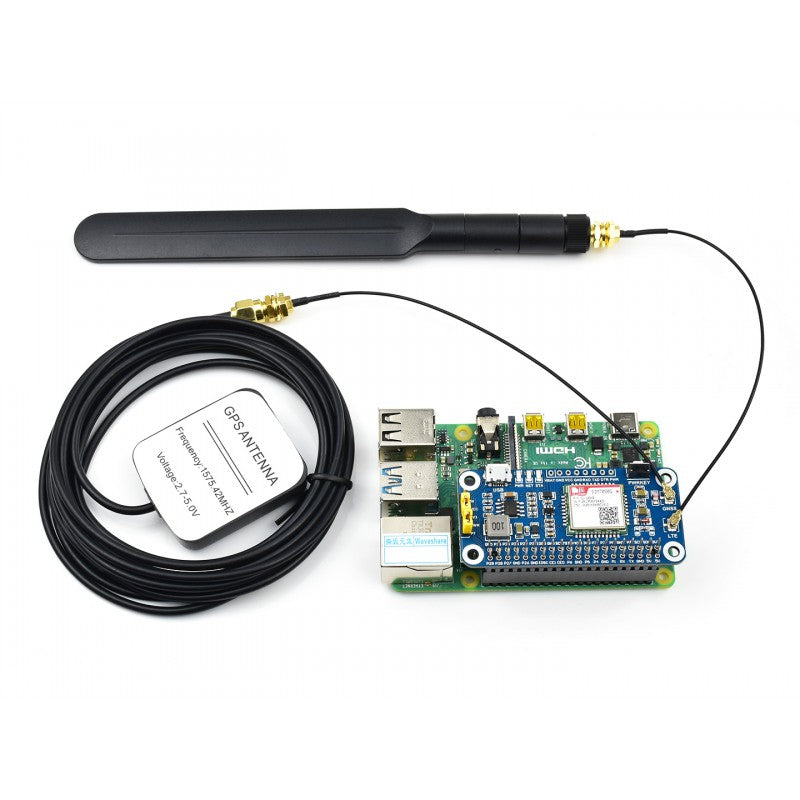

  • Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serie Boards
  • Unterstützt Kommunikationsprotokolle wie TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
  • Unterstützt GNSS-Positionierung (GPS, GLONASS, BeiDou und Galileo)
  • Onboard-USB-Schnittstelle zur Testung von AT-Befehlen, Abrufen von GPS-Positionierungsdaten usw.
  • Breakout UART-Steuerpins zum Anschluss an Host-Boards wie Arduino/STM32
  • Onboard-Spannungswandler, standardmäßig 3,3V, kann über Jumper auf 5V umgeschaltet werden
  • SIM-Karten-Slot, unterstützt NUR 1,8V SIM-Karten (3V SIM-Karten nicht verfügbar)
  • 3x LED-Anzeigen, einfach zur Überwachung des Arbeitsstatus
  • Baudrate: 300~3686400 bps
  • Häufige Baudrate-Autoverhandlung: 9600/19200/38400/57600/115200 bps
  • Mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

Kommunikationsspezifikationen

NB-IoT Cat-M (eMTC)
Band NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Sendeleistung Klasse 5 (0.125W@LTE)
Datenrate Uplink=150kbps Downlink=136kbps Uplink=1119kbps Downlink=589kbps
Unterstützte SIM-Karte NB-IoT / Cat-M Karte (NUR 1,8V SIM-Karte)
Anwendbare Region Global

GNSS-Spezifikationen

  • Empfängertyp: 16-Kanal
  • C/A-Code
  • Bänder:
    • GNSS L1: 1575.42±1.023MHz
    • GLONASS: 1597.5~1605.8 MHz
    • BeiDou: 1559.05~1563.14 MHz
    • Galileo L1: 1575.42±1.023MHz
  • Aktualisierungsfrequenz: 1 Hz (Standard)
  • Datenformat: NMEA-0183
  • Antenne: aktive Antenne

Weitere Spezifikationen

  • Versorgungsspannung: 5V
  • Logikpegel: 5V / 3,3V (konfiguriert über Jumper)
  • Gesamtstrom (Leerlaufmodus): 39mA
  • Modulstrom (VBAT=3.8V):
    • Leerlaufmodus: 10mA
    • Schlafmodus: 1.2mA
    • PSM-Modus: 3.2uA
    • eDRX-Modus: 0.59mA (eDRX=81.92s)
  • Betriebstemperatur: -40°C ~ 85°C
  • Lagertemperatur: -45°C ~ 90°C
  • Abmessungen: 30,2mm x 65mm





English Description

This is a telecommunication HAT which features multi-communication functionalities: NB-IoT (NarrowBand-Internet of Things), Cat-M (also known as eMTC, enhanced Machine Type Communication), and GNSS (Global Navigation Satellite System).

With the advancement of LTE telecommunications technology, 2G/3G networks are fading, and the future will be dominated by IoT technologies consisting of low-bandwidth NB-IoT/Cat-M and high-bandwidth 4G/5G standards.

This HAT supports global bands for NB-IoT and Cat-M, as well as positioning functionality. Due to its advantages, such as compact size, low latency, and wide coverage, it is an ideal choice for IoT applications like intelligent instruments, asset tracking, remote monitoring, e-health, and more.

Features

  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
  • Supports communication protocols such as TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
  • Supports GNSS positioning (GPS, GLONASS, BeiDou, and Galileo)
  • Onboard USB interface for testing AT commands, retrieving GPS positioning data, etc.
  • Breakout UART control pins to connect with host boards like Arduino/STM32
  • Onboard voltage translator, 3.3V by default, switchable to 5V via onboard jumper
  • SIM card slot, supports ONLY 1.8V SIM cards (3V SIM cards not available)
  • 3x LED indicators for easy monitoring of working status
  • Baud rate: 300~3686400 bps
  • Common baud rate auto-negotiation: 9600/19200/38400/57600/115200 bps
  • Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32)

Communications Specifications

NB-IoT Cat-M (eMTC)
Band NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Emitting Power Class 5 (0.125W@LTE)
Data Rate Uplink=150kbps Downlink=136kbps Uplink=1119kbps Downlink=589kbps
Supported SIM Card NB-IoT / Cat-M card (1.8V SIM card ONLY)
Applicable Region Global

GNSS Specifications

  • Receiver Type: 16-channel
  • C/A Code
  • Bands:
    • GNSS L1: 1575.42±1.023MHz
    • GLONASS: 1597.5~1605.8 MHz
    • BeiDou: 1559.05~1563.14 MHz
    • Galileo L1: 1575.42±1.023MHz
  • Update Frequency: 1 Hz (default)
  • Data Format: NMEA-0183
  • Antenna: Active antenna

Other Specifications

  • Power Supply Voltage: 5V
  • Logic Level: 5V / 3.3V (configured via jumper)
  • Overall Current (idle mode): 39mA
  • Module Sole Current (VBAT=3.8V):
    • Idle Mode: 10mA
    • Sleep Mode: 1.2mA
    • PSM Mode: 3.2uA
    • eDRX Mode: 0.59mA (eDRX=81.92s)
  • Operating Temperature: -40°C ~ 85°C
  • Storage Temperature: -45°C ~ 90°C
  • Dimension: 30.2mm x 65mm
