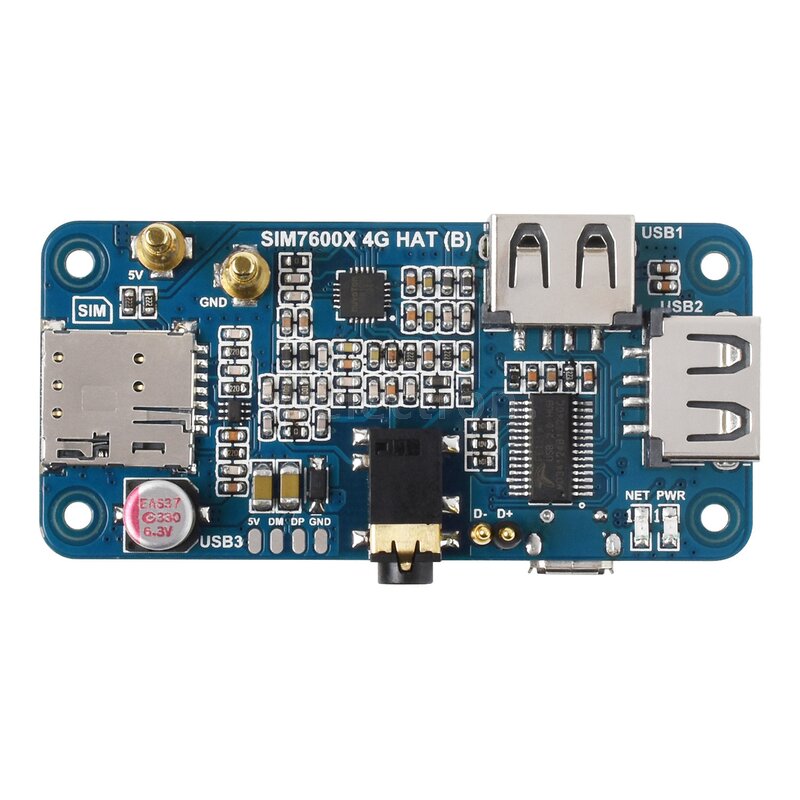

Funktionen auf einen Blick

• Verbindung über Pogo-Pin oder MicroUSB-Anschluss
• Spezieller Pogo-Pin für Raspberry Pi Zero/Zero W
• MicroUSB-Anschluss für andere Raspberry Pi-Boards oder PC
• Integriertes SIM7600G-H Globalband 4G-Modul, kompatibel mit 2G/3G/4G-Netzwerk mit weltweiter Unterstützung
• USB-HUB-Anschluss für andere Raspberry Pi-Boards oder PC, bietet USB-Erweiterung und 4G-Netzwerkzugang
• Unterstützt DFÜ-Verbindung, Telefonanrufe, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
• Unterstützt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS-Basisstationspositionierung
• SIM-Kartensteckplatz, unterstützt 1.8V/3V SIM-Karte
• Onboard-Audioanschluss und Audiodecoder für Telefonanrufe
• 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
• Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER-Befehlssatz)
• Unterstützt SIM-Anwendungs-Toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT
• Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)

Technische Daten
Frequenzband

• LTE Cat-4: LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
  • LTE-TDD: B34/B38/B39/B40/B41
• 3G: UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
• 2G: GSM/GPRS/EDGE: 850/900/1800/1900 MHz

GNSS

• Satellitensysteme: GPS/Beidou/GLONASS/GALILEO/QZSS
• Empfängertyp: 16-Kanal
• C/A-Code
• Empfindlichkeit: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)
• Kaltstarts: -148 dBm
• Time-To-First-Fix (Freiluft):
  • Kaltstarts: <35s
  • Warmstarts: <1s

SMS und Audio

• SMS: Unterstützte Typen: MT, MO, CB, Text, PDU
• Audiofunktionen:
  • Unterstützt Echo-Unterdrückung
  • Unterstützt Geräuschreduzierung

Sonstiges

• Stromversorgung: 5V
• Betriebstemperatur: -30°C ~ 80°C
• Lagertemperatur: -45°C ~ 90°C
• Abmessungen: 65.00 × 32.00mm
• Geeignet für Raspberry Pi / PC

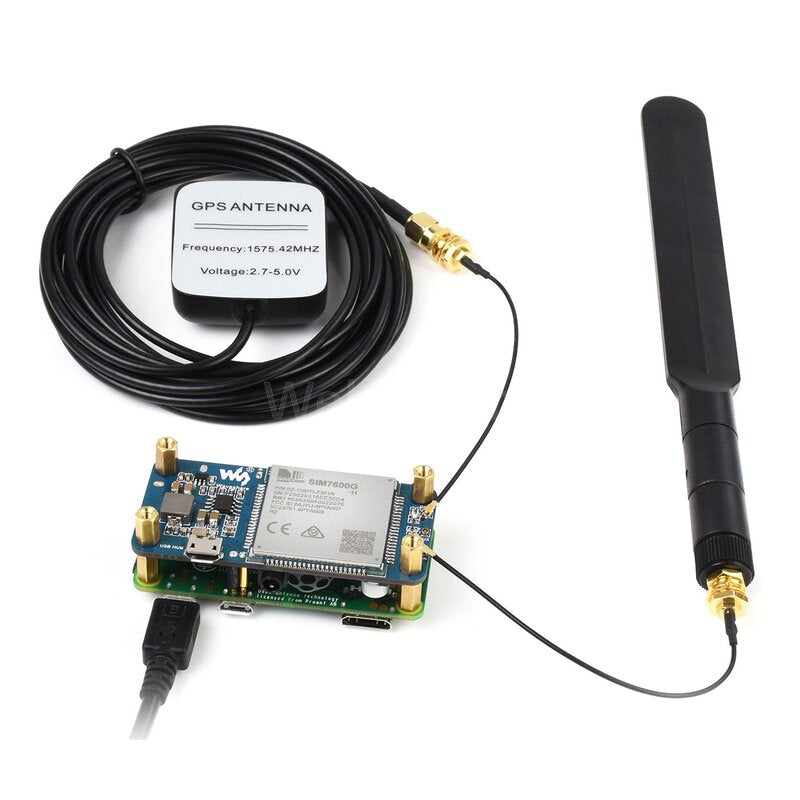

• Spezieller Pogo-Pin zur Verbindung mit Raspberry Pi Zero/Zero W ohne zusätzliches USB-Kabel
• Universeller MicroUSB-Anschluss für andere Raspberry Pi-Boards oder PC

English Description

Features at a Glance

• Connected via pogo pin or MicroUSB connector
• Dedicated pogo pin for Raspberry Pi Zero/Zero W
• MicroUSB connector for other Raspberry Pi boards or PC
• Incorporates SIM7600G-H global band 4G module, compatible with 2G/3G/4G networks with global support
• USB HUB connector for other Raspberry Pi boards or PC, providing USB extension and 4G network access
• Supports dial-up, telephone calls, SMS, TCP, UDP, DTMF, HTTP, FTP, etc.
• Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS base station positioning
• SIM card slot, supports 1.8V/3V SIM card
• Onboard audio jack and audio decoder for making telephone calls
• 2x LED indicators, easy to monitor the operating status
• Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
• Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
• Comes with development resources and manual (examples for Raspberry Pi)

Specifications
Frequency Band

• LTE Cat-4: LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
  • LTE-TDD: B34/B38/B39/B40/B41
• 3G: UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
• 2G: GSM/GPRS/EDGE: 850/900/1800/1900 MHz

GNSS

• Satellite Systems: GPS/Beidou/GLONASS/GALILEO/QZSS
• Receiver Type: 16-channel
• C/A Code
• Sensitivity: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)
• Cold starts: -148 dBm
• Time-To-First-Fix (open air):
  • Cold starts: <35s
  • Hot starts: <1s

SMS and Audio

• SMS: Supported types: MT, MO, CB, Text, PDU
• Audio Feature:
  • Supports echo cancellation
  • Supports noise reduction

Other

• Power Supply: 5V
• Operating Temperature: -30°C ~ 80°C
• Storage Temperature: -45°C ~ 90°C
• Dimensions: 65.00 × 32.00mm
• Suitable for Raspberry Pi / PC
• Dedicated pogo pin for connecting with Raspberry Pi Zero/Zero W without extra USB cable
• General-purpose MicroUSB connector for other Raspberry Pi boards or PC
