Beschreibung
Übersicht

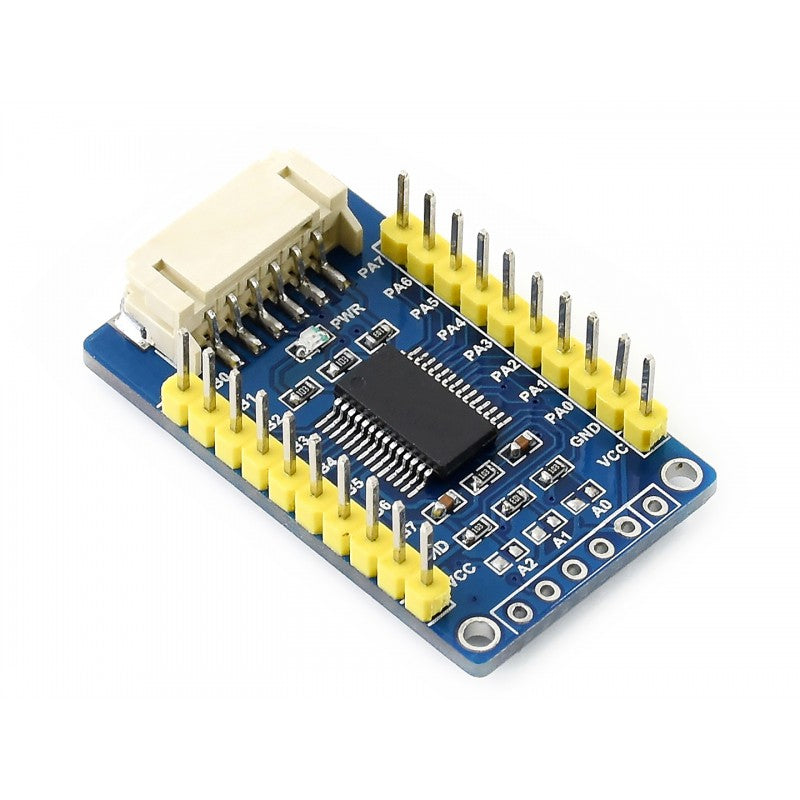

Das MCP23017 IO-Erweiterungsboard erweitert 2 Signalpins auf 16 I/O-Pins basierend auf dem I2C-Bus. Bis zu 8 MCP23017 IO-Erweiterungsboards können gleichzeitig verwendet werden und bieten bis zu 128 I/O-Pins. Es ist sowohl mit 3,3V- als auch 5V-Pegeln kompatibel.
Merkmale
- I2C-gesteuert, erweitert 2 Signalpins auf 16 I/O-Pins
- I2C-Adresse konfigurierbar durch Kürzen der A0/A1/A2-Jumper

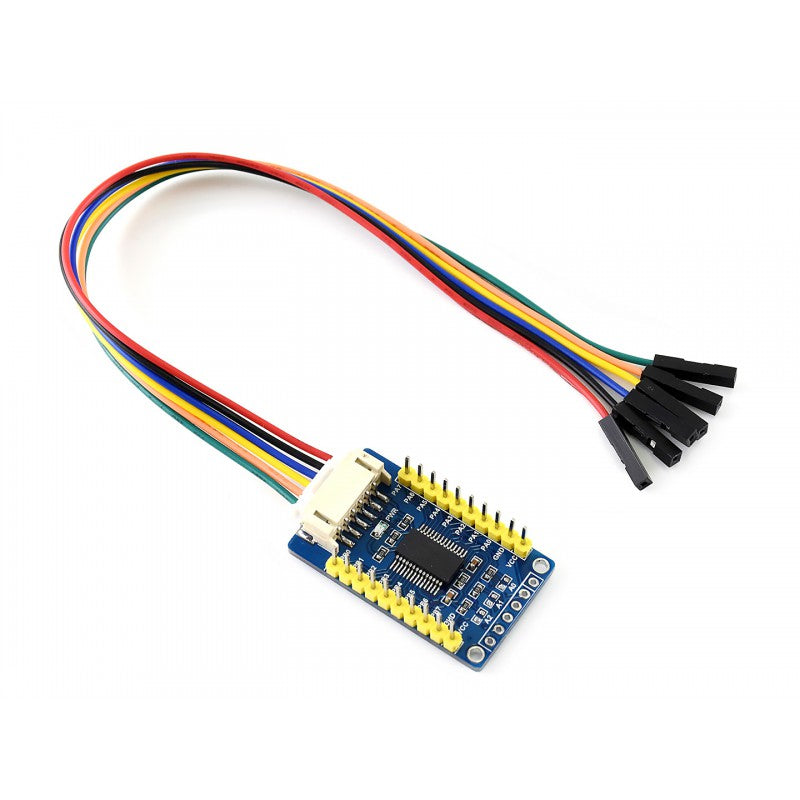

- Bietet zwei Anschlussoptionen: PH2.0-Klemmen und/oder Lötpads, ermöglicht das Stapeln mehrerer I2C-Module
- Onboard-Spannungswandler, kompatibel mit 3,3V/5V-Pegeln
- Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / micro / Arduino / STM32)
Spezifikationen
- Betriebsspannung: 5V/3,3V
- Schnittstelle: I2C
- Interrupt-Pins: INTA, INTB
- Erweiterungs-I/Os: 16
- Abmessungen: 38 mm × 23 mm
- Montagedurchmesser: 2,0 mm
Schnittstellendefinition
- PIN: I2C
- VCC: Stromversorgung, 3,3V/5V
- GND: Masse
- SDA: I2C-Datenleitung
- SCL: I2C-Taktleitung
- INTA: PA-Gruppen-Interrupt-Ausgang
- INTB: PB-Gruppen-Interrupt-Ausgang
English Description
Overview
The MCP23017 IO Expansion Board expands 2 signal pins to 16 I/O pins based on the I2C bus. Up to 8 MCP23017 IO Expansion Boards can be used simultaneously, providing up to 128 I/O pins. It is compatible with both 3.3V and 5V levels.
Features
- I2C controlled, expands 2 signal pins to 16 I/O pins
- I2C address configurable by shorting the A0/A1/A2 jumpers
- Provides two connector options: PH2.0 terminal and/or solder pads, allowing multiple I2C modules to be stacked
- Onboard voltage translator, compatible with 3.3V/5V levels
- Comes with development resources and manual (examples for Raspberry Pi / micro / Arduino / STM32)
Specifications
- Operating Voltage: 5V/3.3V
- Interface: I2C
- Interrupt Pins: INTA, INTB
- Expansion I/Os: 16
- Dimensions: 38mm × 23mm
- Mounting Hole Size: 2.0mm
Interface Definition
- PIN: I2C
- VCC: Power Supply, 3.3V/5V
- GND: Ground
- SDA: I2C Data Line
- SCL: I2C Clock Line
- INTA: PA Group Interrupt Output
- INTB: PB Group Interrupt Output
