Beschreibung

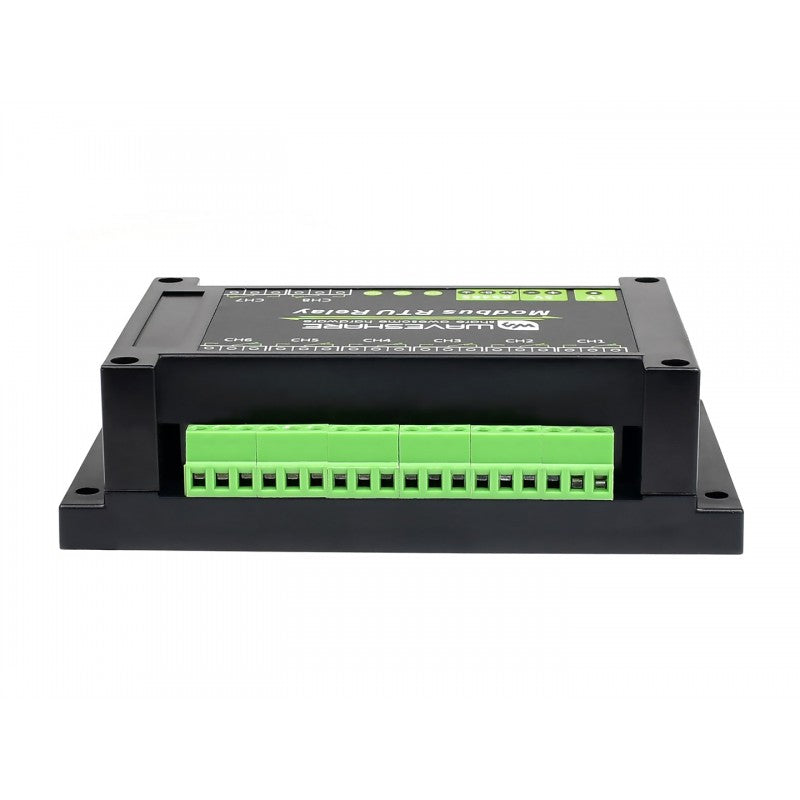

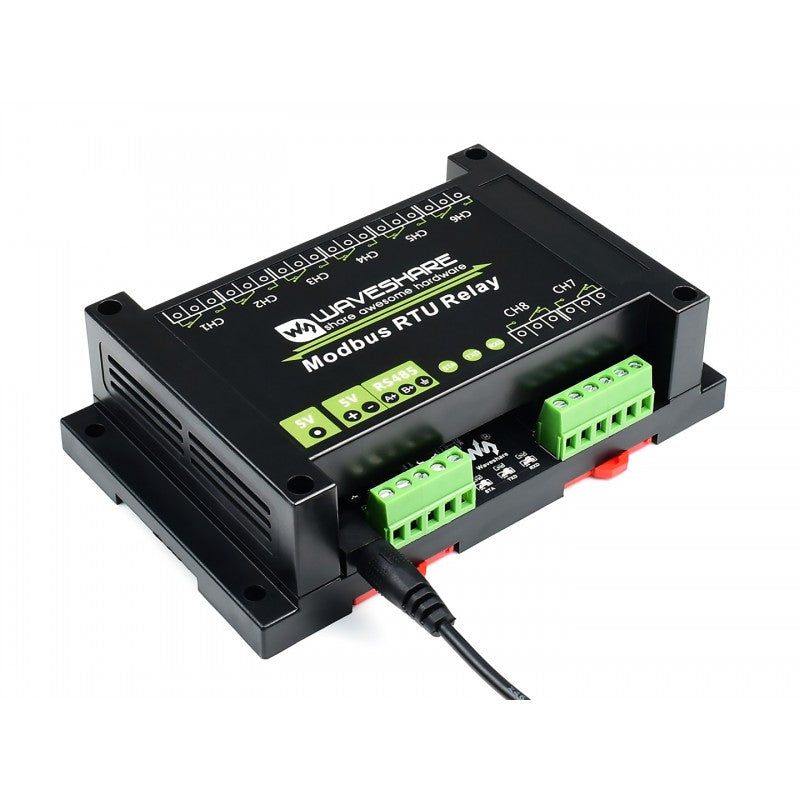

Merkmale auf einen Blick Dies ist ein industrielles 8-Kanal-Relaismodul, das über den RS485-Bus gesteuert wird und das Modbus RTU-Protokoll verwendet. Es verfügt über integrierte Schutzschaltungen wie Leistungsisolierung, magnetische Isolation und TVS-Diode. Außerdem ist es in einem ABS-Gehäuse untergebracht. Das Modbus RTU-Relais ist sehr benutzerfreundlich. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.
- Konfigurierbare Geräteadresse (1~255), mehrere Geräte können am RS485-Bus kaskadiert werden
- Verfügt über eine Flash-on, Flash-off-Funktion; durch Übergeben von Argumenten an den Befehl kann das Relais für eine bestimmte Zeit eingeschaltet und dann automatisch wieder geschlossen werden
- Onboard-Universalleistungsisolierung, bietet stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für das isolierte Terminal
- Onboard-Universalmagnetisolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, niedriger Stromverbrauch
- Onboard-rücksetzbare Sicherung und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transienten Spannungsspitzen im Schaltkreis, bietet Überstrom-/Überspannungsschutz, blitzsicher & elektrostatischer Schutz
- Onboard-Optokoppler-Isolierung, schützt das Relais vor Störungen durch Hochspannungs-Schaltungen
- Verpolungsschutz-Schaltung, verhindert eine versehentliche Beschädigung des Schaltkreises durch falsche Anschlussverbindungen
- Hochwertiges Relais, Kontaktbewertung: ≤10A 250VAC/30VDC
- Schienenmontiertes ABS-Kunststoffgehäuse, einfach zu installieren, sicher in der Anwendung
- 3 LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus
Spezifikationen
- Kommunikationsschnittstelle: RS485
- Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Standardkommunikationsformat: 9600, N, 8, 1
- Relaiskanäle: 8
- Kontaktform: 1NO 1NC
- Kontaktbewertung: ≤10A 250VAC/30VDC
- Kommunikationsprotokoll: Standard Modbus RTU-Protokoll
- RS485-Adresse: 1~255
-

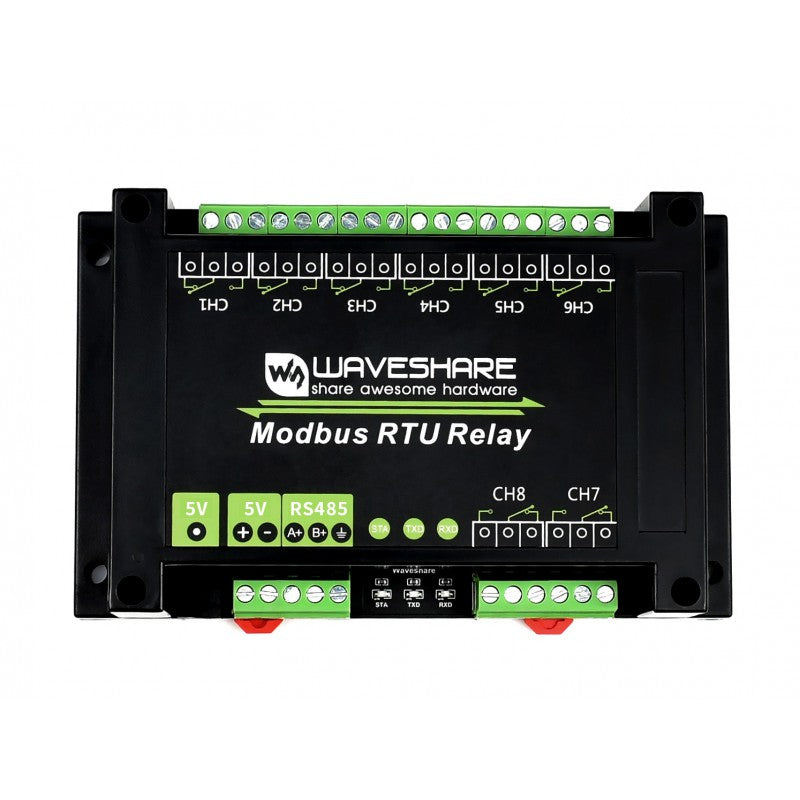

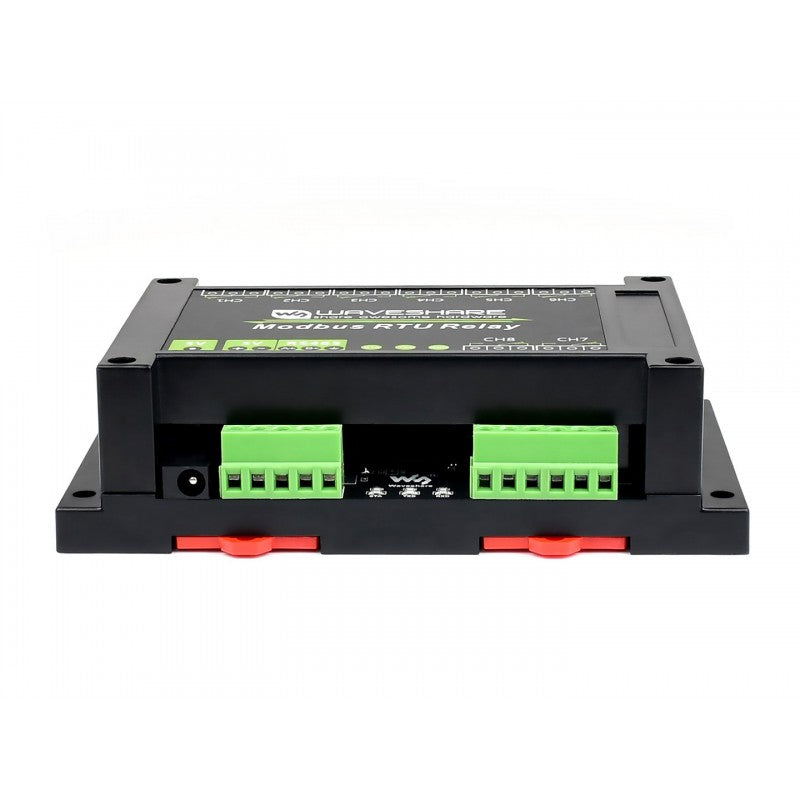

LED-Anzeigen:
- STA: MCU-Anzeige, blinkt, wenn die MCU normal arbeitet
- TXD: TX-Anzeige, leuchtet auf, wenn Daten gesendet werden
- RXD: RX-Anzeige, leuchtet auf, wenn Daten empfangen werden
English Description
Features At A Glance This is an industrial 8-channel relay module controlled via RS485 bus, utilizing the Modbus RTU protocol. It features embedded protection circuits such as power isolation, magnetic isolation, and TVS diode, among others. It also comes with an ABS enclosure. The Modbus RTU Relay is very easy to use. Due to its fast communication, stability, reliability, and safety, it is an ideal choice for industrial control equipment and/or applications with high communication requirements.
- Configurable device address (1~255), multiple devices can be cascaded on the RS485 bus
- Features flash-on, flash-off function; by passing arguments to the command, it is possible to turn on the relay for a while and then automatically close it
- Onboard unibody power supply isolation, provides stable isolated voltage, needs no extra power supply for the isolated terminal
- Onboard unibody magnetic isolation, allows signal isolation, high reliability, strong anti-interference, low power consumption
- Onboard resettable fuse and TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, provides over-current/over-voltage protection, lightningproof & anti-electrostatic protection
- Onboard optocoupler isolation, prevents the relay from being interfered with by high-voltage circuits
- Reverse-proof circuit, prevents damage to the circuit from accidental incorrect connections
- High-quality relay, contact rating: ≤10A 250VAC/30VDC
- Rail-mounted ABS plastic enclosure, easy to install, safe to use
- 3 LEDs for indicating MCU status and signal transceiving status
Specifications
- Communication Interface: RS485
- Baud Rate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Default Communication Format: 9600, N, 8, 1
- Relay Channels: 8
- Contact Form: 1NO 1NC
- Contact Rating: ≤10A 250VAC/30VDC
- Communication Protocol: Standard Modbus RTU protocol
- RS485 Address: 1~255
-
LED Indicators:
- STA: MCU indicator, keeps flashing when the MCU is working normally
- TXD: TX indicator, lights up when sending data
- RXD: RX indicator, lights up when receiving data
