Weather HAT (HAT only)

Ein meteorologisch orientierter Raspberry Pi HAT, mit dem das Anschließen von Tiefensensoren ein Kinderspiel ist (oder eine Sturmböe oder ein Sturm).

Weather HAT ist eine praktische All-in-One-Lösung für den Anschluss von Klima- und Umweltsensoren an einen Raspberry Pi. Er hat ein helles 1,54" LCD-Bildschirm und vier Tasten für Eingänge. Die eingebauten Sensoren können messen Temperatur, Feuchtigkeit, Druck und Licht . Mit den robusten RJ11-Steckern (kennen Sie die noch?) können Sie problemlos Wind- und Regensensoren. Es funktioniert mit jedem Raspberry Pi mit einer 40-poligen Stiftleiste (das sind die meisten, außer den ganz alten).

Sie können das Gerät draußen in einem geeigneten wetterfesten Gehäuse (z. B. einem Stevenson-Bildschirm , a wasserdichte Abzweigdose oder sogar einen Tupperware-Behälter) und stellen Sie eine drahtlose Verbindung her - und protokollieren Sie die Daten lokal oder leiten Sie sie in Wetter-Untergrund einen MQTT-Broker oder einen Cloud-Dienst wie Adafruit IO . Alternativ können Sie Ihren Wetter-Pi im Haus unterbringen und die Kabel zu den Deep-L-Sensoren im Freien verlegen - und dabei den schönen Bildschirm zur Anzeige der Messwerte nutzen.

Bitte beachten: die Wind- und Regensensoren sind separat erhältlich . Alternativ können Sie auch eine Wetterhut + Wettersensorik-Kit und genießen Sie einen lukrativen Rabatt!

Eigenschaften

• 1,54" IPS-LCD-Bildschirm (240 x 240)
• Vier vom Benutzer steuerbare Schalter
• BME280 Temperatur-, Druck- und Feuchtigkeitssensor ( datenblatt )
• LTR-559 Licht- und Näherungssensor ( datenblatt )
• Nuvoton MS51 Mikrocontroller mit integriertem 12-Bit-ADC
• RJ11-Stecker für den Anschluss von Wind- und Regensensoren ( separat erhältlich )
• Karte im HAT-Format

• Vollständig montiert
• Kompatibel mit allen Raspberry Pi-Modellen mit 40-Pin-Anschluss
• Python-Bibliothek
• Schematische Darstellung

Wetter HAT Beinhaltet

• Wetterhut
• 2 x 10mm Abstandshalter

Raspberry Pi und Zubehör sind separat erhältlich, schauen Sie sich die Registerkarte Extras für einige Optionen an!

Software

Wir haben eine Reihe von Python-Bibliothek um Ihnen einen einfachen Zugang zu allen Funktionen von Weather HAT zu ermöglichen, zusammen mit einfachen Beispielen, die Ihnen helfen, das Auslesen der Sensoren und die Verwendung aller Einzelteile zu erlernen. Außerdem gibt es ein Beispiel für eine Wetterstation, das Ihnen zeigt, wie Sie alle Funktionen in einer Anwendung kombinieren können.

Unser Erste Schritte-Tutorial enthält einen ausführlichen Überblick über die Funktionalität von Weather HAT sowie eine anfängerfreundliche Anleitung zur Installation der Python-Bibliothek und zur Ausführung der Beispiele.

Anmerkungen

• Möchten Sie weitere I2C-Sensor-Breakouts hinzufügen? Kein Problem, wir haben einen I2C-Header auf der Unterseite des HATs hinzugefügt, an den Sie Jumper-Drähte anschließen können.
• Vielleicht möchten Sie weitere analoge Sensoren anschließen? Auch dafür haben wir gesorgt! Wir haben einige zusätzliche Kanäle auf dem Nuvoton-Chip herausgebrochen, die wir als ADC und IO-Expander verwenden, sowie eine praktische 3v3 und Masse.
• Wir haben festgestellt, dass zwei Abstandshalter an der GPIO-Kante ausreichen, um diesen HAT fest an seinem Platz zu halten, aber wenn Sie ihn an einem Pi voller Größe anbringen und an jeder Ecke Abstandshalter anbringen möchten, können Sie mehr davon nehmen hier .
• Abmessungen: 65 x 56,5 x 19 mm (L x B x H, einschließlich Stiftleiste und Anschlüsse)

English Description

A meteorologically minded Raspberry Pi HAT designed to make hooking up weather sensors a breeze (or a squall, or a gale).

Weather HAT is a tidy all-in-one solution for hooking up climate and environmental sensors to a Raspberry Pi. It has a bright 1.54" LCD screen and four buttons for inputs. The onboard sensors can measure temperature, humidity, pressure and light. The sturdy RJ11 connectors (remember those?) will let you easily attach wind and rain sensors. It will work with any Raspberry Pi with a 40 pin header (that's most of them except the really old ones).

You could install it outside in a suitable weatherproof enclosure (like a Stevenson screen, a waterproof junction box or even a Tupperware container) and connect to it wirelessly - logging the data locally or piping it into Weather Underground, a MQTT broker or a cloud service like Adafruit IO. Alternatively, you could house your weather Pi inside and run wires to your weather sensors outside - making use of the nice screen to display readouts.

Please note: the wind and rain sensors are sold separately. Alternatively, you can buy a Weather HAT + Weather Sensors Kit and enjoy a balmy discount!

Features

• 1.54" IPS LCD screen (240 x 240)
• Four user-controllable switches
• BME280 temperature, pressure, humidity sensor (datasheet)
• LTR-559 light and proximity sensor (datasheet)
• Nuvoton MS51 microcontroller with inbuilt 12-bit ADC
• RJ11 connectors for connecting wind and rain sensors (sold separately)
• HAT-format board

• Fully-assembled
• Compatible with all 40-pin header Raspberry Pi models
• Python library
• Schematic

Weather HAT Includes

• Weather HAT
• 2 x 10mm standoffs

Raspberry Pi and accessories are sold separately, check out the Extras tab for some options!

Software

We've put together a Python library to give you easy access to all Weather HAT's functions, together with straightforward examples to help you learn how to read the sensors and use all the individual parts. There's also a weather station example that shows you how it's possible to combine all the functions into an application.

Our Getting Started tutorial contains a thorough walkthrough of Weather HAT's functionality plus beginner friendly instructions for installing the Python library and running the examples.

Notes

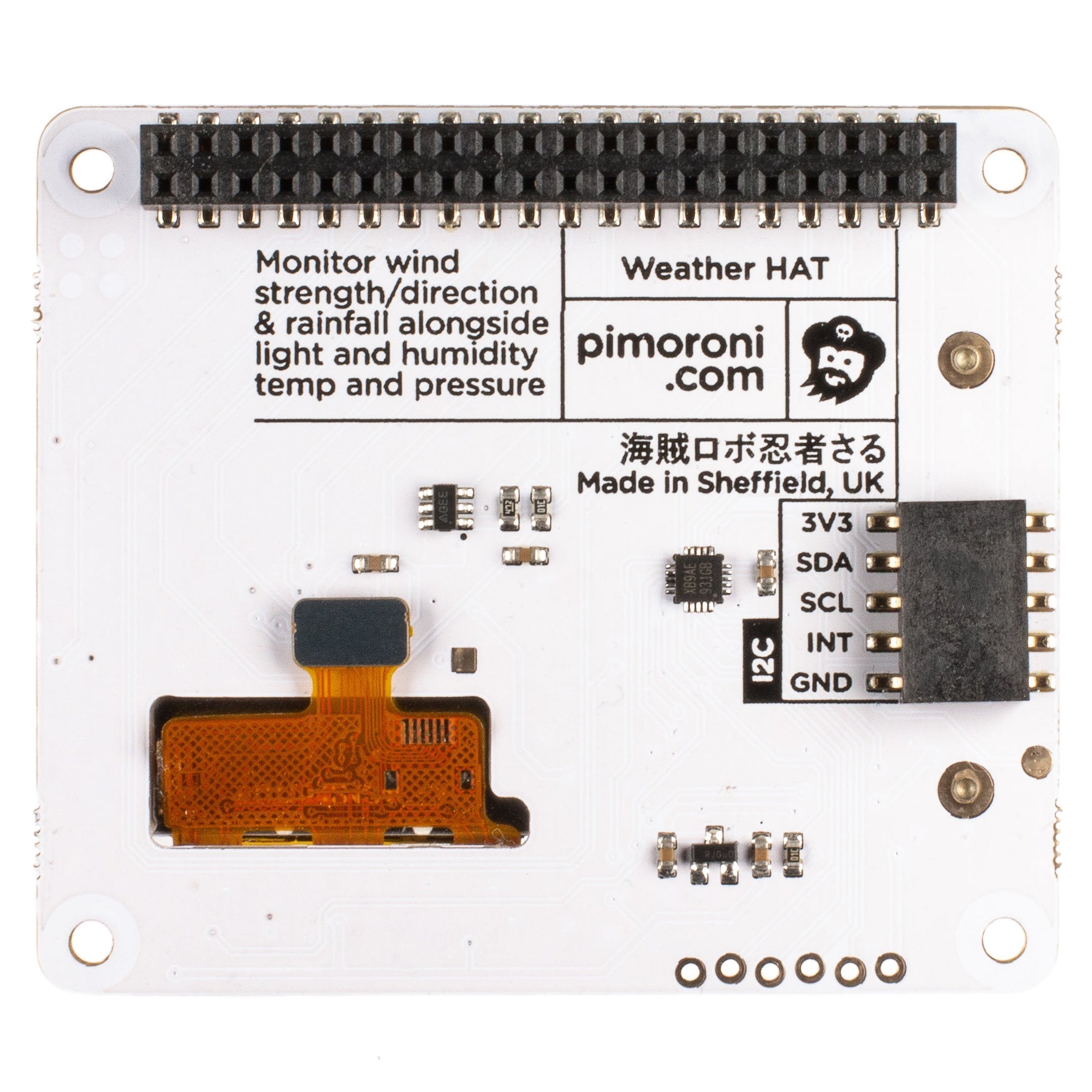

• Want to add on more I2C sensor breakouts? No problem, we've added an I2C header on the underside of the HAT for you to connect jumper wires up to.
• Perhaps you would like to hook up more analog sensors? We have that covered too! We've broken out some extra channels on the Nuvoton chip that we use as an ADC and IO expander, as well as a convenient 3v3 and ground.
• We've found two standoffs at the GPIO edge to be sufficient to keep this HAT firmly in place, but if you're attaching it to a full-size Pi and want to add standoffs at every corner you can pick up more here.
• Dimensions: 65 x 56.5 x 19 mm (L x W x H, including header and connectors)
