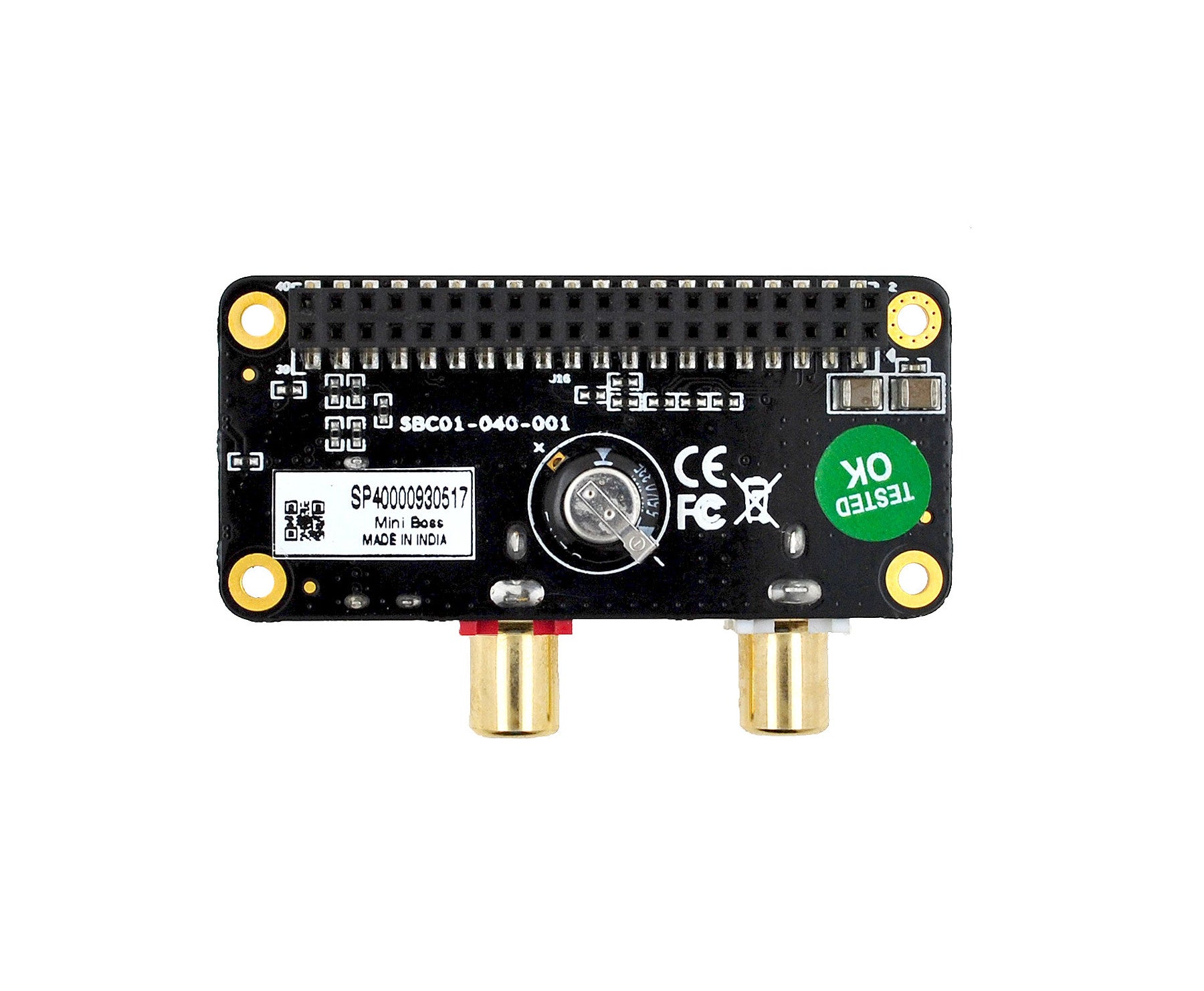

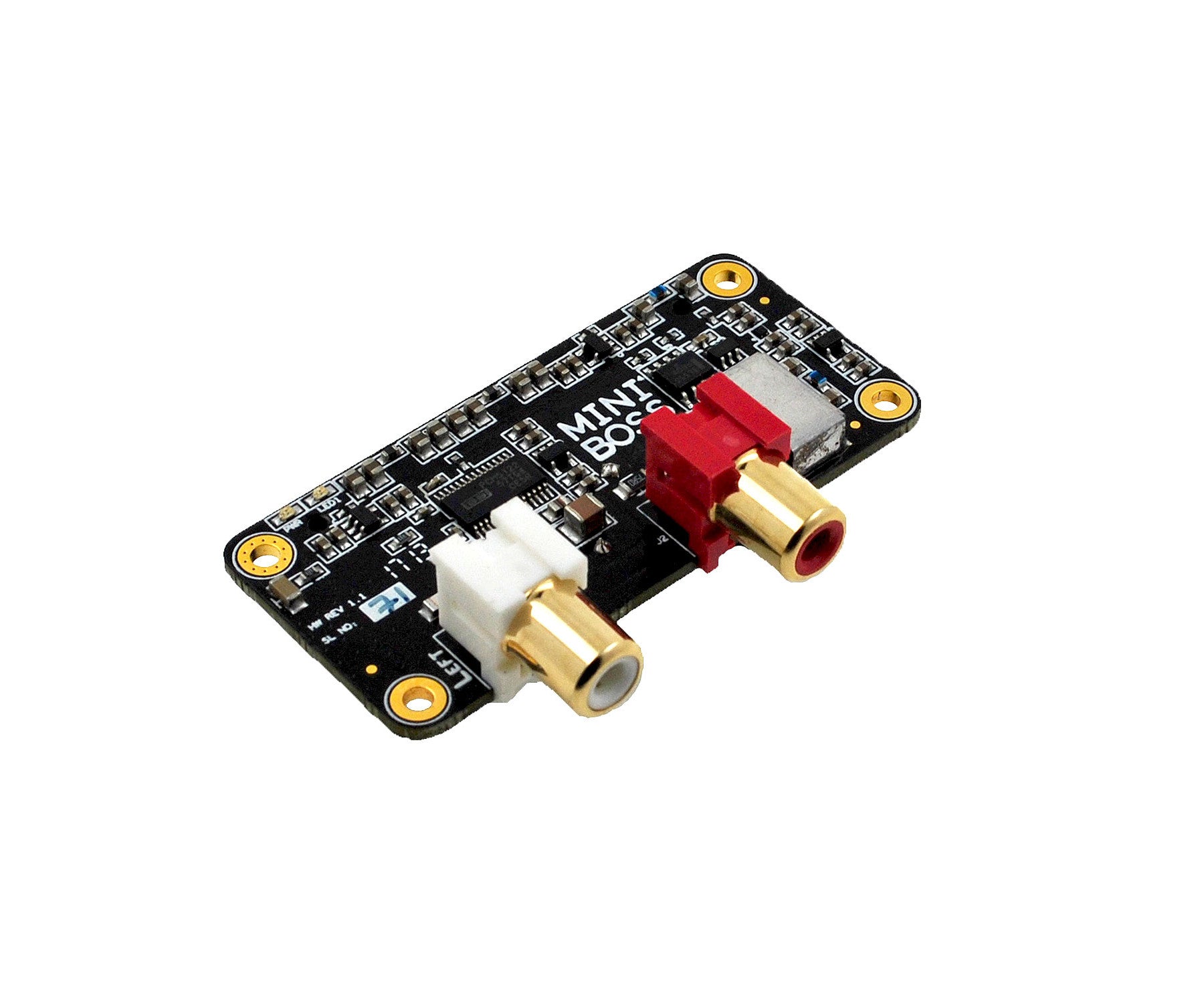

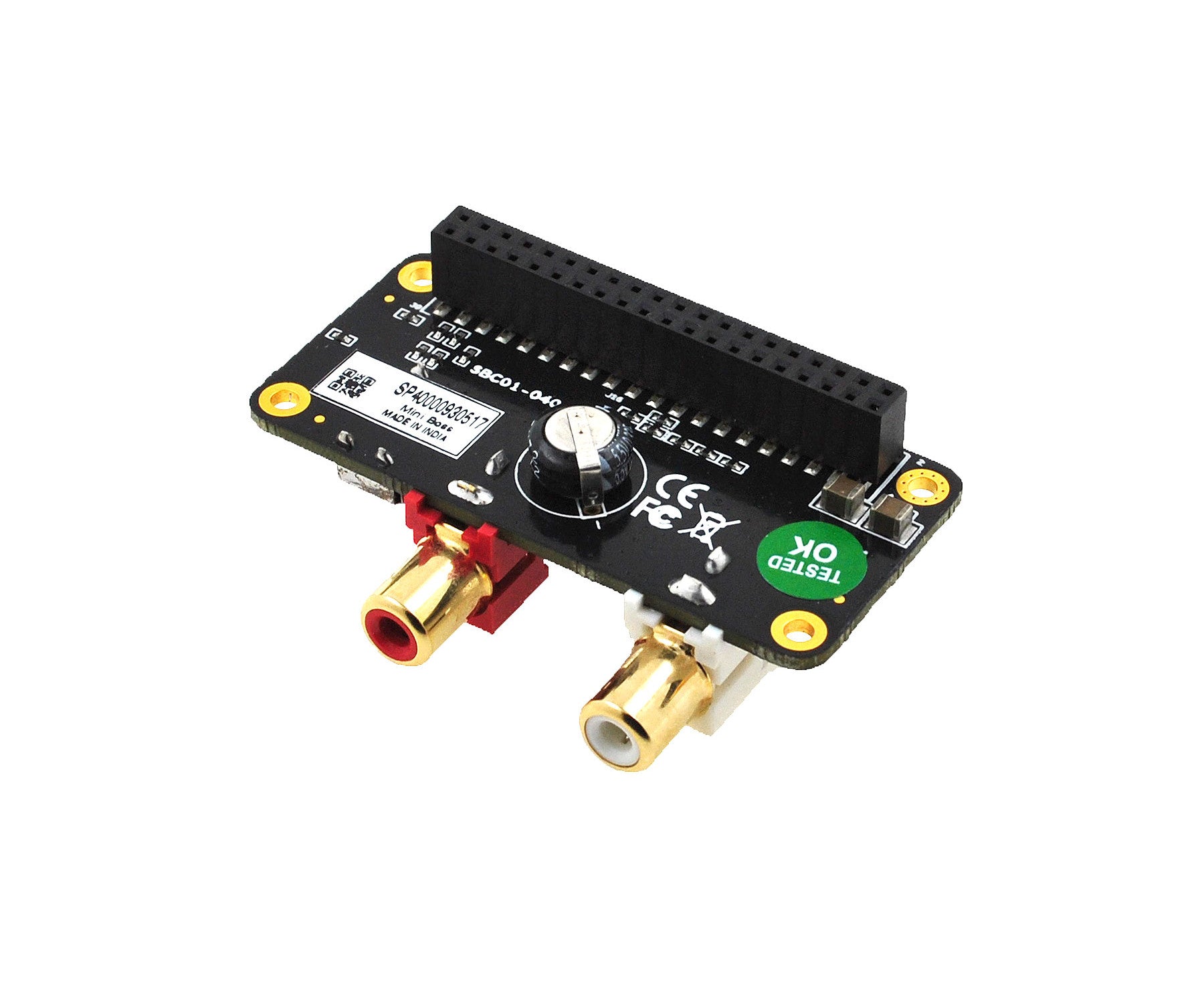

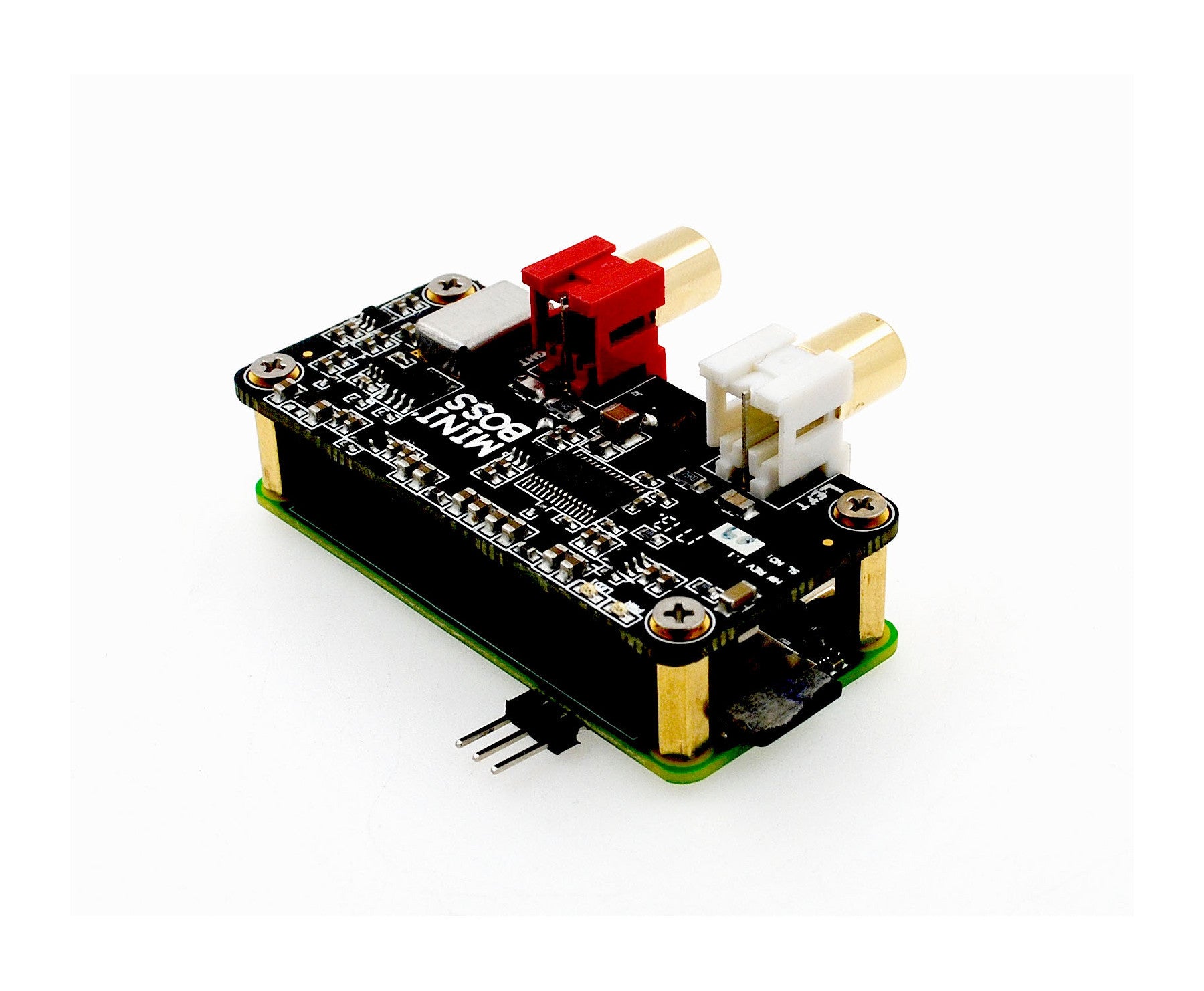

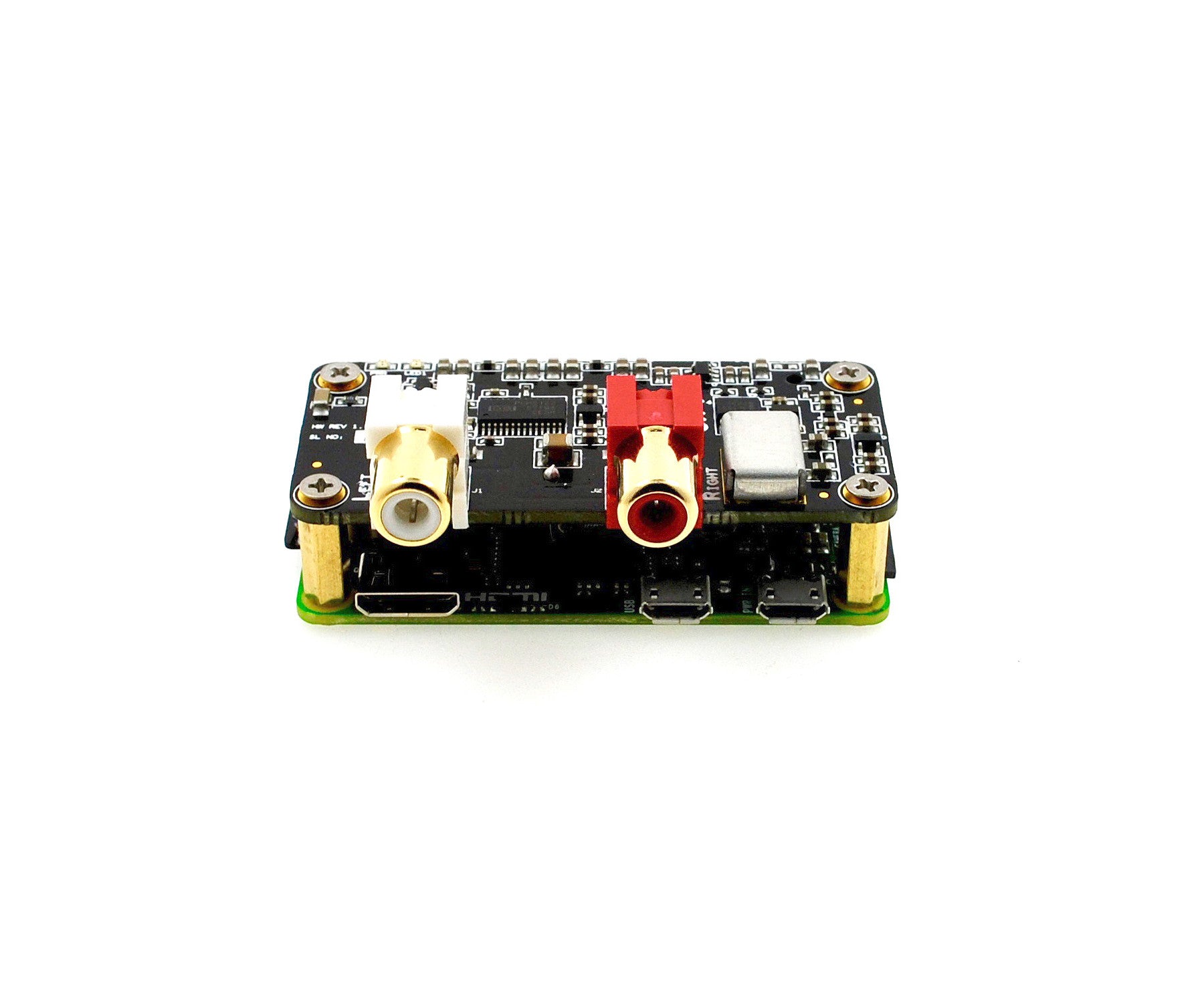

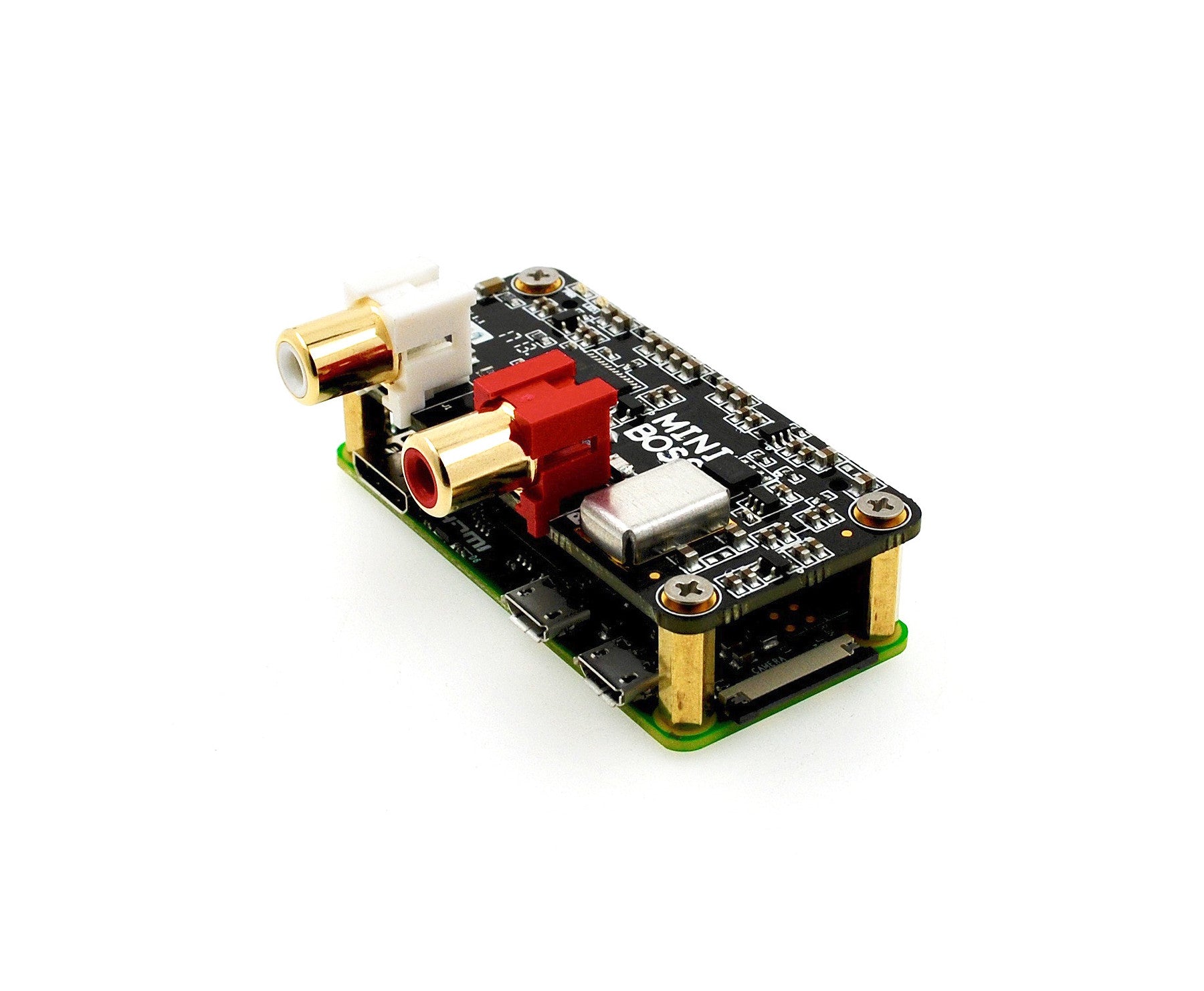

Allo Mini BOSS I2S DAC

SKU: allo-miniboss
MPN: miniboss-rpi-zero-eu
EAN / Barcode: 819086010021
Delivery time: Currently not in stock, will be reordered for you.

Price:
Sale price39,00 €

Tax included Shipping calculated at checkout

Stock:
Sold out

Description

Allo Produktbeschreibung:


Es gibt viele DACs für RPI Zero. Die meisten von ihnen sind billige, dem Datenblatt nachempfundene Slave-DACs.

Wir haben beschlossen, etwas anderes zu machen:

Für den Preis einer großen Pizza haben wir den ersten Master-DAC auf Basis des PCM5122 mit vielen Verbesserungen gegenüber der Standardschaltung entwickelt.

Der RPI hat ein großes Problem mit Audio. Die von der CPU kommenden Takte können nur eine Frequenz perfekt (sehr nahe) ausgeben, was zu großen Problemen mit Audiodateien führt, die mit 44Khz (und mehr) abgetastet werden. Zu viel Jitter bei den i2s-Taktgebern. Also haben wir den Kali erfunden - aber es gibt noch einen zweiten Weg.

Geben Sie den Master-Modus für i2s ein. Anstatt dass das RPI den Takt auf die Leitung gibt, sendet der DAC selbst die Takte, und das RPI sendet die Daten (die abzuspielende Datei). Da wir 2 Takte verwendet haben, verschwindet das obige Problem.

Unserer ist der erste Master DAC für RPI Zero auf dem Markt.

Unser miniBOSS DAC ist auch wegen der Art und Weise, wie wir das Power Design implementiert haben, einzigartig. Zunächst trennen wir die Leistung auf drei Kanäle und filtern sie: einen für die digitale Seite, den zweiten für die analoge und den dritten für die Clocks selbst. Dann nehmen wir die gefilterte Leistung und verwenden einen zweiten Filter (LDOs), um das Rauschen weiter zu dämpfen. Außerdem verwenden wir japanische Oszillatoren von NDK, die einen sehr geringen Jitter aufweisen - fast so gut wie die berühmten Crystek-Oszillatoren.

In der Analogstufe schließlich verwenden wir einen Folienkondensator und einige Keramikbauteile, um einen ruhigen Gleichstrom für den TI-IC zu erzeugen. Da wir damit nicht zufrieden waren, haben wir einen Superkondensator hinzugefügt, der für einen zusätzlichen Kick sorgt, wenn die Analogstufe gefragt ist (z.B. tiefe Bässe). Bitte verstehen Sie, dass dies kein künstlicher Bassverstärker ist, sondern der Bass, wie er aufgenommen wurde. Der einzige Unterschied ist, dass genügend Elektronen auf unserem DAC vorhanden sind (Bass braucht Strom), um endlich gehört zu werden.

Was wir erreicht haben, ist unserer Meinung nach der beste DAC für einen RPI Zero.


Kompatibilität: RPI Zero/W


Raspberry Pi, Abstandhalter und Gehäuse nicht enthalten!



There are many DACs for RPI Zero. Most of them low-priced, carbon copy of datasheet, slave DACs.

We decided to do something different:

Costing more (about the price of a large pizza, extra), we implemented the first Master DAC based on PCM5122 with many improvements over the standard circuit.

The RPI has one major problem with audio. The clocks coming from CPU can only output one frequency clock perfect (very close), resulting in major problems with audio files sampled at 44Khz (and multiple). Too much jitter on i2s clocks. So, we invented the Kali - but there is a second way.

Enter the master mode for i2s. Instead of the RPI giving the clock on the line, the DAC itself sends the clocks, and RPI sends the data (file to be played). Since we used 2 clocks the problem above disappears.

Ours is the first Master DAC for RPI Zero on the market.

Our miniBOSS DAC is also unique, because of the way we have implemented the power design. First, we separate the power on 3 channels and filter it: one for the digital side, the second for analog and third for the clocks themselves. Then we take the filtered power and use a second filter (LDOs) to further quiet the noise. In addition, we use Japanese oscillators from NDK for a very low jitter clock - almost as good as the famous Crystek.

Finally, on the analog stage we are using a film capacitor and some ceramics for a quiet DC to feed the TI IC. Not happy with this, we have added a supercapacitor for an extra kick when analog stage is asking (like deep bass). Please understand... this is not an artificial bass booster... this is the bass as it was recorded. The only difference, enough electrons are present on our DAC (bass needs power) to be finally heard.

What we have achieved, in our opinion, is the best DAC for a RPI Zero.



Compatibility



  • Compatibility: RPI Zero/W



Raspberry Pi, Abstandhalter und Gehäuse nicht enthalten!
