Eine winzige, dicht gepackte Matrix aus 77 einzeln ansteuerbaren hellen weißen LEDs. Ideal für Laufschriften, Animationen, Balkendiagramme oder einfach nur zur allgemeinen Beleuchtung, und sie ist mit Raspberry Pi und Arduino kompatibel.
Diese winzige, weiße LED-Matrix hat 77 Pixel auf einer Platine, die so groß ist wie eine Briefmarke! Die Helligkeit jeder LED kann individuell gesteuert werden, was bedeutet, dass du alle Arten von coolem Text, Animationen und mehr darauf anzeigen kannst. Warum nicht als steuerbare Lichtquelle für deine Raspberry Pi Camera ?

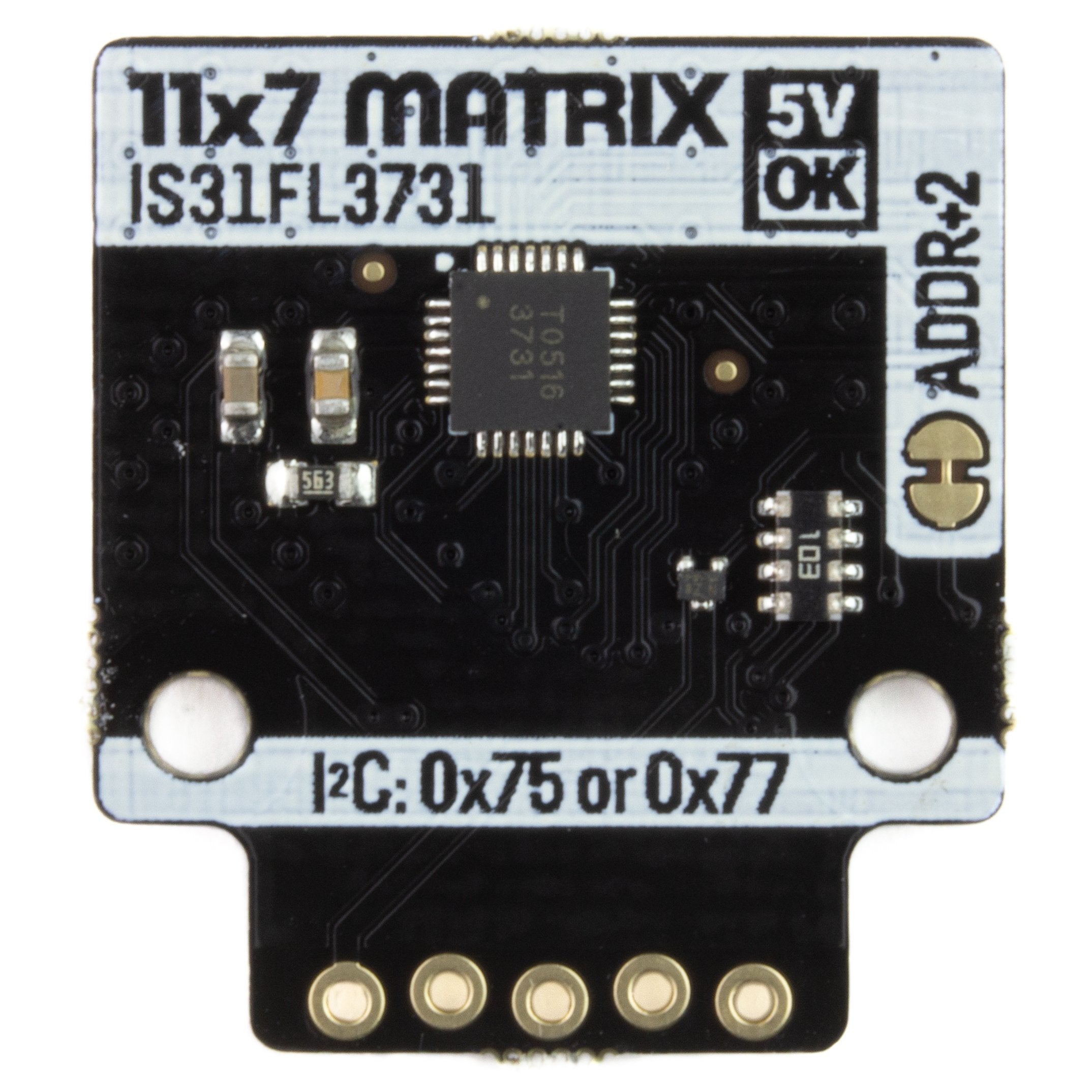

Wie unsere anderen Ausbrüche Diese wird einfach auf die Pins deines Pi gesteckt, sobald du die mitgelieferte rechtwinklige Buchsenleiste angelötet hast, und wir haben eine Leiterbahn eingefügt, die abgeschnitten werden kann, um die I2C-Adresse von 0x75 auf 0x77 zu ändern, falls du zwei Matrizen auf einmal verwenden möchtest!
Es ist kompatibel mit unserer Phantasie Breakout Garten HAT Die Verwendung von Breakouts ist so einfach, wie sie in einen der sechs Slots zu stecken und mit dem Wachsen des Projekts, dem Erstellen und Codieren zu beginnen.
Eigenschaften
- 11x7 (insgesamt 77) helle weiße LEDs
- Verwendet die IS31FL3731 Treiberchip
- 22x14mm aktive Fläche
- 2mm LED-Abstand
- I2C-Schnittstelle (Adresse 0x75/0x77 (Cut Trace))
- 3,3V oder 5V kompatibel
- Schutz vor Verpolung
- Kompatibel mit allen Modellen von Raspberry Pi und Arduino
- Python-Bibliothek

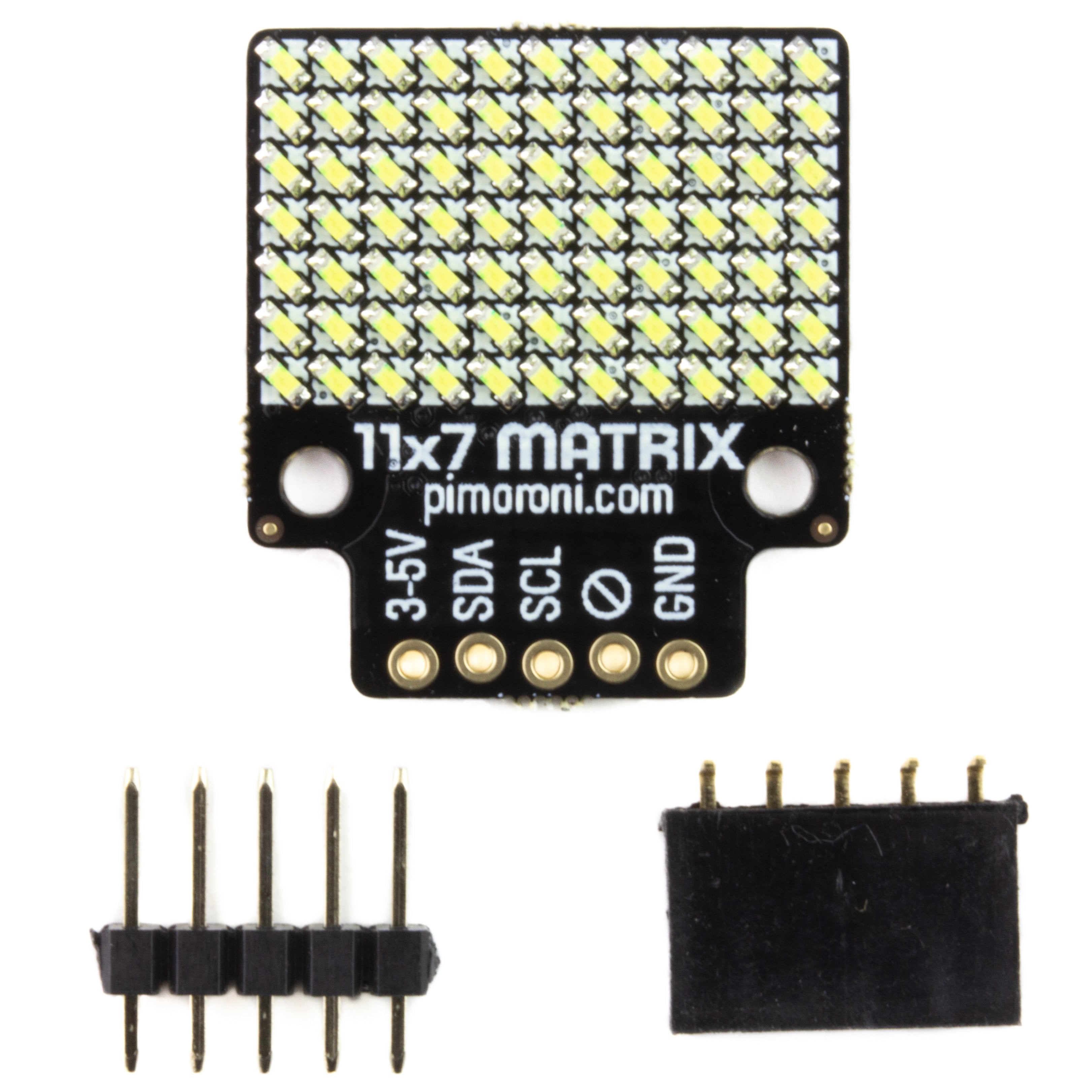

Der Bausatz enthält
- 11x7 LED-Matrix-Breakout
- 1x5 Stiftleiste
- 1x5 rechtwinklige Buchsenleiste
Wir haben dieses Breakout-Board so entworfen, dass Sie das Stück der rechtwinkligen Buchsenleiste anlöten und es direkt auf die unteren linken 5 Pins der GPIO-Stiftleiste Ihres Raspberry Pi stecken können (Pins 1, 3, 5, 7, 9).
Software
Wir haben eine Reihe von Python-Bibliothek um die Ansteuerung der 11x7 LED-Matrix-Breakout zusammen mit einer Handvoll anderer Komponenten zu vereinfachen. Beispiele um zu zeigen, was es kann.
Unsere Software unterstützt Raspbian Wheezy nicht.
Anmerkungen
Abmessungen: 23x25x3mm.
English Description
A tiny, tightly-packed matrix of 77 individually-controllable bright white LEDs. Ideal for scrolling text, animations, bar graphs, or just general illumination, and it's Raspberry Pi and Arduino-compatible.
This tiny, white LED matrix has 77 pixels packed onto a board that's the same size as a postage stamp! Each LED's brightness can be controlled individually, meaning that you can display all sorts of cool text, animations, and more on it. Why not use it as a controllable light source for your Raspberry Pi Camera?
Like our other breakouts, this one just pops straight onto your Pi's pins once you've soldered on the included right-angle female header, and we included a trace that can be cut to change the I2C address from 0x75 to 0x77, if you want to use two matrices at once!
It's compatible with our fancy Breakout Garden HAT, where using breakouts is as easy just popping it into one of the six slots and starting to grow your project, create, and code.
Features
- 11x7 (77 total) bright white LEDs
- Uses the IS31FL3731 driver chip
- 22x14mm active area
- 2mm LED pitch
- I2C interface (address 0x75/0x77 (cut trace))
- 3.3V or 5V compatible
- Reverse polarity protection
- Compatible with all models of Raspberry Pi, and Arduino
- Python library
Kit includes
- 11x7 LED Matrix Breakout
- 1x5 male header
- 1x5 female right-angle header
We've designed this breakout board so that you can solder on the piece of right-angle female header and pop it straight onto the bottom left 5 pins on your Raspberry Pi's GPIO header (pins 1, 3, 5, 7, 9).
Software
We've put together a Python library to make it really easy to drive the 11x7 LED Matrix Breakout, along with a handful of examples to show what it can do.
Our software does not support Raspbian Wheezy.
Notes
Dimensions: 23x25x3mm.
