Dieses Board bietet eine Zweikanal-CAN-Bus-Schnittstelle für Thermoelemente vom Typ K. Es kann eine Temperatur von -270 bis +1250 oC lesen, je nach verwendetem Fühler. Die CAN-ID kann mit den DIP-Schaltern auf der Karte konfiguriert werden und die Abtastrate kann mit einem Intervall von 0,5 oder 1 Sekunde eingestellt werden.
Merkmale
- Zwei Kanal-Thermoelement-Eingänge vom Typ K
- -270 bis +1250 ºC Eingangsbereich (fühlerabhängig)
- 0,25 ºC Auflösung
- 0,5 oder 1 Sekunde Abtastrate
- 6 V bis 16 V Eingangsspannungsbereich
- Schutz gegen Verpolung der Spannung
- Wählbare CAN-Baudrate über Dip-Schalter. 125, 500, 1000kbps
- Wählbare CAN-ID über Dip-Schalter
- UART-Ausgang
- SWD/JTAG-Header
- LED-Anzeige
Dokumente
- Schaltplan
- Benutzerhandbuch
- Python-Beispiel zur Verwendung mit PiCAN2 auf Raspberry Pi
- DBC-Datei

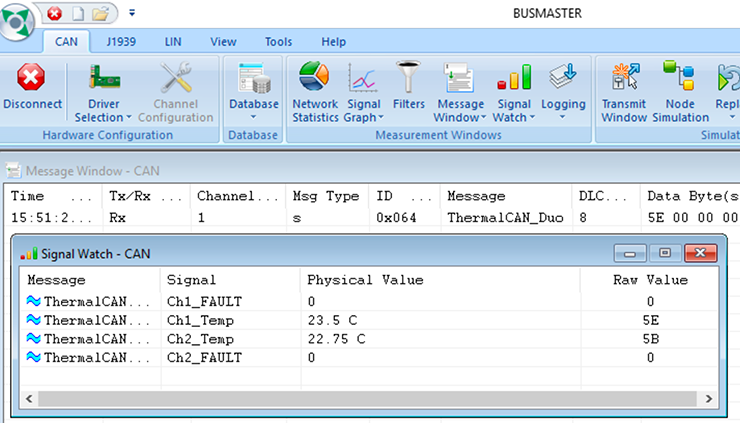

- DBF-Datei für die Verwendung mit Busmaster von Bosch
Thermoelementfühler sind nicht enthalten. Wir haben aber das Thermoelement Typ-K Glasgeflecht isoliert - K von Adafruit in unserem Shop.
English Description
This board provides a two channel CAN-Bus thermocouple K-type interface. It can read a temperature from -270 to +1250 oC depending on probe used. The CAN ID can be configured with the on board DIP switches and sample rate can be configure at 0.5 or 1 second interval.
Features
- Two channel K-type thermocouple inputs
- -270 to +1250 ºC input range (probe dependent)
- 0.25 ºC resolution
- 0.5 or 1 second sample rate
- 6v to 16v input voltage range
- Reverse voltage polarity protection
- Selectable CAN baudrate via dip switches. 125, 500, 1000kbps
- Selectable CAN ID via dip switches
- UART output
- SWD/JTAG header
- LED indicator
Documents
- Schematic
- User guide
- Python example for use with PiCAN2 on Raspberry Pi
- DBC file
- DBF file for use with Busmaster from Bosch
Thermocouple probes not included. But we have the Thermocouple Type-K Glass Braid Insulated - K from Adafruit in our shop.
