Dieser ADS1015 ADC (Analog-Digital-Wandler) Breakout hat drei Kanäle, die Spannungen von -24V bis +24V bei Abtastraten von bis zu 3,3KHz mit einer Auflösung von 12 Bit lesen können.
Es ist Raspberry Pi und Arduino-kompatibel und ideal für die schnelle und präzise Messung von Gleichspannungen über einen weiten Spannungsbereich.
Es ist kompatibel mit unserer Phantasie Breakout Garten HAT (und pHAT ), bei denen die Verwendung von Breakouts so einfach ist wie das Einstecken in einen der sechs Slots und das Wachsen des Projekts, das Erstellen und der Code.
Eigenschaften
- ADS1015 ADC ( datenblatt )
- 12-Bit-Präzision
- +/- 24V (DC) Messbereich
- Drei Kanäle
- Programmierbare Verstärkung
- Bis zu 3,3 KHz Abtastrate

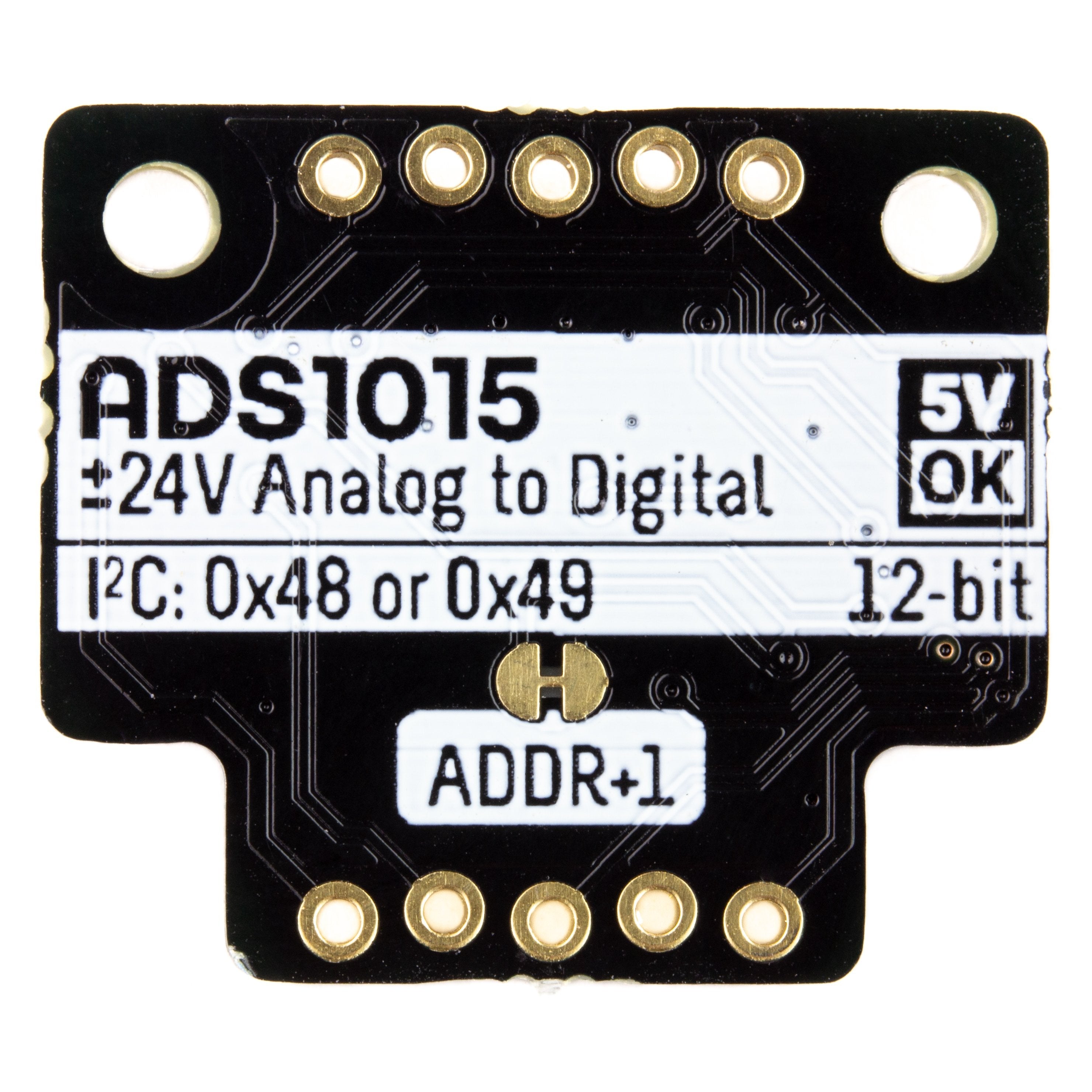

- I2C-Schnittstelle (Adresse 0x48/0x49 (Cut Trace))
- 3,3V oder 5V kompatibel
- Schutz vor Verpolung
- Kompatibel mit allen Modellen von Raspberry Pi und Arduino
- Python-Bibliothek
Der Bausatz enthält

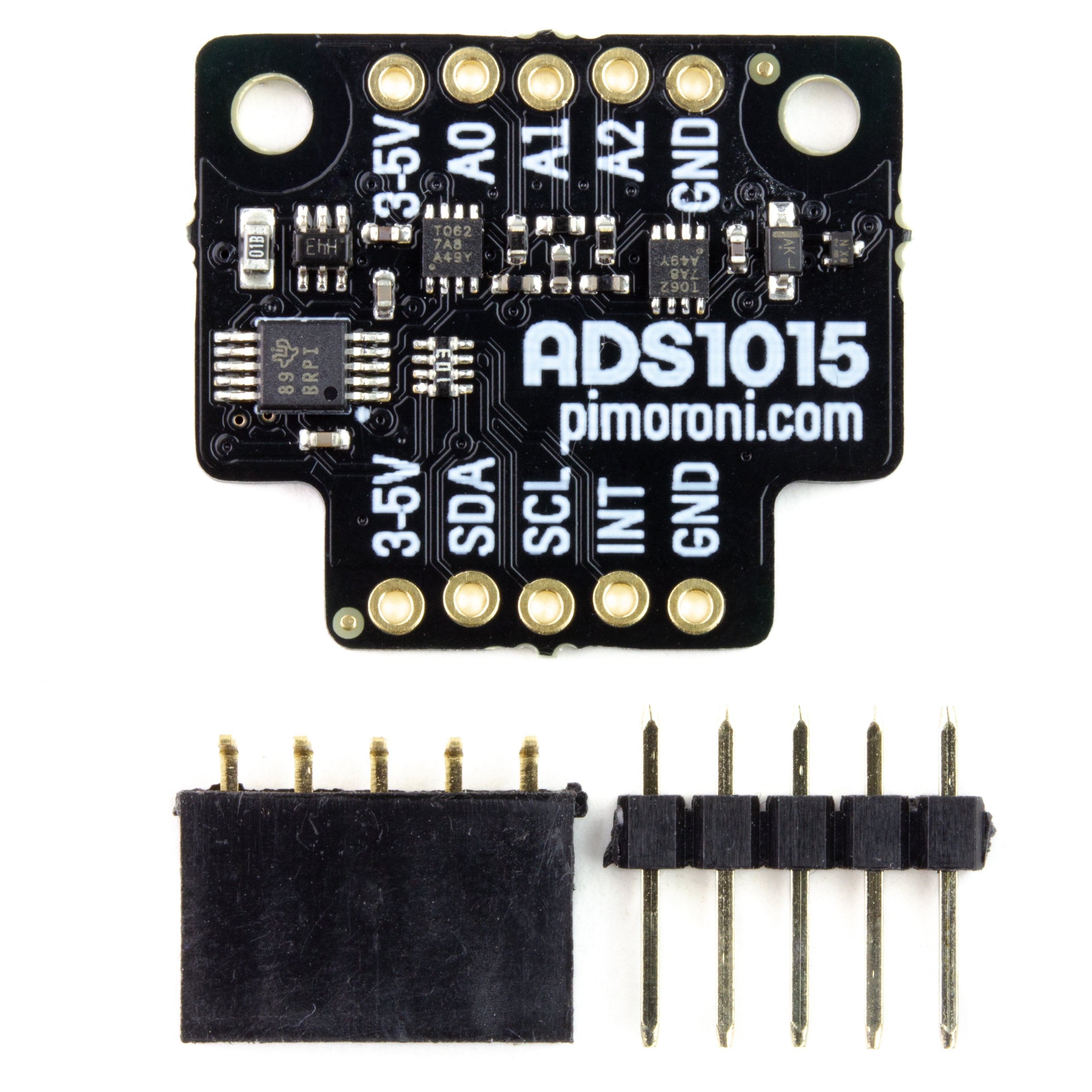

- >ADS1015 ADC-Breakout
- Zwei 1x5-Steckerleisten
- Zwei rechtwinklige 1x5-Buchsenleisten
Wir haben dieses Breakout-Board so entworfen, dass Sie das Stück der rechtwinkligen Buchsenleiste anlöten und direkt auf die unteren linken 5 Pins der GPIO-Stiftleiste Ihres Raspberry Pi stecken können (Pins 1, 3, 5, 6, 9).
Software
Wir haben eine Reihe von Python-Bibliothek die Sie verwenden können, um Daten von Ihrem ADS1015 ADC Breakout zu lesen, und ein einfaches einzeiliges Installationsprogramm, um alles zu installieren.
Unsere Software unterstützt Raspbian Wheezy nicht.
Anmerkungen
Abmessungen: 24x21x2.75mm
English Description
This ADS1015 ADC (analog-to-digital converter) breakout has three channels that can read voltages from -24V to +24V at sampling rates up to 3.3KHz with 12-bit resolution.
It's Raspberry Pi and Arduino-compatible, and ideal for measuring DC voltages quickly and precisely over a wide range of voltage.
It's compatible with our fancy Breakout Garden HAT (and pHAT), where using breakouts is as easy just popping it into one of the six slots and starting to grow your project, create, and code.
Features
- ADS1015 ADC (datasheet)
- 12-bit precision
- +/- 24V (DC) measurement range
- Three channels
- Programmable gain
- Up to 3.3KHz sampling rate
- I2C interface (address 0x48/0x49 (cut trace))
- 3.3V or 5V compatible
- Reverse polarity protection
- Compatible with all models of Raspberry Pi, and Arduino
- Python library
Kit includes
- >ADS1015 ADC breakout
- Two 1x5 male headers
- Two 1x5 female right-angle headers
We've designed this breakout board so that you can solder on the piece of right angle female header and pop it straight onto the bottom left 5 pins on your Raspberry Pi's GPIO header (pins 1, 3, 5, 6, 9).
Software
We've put together a Python library that you can use to read data from your ADS1015 ADC Breakout, and an easy one-line installer to install everything.
Our software does not support Raspbian Wheezy.
Notes
Dimensions: 24x21x2.75mm
